前言
本文分享一个自制的RS232串口监听线，方便监听第三方厂商交互过程中发送的数据。
需求场景
维护型技术支持团队，很多厂商带RS232串口的瘦终端出问题时，收集不到交互过程的日志（只有RS232串口的通常都是老设备），这时候制作一个监听线，就可以记录下交互过程发送/接收的指令了。
制作讲解
最重要的就是3个线：2、3、5。
业务电脑PC端伸出来的是带针脚的公头，我改造的是3个母头（孔位头），一个母头插在业务电脑PC端的公头上，另外两个是DIY延伸出来作为监听头（因为是用电脑PC进行监测，延伸出来的也是公头）。

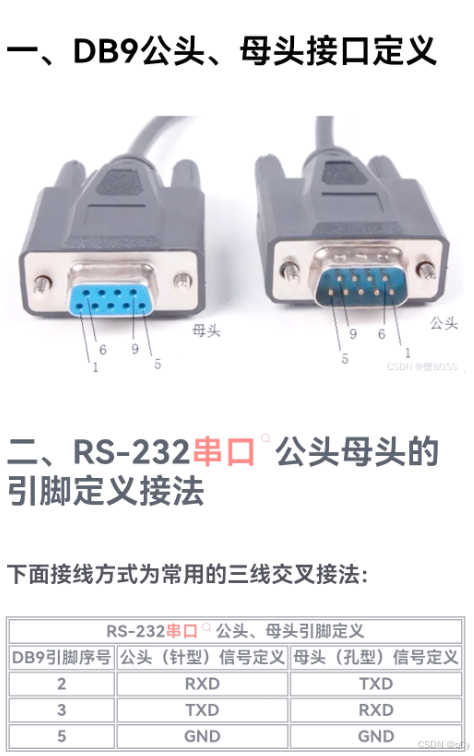

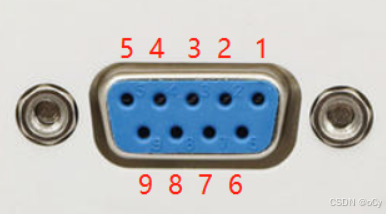

那么我们只需要记住母头的孔位及作用：
- 2孔: TXD 发送
- 3孔: RXD 接收
- 5孔: GND 地线

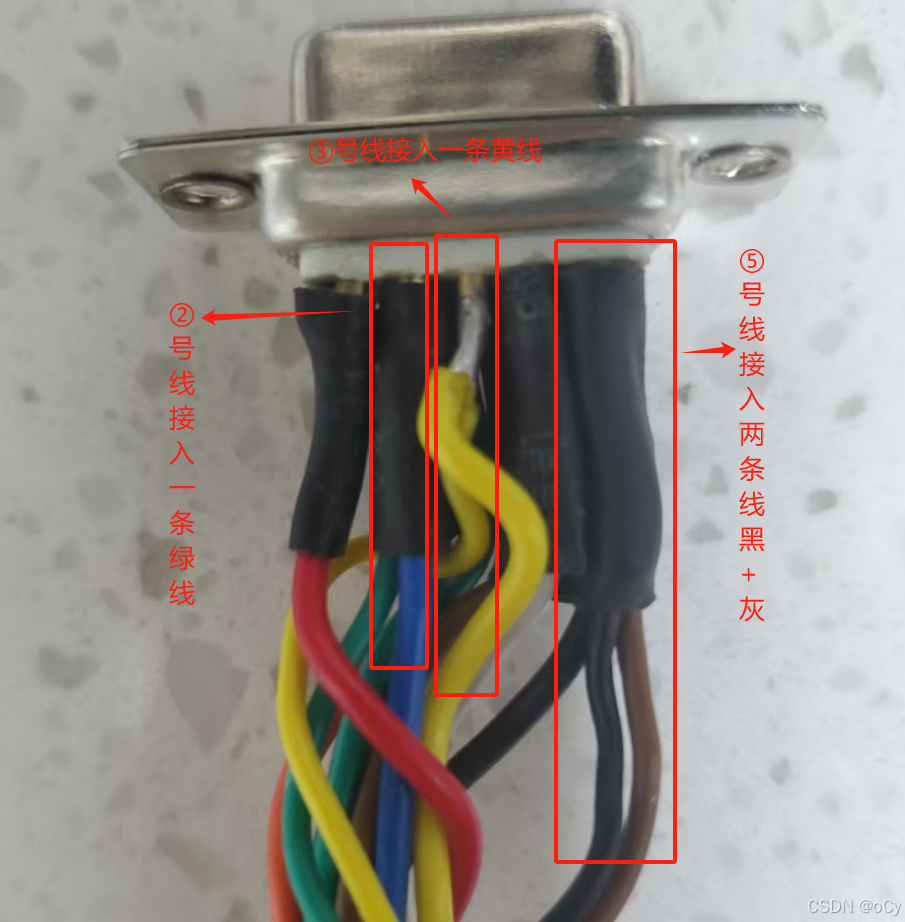

业务电脑PC端公头相接的母头改造
- ②号线对应2孔，是厂商的瘦客户端向业务电脑PC发送数据的线，延伸一条绿线到监听母口；
- ③号线对应3孔，是业务电脑PC向厂商的瘦客户端发送数据的线，延伸一条黄线到监听母口；
- ⑤号线对应5孔，是地线。

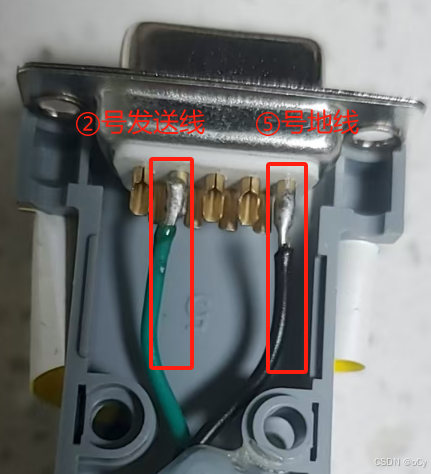

监听瘦客户端向业务电脑PC发送数据的母头改造
因为监测电脑PC的公头2号针脚是接收口，所以只需要对应改造母头的2号孔(发送口)及地线，即上面②号线延伸出来的绿线连接到监测母头的2号孔即可，如下图：
即厂商的瘦客户端向业务电脑PC发送数据，同时传输一份给监测母口2孔。

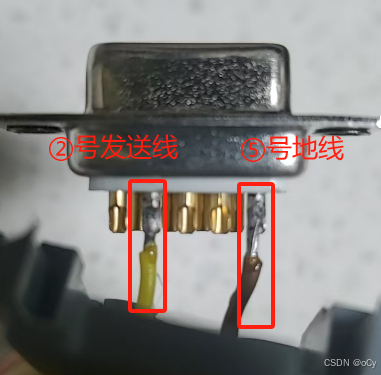

监听业务电脑PC向瘦客户端发送数据的母头改造
因为监测电脑PC的公头3号针脚是接收口，所以只需要对应改造母头的2号孔(发送口)及地线，即上面②号线延伸出来的黄线线连接到监测母头的2号孔即可，如下图：
即业务电脑PC向厂商的瘦客户端发送数据，同时传输一份给监测母口2孔。
