基于物联网的家畜管理的监测与控制系统（论文+源码）

1. 总体方案设计

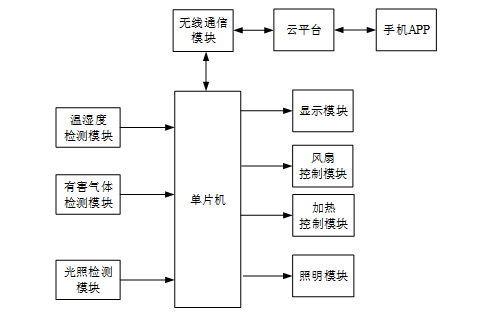

根据系统设计的需求分析，展开家畜管理的监测与控制系统总体方案设计。系统以STM32单片机作为主控核心，分别采用DHT11温湿度传感器、MQ-4有害气体传感器、光照传感器实时采集家畜环境中温湿度、有害气体以及光照强度数据，并通过OLED液晶实时显示。系统采用ESP8266 WiFi无线通信模块与云平台建立数据通信，用户通过手机APP实时获取家畜环境数据，并根据实际情况设定监测数据的阈值范围。系统具有自动和手动两种工作模式，在自动模式下，系统能够实现有害气体浓度太高或者温度太高时开启风扇进行通风，环境温度太低时进行加热，光照不足时自动开灯进行补光。在手动工作模式下，用户可通过手机对风扇、加热、LED灯进行开关控制，保证家畜环境的稳定性。如图2.1所示为系统设计架构。
