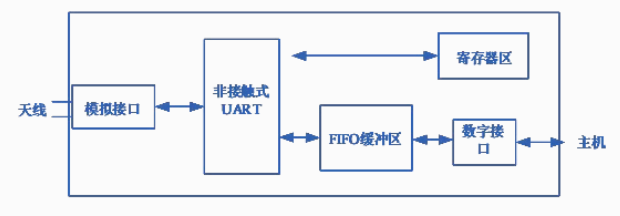

小体积QFN16的Si502、Si502B均为高度集成的NFC前端芯片，工作频率为13.56MHz，支持多种主动/被动非接触式通信协议（ISO 14443 A/B、Felica、NFCIP-1）。芯片均具备5种工作模式：读写器模式、卡模拟模式、NFCIP-1模式和低功耗自动载波侦测（ACD）模式。 其内部集成发射与接收模块，可直接驱动天线并完成信号的调制、解调及CRC校验；无需外部电路即可与各类射频卡或设备通信。
在ACD模式下，芯片可在典型500ms轮询周期内以仅约为7.8µA的超低功耗自动检测射频场与卡片，并通过中断唤醒MCU，实现低功耗待机与自动检测功能。
主要特性
SI502、SI502B芯片共同特性：
-高度集成的解调解码电路
-集成RF场检测器
-集成数据模式检测器
-读卡器模式下支持ISO 14443 A协议
-读卡器模式下支持ISO 14443 B协议
-读卡器模式下典型工作距离最大可达50mm，具体视天线的长度和调谐而定
-NFCIP-1模式下典型工作距离最大可达50mm，具体视天线的长度和调谐，以及电源而定
-ISO 14443A卡和Felica卡模拟模式下典型工作距离在 100mm左右，具体视天线的长度和调谐，以及外部场的强度而定
-对于ISO 14443A，支持更高的通信速率：212kbits/s和 424kbits/s
-对于Felica，支持212kbits/s和424kbits/s的通信速率
-集成NFCIP-1 RF接口，通信速率高达424kbits/s
-64字节FIFO
-灵活的中断模式
-低功耗硬复位功能
-支持软掉电模式
-集成可编程定时器
-27.12MHz内部振荡器
-电源电压2.5V-3.6V
-集成CRC协处理器
-可编程I/O管脚
-支持自测试
-低功耗13.56MHz射频卡侦测
-低功耗13.56MHz射频场侦测
-支持ACD模式
-ACD模式支持自动检测RF和卡
-ACD过程不需要MCU干预
-OSC起振失败监测功能
SI502芯片支持SPI接口，速率高达10Mbits/s；SI502B芯片支持 I2C 接口，快速模式速率达 400kBd，高速模式速率达 3400kBd。

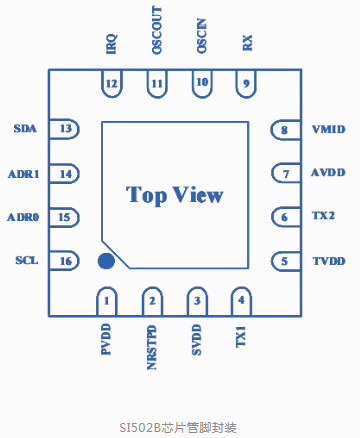

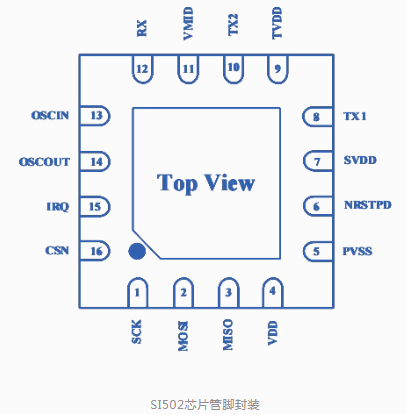

封装图示
Si502与Si502B均为高性能NFC前端芯片，具备优异的射频性能和多协议兼容性，能够满足多种非接触式通信应用需求。两者在核心功能上保持一致，仅在主控接口上有所区别------Si502采用SPI接口，而 Si502B采用I²C接口，用户可根据系统架构灵活选择合适方案。无论是在智能门锁、门禁系统、可穿戴设备还是工业物联网终端中，这两款芯片都能为产品提供稳定、高效的近场通信能力。
