一、引言：智能门锁面临的安全威胁

智能门锁作为家庭安全的第一道防线，近年来经历了从"能用"到"好用"再到"安全"的演进。然而，伴随智能化而来的，是日益严峻的安全挑战：

2018年"小黑盒"事件：特斯拉线圈（Tesla Coil）攻击导致大量智能门锁被秒开，引发行业震动；
假指纹攻击：硅胶指纹膜、导电膜、甚至AI生成的"万能指纹"（DeepMasterPrints）对指纹识别构成威胁；
物理暴力破解：撬锁、钻锁、锯锁舌等传统手段依然是不可忽视的威胁；
侧信道攻击：通过功耗分析、电磁泄漏等手段提取密钥。

本文从电容指纹活体检测、防特斯拉线圈电磁攻击、防撬检测系统 三大核心技术出发，结合安全状态机设计 和硬件防护电路，构建一套金融级安全标准的智能门锁防护体系。

二、智能门锁多层安全防护架构

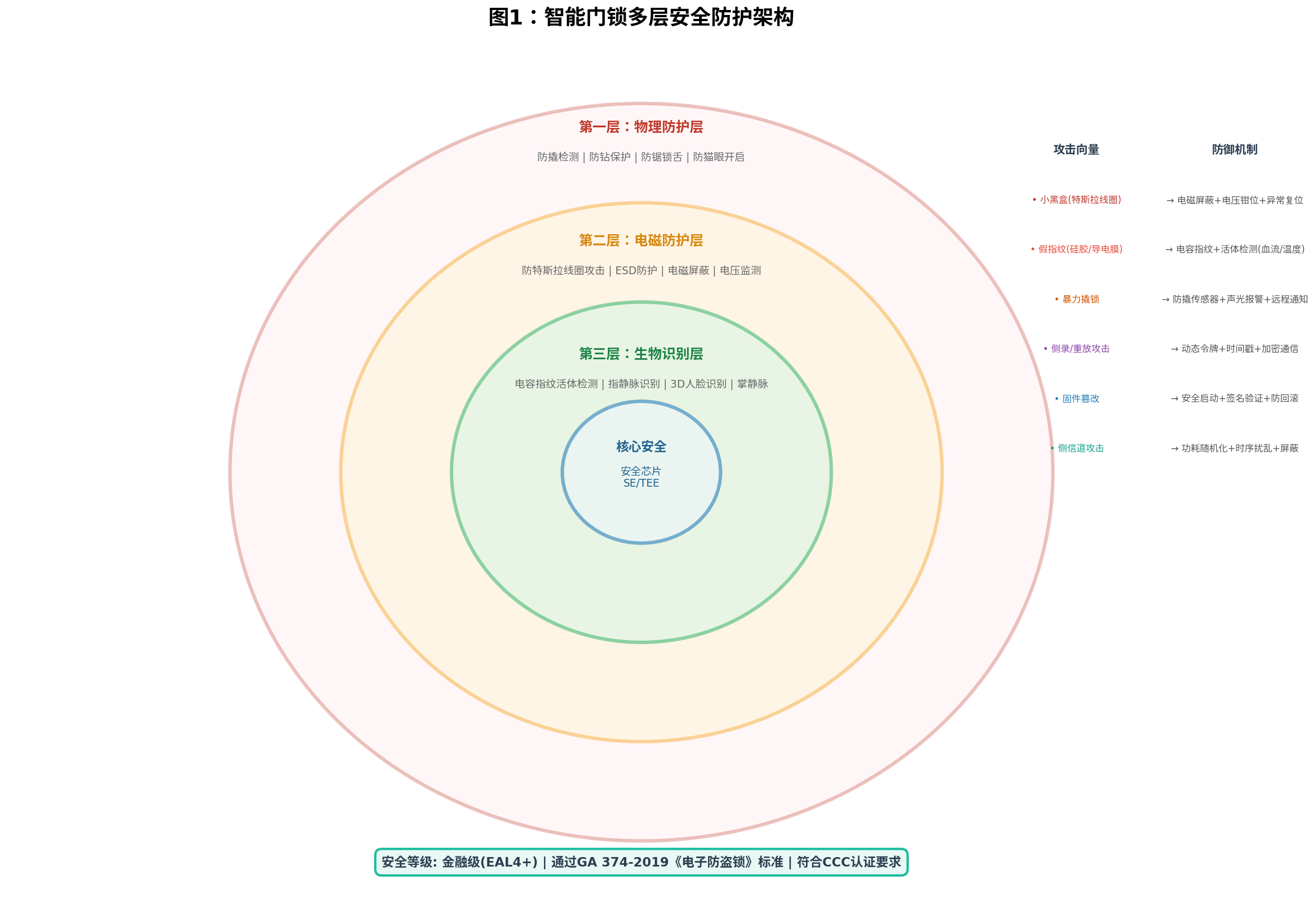

2.1 同心圆防御模型

智能门锁的安全设计应遵循**"纵深防御"**原则，构建从物理到数字的多层防护：

防御层级	防护目标	核心技术
第一层：物理防护层	防止暴力物理破坏	防撬检测、防钻保护、防锯锁舌、防猫眼开启
第二层：电磁防护层	防止电磁攻击（小黑盒）	电磁屏蔽、TVS管、共模电感、电压监测
第三层：生物识别层	防止假指纹/照片攻击	电容指纹活体检测、指静脉、3D人脸、掌静脉
核心层：安全芯片	防止固件篡改/密钥泄露	SE/TEE、安全启动、加密存储、防侧信道

2.2 攻击向量与防御映射

攻击向量	攻击原理	防御机制
小黑盒（特斯拉线圈）	强电磁脉冲感应过电压	电磁屏蔽+TVS钳位+异常复位
假指纹（硅胶/导电膜）	伪造指纹纹理欺骗传感器	电容指纹+活体检测（血流/温度）
暴力撬锁	物理破坏锁体结构	防撬传感器+声光报警+远程通知
侧录/重放攻击	截获并重放开锁指令	动态令牌+时间戳+HMAC签名
固件篡改	刷入恶意固件	安全启动+签名验证+防回滚
侧信道攻击	功耗/时序分析提取密钥	功耗随机化+时序扰乱+屏蔽

三、电容指纹活体检测技术

指纹识别是智能门锁最主流的开锁方式，但传统光学指纹模块极易被硅胶假指纹欺骗。电容式指纹传感器结合活体检测算法，是当前最可靠的解决方案。

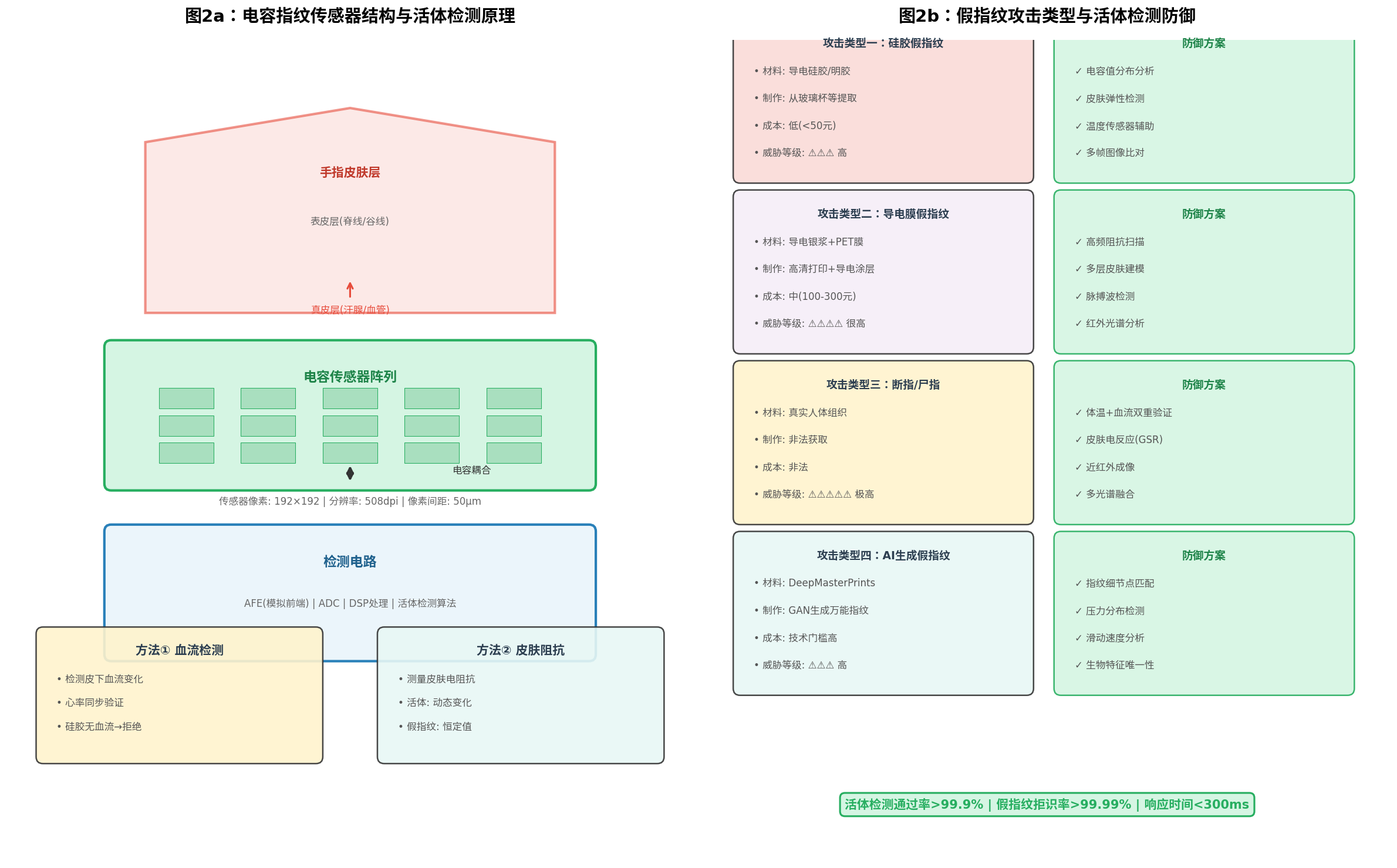

3.1 电容指纹传感器工作原理

电容指纹传感器通过检测手指皮肤与传感器阵列之间的电容耦合来成像。其关键特性在于：

分辨率：508dpi（满足FBI标准），可分辨脊线（ridge）与谷线（valley）的细微差异；
像素阵列：192×192像素，像素间距50μm；
检测深度：可穿透表皮层，探测真皮层信息。

活体检测的核心依据 ：活体手指具有动态生物特征（血流、温度、皮肤弹性），而假指纹是静态的。

3.2 活体检测算法实现

c 复制代码

// 活体检测算法核心框架
#include <stdint.h>
#include <stdbool.h>
#include <math.h>

// 传感器原始数据
#define FP_WIDTH  192
#define FP_HEIGHT 192
#define FP_SIZE   (FP_WIDTH * FP_HEIGHT)

typedef struct {
    uint16_t capacitance[FP_SIZE];   // 电容值矩阵
    uint16_t temperature;            // 温度传感器读数
    uint16_t impedance;              // 皮肤阻抗
    uint32_t timestamp;              // 时间戳
} FingerprintRawData;

// 活体检测结果
typedef enum {
    LIVENESS_PASS = 0,      // 活体通过
    LIVENESS_FAIL_STATIC,   // 静态物体（假指纹）
    LIVENESS_FAIL_TEMP,     // 温度异常
    LIVENESS_FAIL_FLOW,     // 无血流信号
    LIVENESS_FAIL_IMPEDANCE // 阻抗异常
} LivenessResult;

// 血流检测：通过多帧图像差分检测皮下血流变化
LivenessResult detect_blood_flow(FingerprintRawData *frames, uint8_t frame_count) {
    if (frame_count < 3) {
        return LIVENESS_FAIL_FLOW;  // 帧数不足
    }

    // 计算相邻帧的电容值变化
    float variance_sum = 0;
    for (int f = 1; f < frame_count; f++) {
        float frame_variance = 0;
        for (int i = 0; i < FP_SIZE; i++) {
            int16_t diff = (int16_t)frames[f].capacitance[i] -
                          (int16_t)frames[f-1].capacitance[i];
            frame_variance += diff * diff;
        }
        variance_sum += sqrtf(frame_variance / FP_SIZE);
    }

    float avg_variance = variance_sum / (frame_count - 1);

    // 活体手指：由于血流脉动，电容值有微小但规律的波动
    // 典型范围：5-30 LSB (12bit ADC)
    // 假指纹/硅胶：无波动或随机噪声
    if (avg_variance < 3.0f) {
        return LIVENESS_FAIL_STATIC;  // 几乎无变化 → 静态物体
    } else if (avg_variance > 50.0f) {
        return LIVENESS_FAIL_FLOW;    // 变化过大 → 可能是噪声
    }

    // 进一步验证：检测心率同步性（0.5-3Hz）
    float heart_rate = extract_heart_rate(frames, frame_count);
    if (heart_rate < 0.5f || heart_rate > 3.0f) {
        return LIVENESS_FAIL_FLOW;    // 心率不在正常范围
    }

    return LIVENESS_PASS;
}

// 皮肤阻抗检测：活体皮肤具有特定的阻抗频谱
LivenessResult detect_skin_impedance(uint16_t impedance_1khz,
                                      uint16_t impedance_100khz,
                                      uint16_t temperature) {
    // 活体皮肤阻抗模型
    // 1kHz: 典型值 100kΩ - 1MΩ
    // 100kHz: 典型值 10kΩ - 100kΩ (由于电容效应降低)
    // 阻抗比: 活体约 5-20，硅胶/导电膜接近1

    float impedance_ratio = (float)impedance_1khz / (float)impedance_100khz;

    if (impedance_ratio < 2.0f) {
        return LIVENESS_FAIL_IMPEDANCE;  // 阻抗比过低 → 假指纹
    }

    // 温度验证：活体手指温度 30-37°C
    if (temperature < 250 || temperature > 400) {  // 假设ADC值对应温度
        return LIVENESS_FAIL_TEMP;  // 温度异常
    }

    return LIVENESS_PASS;
}

// 综合活体检测
LivenessResult comprehensive_liveness_check(FingerprintRawData *frames,
                                             uint8_t frame_count) {
    LivenessResult result;

    // 1. 血流检测（权重40%）
    result = detect_blood_flow(frames, frame_count);
    if (result != LIVENESS_PASS) {
        return result;
    }

    // 2. 阻抗检测（权重30%）
    result = detect_skin_impedance(frames[0].impedance,
                                    frames[frame_count-1].impedance,
                                    frames[0].temperature);
    if (result != LIVENESS_PASS) {
        return result;
    }

    // 3. 温度一致性检测（权重20%）
    float temp_variance = calculate_temperature_variance(frames, frame_count);
    if (temp_variance > 5.0f) {  // 温度波动过大
        return LIVENESS_FAIL_TEMP;
    }

    // 4. 图像质量检测（权重10%）
    if (!check_image_quality(&frames[frame_count-1])) {
        return LIVENESS_FAIL_STATIC;
    }

    return LIVENESS_PASS;
}

3.3 假指纹攻击类型与防御矩阵

攻击类型	制作方式	威胁等级	防御方案
硅胶假指纹	导电硅胶/明胶，从玻璃杯提取	⚠⚠⚠ 高	电容值分布分析+皮肤弹性检测+温度辅助
导电膜假指纹	高清打印+导电银浆涂层	⚠⚠⚠⚠ 很高	高频阻抗扫描+多层皮肤建模+脉搏波检测
断指/尸指	非法获取真实人体组织	⚠⚠⚠⚠⚠ 极高	体温+血流双重验证+皮肤电反应(GSR)
AI万能指纹	GAN生成DeepMasterPrints	⚠⚠⚠ 高	指纹细节点匹配+压力分布+滑动速度分析

关键指标：活体检测通过率 > 99.9%，假指纹拒识率 > 99.99%，响应时间 < 300ms。

四、防特斯拉线圈攻击：电磁脉冲防护

2018年的"小黑盒"事件暴露了智能门锁在电磁兼容性（EMC）方面的致命缺陷。特斯拉线圈产生的强电磁脉冲（EMP）可通过电源线、信号线耦合进入门锁内部，导致MCU复位或误触发开锁。

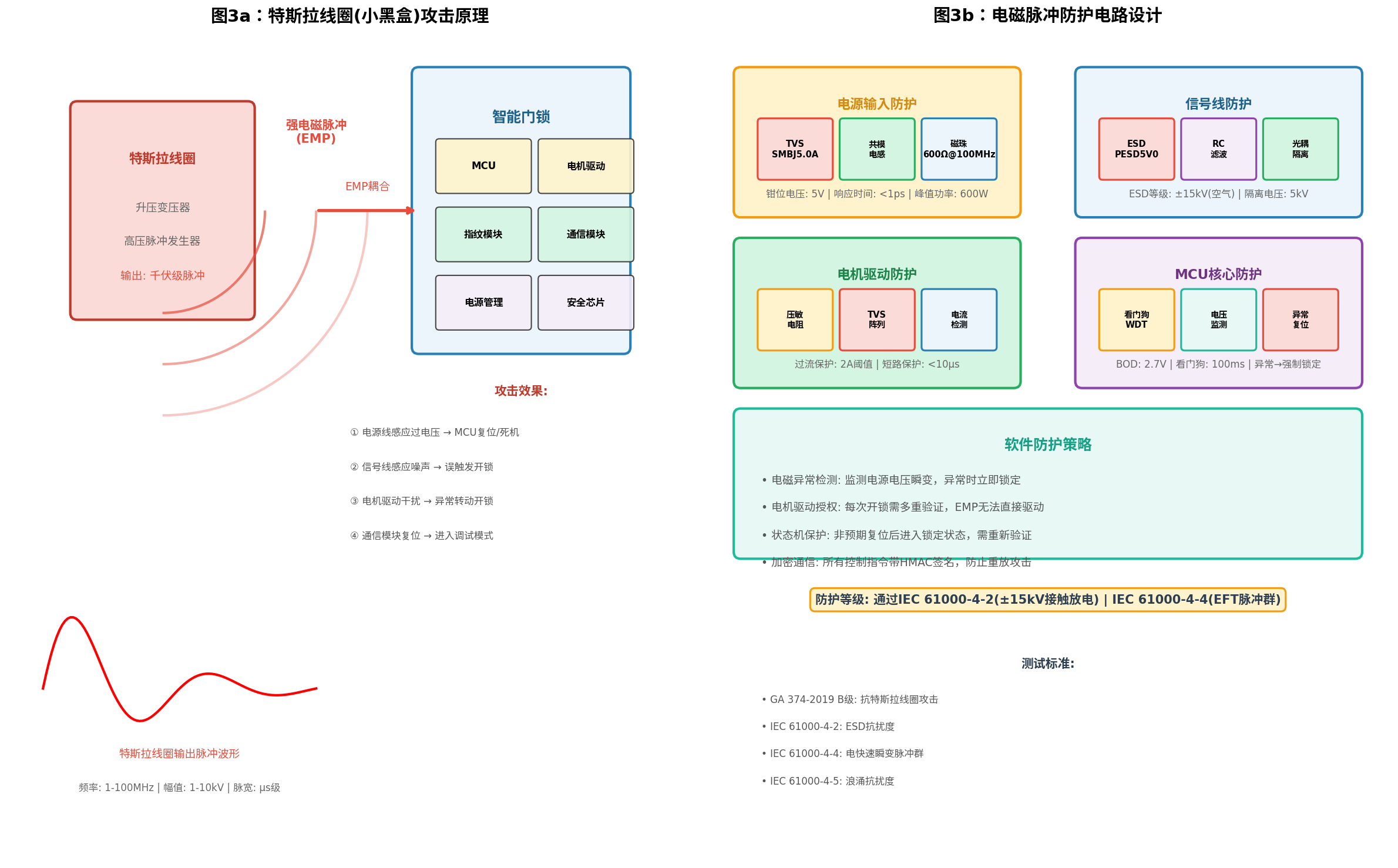

4.1 特斯拉线圈攻击原理

特斯拉线圈本质上是一个高压脉冲发生器，其工作原理：

升压变压器：将低压直流（如9V电池）升至数千伏；
LC谐振电路：产生高频振荡（1-100MHz）；
天线辐射：通过线圈天线辐射强电磁脉冲；
耦合入侵：EMP通过电源线、信号线、PCB走线耦合进入门锁电路。

攻击效果：

电源线感应过电压 → MCU复位/死机；
信号线感应噪声 → 误触发开锁信号；
电机驱动干扰 → 异常转动开锁；
通信模块复位 → 进入调试模式。

4.2 硬件防护电路设计

4.2.1 电源输入防护

c 复制代码

// 电源输入防护电路配置
#define TVS_CLAMP_VOLTAGE  5.5f   // TVS钳位电压
#define TVS_RESPONSE_TIME    1e-12 // TVS响应时间 < 1ps

// TVS二极管选型：SMBJ5.0A
// - 反向截止电压: 5.0V
// - 击穿电压: 6.4V-7.0V
// - 钳位电压: 9.2V@43.5A
// - 峰值脉冲功率: 600W (10/1000μs)

// 共模电感选型
#define CM_INDUCTANCE        1.0e-3  // 1mH
#define CM_CURRENT_RATING    2.0     // 2A额定电流

// 磁珠选型：600Ω@100MHz
// - 在EMP高频段(1-100MHz)提供高阻抗
// - 直流电阻: <0.1Ω (不影响正常供电)

4.2.2 信号线防护

c 复制代码

// 指纹模块I2C/SPI信号线防护
// ESD保护器件: PESD5V0S1BA
// - 击穿电压: 6V
// - 钳位电压: 10V@1A
// - ESD等级: ±15kV (空气放电), ±8kV (接触放电)

// RC低通滤波器：滤除高频噪声
#define RC_FILTER_R  100.0   // 100Ω
#define RC_FILTER_C  100e-12 // 100pF
#define RC_CUTOFF    (1.0 / (2 * M_PI * RC_FILTER_R * RC_FILTER_C))  // ~15.9MHz

// 光耦隔离：数字信号完全电气隔离
// - 隔离电压: 5000Vrms
// - 传输延迟: <1μs
// - CMTI: >25kV/μs (共模瞬态抗扰度)

4.2.3 电机驱动防护

c 复制代码

// 电机驱动是EMP攻击的重点目标（直接开锁）
// 防护策略：多层防护+软件授权

// 1. 压敏电阻（MOV）：吸收浪涌能量
#define MOV_VARISTOR_VOLTAGE  14V  // 14V压敏电压
#define MOV_ENERGY_RATING       1.0  // 1J能量吸收

// 2. TVS阵列：保护H桥MOS管
// SMBJ14CA: 双向TVS，保护电机驱动芯片

// 3. 电流检测：实时监测电机电流
#define MOTOR_CURRENT_LIMIT     2.0   // 2A过流阈值
#define MOTOR_CURRENT_SENSE_R   0.1   // 0.1Ω采样电阻

// 4. 软件授权：电机驱动需多重验证
typedef enum {
    MOTOR_AUTH_NONE = 0,
    MOTOR_AUTH_FINGERPRINT,
    MOTOR_AUTH_PASSWORD,
    MOTOR_AUTH_CARD,
    MOTOR_AUTH_APP
} MotorAuthType;

typedef struct {
    MotorAuthType auth_types[2];  // 需至少两种验证
    uint8_t auth_count;
    uint32_t auth_timestamp;
    uint32_t auth_token;          // 动态令牌
} MotorAuthContext;

// 电机驱动授权检查
bool motor_drive_authorized(MotorAuthContext *ctx) {
    // 检查验证数量
    if (ctx->auth_count < 2) {
        return false;  // 单因素验证拒绝
    }

    // 检查时间窗口（验证后5秒内有效）
    uint32_t now = HAL_GetTick();
    if (now - ctx->auth_timestamp > 5000) {
        return false;  // 超时
    }

    // 检查动态令牌
    uint32_t expected_token = calculate_hmac_token(ctx->auth_types, ctx->auth_count);
    if (ctx->auth_token != expected_token) {
        return false;  // 令牌无效
    }

    return true;
}

// 电机驱动接口（带授权检查）
void motor_unlock(MotorAuthContext *ctx) {
    if (!motor_drive_authorized(ctx)) {
        // 未授权尝试：记录日志+报警
        log_security_event(EVENT_UNAUTHORIZED_MOTOR_ATTEMPT);
        trigger_alarm(ALARM_LEVEL_2);
        return;
    }

    // 授权通过：执行开锁
    motor_set_direction(MOTOR_DIR_UNLOCK);
    motor_set_pwm(50);  // 50%占空比
    HAL_Delay(500);     // 500ms开锁时间
    motor_stop();

    // 更新锁状态
    lock_state = LOCK_STATE_UNLOCKED;
    log_security_event(EVENT_UNLOCK_SUCCESS);
}

4.3 MCU核心防护：看门狗与电压监测

c 复制代码

// 电磁异常检测与防护
#define VOLTAGE_MONITOR_WINDOW  10   // 10ms监测窗口
#define VOLTAGE_SPIKE_THRESHOLD 500  // 电压突变阈值(mV)

typedef struct {
    uint16_t voltage_history[16];   // 电压历史记录
    uint8_t history_index;
    uint32_t last_check_time;
    uint8_t anomaly_count;
    bool emp_detected;
} EMPMonitor;

EMPMonitor emp_mon = {0};

// 电压监测中断（ADC DMA循环采样）
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc) {
    uint16_t vdd = read_vdd_voltage();

    // 存入历史记录
    emp_mon.voltage_history[emp_mon.history_index] = vdd;
    emp_mon.history_index = (emp_mon.history_index + 1) % 16;

    // 检测电压瞬变
    uint16_t vdd_avg = calculate_average(emp_mon.voltage_history, 16);
    int16_t vdd_delta = (int16_t)vdd - (int16_t)vdd_avg;

    if (abs(vdd_delta) > VOLTAGE_SPIKE_THRESHOLD) {
        emp_mon.anomaly_count++;

        // 连续3次异常判定为EMP攻击
        if (emp_mon.anomaly_count >= 3) {
            emp_mon.emp_detected = true;
            handle_emp_attack();
        }
    } else {
        emp_mon.anomaly_count = 0;
    }
}

// EMP攻击处理
void handle_emp_attack(void) {
    // 1. 立即锁定电机驱动
    motor_emergency_stop();
    disable_motor_driver();

    // 2. 强制进入锁定状态
    lock_state = LOCK_STATE_LOCKED;
    clear_all_auth();

    // 3. 触发报警
    trigger_alarm(ALARM_LEVEL_3);

    // 4. 记录攻击事件
    log_security_event(EVENT_EMP_ATTACK_DETECTED);

    // 5. 通知用户
    send_push_notification(NOTIFICATION_EMP_ATTACK);

    // 6. 启动看门狗复位（系统恢复）
    HAL_IWDG_Refresh(&hiwdg);  // 先喂狗防止误复位
    HAL_Delay(100);             // 等待日志写入完成
    NVIC_SystemReset();         // 系统复位，确保干净状态
}

// 看门狗配置：100ms超时
void watchdog_init(void) {
    hiwdg.Instance = IWDG;
    hiwdg.Init.Prescaler = IWDG_PRESCALER_64;  // 64分频
    hiwdg.Init.Reload = 1562;                   // 100ms @ 32kHz/64
    HAL_IWDG_Init(&hiwdg);
}

// 主循环喂狗
void main_loop(void) {
    while (1) {
        // 正常业务处理
        process_fingerprint();
        process_keypad();
        process_communication();

        // 喂狗（必须在100ms内完成）
        HAL_IWDG_Refresh(&hiwdg);

        // 如果EMP导致MCU死机，看门狗将自动复位
    }
}

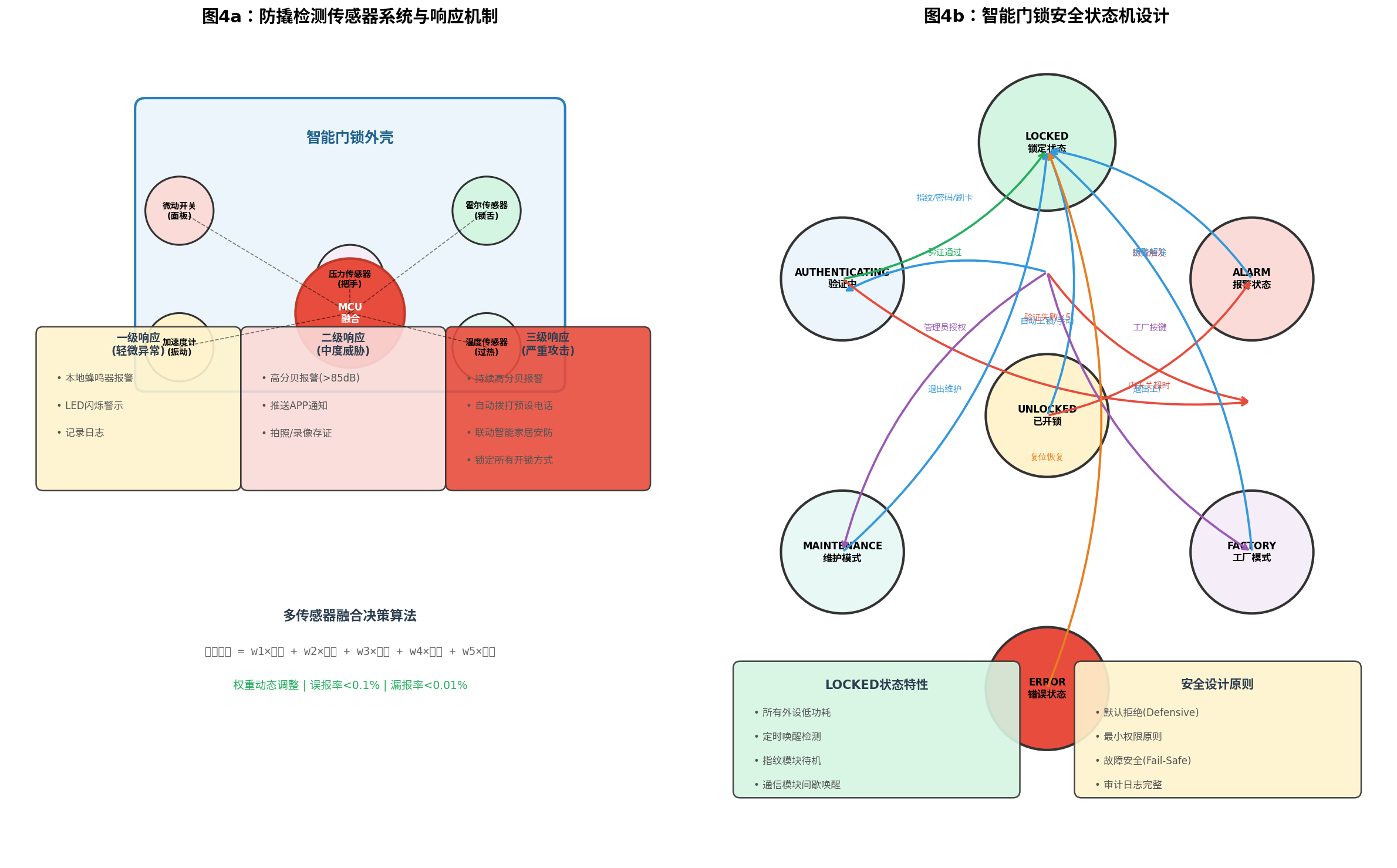

五、防撬检测系统与多传感器融合

物理防撬是智能门锁安全的基础。通过多传感器融合，可实现对各类物理攻击的精准检测与分级响应。

5.1 多传感器布局

传感器类型	安装位置	检测目标	灵敏度
微动开关	面板内侧	面板拆卸	0.1mm位移
霍尔传感器	锁舌附近	锁舌异常移动	1mm磁场变化
加速度计	PCB主板	振动/冲击	±2g/±16g可配置
温度传感器	电机附近	高温攻击（喷枪）	±0.5°C
压力传感器	把手转轴	异常受力	0.1N

5.2 多传感器融合算法

c 复制代码

// 多传感器融合防撬检测
#include <stdint.h>
#include <math.h>

#define SENSOR_COUNT 5

typedef enum {
    SENSOR_MICRO_SWITCH = 0,   // 微动开关
    SENSOR_HALL,                // 霍尔传感器
    SENSOR_ACCEL,               // 加速度计
    SENSOR_TEMP,                // 温度传感器
    SENSOR_PRESSURE             // 压力传感器
} SensorType;

typedef struct {
    SensorType type;
    float raw_value;
    float calibrated_value;
    float threshold_low;
    float threshold_high;
    float weight;               // 融合权重
    uint32_t trigger_count;
    uint32_t last_trigger_time;
} SensorData;

// 威胁等级评估
typedef enum {
    THREAT_NONE = 0,        // 无威胁
    THREAT_LOW,             // 轻微异常（一级响应）
    THREAT_MEDIUM,          // 中度威胁（二级响应）
    THREAT_HIGH,            // 严重攻击（三级响应）
    THREAT_CRITICAL         // 致命威胁（锁定+报警）
} ThreatLevel;

// 传感器配置（根据实际标定调整）
SensorData sensors[SENSOR_COUNT] = {
    // 微动开关：面板拆卸检测
    {SENSOR_MICRO_SWITCH, 0, 0, 0.0f, 1.0f, 0.25f, 0, 0},
    // 霍尔传感器：锁舌位置检测
    {SENSOR_HALL, 0, 0, -0.5f, 0.5f, 0.20f, 0, 0},
    // 加速度计：振动/冲击检测
    {SENSOR_ACCEL, 0, 0, 0.0f, 2.0f, 0.30f, 0, 0},
    // 温度传感器：高温攻击检测
    {SENSOR_TEMP, 0, 0, 20.0f, 60.0f, 0.15f, 0, 0},
    // 压力传感器：异常受力检测
    {SENSOR_PRESSURE, 0, 0, 0.0f, 50.0f, 0.10f, 0, 0}
};

// 卡尔曼滤波：平滑传感器数据，抑制噪声
typedef struct {
    float q;      // 过程噪声协方差
    float r;      // 测量噪声协方差
    float x;      // 估计值
    float p;      // 估计误差协方差
    float k;      // 卡尔曼增益
} KalmanFilter;

void kalman_init(KalmanFilter *kf, float q, float r, float x0) {
    kf->q = q;
    kf->r = r;
    kf->x = x0;
    kf->p = 1.0f;
    kf->k = 0.0f;
}

float kalman_update(KalmanFilter *kf, float measurement) {
    // 预测
    kf->p = kf->p + kf->q;

    // 更新
    kf->k = kf->p / (kf->p + kf->r);
    kf->x = kf->x + kf->k * (measurement - kf->x);
    kf->p = (1 - kf->k) * kf->p;

    return kf->x;
}

KalmanFilter kf_filters[SENSOR_COUNT];

// 初始化卡尔曼滤波器
void sensor_filter_init(void) {
    kalman_init(&kf_filters[SENSOR_MICRO_SWITCH], 0.01f, 0.1f, 0.0f);
    kalman_init(&kf_filters[SENSOR_HALL], 0.01f, 0.05f, 0.0f);
    kalman_init(&kf_filters[SENSOR_ACCEL], 0.1f, 0.5f, 0.0f);
    kalman_init(&kf_filters[SENSOR_TEMP], 0.001f, 0.1f, 25.0f);
    kalman_init(&kf_filters[SENSOR_PRESSURE], 0.01f, 1.0f, 0.0f);
}

// 威胁等级评估
ThreatLevel evaluate_threat_level(SensorData *sensors) {
    float threat_score = 0.0f;
    uint32_t now = HAL_GetTick();

    for (int i = 0; i < SENSOR_COUNT; i++) {
        SensorData *s = &sensors[i];

        // 应用卡尔曼滤波
        float filtered = kalman_update(&kf_filters[i], s->raw_value);
        s->calibrated_value = filtered;

        // 计算归一化威胁值 (0-1)
        float threat = 0.0f;
        if (filtered < s->threshold_low) {
            threat = (s->threshold_low - filtered) / s->threshold_low;
        } else if (filtered > s->threshold_high) {
            threat = (filtered - s->threshold_high) / s->threshold_high;
        }

        // 时间衰减：旧触发权重降低
        if (now - s->last_trigger_time > 5000) {
            s->trigger_count = 0;
        }

        // 多次触发累积
        if (threat > 0.5f) {
            s->trigger_count++;
            s->last_trigger_time = now;
        }

        // 加权融合
        float trigger_factor = fminf(s->trigger_count / 3.0f, 1.0f);
        threat_score += s->weight * threat * trigger_factor;
    }

    // 威胁等级判定
    if (threat_score >= 0.8f) {
        return THREAT_CRITICAL;
    } else if (threat_score >= 0.6f) {
        return THREAT_HIGH;
    } else if (threat_score >= 0.4f) {
        return THREAT_MEDIUM;
    } else if (threat_score >= 0.2f) {
        return THREAT_LOW;
    }

    return THREAT_NONE;
}

// 分级响应
void execute_threat_response(ThreatLevel level) {
    switch (level) {
        case THREAT_LOW:
            // 一级响应：轻微异常
            buzzer_beep(100, 2000);  // 短促蜂鸣
            led_blink(3, 500);        // LED闪烁3次
            log_security_event(EVENT_TAMPER_LOW);
            break;

        case THREAT_MEDIUM:
            // 二级响应：中度威胁
            buzzer_alarm(85);           // 85dB报警
            led_blink(10, 200);          // 快速闪烁
            send_push_notification(NOTIFICATION_TAMPER_MEDIUM);
            capture_photo();             // 拍照存证
            log_security_event(EVENT_TAMPER_MEDIUM);
            break;

        case THREAT_HIGH:
            // 三级响应：严重攻击
            buzzer_alarm_continuous(100); // 持续高分贝
            send_emergency_notification(); // 紧急通知
            dial_emergency_contact();      // 拨打电话
            trigger_smart_home_alarm();    // 联动安防
            disable_all_unlock_methods();  // 锁定所有方式
            log_security_event(EVENT_TAMPER_HIGH);
            break;

        case THREAT_CRITICAL:
            // 致命威胁：全面锁定
            emergency_lockdown();
            break;

        default:
            break;
    }
}

5.3 安全状态机设计

c 复制代码

// 智能门锁安全状态机
typedef enum {
    STATE_LOCKED = 0,         // 锁定状态（默认）
    STATE_AUTHENTICATING,     // 验证中
    STATE_UNLOCKED,           // 已开锁
    STATE_ALARM,              // 报警状态
    STATE_MAINTENANCE,        // 维护模式
    STATE_FACTORY,            // 工厂模式
    STATE_ERROR               // 错误状态
} LockState;

typedef struct {
    LockState current_state;
    LockState previous_state;
    uint32_t state_entry_time;
    uint32_t auth_attempts;       // 验证尝试次数
    uint32_t last_auth_time;
    bool tamper_detected;
    bool emp_detected;
} LockStateMachine;

LockStateMachine lock_fsm = {
    .current_state = STATE_LOCKED,
    .previous_state = STATE_LOCKED,
    .auth_attempts = 0,
    .tamper_detected = false,
    .emp_detected = false
};

// 状态转换表
bool state_transition(LockStateMachine *fsm, LockEvent event, void *data) {
    switch (fsm->current_state) {
        case STATE_LOCKED:
            switch (event) {
                case EVENT_AUTH_START:
                    fsm->previous_state = fsm->current_state;
                    fsm->current_state = STATE_AUTHENTICATING;
                    fsm->state_entry_time = HAL_GetTick();
                    return true;

                case EVENT_TAMPER_DETECTED:
                    fsm->previous_state = fsm->current_state;
                    fsm->current_state = STATE_ALARM;
                    execute_threat_response(evaluate_threat_level(sensors));
                    return true;

                case EVENT_MAINTENANCE_MODE:
                    // 需管理员物理按键+密码双重验证
                    if (verify_admin_auth(data)) {
                        fsm->previous_state = fsm->current_state;
                        fsm->current_state = STATE_MAINTENANCE;
                        return true;
                    }
                    return false;

                default:
                    return false;
            }

        case STATE_AUTHENTICATING:
            switch (event) {
                case EVENT_AUTH_SUCCESS:
                    fsm->auth_attempts = 0;
                    fsm->previous_state = fsm->current_state;
                    fsm->current_state = STATE_UNLOCKED;
                    fsm->last_auth_time = HAL_GetTick();
                    motor_unlock((MotorAuthContext *)data);
                    return true;

                case EVENT_AUTH_FAIL:
                    fsm->auth_attempts++;
                    if (fsm->auth_attempts >= 5) {
                        // 连续5次失败：锁定5分钟
                        fsm->previous_state = fsm->current_state;
                        fsm->current_state = STATE_ALARM;
                        trigger_alarm(ALARM_LEVEL_2);
                        lockout_timer_start(300000);  // 5分钟
                    }
                    return true;

                case EVENT_AUTH_TIMEOUT:
                    fsm->previous_state = fsm->current_state;
                    fsm->current_state = STATE_LOCKED;
                    return true;

                default:
                    return false;
            }

        case STATE_UNLOCKED:
            switch (event) {
                case EVENT_DOOR_CLOSED:
                    // 门关闭后自动上锁（可配置）
                    fsm->previous_state = fsm->current_state;
                    fsm->current_state = STATE_LOCKED;
                    motor_lock();
                    return true;

                case EVENT_MANUAL_LOCK:
                    fsm->previous_state = fsm->current_state;
                    fsm->current_state = STATE_LOCKED;
                    motor_lock();
                    return true;

                case EVENT_DOOR_AJAR_TIMEOUT:
                    // 门未关超时报警
                    trigger_alarm(ALARM_LEVEL_1);
                    return true;

                default:
                    return false;
            }

        case STATE_ALARM:
            switch (event) {
                case EVENT_ALARM_CLEAR:
                    // 需管理员验证才能解除报警
                    if (verify_admin_auth(data)) {
                        fsm->previous_state = fsm->current_state;
                        fsm->current_state = STATE_LOCKED;
                        clear_alarm();
                        return true;
                    }
                    return false;

                case EVENT_EMP_DETECTED:
                    // EMP攻击：保持报警并复位
                    log_security_event(EVENT_EMP_IN_ALARM_STATE);
                    NVIC_SystemReset();
                    return true;

                default:
                    return false;
            }

        default:
            // 异常状态：强制回到锁定
            fsm->previous_state = fsm->current_state;
            fsm->current_state = STATE_LOCKED;
            return true;
    }
}

// 故障安全设计：任何异常复位后强制锁定
void system_recovery_check(void) {
    // 读取复位原因
    uint32_t reset_reason = RCC->CSR;

    // 无论何种复位原因，默认进入锁定状态
    lock_fsm.current_state = STATE_LOCKED;
    lock_fsm.auth_attempts = 0;

    // 如果是看门狗复位，检查是否为EMP攻击
    if (reset_reason & RCC_CSR_WWDGRSTF) {
        log_security_event(EVENT_WWDG_RESET);

        // 检查EMP标志
        if (emp_mon.emp_detected) {
            lock_fsm.emp_detected = true;
            trigger_alarm(ALARM_LEVEL_3);
        }
    }

    // 清除复位标志
    __HAL_RCC_CLEAR_RESET_FLAGS();
}

六、总结与展望

智能门锁的安全设计是一项系统工程，需要在生物识别、电磁防护、物理防撬、软件安全四个维度协同发力：

安全维度	核心技术	关键指标
活体检测	电容指纹+血流/阻抗/温度多模态	通过率>99.9%，拒识率>99.99%
电磁防护	TVS+共模电感+磁珠+光耦+软件监测	通过IEC 61000-4-2 ±15kV
防撬检测	微动+霍尔+加速度+温度+压力融合	误报率<0.1%，漏报率<0.01%
软件安全	安全状态机+看门狗+加密通信+审计	EAL4+安全等级

未来，随着指静脉识别 （内部生物特征，无法复制）、3D结构光人脸识别 （活体检测更可靠）、UWB数字钥匙 （厘米级定位防中继攻击）等技术的成熟，智能门锁将向着**"无感开锁、极致安全"的方向持续演进。但无论技术如何进步，"纵深防御、默认拒绝、故障安全"**的安全设计原则，永远是智能门锁不可动摇的基石。

转载自：https://blog.csdn.net/u014727709/article/details/162730890

欢迎 👍点赞✍评论⭐收藏，欢迎指正
