首先是在本地下载模拟ModbusTCP通讯报文测试的软件，这里使用Modscan32模拟主设备，Modbus Slave模拟从站设备：

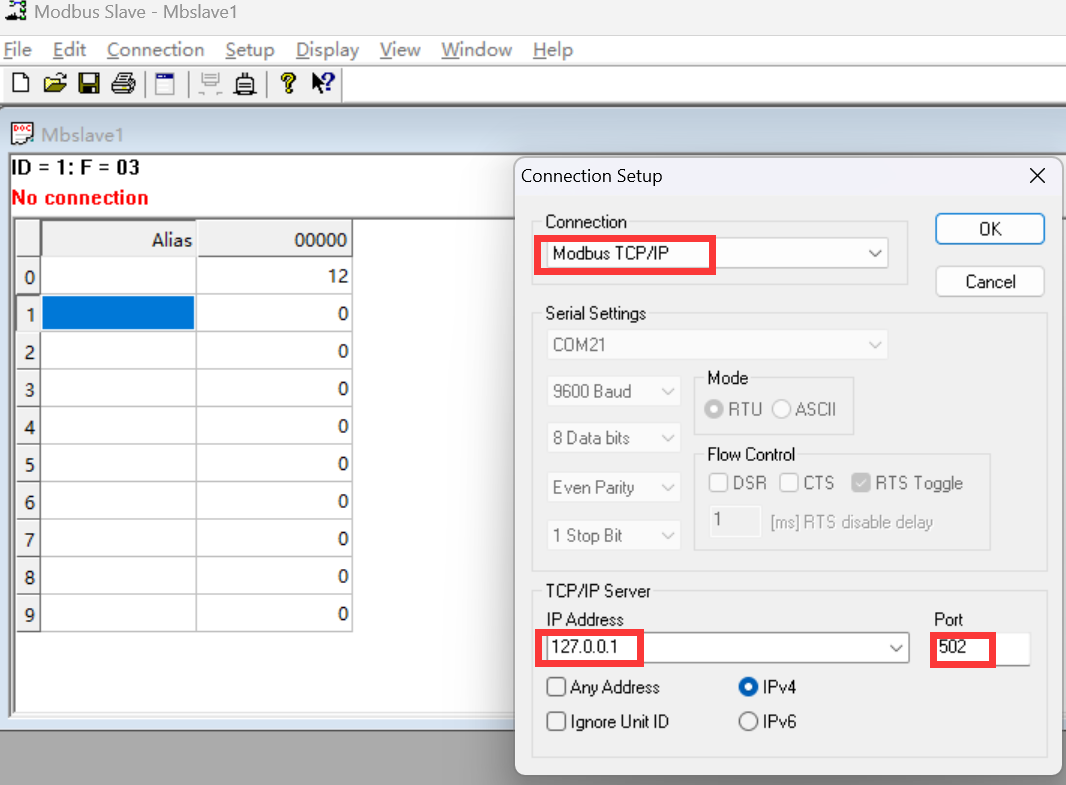

从站设备：

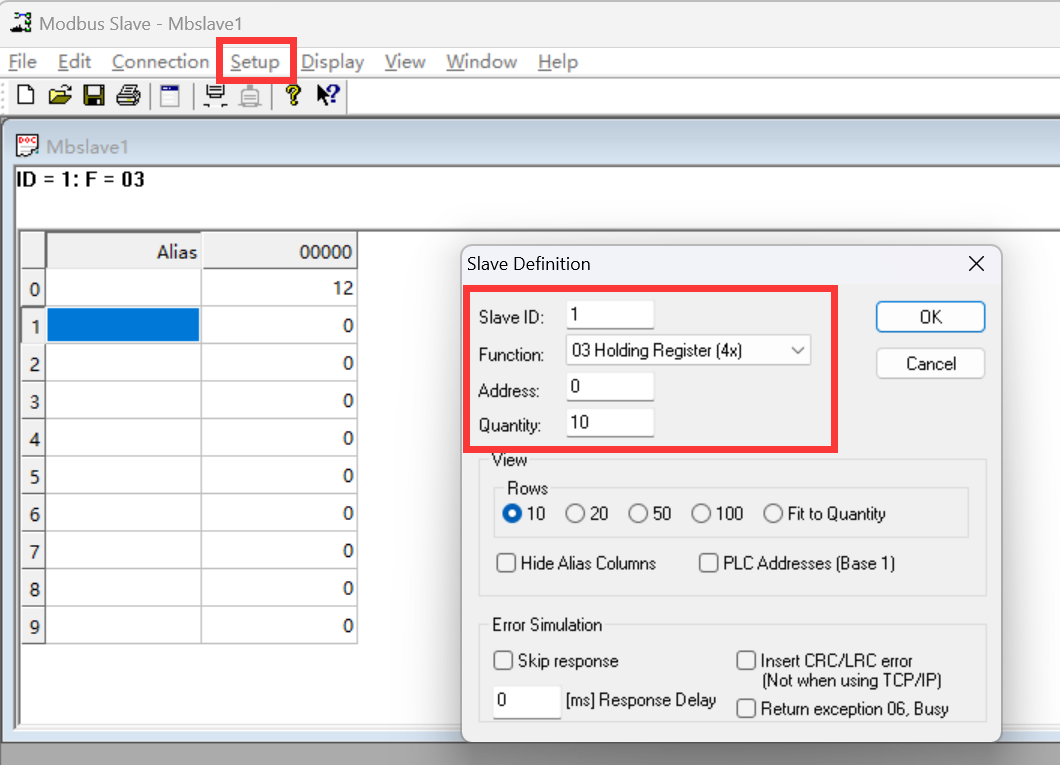

设置对应的功能码和寄存器数量：

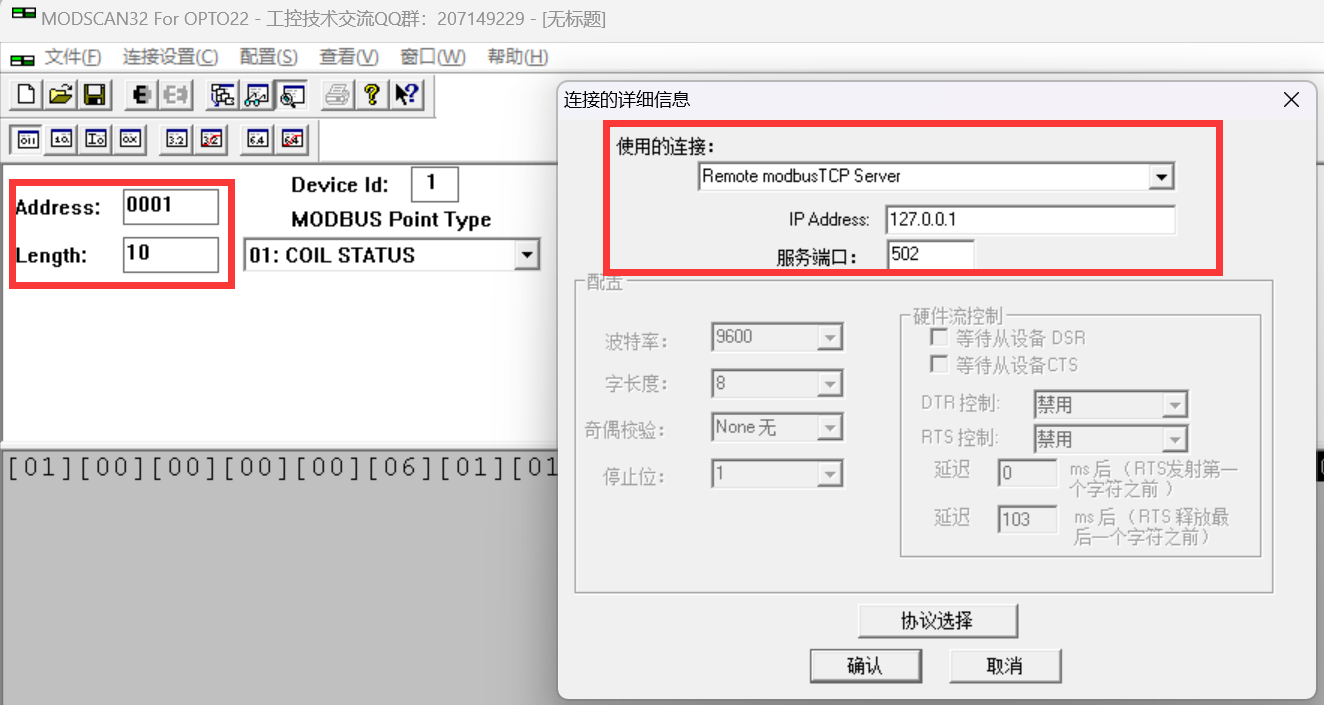

主站设备：

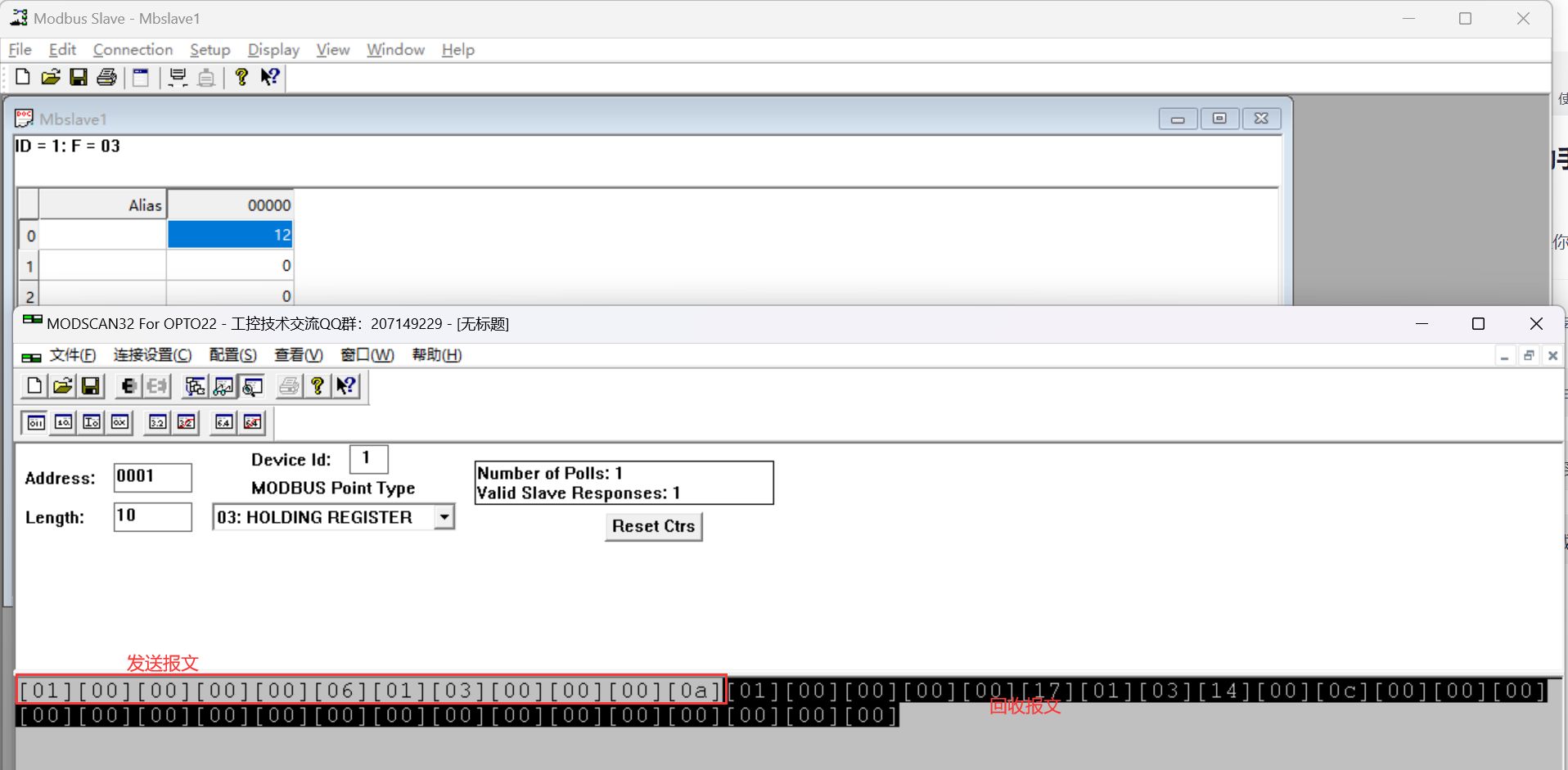

需要注意：连接时使用的功能码要一致，连通后得到的报文如下：01000000000601030000000a010000000017010314000c000000000000000000000000000000000000
这个Modbus TCP通讯报文。这个报文包含了一个请求和一个响应。
Modbus TCP 帧结构回顾
| 字段 | 字节数 | 说明 |
|---|---|---|
| 事务处理标识符（Transaction ID） | 2 | 用于匹配请求和响应 |
| 协议标识符（Protocol ID） | 2 | Modbus TCP 固定为 0x0000 |
| 长度（Length） | 2 | 后续字节数（从 Unit ID 开始计算） |
| 单元标识符（Unit ID） | 1 | 从站设备地址（通常 0x01 或 0xFF） |
| 功能码（Function Code） | 1 | 操作类型（如 0x01 读线圈，0x03 读保持寄存器） |
| 数据（Data） | N | 取决于功能码（如起始地址、寄存器数量等） |
请求报文（前12字节）：01000000000601030000000a
响应报文报文（后30字节）：010000000017010314000c000000000000000000000000000000000000
详细解析
1. 请求报文解析
| 字节位置 | 十六进制值 | 字段名称 | 说明 |
|---|---|---|---|
| 0-1 | 01 00 | 事务标识符 | Transaction ID = 0x0001，用于请求响应配对 |
| 2-3 | 00 00 | 协议标识符 | Protocol ID = 0x0000，表示Modbus协议 |
| 4-5 | 00 06 | 长度字段 | Length = 6字节，后续数据长度（不含前6字节MBAP头） |
| 6 | 01 | 单元标识符 | Unit ID = 1，从站地址 |
| 7 | 03 | 功能码 | 读保持寄存器（Read Holding Registers） |
| 8-9 | 00 00 | 起始地址 | 从地址0开始读取 |
| 10-11 | 00 0a | 线圈数量 | 读取10个线圈（0x000A = 10） |
请求含义：主站请求从地址为1的从站读取从地址0开始的10个线圈状态。
2. 响应报文解析
| 字节位置 | 十六进制值 | 字段名称 | 十进制值 | 详细说明 |
|---|---|---|---|---|
| 0-1 | 01 00 | 事务标识符 | 256 | 与请求一致，配对响应 |
| 2-3 | 00 00 | 协议标识符 | 0 | Modbus TCP协议 |
| 4-5 | 00 17 | 长度字段 | 23 | 后续数据长度 |
| 6 | 01 | 单元标识符 | 1 | 从站设备地址 |
| 7 | 03 | 功能码 | 3 | 读保持寄存器（Read Holding Registers） |
| 8 | 14 | 字节计数 | 20 | 返回数据的字节数 |
| 9-10 | 00 0c | 寄存器0数据 | 12 | 地址0寄存器值 |
| 11-12 | 00 00 | 寄存器1数据 | 0 | 地址1寄存器值 |
| 13-14 | 00 00 | 寄存器2数据 | 0 | 地址2寄存器值 |
| 15-16 | 00 00 | 寄存器3数据 | 0 | 地址3寄存器值 |
| 17-18 | 00 00 | 寄存器4数据 | 0 | 地址4寄存器值 |
| 19-20 | 00 00 | 寄存器5数据 | 0 | 地址5寄存器值 |
| 21-22 | 00 00 | 寄存器6数据 | 0 | 地址6寄存器值 |
| 23-24 | 00 00 | 寄存器7数据 | 0 | 地址7寄存器值 |
| 25-26 | 00 00 | 寄存器8数据 | 0 | 地址8寄存器值 |
| 27-28 | 00 00 | 寄存器9数据 | 0 | 地址9寄存器值 |
响应总结：从站返回了10个保持寄存器的值，第一个寄存器值为12，其余9个寄存器值均为0。
解析完报文后。
解析完成后开发对应功能，此处由于版本受限，是在VS2005的MFC开发的该功能。
