NAT ALG (应用层网关)

NAT ALG(Application Layer Gateway,应用层网关) 是防火墙/NAT设备上的一种特殊功能,它能够深度解析特定应用层协议 ,并在NAT转换时同步修改应用层数据中嵌入的IP地址和端口信息,从而让这些应用协议能够正常穿越NAT。

一句话理解:

NAT ALG就像一个"协议翻译官",它知道FTP、SIP等协议在"说什么",并在NAT转换时帮它们"改口供",让协议信息在NAT前后保持一致。

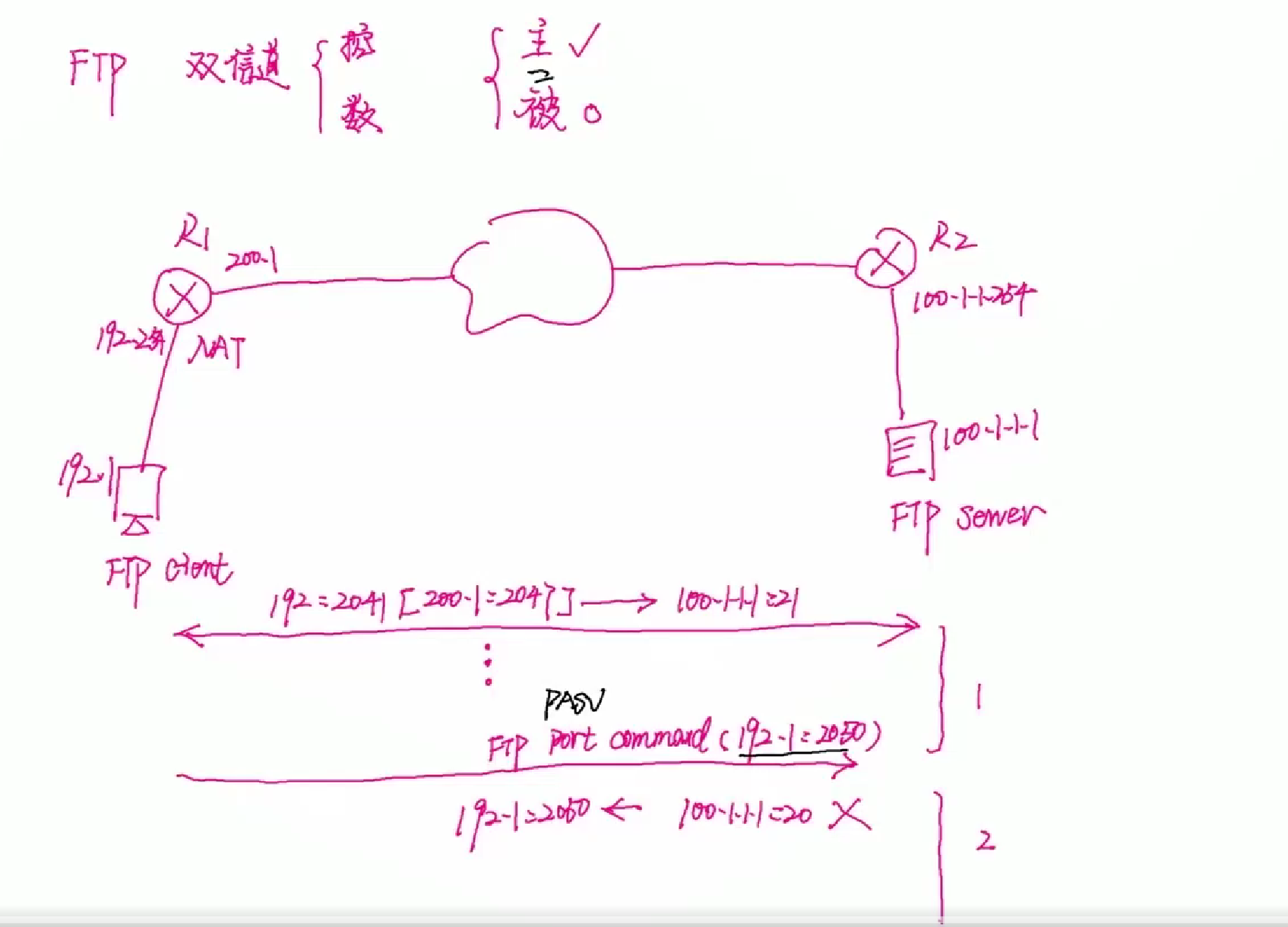

问题:FTP在主动模式下穿越NAT时为什么需要ALG,而被动模式不需要

https://chat.deepseek.com/share/7r1jcp13ybwciar997


没有ALG时,双向NAT如何彻底破坏FTP通信

https://chat.deepseek.com/share/gdfn0mko3rgygviyet


哪台设备在NAT后面,哪个就去做NAT ALG,如果两个都在,则两个都做NAT ALG。

ALG部署位置总结表

模式 数据连接发起方 数据连接接收方 ALG部署位置
主动模式 服务器 客户端 客户端侧的NAT设备
被动模式 客户端 服务器 服务器侧的NAT设备

部署ALG位置详解

https://chat.deepseek.com/share/t125m4632far0grnvj

ALG和ASPF (分析)

两种模式对比表

对比点 独立ASPF模式 NAT ALG模式
有无NAT 无NAT转换 有NAT转换
主要任务 动态放行多通道端口 修改应用层数据+动态放行端口
修改数据? ❌ 不修改应用层数据 ✅ 修改应用层数据中的IP地址
典型场景 内网访问内网服务器 内网访问外网服务器
Server-Map 简单放行规则 包含NAT转换的复杂规则
解决的问题 防火墙的状态检测问题 NAT穿越+防火墙状态检测

详解

https://chat.deepseek.com/share/xv9h99hu6s20v0jpqy


bash 复制代码
alc num 2000
rule permit

int g0/0/0
nat outbound 2000

这是路由器在接口下面配置nat(Easy IP)

https://chat.deepseek.com/share/bf3tu4fphjuvp2jocq

R4上要做Nat Server

bash 复制代码
# R4上配置
int g0/0/0
nat server protocol tcp global 100.1.1.4 ftp inside 172.16.1.1 ftp

# 为了做测试,可以做ICMP的nat server
int g0/0/0
nat server protocol icmp global 100.1.1.4 inside 172.16.1.1

这里的ftp与icmp的Nat Server的配置上的区别

https://chat.deepseek.com/share/0f8yh5xz1mcfqcpoq0

如果是主动模式,则在客户端侧的NAT设备上开启ALG

bash 复制代码
[R3]nat alg ftp enable

这里用的是防火墙来做这个实验,如果换成防火墙,看会话,抓包会看得更加清楚,但是因为防火墙默认就开启了这个ALG功能。

**防火墙上配置 firewall detect ftp 这条命令等于开启了ASPF跟ALG这两个功能。**没办法只开启一个。

防火墙的ASPF的功能是生成server map表,让第二信道的建立能够绕过安全策略检查;NAT ALG实现的作用就是转换应用成的IP跟端口,让外面能找到,否则就是私网地址。
