【软考架构】架构风格：针对规则系统体系架构风格，举一个经典案例

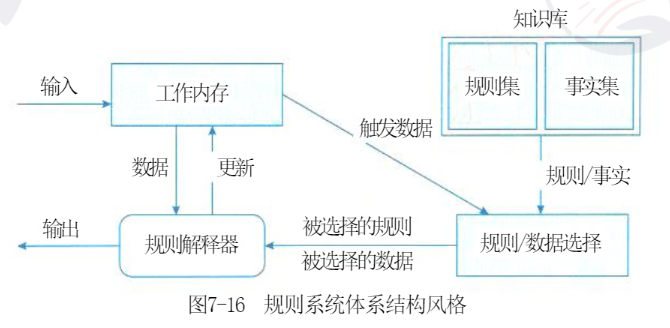

基于规则的系统(见图7-16)包括规则集、规则解释器、规则/数据选择器及工作内存

好的，针对你提供的"规则系统体系结构风格"图示，一个最经典和常被引用的案例是专家系统。

经典案例：MYCIN 医疗诊断专家系统

MYCIN 是20世纪70年代在斯坦福大学开发的用于诊断细菌感染性疾病（如脑膜炎和菌血症）并推荐抗生素治疗的专家系统。它完美地体现了规则系统架构的核心思想。

工作原理与规则系统架构的对应关系：

1. 工作内存：

   • 存储当前的事实集和推理过程中的临时数据。
   • 在MYCIN中，这包括：
     • 患者数据：年龄、性别、体重、过敏史等。
     • 临床症状：发烧、头痛、白细胞计数等。
     • 实验室观测数据：革兰氏染色结果、培养物来源（如血液、脑脊液）等。
     • 推理过程中产生的中间事实：例如，系统推断出的"可能病原体清单"。

2. 规则集：

   • 包含领域专家的知识，以 "IF-THEN" 规则的形式存储。
   • 在MYCIN中，规则库约有400-500条规则。例如：
     • 规则示例 ：
       IF （1）革兰氏染色是阴性
       AND （2）细菌形态是杆状
       AND （3）细菌需氧性为需氧
       THEN 该细菌属于肠杆菌科（可信度0.8）

3. 规则解释器（推理引擎）：

   • 这是系统的"大脑"，负责控制整个推理过程。它持续执行 "匹配-选择-执行"循环。
   • 匹配：扫描规则集，找出所有前提条件（IF部分）被工作内存中当前事实满足的规则。这些规则被放入"冲突集"。
   • 选择 ：根据某种策略（如优先级、特殊性、最近使用等）从冲突集中选择一条规则来执行。在图示中，这对应着 "被选择的规则"。
   • 执行（触发） ：执行被选中规则的THEN部分。这个动作会：
     • 更新工作内存：添加新的事实或修改现有事实（例如，将"大肠杆菌"添加到可能病原体列表中）。
     • 可能触发新的规则，因为工作内存的更新改变了规则匹配的条件。

工作流程简述（以MYCIN诊断为例）：

1. 输入 ：医生将患者的临床症状和实验室初步结果输入系统，这些数据被存入工作内存（事实集）。
2. 推理循环开始 ：
   • 规则解释器 扫描规则集，寻找其"IF"部分与工作内存中患者数据相匹配的规则。
   • 它选择一条高优先级的规则，例如，一条关于识别细菌类型的规则。
   • 该规则被执行 ，其结论（例如，"病原体可能是大肠杆菌"）作为一个新的事实被添加到工作内存中。
3. 链式反应 ：
   • 这个新事实的加入，使得另一些规则的IF条件得到满足（例如，关于"如何治疗大肠杆菌感染"的规则）。
   • 规则解释器再次进行匹配-选择-执行循环，激活新的规则。
4. 输出 ：这个过程持续进行，直到没有新规则被激活，或者系统得出了最终结论。最终，系统会输出其诊断结果和抗生素用药建议（包括药物名称、剂量和用药依据）。

总结：

MYCIN是规则系统架构的典范。它将专家的知识编码成独立的规则（规则集），通过一个中央推理引擎（规则解释器）对输入的事实（工作内存）进行逻辑推理，最终得出结论。这种架构的优势在于知识表示清晰 （规则易于理解和修改）和推理过程与知识分离，使得系统能够通过增加或修改规则来不断提升性能。
