博途DWORD中包含word ,字节,位的关系

博途PLC中,DWORD(双字)、WORD(字)、BYTE(字节)和BIT(位)的对应关系如下:

数据类型换算关系

1 DWORD = 2 WORD = 4 BYTE = 32 BIT

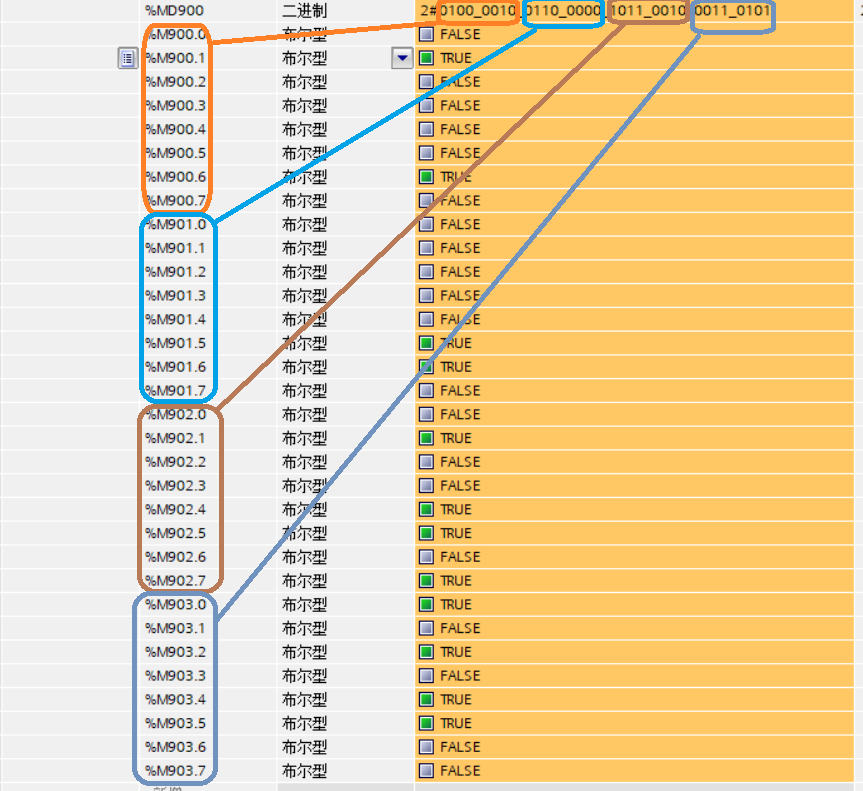

在博途PLC中,一个双字地址MD10包含以下组成部分:

  • ‌包含的字‌:MW10(高字)和MW12(低字)
  • ‌包含的字节‌:MB10、MB11、MB12、MB13
  • ‌包含的位‌:从M10.0到M13.7共32个位
1) 字节顺序
  • ‌高位在前‌:MD10的字节排列为MB10(最高位)→MB11→MB12→MB13(最低位)‌
  • ‌字内字节顺序 ‌:
    • MW10由MB10(高字节)和MB11(低字节)组成
    • MW12由MB12(高字节)和MB13(低字节)组成‌
(2) 位顺序
  • ‌位地址连续排列 ‌:从MD10的最高位M10.7到最低位M13.0,按以下顺序排列:
    M10.7 M10.6 ... M10.0 M11.7 ... M11.0 ... M13.7 ... M13.0‌

‌
