ELK Stack 进阶指南：Kibana 与 Filebeat 部署实践

Kibana 部署与配置

Kibana 简介

• 开源可视化平台，为 Elasticsearch 集群提供友好的 Web 管理界面
• 支持日志数据的汇总、分析和搜索功能

文档路径: https://www.elastic.co/guide/en/kibana/current/setup.html

安装步骤

1. 下载安装

   wget https://artifacts.elastic.co/downloads/kibana/kibana-6.5.2-x86_64.rpm
   rpm -ivh kibana-6.5.2-x86_64.rpm

2. 核心kibana配置 (/etc/kibana/kibana.yml)

   server.port: 5601	 # 端口
   server.host: "0.0.0.0" 	# 监听所有,允许所有人能访问
   elasticsearch.url: "http://10.1.1.12:9200"	 # ES集群的路径
   logging.dest: /var/log/kibana.log	 # 这里加了kibana日志,方便排错与调试

3. 服务管理

   # 日志要自己建立,并修改owner和group属性
   touch /var/log/kibana.log
   chown kibana.kibana /var/log/kibana.log

   systemctl start kibana
   systemctl enable kibana

   lsof -i:5601
   COMMAND PID 	USER 	FD  TYPE  DEVICE  SIZE/OFF   NODE  NAME
   node 	10420   kibana 	11u  IPv4 111974  0t0 		TCP   *:esmagent (LISTEN)

4. 通过浏览器访问 http://kibana服务器IP:5601



kibana汉化配置

https://github.com/anbai-inc/Kibana_Hanization/

• 使用 GitHub 汉化项目：anbai-inc/Kibana_Hanization
• 需要 Python 环境，执行汉化脚本后重启服务

wget https://github.com/anbaiinc/Kibana_Hanization/archive/master.zip
unzip Kibana_Hanization-master.zip -d /usr/local
cd /usr/local/Kibana_Hanization-master/
# 这里要注意:1,要安装python; 2,rpm版的kibana安装目录为/usr/share/kibana/
python main.py /usr/share/kibana/
# 汉化完后需要重启
systemctl stop kibana
systemctl start kibana

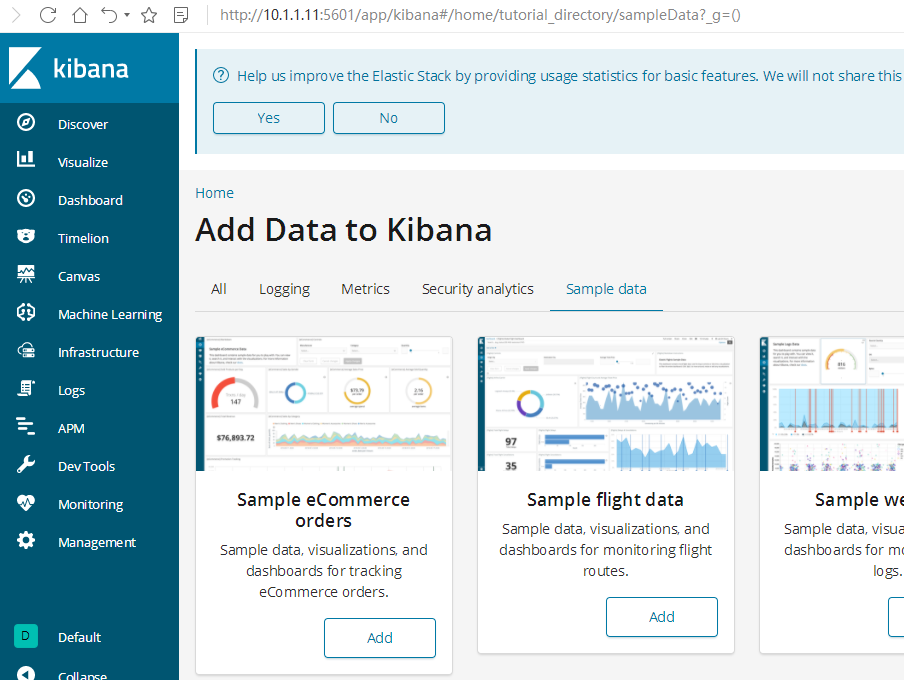

再次通过浏览器访问 http://kibana 服务器IP:5601

---

Kibana 数据可视化

核心功能模块

• Discover：数据探索
• Visualize：可视化图表
• Dashboard：数据仪表板
• DevTools：开发工具

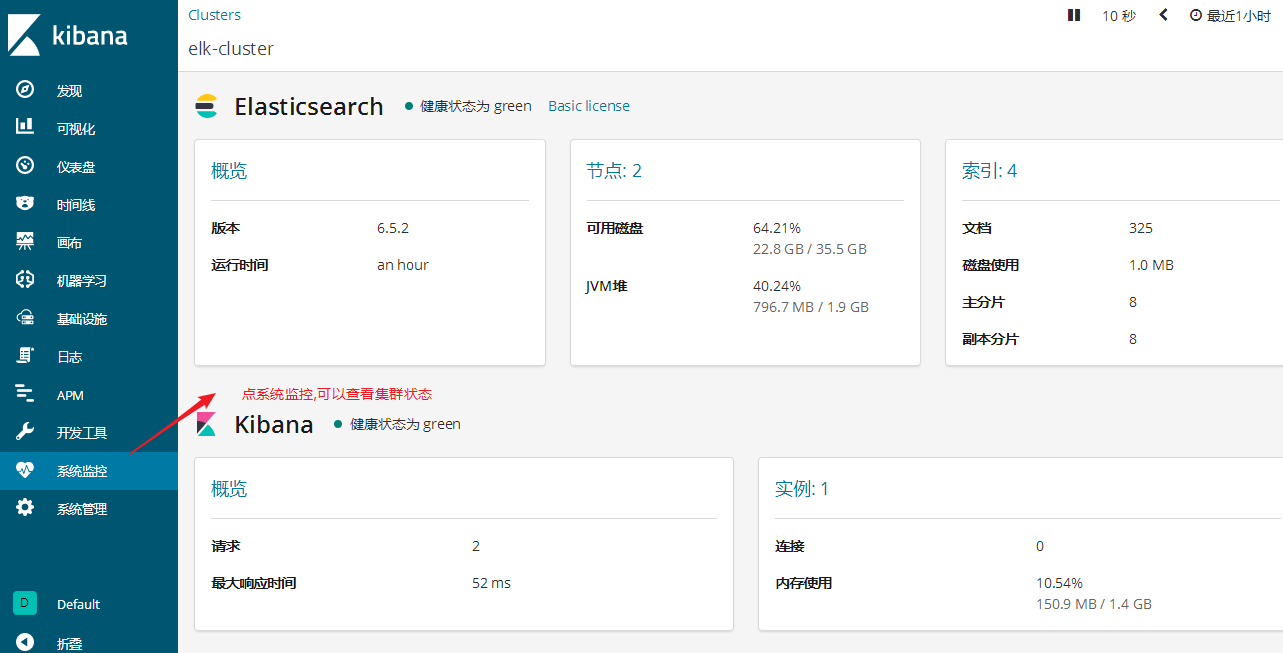

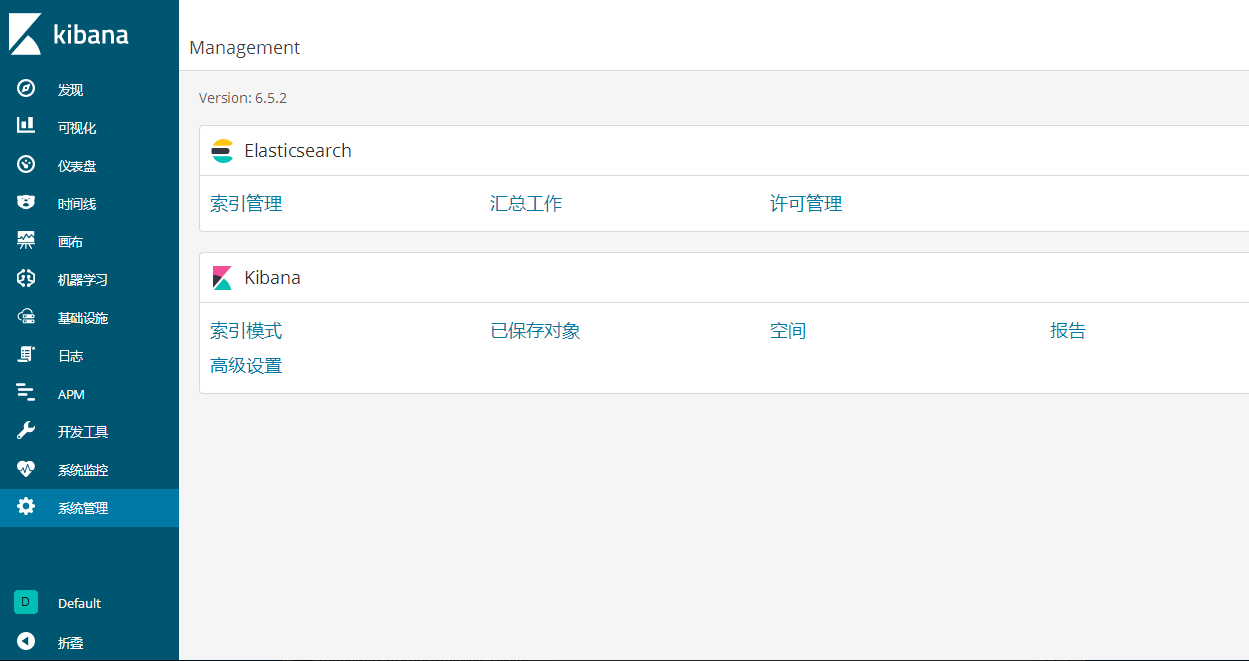

• Management：系统管理

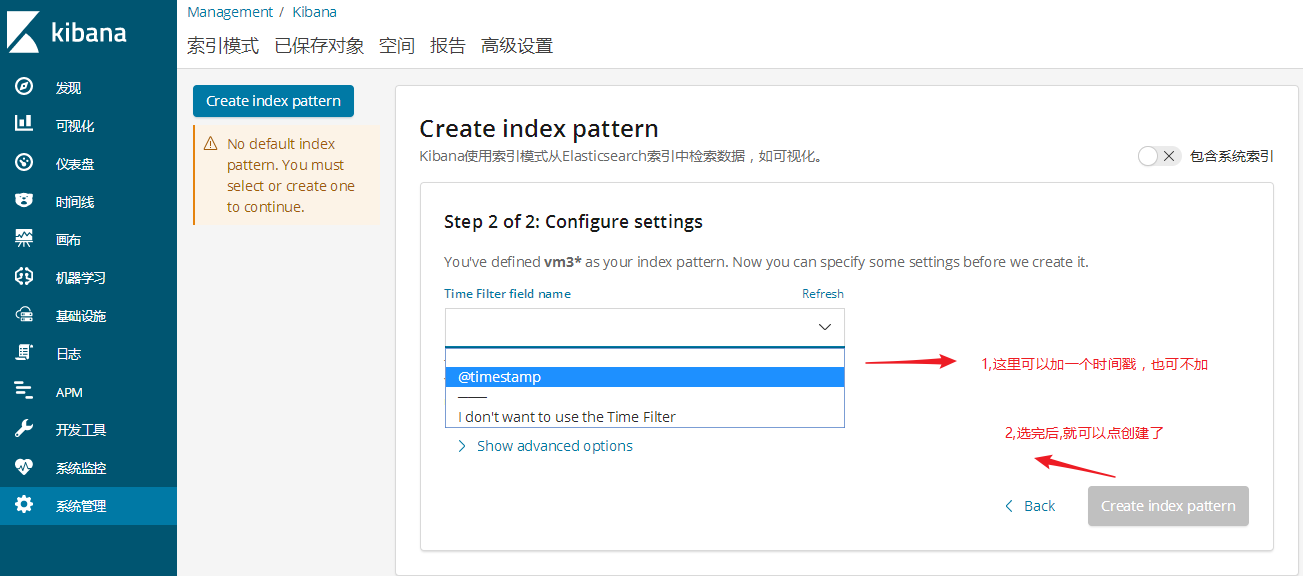

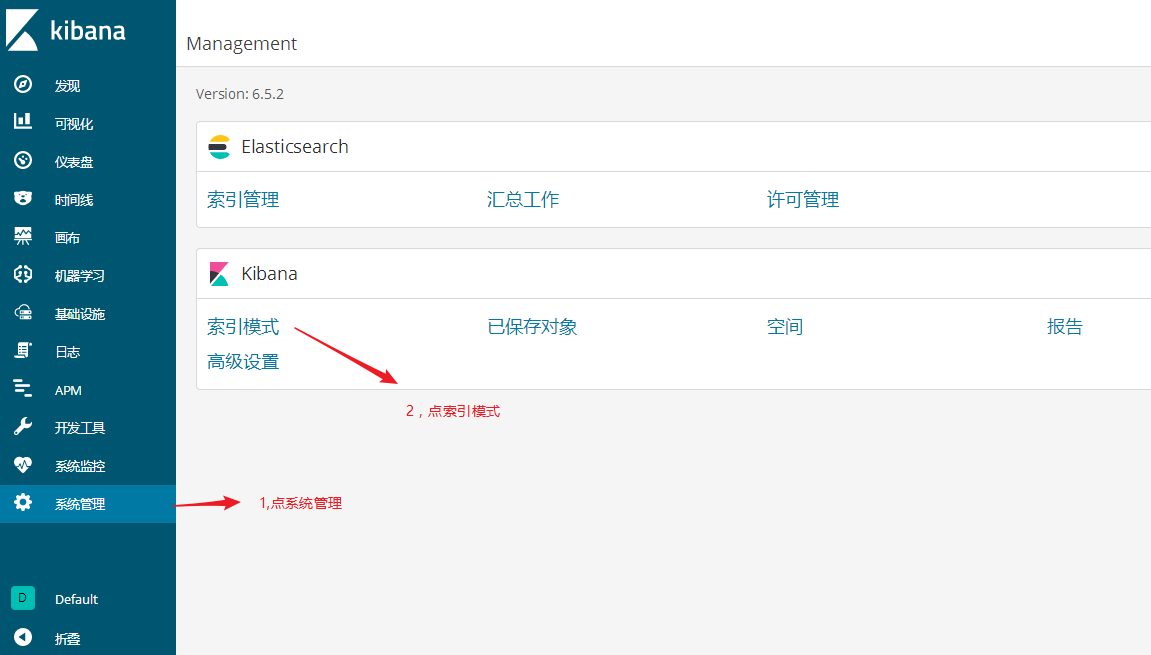

索引模式创建

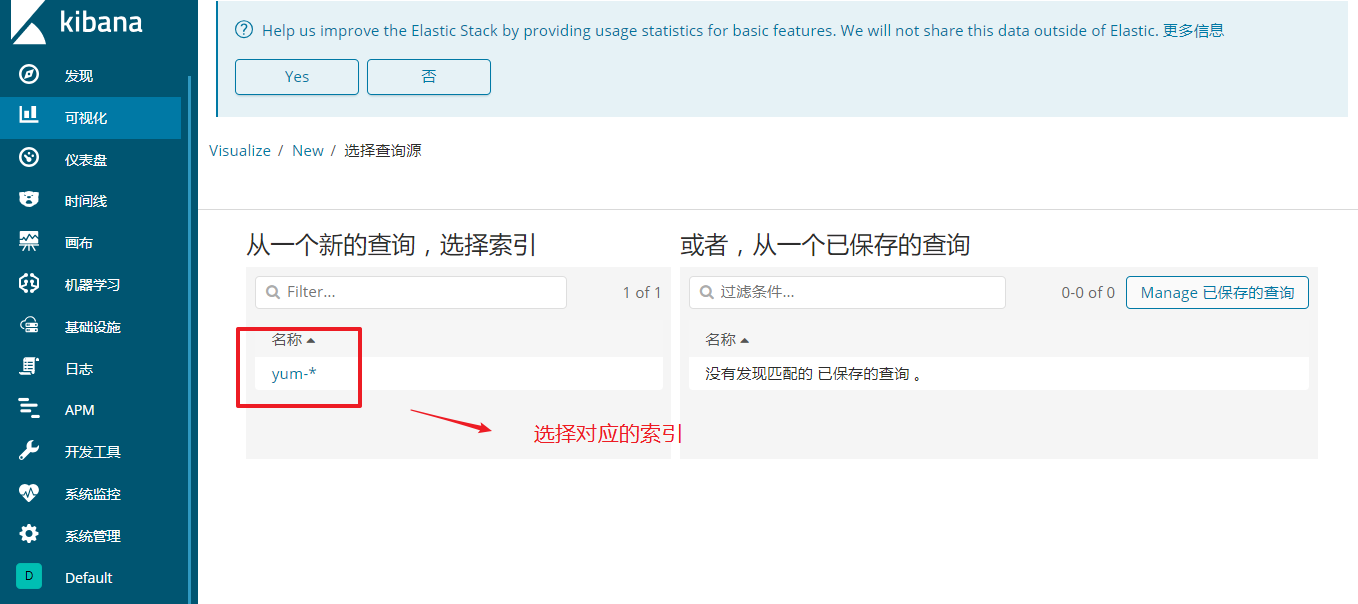

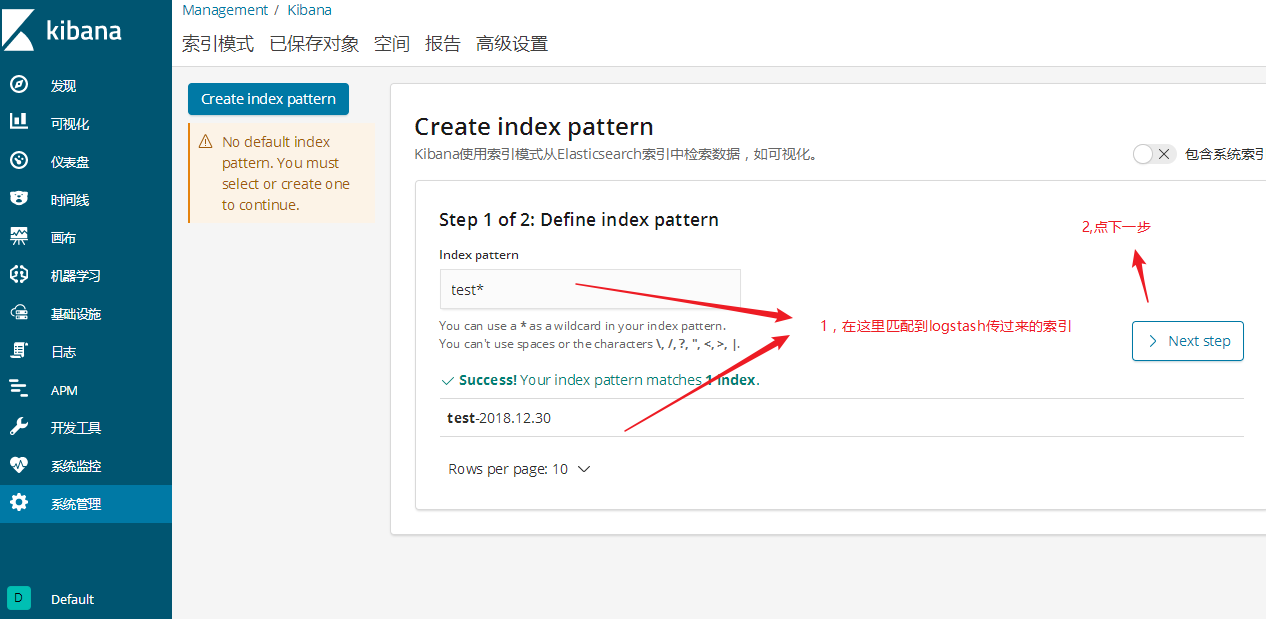

1. 定义索引模式 （如 test*）
2. 配置时间过滤字段（可选时间戳字段）

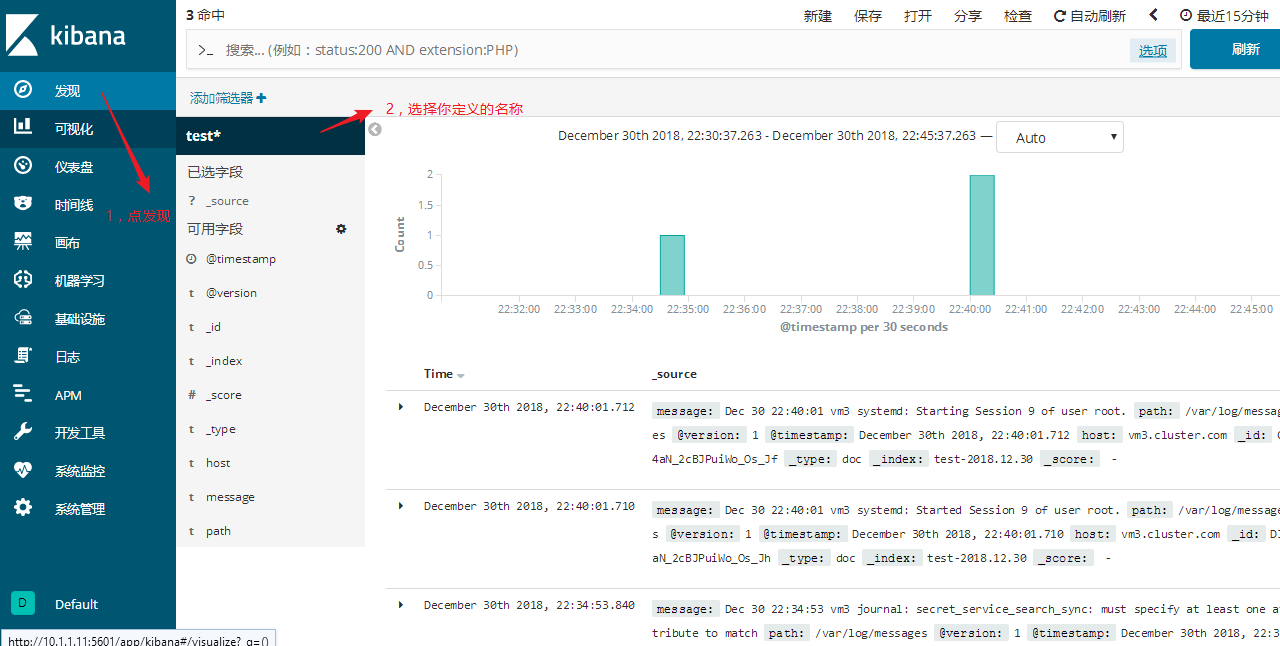

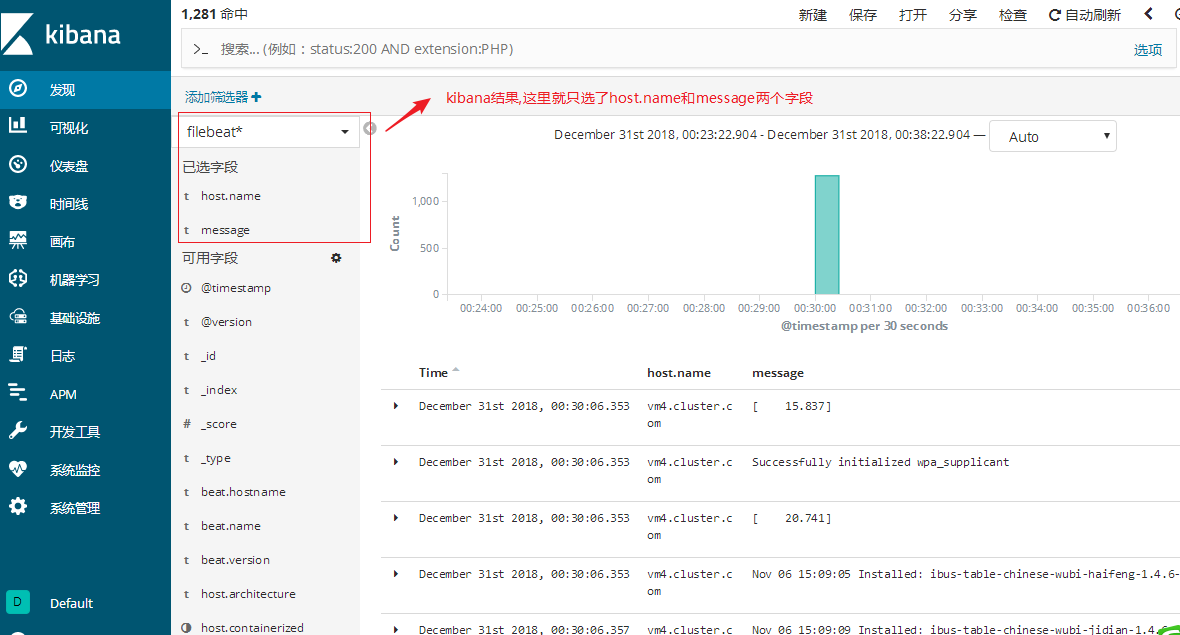

3. 数据探索：通过 Discover 界面查看和分析数据

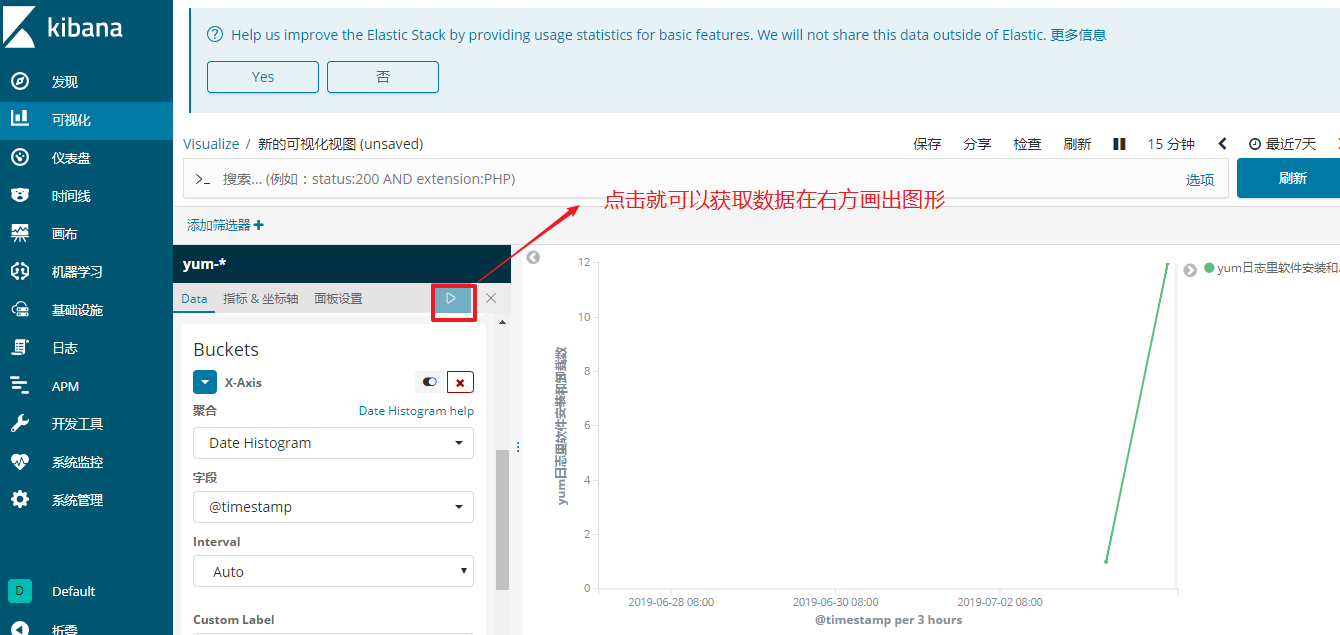

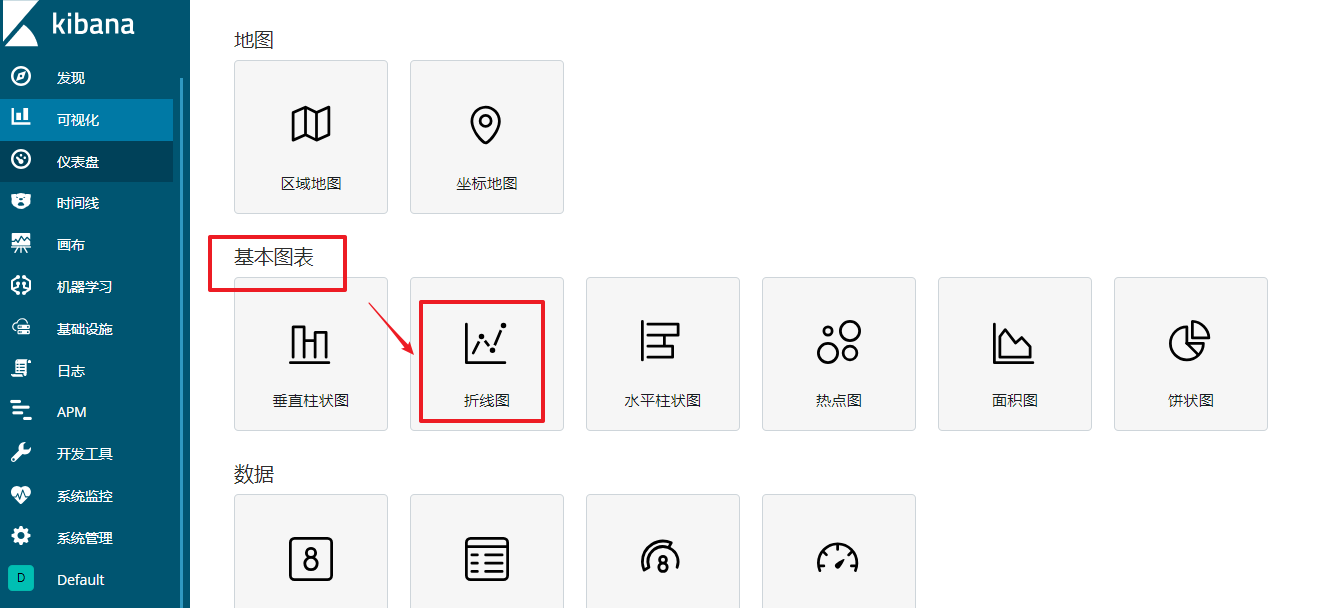

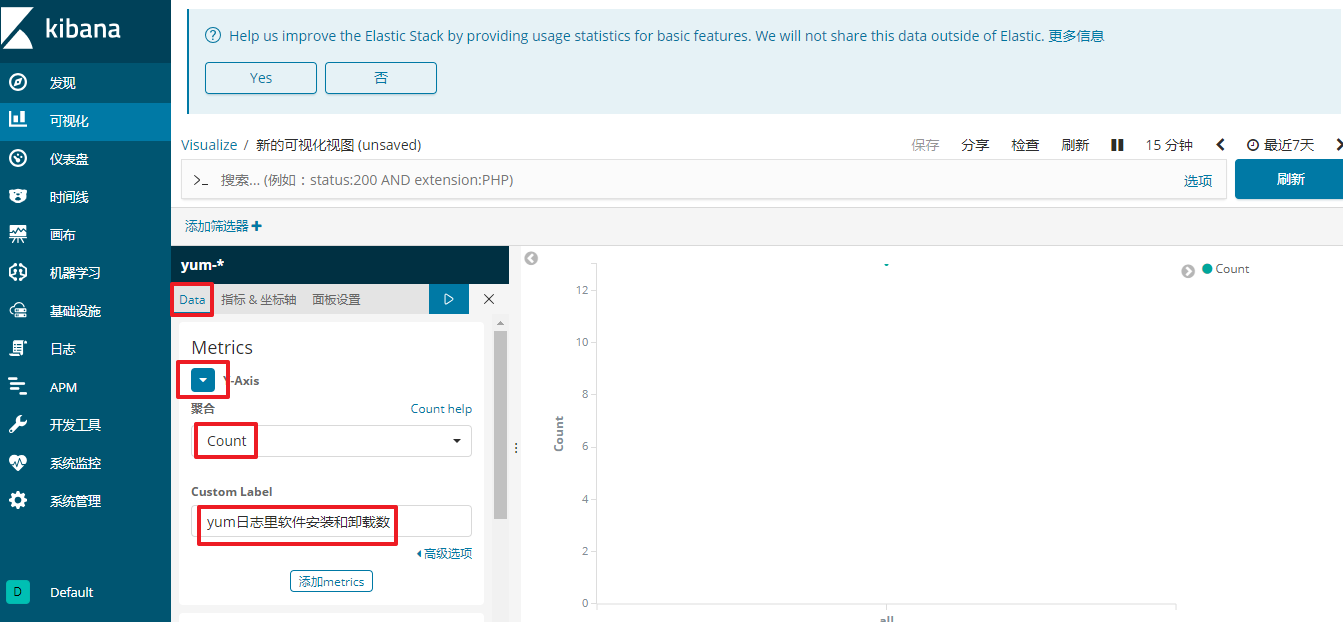

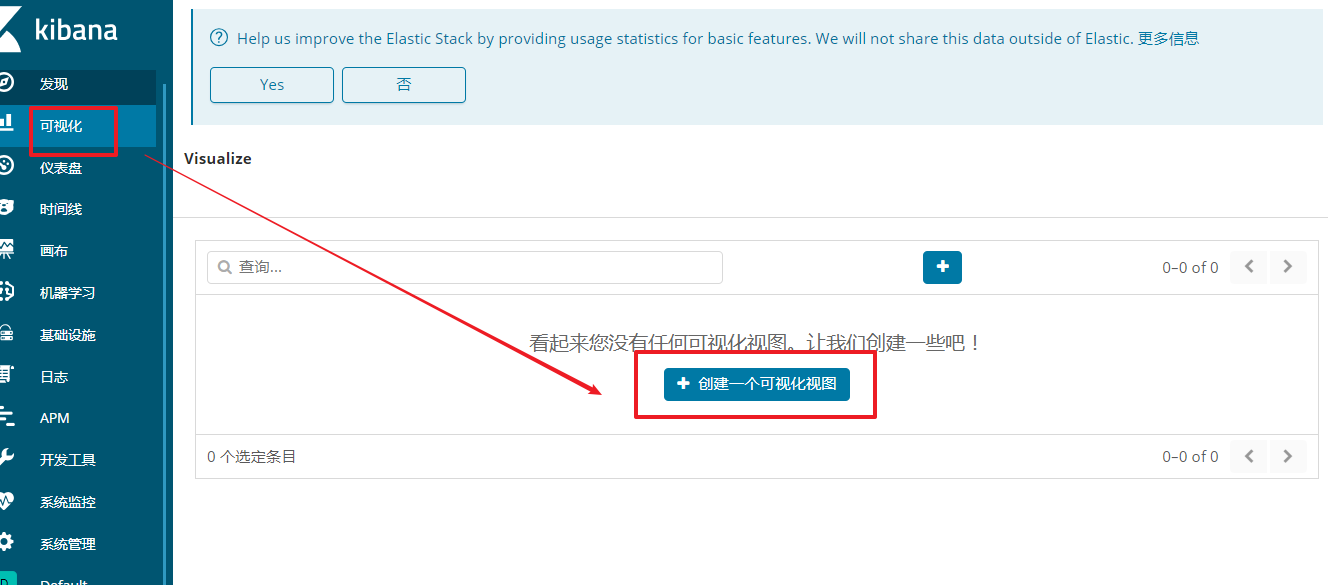

可视化图表制作

• 支持多种图表类型：柱状图、折线图、饼图等
• 基于时间序列的数据分析

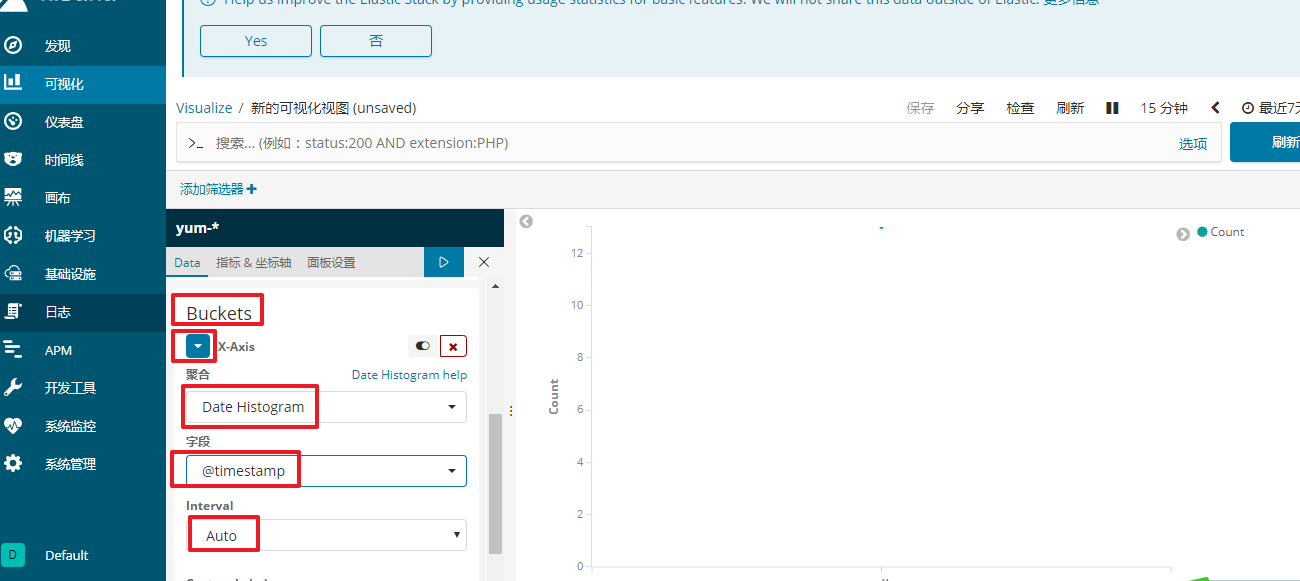

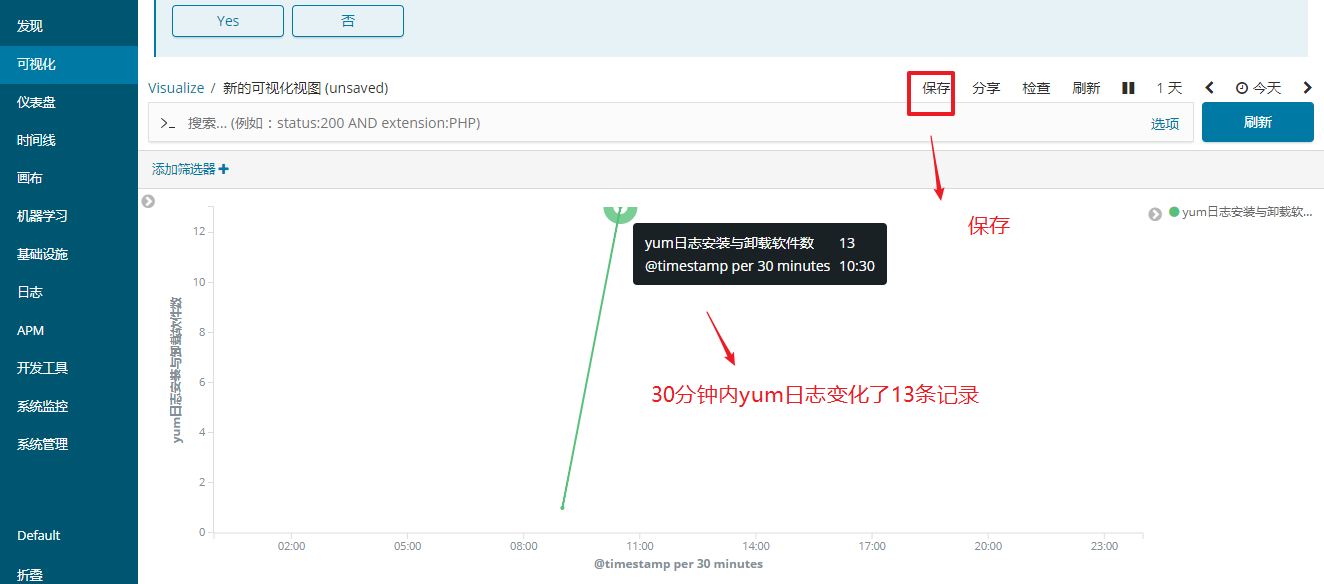

• 可自定义时间间隔（如每30分钟统计）

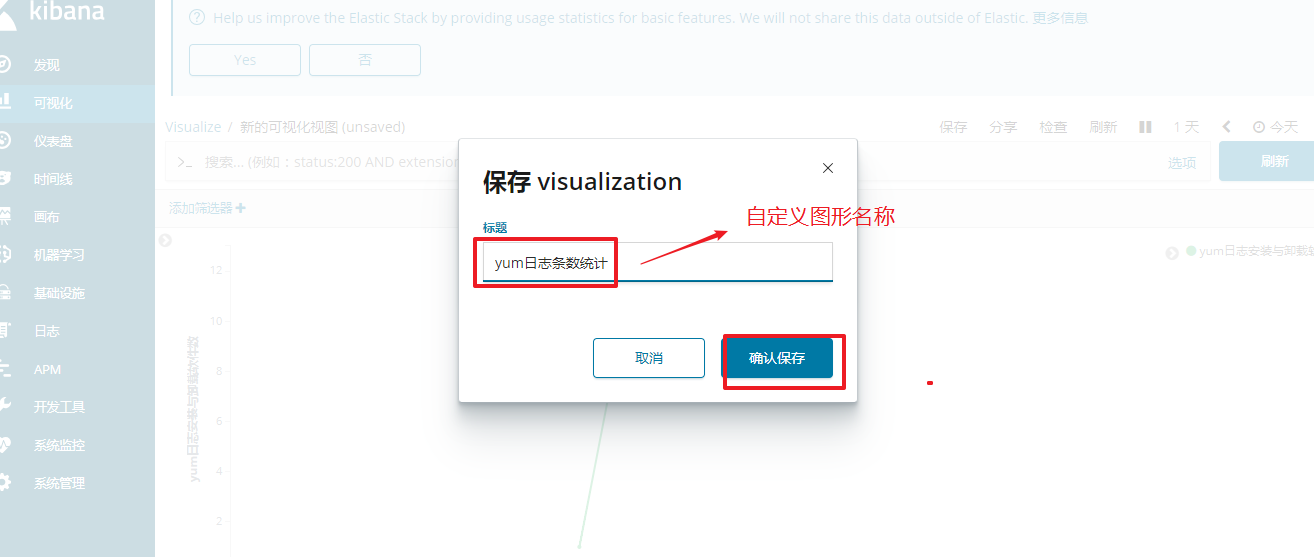

• 支持保存和分享可视化结果

---

Filebeat 日志收集

Filebeat 优势

• 轻量级设计：相比 Logstash 资源消耗更低
• 高效采集：专为日志文件收集优化
• 简化部署：在应用服务器上部署更加便捷

Beats 家族

• Filebeat：文件（收集日志文件数据）
• Metricbeat：指标 （收集系统、进程和文件系统级别的 CPU 和内存使用情况等数据）
• Packetbeat：网络数据（收集网络流量数据）
• Winlogbeat：windows事件日志（收集 Windows 事件日志数据）
• Auditbeat：审计数据 （收集审计日志）
• Heartbeat：运行时间监控 （收集系统运行时的数据）

---

⚙️ Filebeat 部署实践

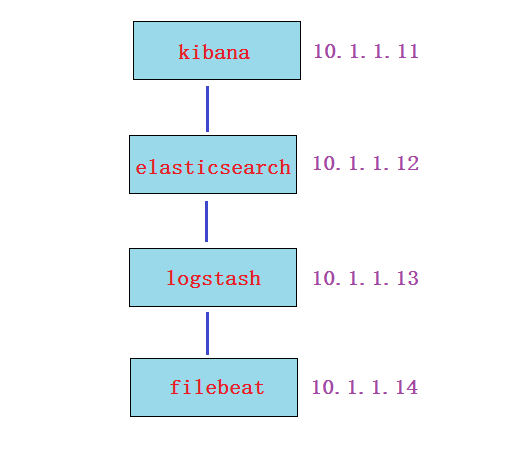

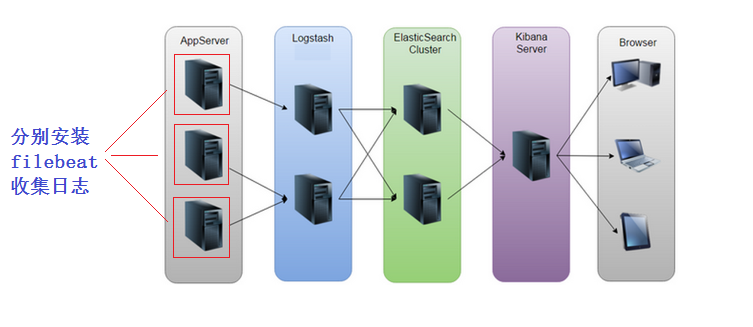

架构拓扑

Filebeat (10.1.1.14) → Logstash (10.1.1.13) → Elasticsearch (10.1.1.12) → Kibana (10.1.1.11)

直接传输至 ES 集群配置

第1步: 下载并安装filebeat(再开一台虚拟机vm4模拟filebeat, 内存1G就够了, 安装filebeat)

wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-6.5.2-x86_64.rpm
rpm -ivh filebeat-6.5.2-x86_64.rpm

第2步: 配置filebeat收集日志/etc/filebeat/filebeat.yml

filebeat.inputs:
- type: log
enabled: true 	# 改为true
paths:
- /var/log/*.log 	# 收集的日志路径
filebeat.config.modules:
path: ${path.config}/modules.d/*.yml
reload.enabled: false
setup.template.settings:
index.number_of_shards: 3
setup.kibana:
output.elasticsearch: 	# 输出给es集群
hosts: ["10.1.1.12:9200"] 	# es集群节点ip
processors:
- add_host_metadata: ~
- add_cloud_metadata: ~

第3步: 启动服务

systemctl start filebeat
systemctl enable filebeat

第4步: 验证

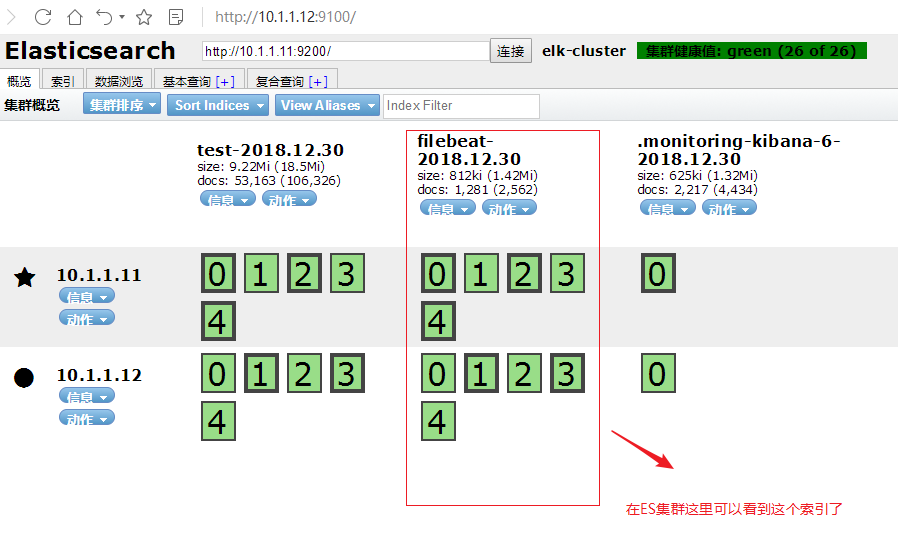

在es-head和kibana上验证

filebeat传输给logstash

第1步: Logstash 配置 /etc/logstash/conf.d/test.conf

input {
    beats {
        port => 5044
    }
}

output {
    elasticsearch {
        hosts => ["10.1.1.12:9200"]
        index => "filebeat2-%{+YYYY.MM.dd}"
    }
    stdout {}
}

第2步:开放5044端口给filebeat连接，并重启logstash服务

cd /usr/share/logstash/bin/
# 如果前面有使用后台跑过logstash实例的请kill掉先
pkill java
./logstash --path.settings /etc/logstash/ -r -f /etc/logstash/conf.d/test.conf

第3步:Filebeat 配置/etc/filebeat/filebeat.yml

filebeat.inputs:
- type: log
	enabled: true 	# 改为true
	paths:
		- /var/log/*.log 	# 收集的日志路径
filebeat.config.modules:
	path: ${path.config}/modules.d/*.yml
	reload.enabled: false
setup.template.settings:
	index.number_of_shards: 3
setup.kibana:
output.logstash: 	# 这两句非常重要,表示日志输出给logstash
	hosts: ["10.1.1.13:5044"] 	# IP为logstash服务器的IP;端口5044对应logstash上的配置
processors:
	- add_host_metadata: ~
	- add_cloud_metadata: ~

第4步: 启动服务

systemctl stop filebeat
systemctl start filebeat

第5步: 去ES-head上验证

第6步:在kibana创建索引模式(过程省略，参考上面的笔记操作),然后点发现验证

---

filebeat Nginx 日志收集实战

部署步骤

1. 安装 Nginx

   在filebeat这台服务器上安装nginx,启动服务。并使用浏览器访问刷新一下，模拟产生一些相应的日志 (强调: 我们在这里是模拟的实验环境，一定要搞清楚实际情况下是把filebeat安装到nginx服务器去收集日志)

   yum install epel-release -y
   yum install nginx -y
   systemctl restart nginx
   systemctl enable nginx

2. 配置 Filebeat /etc/filebeat/filebeat.yml

   filebeat.inputs:
   - type: log
   	enabled: true
   	paths:
   		- /var/log/*.log
   		- /var/log/nginx/access.log 	# 只在这里加了一句nginx日志路径(按需求自定义即可)
   filebeat.config.modules:
   	path: ${path.config}/modules.d/*.yml
   	reload.enabled: false
   setup.template.settings:
   	index.number_of_shards: 3
   setup.kibana:
   output.logstash:
   	hosts: ["10.1.1.13:5044"]
   processors:
   	- add_host_metadata: ~
   	- add_cloud_metadata: ~

3. 重启服务验证

   systemctl stop filebeat
   systemctl start filebeat

4. 验证(在kibana或es-head上查询)

实验中易产生的问题总结:

• filebeat配置里没有把output.elasticsearch改成output.logstash
• filebeat在收集/var/log/*.log日志时，需要对日志进行数据的改变或增加，才会传。当/var/log/yum.log增加了日志数据会传输，但不会触发配置里的其它日志传输。(每个日志的传输是独立的)
• filebeat收集的日志没有定义索引名称, 我这个实验是在logstash里定义的。(此例我定义的索引名叫filebeat2-%{+YYYY.MM.dd})
• es-head受资源限制可能会关闭了，你在浏览器上验证可能因为缓存问题，看不到变化的结果。
• 区分索引名和索引模式(index pattern)名

---

高级过滤功能

filebeat日志内容过滤/etc/filebeat/filebeat.yml

filebeat.inputs:
- type: log
	enabled: true
	paths:
		- /var/log/yum.log
		- /var/log/nginx/access.log
	include_lines: ['Installed'] 表示收集的日志里有Installed关键字才会收集
filebeat.config.modules:
	path: ${path.config}/modules.d/*.yml
	reload.enabled: false
setup.template.settings:
	index.number_of_shards: 3
setup.kibana:
output.logstash:
	hosts: ["10.1.1.13:5044"]
processors:
	- add_host_metadata: ~
	- add_cloud_metadata: ~

重启服务

systemctl restart filebeat

测试方法:

通过 yum install 和 yum remove 产生日志,检验结果

结果为: yum install 安装可以收集, yum remove 卸载的不能收集

其它参数可以自行测试

• exclude_lines
• exclude_files

可用过滤参数

• include_lines：包含特定内容的行
• exclude_lines：排除特定内容的行
• exclude_files：排除特定文件

---

常见问题排查

部署注意事项

• 确保正确切换 output.elasticsearch 与 output.logstash
• 日志文件需要实际产生新内容才会触发传输
• 每个日志文件的传输处理是独立的
• 区分索引名称与索引模式名称的概念
• 注意 ES-head 插件可能因资源限制自动关闭

验证方法

• 通过 Kibana 创建索引模式进行数据验证

• 使用 ES-head 查看索引状态
