一体化液位水温传感器的应用环境介绍 液位传感器

本系列液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件,并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转换为标准输出信号,充分发挥了传感器的技术优势,使本系列液位变送器具有优良的性能。它抗干扰、温度漂移小、稳定性高,具有很高的测量精度,是工业自动化领域理想的液位测量仪表。

功能特点

◆采用扩散硅压力敏感元件和膜片隔离技术

◆电缆连接,直接投入现场,安装简便

◆放大电路采用集成芯片,宽电压供电

◆防堵塞、防结垢

◆防雷击、截频干扰设计、抗干扰能力强

◆接线反向和过压保护、限流保护(仅电流输出)

◆稳定性好、响应速度快

技术参数

测量介质:水(H2O)或与接触材质兼容

整体材质:膜片316L不锈钢(接触)

外壳 304不锈钢(接触)

密封件 丁腈橡胶(接触)

线缆 丁腈橡胶、聚氨酯等 (接触)

量程范围:0~1~200mH2O

输出信号:4~20mA

RS485(标准Modbus-RTU协议)

(0~10V DC、0~5V DC、1~5V DC、0.5~2.5V DC定制)

供电电压:10~30V DC 常规

12~30V DC 常规(输出0~10VDC)

5~8V DC 定制(输出为0.5~4.5V DC)

精度等级: 0.5%FS

工作条件:介质温度 -20~80℃ 环境温度 -40~85℃

温度范围:-20~80℃

测量误差:±1℃

温度补偿:-10~55℃

抗震性能:10g(20...2000Hz)

过载能力:200%满量程

响应频率:模拟信号输出≤600Hz、数字信号输出≤10Hz

稳定性能:±0.1% FS/年

分 辨 率:1.0mm(30m以内)

温度漂移:±0.01%FS/℃(温度补偿范围内)

整体重量:探头≈290g 线缆每米≈60g

防护等级:IP68

功率峰值:电流型≤0.02Us(W) 数字型≤0.015Us(W)

负载特性:电流型负载≤{(Us-7.5)÷0.02(Us=供电电压)}Ω

适用范围

可用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

尺寸、重量

外型尺寸:φ28*105mm

整机重量:500(g)

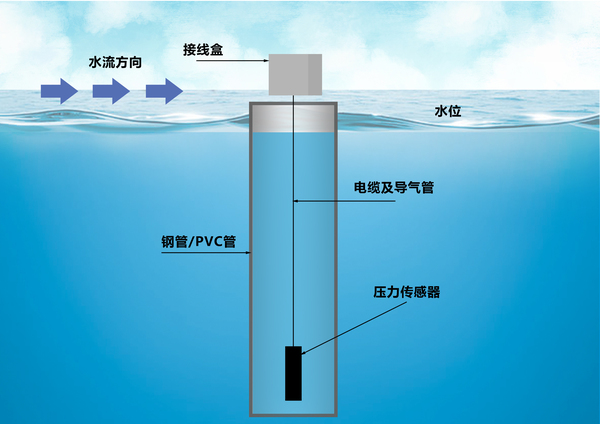

安装示意图

安装到一个防护管里,管底部打上孔 ,保证水与外界是连通的,主要目的是防止水的晃动影响水位的测量。
