1、基础知识
路由器的作用：让不同类型的网络之间可以互联访问。
路由器工作原理：通过路由表对各类设备的ip分组进行转发，表中的路由项有直连路由项、静态路由项、动态路由项。
2、实验

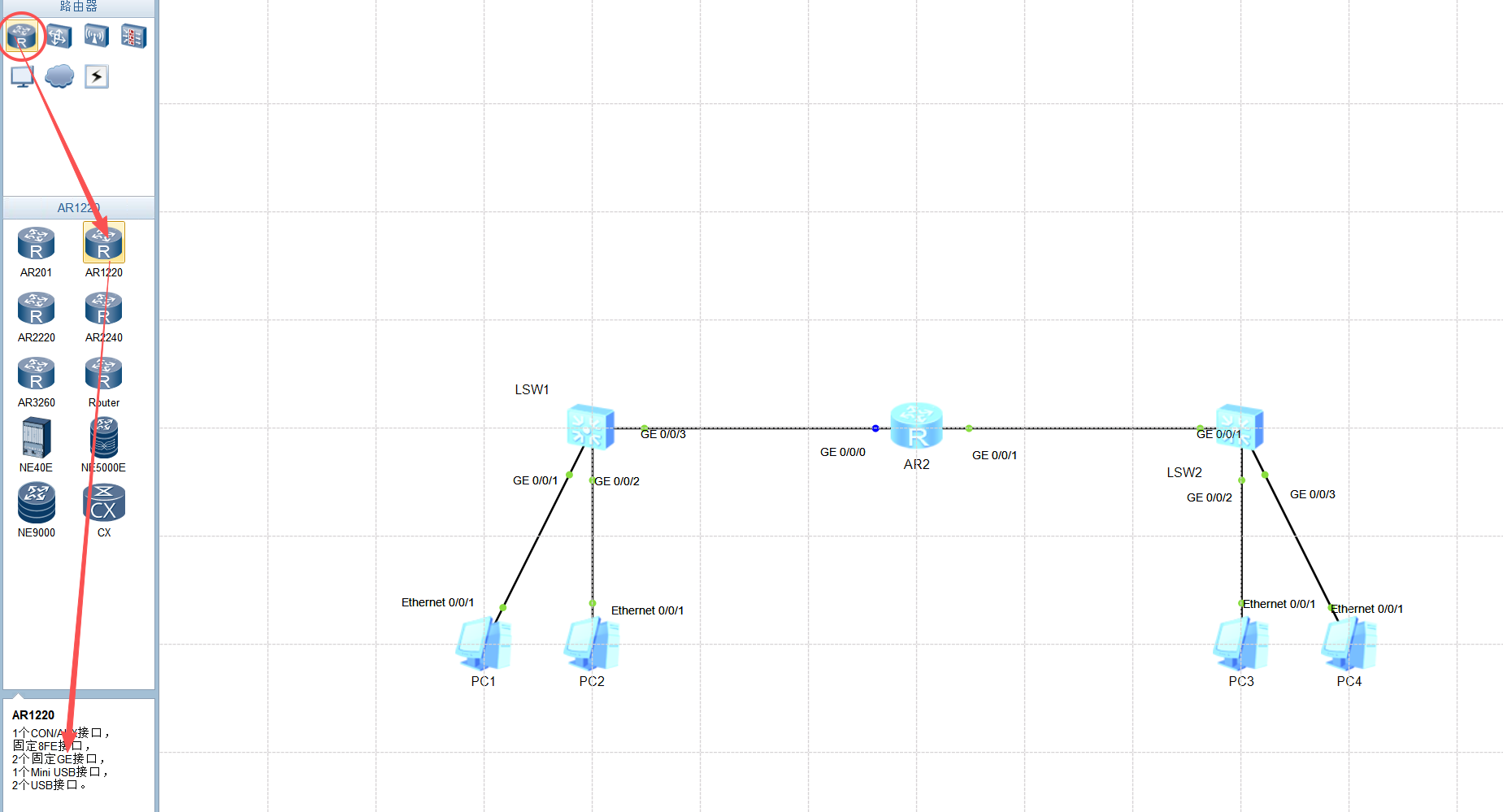

本次实验是直连路由项，通过配置路由器的端口ip地址和子网掩码，会自动生成直连路由项。实验图如下，注意路由器选择有两个千兆口的，8个以太网口。

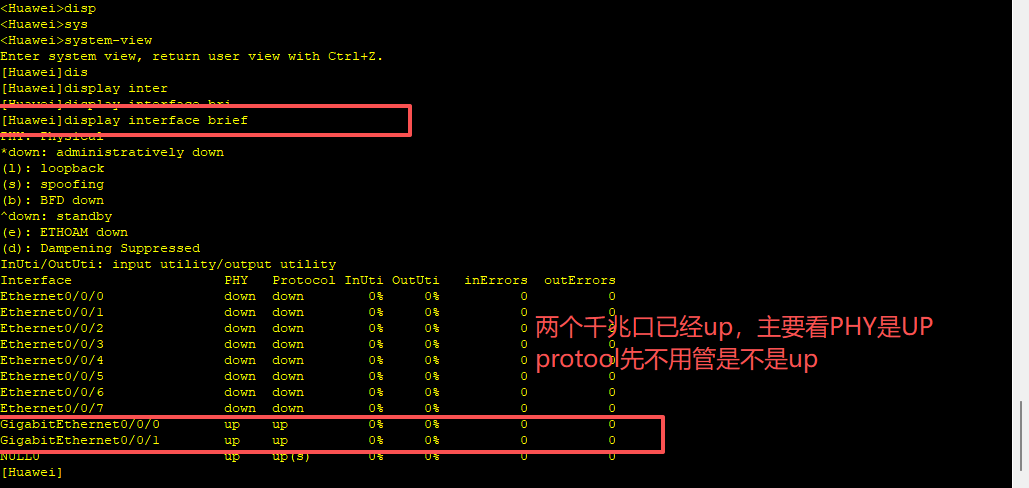

1、查看路由器的具体情况（我这里AR2只是名字而已，第一次选择对的路由器名字是AR1）

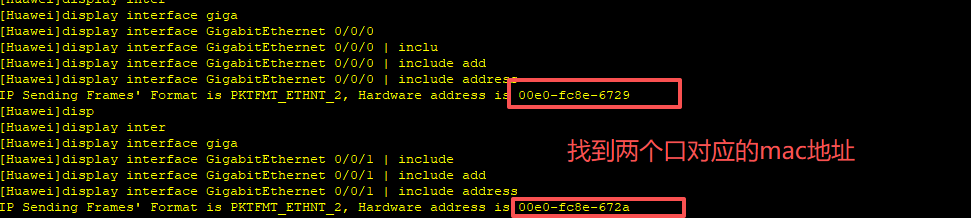

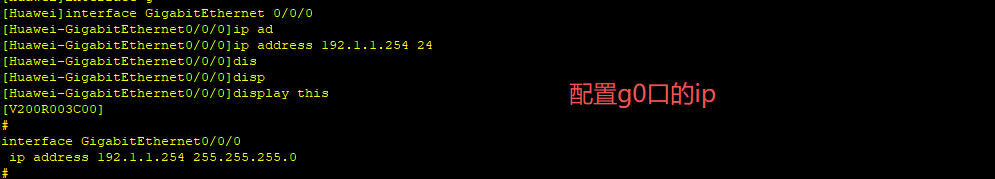

2、配置路由器两个千兆口的ip和子网掩码，查看配置信息和对应的mac地址

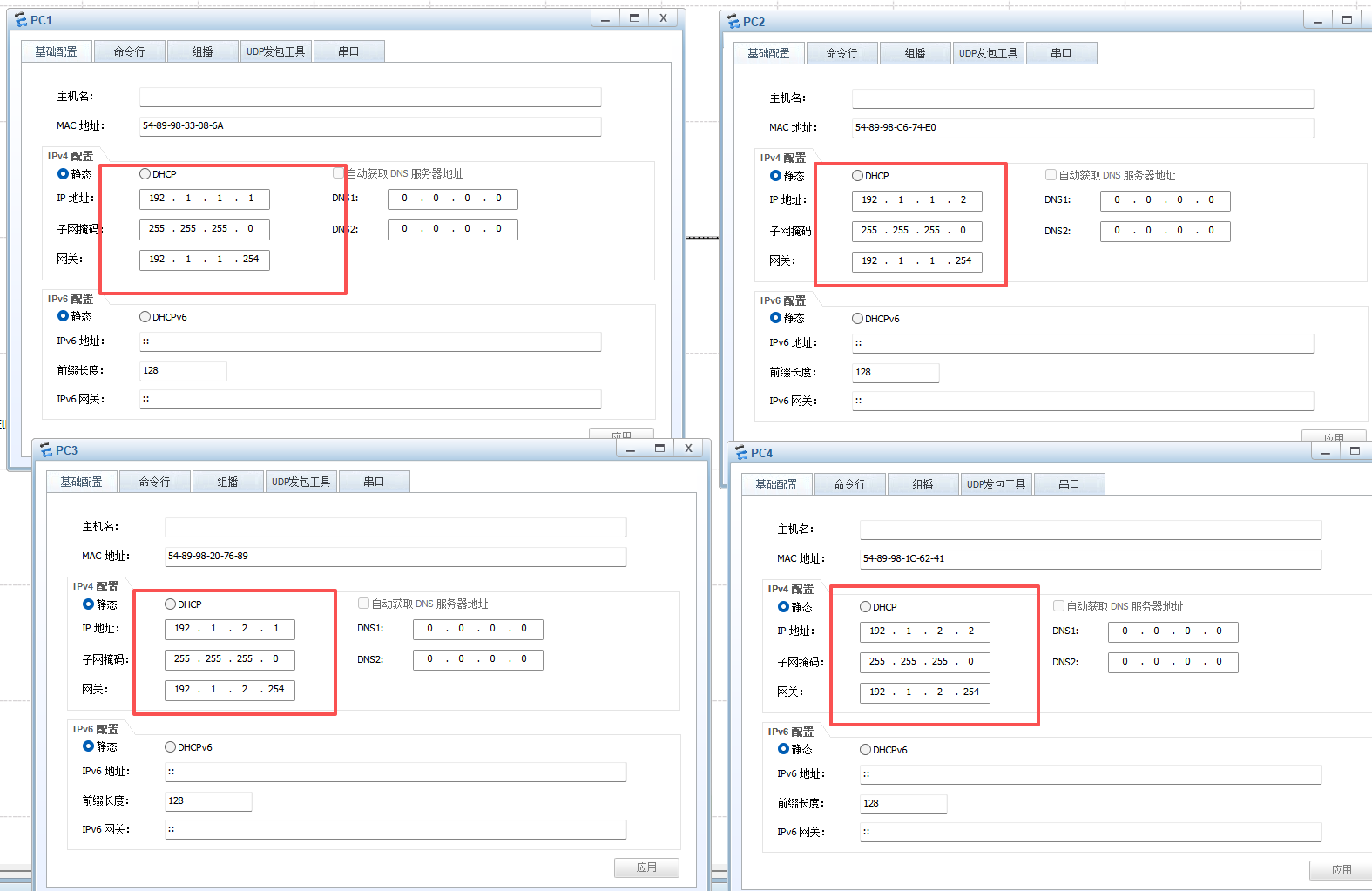

3、配置pc1~pc4的ip、子网掩码、网关。

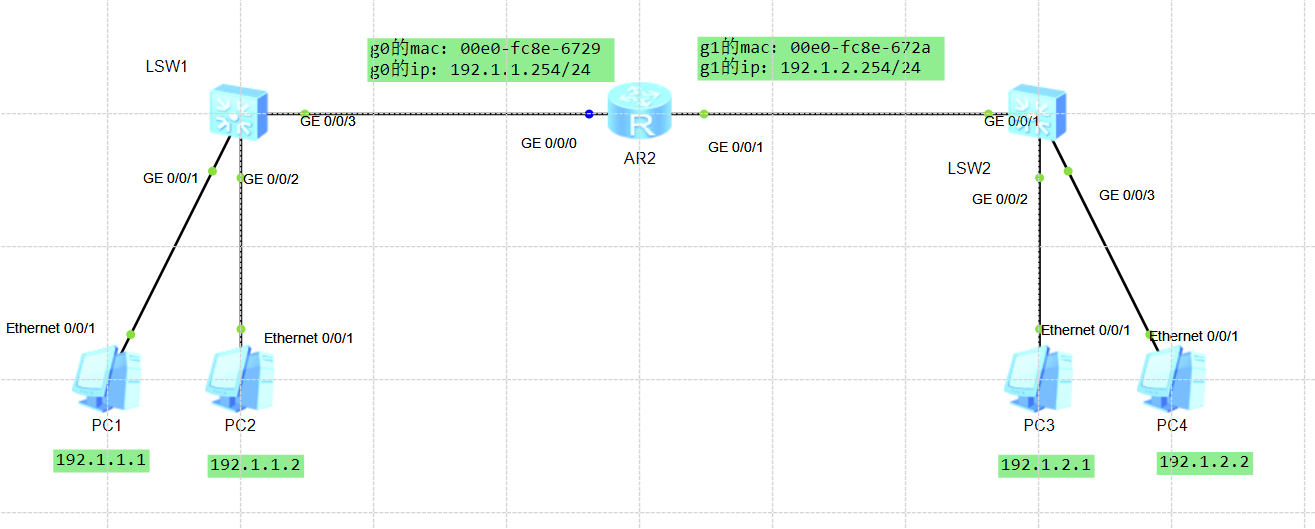

配置好后的实验图如下：

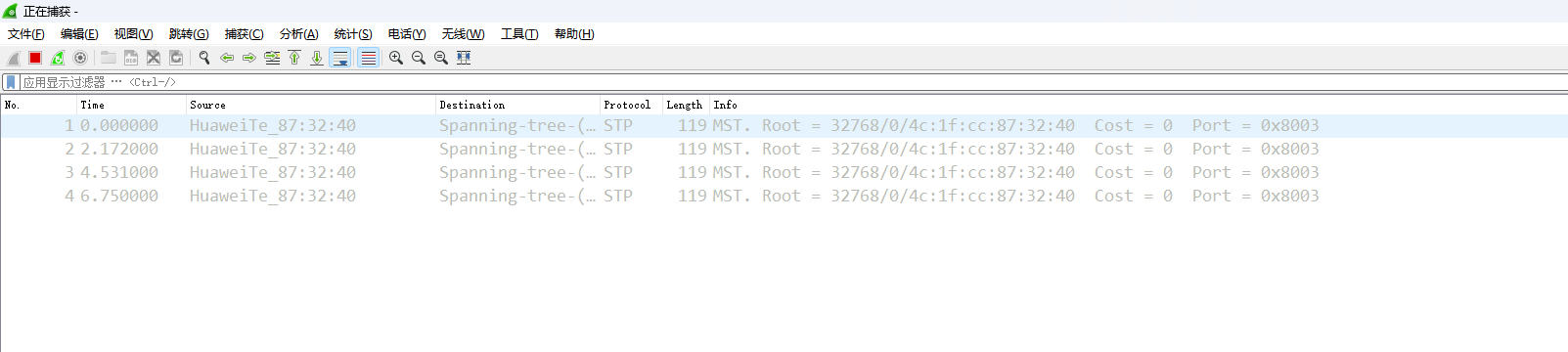

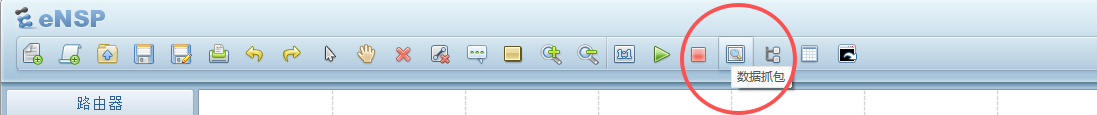

4、点击数据抓包，选择两个口。

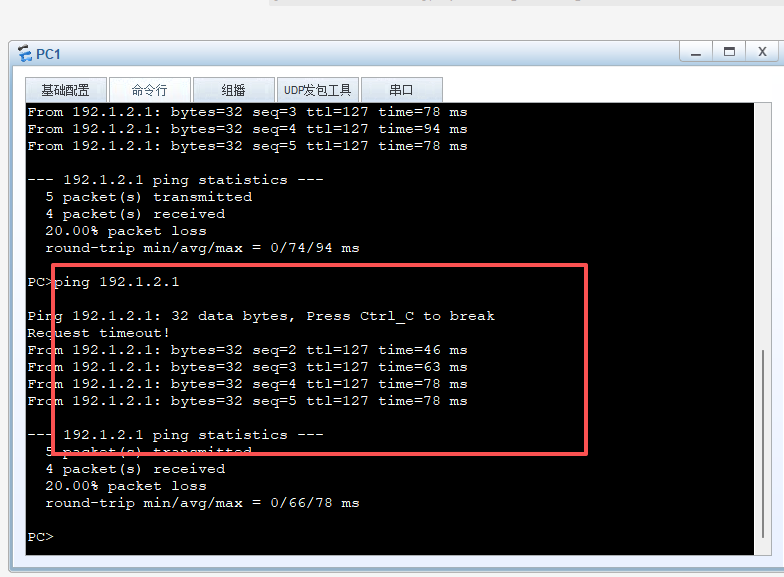

5、在pc1的命令行去ping pc3，

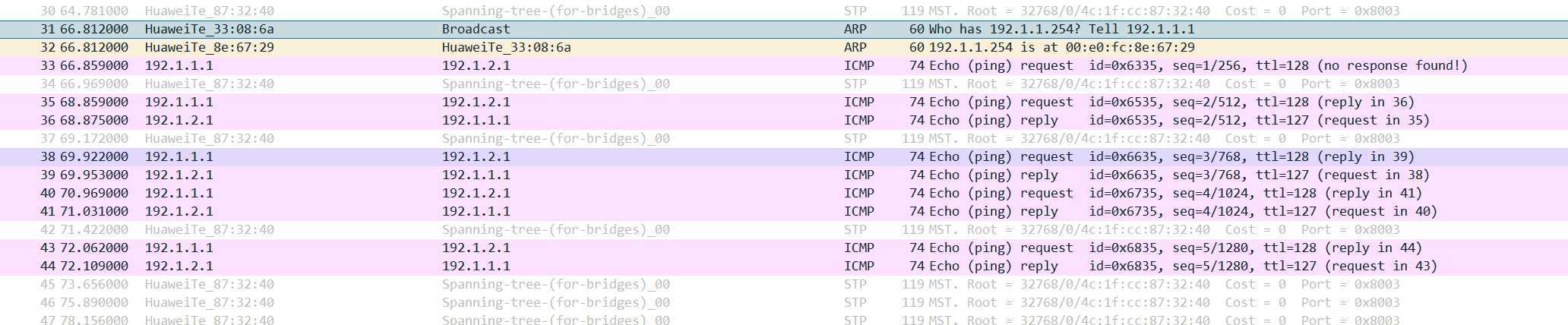

抓包的g0口结果如下。
第31行 是pc1的mac地址发送了一条广播，"谁有ip是192.1.1.254？把结果告诉我pc1（192.1.1.1）"，这里是通过ARP地址解析协议进行的发送，ARP作用是局域网广播来解析IP得到MAC。
第32行 是有主机回复，"ip192.1.1.254的主机mac是00:e0:fc:8e:67:29"，该口对应的就是直连路由的g0口mac地址。一旦pc1得到了这个mac地址后，后续的以太帧直接发给这个mac地址的主机，不会再进行广播（broadcast）。
第33条 是主机pc1向pc3发送icmp（ping）请求，没有收到reply，这里一般是有arp解析延迟。
行 35--41 --- 后续 ICMP Request / Reply 成功配对。
例如行 35/36：192.1.1.1 → 192.1.2.1 的 request，然后 192.1.2.1 → 192.1.1.1 的 reply（ttl 差异：reply 的 ttl=127，说明回复经过一个路由实体，TTL 被减 1）
抓包的g1口抓包分析类似。
