Linux内核链表实现详解

1. 概述

Linux内核链表是内核中最基础也是最重要的数据结构之一，它采用了"侵入式"链表的设计思想，具有高效、灵活、通用的特点。本文档详细介绍Linux内核链表的实现原理、操作函数、应用实例以及设计思想。

2. 基本结构

Linux内核中链表的核心结构定义在include/linux/list.h文件中，其基本结构如下：

c 复制代码

struct list_head {
    struct list_head *next;  // 指向下一个节点的指针
    struct list_head *prev;  // 指向前一个节点的指针
};

这是一个双向链表节点，只包含两个指针：一个指向下一个节点，一个指向前一个节点。

2.1 链表结构示意图

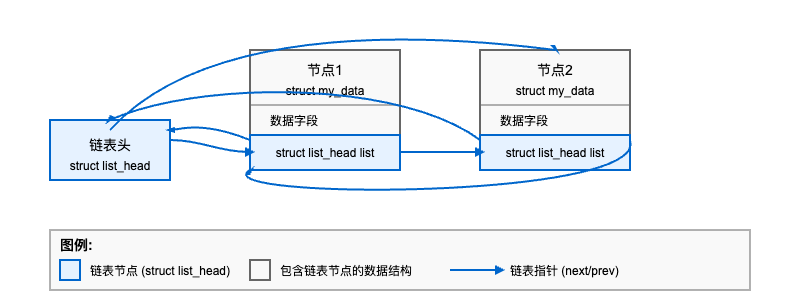

下图展示了Linux内核链表的基本结构和工作原理：

如图所示，Linux内核链表是一个双向循环链表，其中：

链表头是一个struct list_head结构
每个节点都包含一个嵌入的struct list_head成员
链表节点通过next和prev指针相互连接
链表头的next指向第一个节点，prev指向最后一个节点
最后一个节点的next指向链表头，形成一个循环

链表的初始化方式有两种：

静态初始化：

c 复制代码

#define LIST_HEAD_INIT(name) { &(name), &(name) }
#define LIST_HEAD(name) \
    struct list_head name = LIST_HEAD_INIT(name)

动态初始化：

c 复制代码

static inline void INIT_LIST_HEAD(struct list_head *list)
{
    list->next = list;
    list->prev = list;
}

初始化时，链表头的next和prev指针都指向自身，表示一个空链表。

3. 实现原理

3.1 侵入式链表设计

Linux内核链表采用了"侵入式"设计。在传统链表中，链表节点通常包含数据或指向数据的指针：

c 复制代码

// 传统链表节点
struct traditional_node {
    void *data;           // 指向数据的指针
    struct traditional_node *next;
    struct traditional_node *prev;
};

而在Linux内核的侵入式链表中，链表节点被嵌入到数据结构中：

c 复制代码

// 数据结构
struct my_data {
    int id;
    char name[16];
    struct list_head list;  // 嵌入的链表节点
    // 其他数据...
};

3.2 container_of宏

container_of宏是侵入式链表设计的关键，它允许从链表节点指针获取包含该节点的结构体指针：

c 复制代码

/**
 * container_of - 从成员指针获取包含它的结构体指针
 * @ptr:        指向成员的指针
 * @type:       包含该成员的结构体类型
 * @member:     成员在结构体中的名称
 *
 * 返回值: 指向包含该成员的结构体的指针
 */
#define container_of(ptr, type, member) ({                      \
    const typeof( ((type *)0)->member ) *__mptr = (ptr);    \
    (type *)( (char *)__mptr - offsetof(type,member) );})

这个宏的工作原理是：

计算成员在结构体中的偏移量（使用offsetof宏）
从成员的地址减去这个偏移量，得到结构体的起始地址
将结果转换为适当的结构体指针类型

下面是一个图示，展示了container_of宏的工作原理：

复制代码

内存布局:
+---------------------------+
| struct my_data           |
|                           |
| int id;                   |  <-- 结构体起始地址
| char name[16];            |
|                           |
| struct list_head list;    |  <-- 链表节点地址 (ptr)
|                           |
+---------------------------+

offsetof(struct my_data, list) = 链表节点地址 - 结构体起始地址

container_of(ptr, struct my_data, list) = 链表节点地址 - offsetof(struct my_data, list)
                                        = 结构体起始地址

基于container_of宏，Linux内核定义了list_entry宏，用于从链表节点获取包含它的结构体：

c 复制代码

/**
 * list_entry - 从链表节点获取包含它的结构体
 * @ptr:    链表节点指针
 * @type:   包含该节点的结构体类型
 * @member: 链表节点在结构体中的名称
 */
#define list_entry(ptr, type, member) \
    container_of(ptr, type, member)

4. 主要操作函数

Linux内核链表提供了丰富的操作函数，使得链表操作变得简单高效。下面是这些函数的详细介绍。

4.1 链表操作函数参考表

函数名	功能描述	时间复杂度	使用场景
`INIT_LIST_HEAD`	初始化链表头或节点	O(1)	动态初始化链表
`list_add`	在指定节点之后添加新节点	O(1)	实现栈（后进先出）
`list_add_tail`	在指定节点之前添加新节点	O(1)	实现队列（先进先出）
`list_del`	从链表中删除节点	O(1)	移除不再需要的节点
`list_del_init`	删除节点并重新初始化	O(1)	移除节点后可能重新使用
`list_replace`	用新节点替换旧节点	O(1)	替换链表中的节点
`list_move`	将节点移动到另一个链表的头部	O(1)	节点在链表间移动
`list_move_tail`	将节点移动到另一个链表的尾部	O(1)	节点在链表间移动
`list_is_last`	检查节点是否是链表的最后一个节点	O(1)	判断节点位置
`list_empty`	检查链表是否为空	O(1)	判断链表状态
`list_is_singular`	检查链表是否只有一个节点	O(1)	判断链表状态
`list_cut_position`	将链表分割为两个	O(1)	链表分割操作
`list_splice`	将一个链表合并到另一个链表的头部	O(1)	合并两个链表
`list_splice_tail`	将一个链表合并到另一个链表的尾部	O(1)	合并两个链表
`list_splice_init`	合并后重新初始化源链表	O(1)	合并后清空源链表
`list_splice_tail_init`	合并到尾部后重新初始化源链表	O(1)	合并后清空源链表

4.2 遍历宏参考表

宏名	功能描述	使用场景
`list_for_each`	正向遍历链表节点	只需访问链表节点
`list_for_each_prev`	反向遍历链表节点	从尾到头遍历
`list_for_each_safe`	安全地正向遍历（可删除节点）	遍历过程中可能删除节点
`list_for_each_prev_safe`	安全地反向遍历（可删除节点）	反向遍历过程中可能删除节点
`list_for_each_entry`	遍历包含链表节点的结构体	需要访问结构体数据
`list_for_each_entry_reverse`	反向遍历包含链表节点的结构体	从尾到头访问结构体
`list_for_each_entry_safe`	安全地遍历结构体（可删除节点）	遍历过程中可能删除节点
`list_for_each_entry_safe_reverse`	安全地反向遍历结构体（可删除节点）	反向遍历过程中可能删除节点
`list_for_each_entry_continue`	从当前位置继续遍历结构体	中断后继续遍历
`list_for_each_entry_from`	从指定位置开始遍历结构体	从特定位置开始遍历

4.3 添加节点

4.1.1 list_add - 在指定节点之后添加新节点

c 复制代码

static inline void list_add(struct list_head *new, struct list_head *head)
{
    __list_add(new, head, head->next);
}

4.1.2 list_add_tail - 在指定节点之前添加新节点

c 复制代码

static inline void list_add_tail(struct list_head *new, struct list_head *head)
{
    __list_add(new, head->prev, head);
}

4.2 删除节点

4.2.1 list_del - 从链表中删除节点

c 复制代码

static inline void list_del(struct list_head *entry)
{
    __list_del(entry->prev, entry->next);
    entry->next = LIST_POISON1;
    entry->prev = LIST_POISON2;
}

4.2.2 list_del_init - 删除节点并重新初始化

c 复制代码

static inline void list_del_init(struct list_head *entry)
{
    __list_del_entry(entry);
    INIT_LIST_HEAD(entry);
}

4.3 移动节点

4.3.1 list_move - 将节点从一个链表移动到另一个链表的头部

c 复制代码

static inline void list_move(struct list_head *list, struct list_head *head)
{
    __list_del_entry(list);
    list_add(list, head);
}

4.3.2 list_move_tail - 将节点从一个链表移动到另一个链表的尾部

c 复制代码

static inline void list_move_tail(struct list_head *list, struct list_head *head)
{
    __list_del_entry(list);
    list_add_tail(list, head);
}

4.4 链表合并

4.4.1 list_splice - 将一个链表合并到另一个链表的头部

c 复制代码

static inline void list_splice(const struct list_head *list, struct list_head *head)
{
    if (!list_empty(list))
        __list_splice(list, head, head->next);
}

4.4.2 list_splice_tail - 将一个链表合并到另一个链表的尾部

c 复制代码

static inline void list_splice_tail(struct list_head *list, struct list_head *head)
{
    if (!list_empty(list))
        __list_splice(list, head->prev, head);
}

4.5 链表状态检查

4.5.1 list_empty - 检查链表是否为空

c 复制代码

static inline int list_empty(const struct list_head *head)
{
    return head->next == head;
}

4.5.2 list_is_singular - 检查链表是否只有一个节点

c 复制代码

static inline int list_is_singular(const struct list_head *head)
{
    return !list_empty(head) && (head->next == head->prev);
}

5. 链表遍历

Linux内核提供了多种遍历链表的宏，使得链表遍历变得简单高效：

5.1 基本遍历

c 复制代码

#define list_for_each(pos, head) \
    for (pos = (head)->next; pos != (head); pos = pos->next)

5.2 安全遍历（防止遍历过程中删除节点）

c 复制代码

#define list_for_each_safe(pos, n, head) \
    for (pos = (head)->next, n = pos->next; pos != (head); \
        pos = n, n = pos->next)

5.3 遍历包含链表节点的结构体

c 复制代码

#define list_for_each_entry(pos, head, member) \
    for (pos = list_first_entry(head, typeof(*pos), member); \
         &pos->member != (head); \
         pos = list_next_entry(pos, member))

5.4 安全地遍历包含链表节点的结构体

c 复制代码

#define list_for_each_entry_safe(pos, n, head, member) \
    for (pos = list_first_entry(head, typeof(*pos), member), \
        n = list_next_entry(pos, member); \
         &pos->member != (head); \
         pos = n, n = list_next_entry(n, member))

6. 应用实例

6.1 进程管理

Linux内核中的进程管理是链表应用的典型例子：

c 复制代码

struct task_struct {
    // ...
    struct list_head tasks;        // 用于所有进程的链表
    struct list_head children;     // 用于子进程链表
    struct list_head sibling;      // 用于兄弟进程链表
    // ...
};

6.2 内存管理

在伙伴系统（Buddy System）中，每个空闲页块链表都使用list_head：

c 复制代码

struct zone {
    // ...
    struct free_area free_area[MAX_ORDER];
    // ...
};

struct free_area {
    struct list_head free_list[MIGRATE_TYPES];
    unsigned long nr_free;
};

6.3 文件系统

在目录项缓存（dentry cache）中，每个目录项都包含一个链表节点：

c 复制代码

struct dentry {
    // ...
    struct list_head d_lru;        // 用于LRU链表
    struct list_head d_child;      // 用于子目录项链表
    struct list_head d_subdirs;    // 用于子目录链表
    // ...
};

6.4 完整示例

下面是一个完整的示例，展示如何在内核模块中使用链表：

c 复制代码

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/list.h>
#include <linux/slab.h>

// 定义数据结构
struct my_device {
    int id;
    char name[16];
    struct list_head list;  // 嵌入的链表节点
};

// 定义全局链表头
static LIST_HEAD(device_list);

// 初始化函数
static int __init my_init(void)
{
    int i;
    struct my_device *dev;

    printk(KERN_INFO "链表示例模块加载\n");

    // 创建5个设备并添加到链表
    for (i = 0; i < 5; i++) {
        // 分配内存
        dev = kmalloc(sizeof(struct my_device), GFP_KERNEL);
        if (!dev) {
            printk(KERN_ERR "内存分配失败\n");
            return -ENOMEM;
        }

        // 初始化设备
        dev->id = i;
        snprintf(dev->name, sizeof(dev->name), "设备%d", i);

        // 添加到链表
        list_add_tail(&dev->list, &device_list);

        printk(KERN_INFO "添加设备: %s (ID: %d)\n", dev->name, dev->id);
    }

    // 遍历并打印链表
    printk(KERN_INFO "链表中的设备:\n");
    list_for_each_entry(dev, &device_list, list) {
        printk(KERN_INFO "  %s (ID: %d)\n", dev->name, dev->id);
    }

    return 0;
}

// 退出函数
static void __exit my_exit(void)
{
    struct my_device *dev, *tmp;

    // 安全地遍历并释放链表
    list_for_each_entry_safe(dev, tmp, &device_list, list) {
        printk(KERN_INFO "删除设备: %s (ID: %d)\n", dev->name, dev->id);
        list_del(&dev->list);
        kfree(dev);
    }

    printk(KERN_INFO "链表示例模块卸载\n");
}

module_init(my_init);
module_exit(my_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("示例作者");
MODULE_DESCRIPTION("Linux内核链表示例模块");

7. 设计思想

7.1 简单而强大的设计哲学

Linux内核链表的设计遵循了"简单而强大"的哲学。它的核心结构非常简单，只有两个指针，但通过巧妙的设计和宏的使用，提供了强大的功能。

7.2 通用性与特殊性的平衡

Linux内核链表设计了一个通用的框架，可以适用于各种场景，同时又提供了针对特定场景的优化（如哈希链表）。

7.3 侵入式设计的思想

侵入式设计是Linux内核链表的核心思想，它将数据结构和链表节点紧密结合，提高了内存和缓存效率。

7.4 宏的巧妙运用

Linux内核链表大量使用宏来简化代码，提高可读性和可维护性。例如，container_of宏和各种遍历宏使得链表操作变得简单直观。

7.5 性能优先的设计

Linux内核链表的设计始终将性能放在首位，例如：

所有基本操作都是O(1)复杂度
侵入式设计提高了缓存命中率
避免了不必要的内存分配和释放

8. 参考资料

Linux内核源代码：include/linux/list.h
《Linux内核设计与实现》，作者：Robert Love
《深入理解Linux内核》，作者：Daniel P. Bovet, Marco Cesati
