家用NAS+云盘自由NanoPi R4S+iStoreOS：cpolar内网穿透实验室第460个成功挑战

软件名称：

NanoPi R4S（搭载iStoreOS系统）+ WebDAV服务

操作系统支持：

原生支持Linux发行版（如Debian），可安装OpenWrt、Ubuntu等，预置iStoreOS一键NAS/路由模式切换。

软件介绍：

这颗"数据瑞士军刀"把6核处理器塞进巴掌大的板子，搭配WebDAV实现跨平台文件挂载，配合cpolar穿透技术，让你的私有云盘全球可访问。

iStoreOS+WebDAV=你的数据管家永不加班！

存储自由："硬盘插上就能当网盘用"，USB3.0接口塞满4K电影秒传。
路由不卡："双千兆网口像开了VIP通道，直播带货也不怕卡顿。"
安全锁：WebDAV加密传输+独立防火墙设置，比云盘多两层防盗门。

实用场景------把数据装进口袋的N种姿势

远程办公救急
- 痛点："周末加班发现重要合同还在家里电脑？"
- 爽点：通过WebDAV在咖啡厅直接拖拽文件，速度比网盘快3倍！
智能家居中枢
- 痛点："摄像头、扫地机、空调APP各开一个账号太麻烦！"
- 爽点：R4S统一管理设备，用语音指令控制全屋，电费还省了15%（Rockchip芯片低功耗黑科技）。
家庭影音库
- 痛点："NAS装系统像闯迷宫？"
- 爽点：iStoreOS一键建好DLNA服务器，电视/手机扫码就能投屏4K大片。

cpolar让局域网变全球网------你的数据永远在线！

远程办公党狂喜："出差在外也能用NAS当移动硬盘，比网盘快到怀疑人生。"
异地备份神操作："把R4S放在老家，每天自动同步城市电脑文件，防丢策略拉满。"
游戏服务器玩家福音："穿透后开个《Among Us》局域网房，全球朋友都能秒进！"

总结

NanoPi R4S+iStoreOS+cpolar的组合，就是给数据加了个"移动城堡"：用高性能硬件扛住复杂场景，iStoreOS降低使用门槛，而cpolar则撕掉地理限制。花千元不到的价格，获得企业级NAS的安全性、路由器的稳定性，还能玩转智能家居------这波操作简直像从未来抢来的黑科技！

不但抢来了黑科技，还有完整的保姆级教程。就在下面呦！

1 NanoPi R4S是什么？

NanoPi R4S 是由友善电子（FriendlyELEC）推出的一款高性能、低功耗的迷你开发板，专为软路由、物联网网关、NAS（网络附加存储）和智能家居等应用场景设计。

🔧 核心硬件规格

处理器：Rockchip RK3399，6核架构（2×Cortex-A72 + 4×Cortex-A53），主频最高可达 2.0GHz。
内存：1GB DDR3 或 4GB LPDDR4（取决于版本）。
存储：支持 microSD 卡启动，不支持 eMMC。
网络接口：2 个千兆以太网口（支持双千兆全速转发）。
USB 接口：2 个 USB 3.0 接口。
电源接口：USB Type-C 5V 电源输入。
尺寸：约 66mm × 66mm，适合嵌入式或墙面安装。

💡 应用场景

NanoPi R4S 适用于多种场景，包括：

软路由：作为高性能的路由器，支持 OpenWrt 等系统，具备强大的网络处理能力。
物联网网关：作为物联网设备的中枢，连接和管理多个设备。
NAS（网络附加存储）：通过 USB 接口连接硬盘，提供网络存储服务。
智能家居中心：作为智能家居设备的控制中心，管理和调度各类设备。

2 准备阶段

本教程需要用到如下材料：

NanoPi R4S设备 *1（本教程演示的为4G版本）

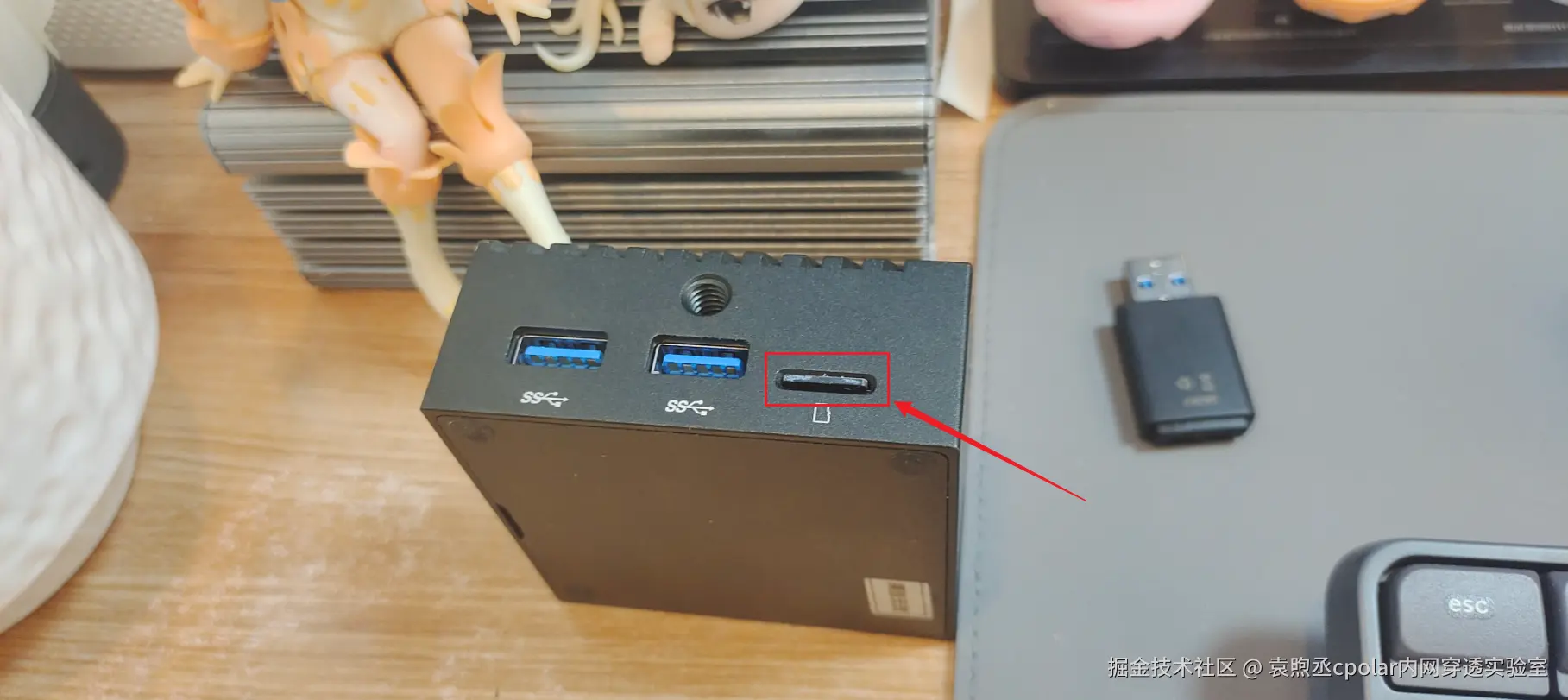

电源 *1（5V3A电源，r4s的电源是c口的，需要Type-C的数据线）
USB读卡器 *1（插入SD卡用）
TF卡/SD卡 *1
网线 *2（建议2根，1根的话就需转单网口模式）
移动硬盘 *1（固态硬盘/机械硬盘都可以 容量>=20G，格式为：EXT4）

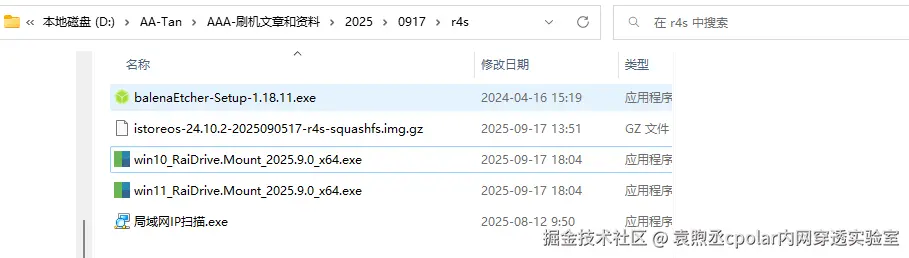

本教程可能需要用到的资源文件（iStoreOS系统固件，balenaEtcher烧录工具，局域网IP扫描工具，RaiDrive.Mount挂载软件）

123云盘永久链接：

shell 复制代码

# 提取码1314
https://www.123865.com/s/3jOKVv-apNzH?pwd=1314#

3 烧录iStoreOS镜像至SD卡

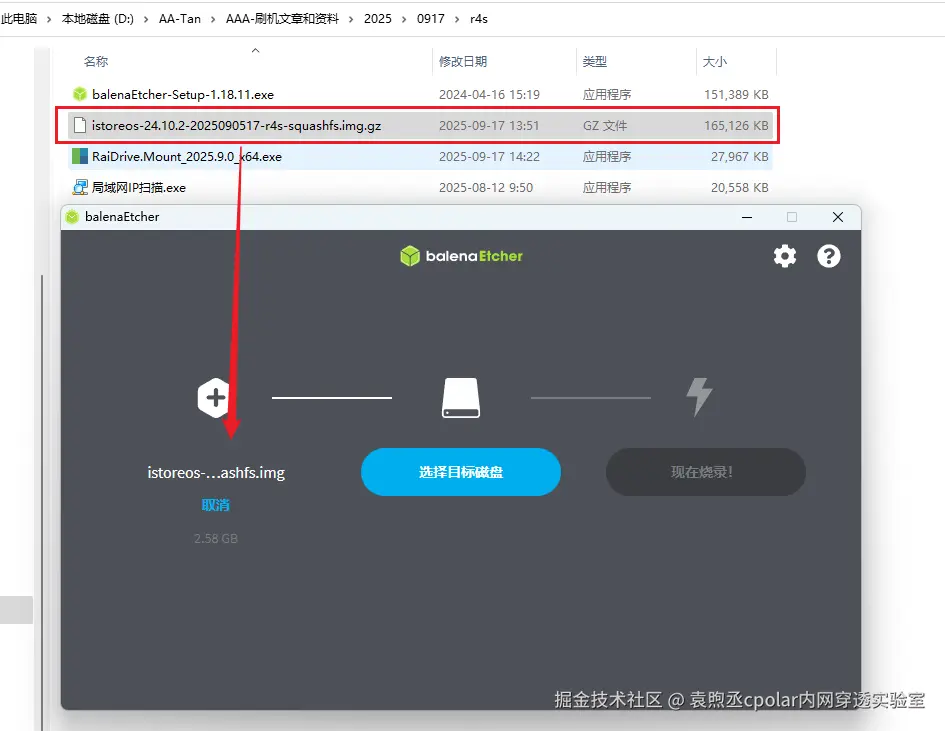

在电脑上安装链接中的balenaEtcher-Setup-1.18.11.exe应用程序，打开后直接将istoreos-24.10.2-2025090517-r4s-squashfs.img.gz镜像拖入到balenaEtcher的从文件烧录位置，会自动导入：

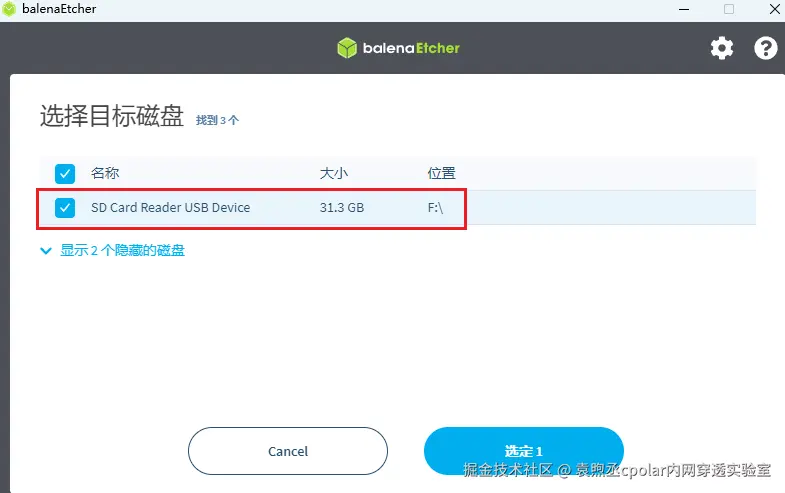

然后将USB读卡器（读卡器插入SD卡）插入到电脑的USB口，接着目标磁盘选择SD卡设备（不要选错了，别把电脑上的磁盘给选上了）：

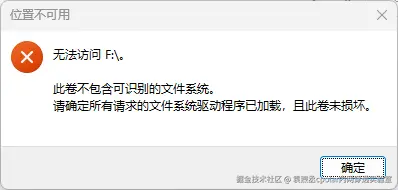

选定后，点击现在烧录，期间弹出的一些错误提示不用理会，属于正常现象，如：

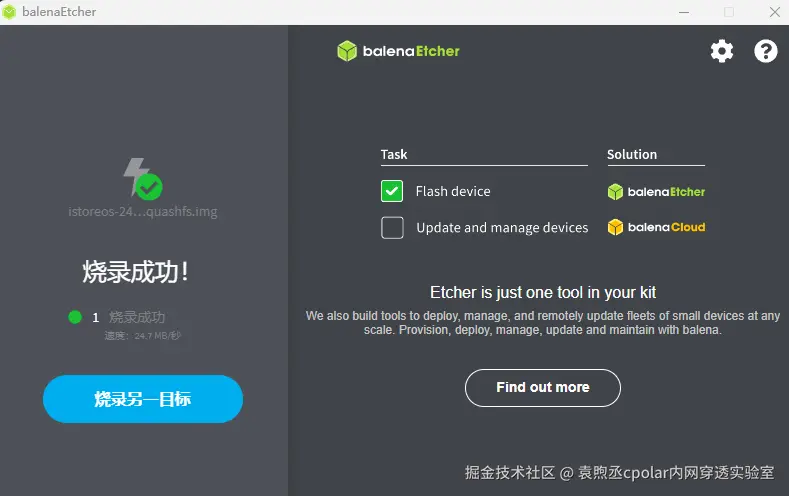

等待烧录和验证，提示烧录成功即可拔出U盘：

4 启动iStoreOS系统

由于R4S有双网口，一个WAN口和一个LAN口，根据不同的连接方式会产生不同的IP地址情况。如果采用双网口模式 （WAN口接入上游路由器/光猫，LAN口连接下游设备），R4S会作为路由器工作并执行NAT转换，创建新的网段（默认为192.168.100.x），此时R4S的管理IP为192.168.100.1 ；如果采用单网口模式（仅LAN口连接到上游路由器的LAN口），R4S与上游路由器处于同一局域网内，共享相同网段（如192.168.50.x），无NAT转换，需要通过路由器管理页面或IP扫描工具来确定R4S的具体IP地址。建议初次配置时使用双网口模式，便于直接通过192.168.100.1访问管理界面。

本部分将以双网口模式进行演示，单网口模式请将网线插入R4S的LAN口，另一头插入路由器的LAN口，形成同一局域网，然后使用资源分享链接中的局域网IP扫描工具来进行扫描获取R4S的IP地址。

在前面的步骤，已经将iStoreOS系统烧录至SD卡中了，接下来将SD卡插入至R4S中：

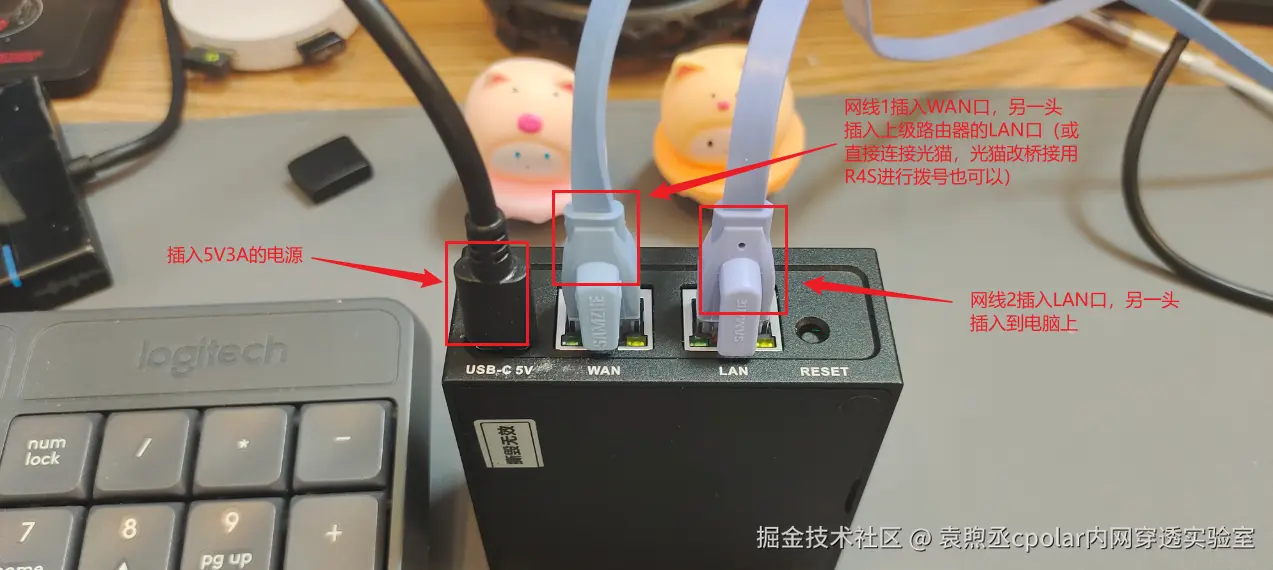

然后插将网线1和网线2两根网线分别插入R4S的WAN口和LAN口，另一头分别插入路由器的LAN口（或光猫LAN/WAN口）和电脑的网口,参考图如下：

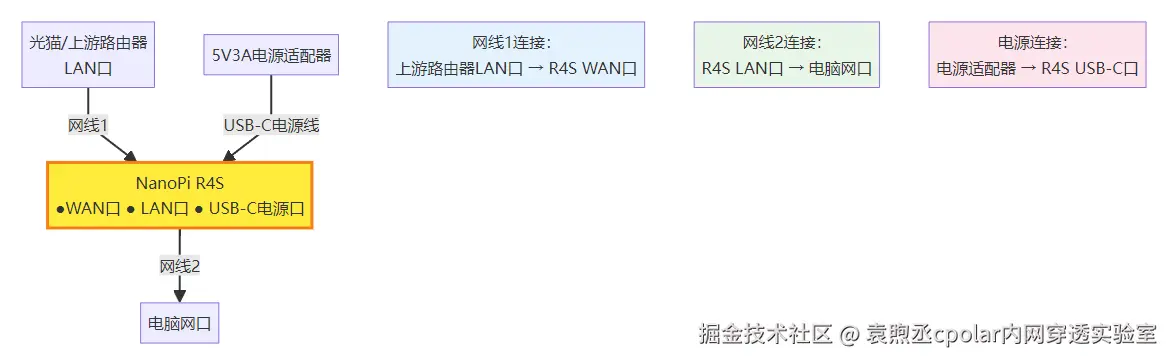

当前教程中连接示意图如下：

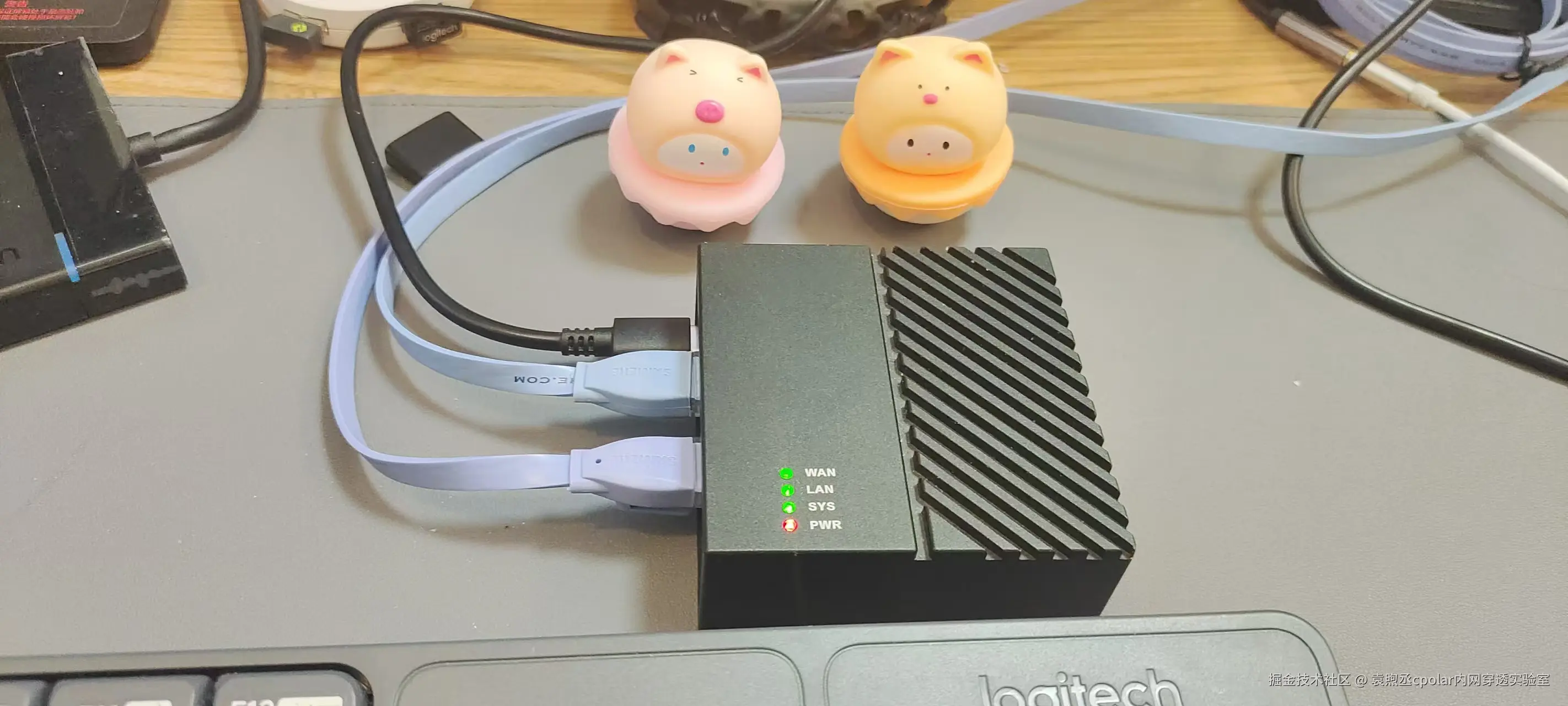

等待2~3分钟，可以看到R4S的指示灯全部点亮(单网口模式WAN口不会亮，因为没有接网线)，表示系统启动完成：

PWR（电源灯）: 红色常亮，表示设备正常供电
SYS（系统灯）: 绿色闪烁后常亮，表示系统启动完成
WAN（WAN口灯）: 绿色常亮，表示WAN口网络连接正常
LAN（LAN口灯）: 绿色常亮，表示LAN口网络连接正常

参考如下图：

为了确认IP是否为192.168.100.1 ，可以在cmd中输入如下命令，然后查看以太网适配器的IPV4是否为100网段：

shell 复制代码

ipconfig

如下图：

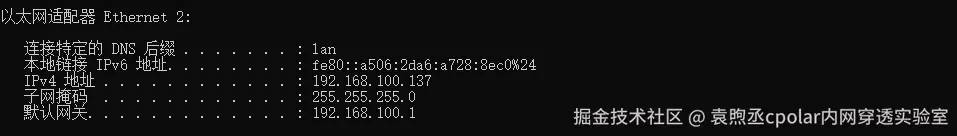

可以看到，当前电脑的IP显示为192.168.100.137,网关显示为192.168.100.1,接着，我们直接访问浏览器测试:

shell 复制代码

http://192.168.100.1

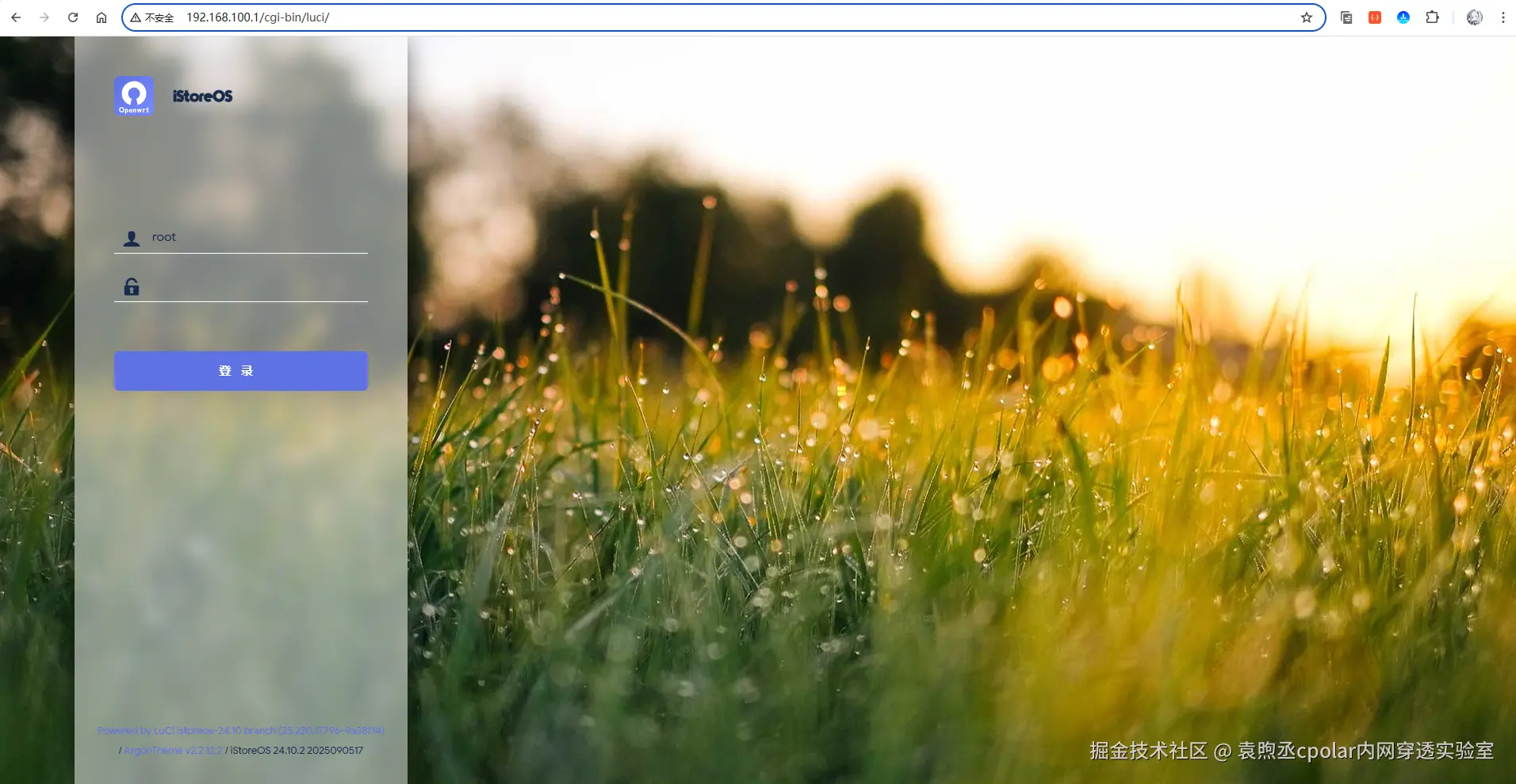

成功跳转访问到了iStoreOS系统的登录界面啦！

5.iStoreOS系统中配置WebDAV

在前面步骤已经成功烧录好镜像且成功访问到iStoreOS系统,接下来需要进行配置WebDAV以用来进行挂载。**WebDAV（Web Distributed Authoring and Versioning）**是一种基于HTTP协议的文件传输协议，配置完成后，你可以在任何地方通过网络访问家中的文件，就像使用网盘一样。比如在公司需要查看家里电脑上的照片、在出差时访问重要文档、或者在朋友家里下载自己的音乐收藏，都可以通过WebDAV轻松实现，而且数据完全掌握在自己手中，无需担心隐私泄露或存储空间限制。

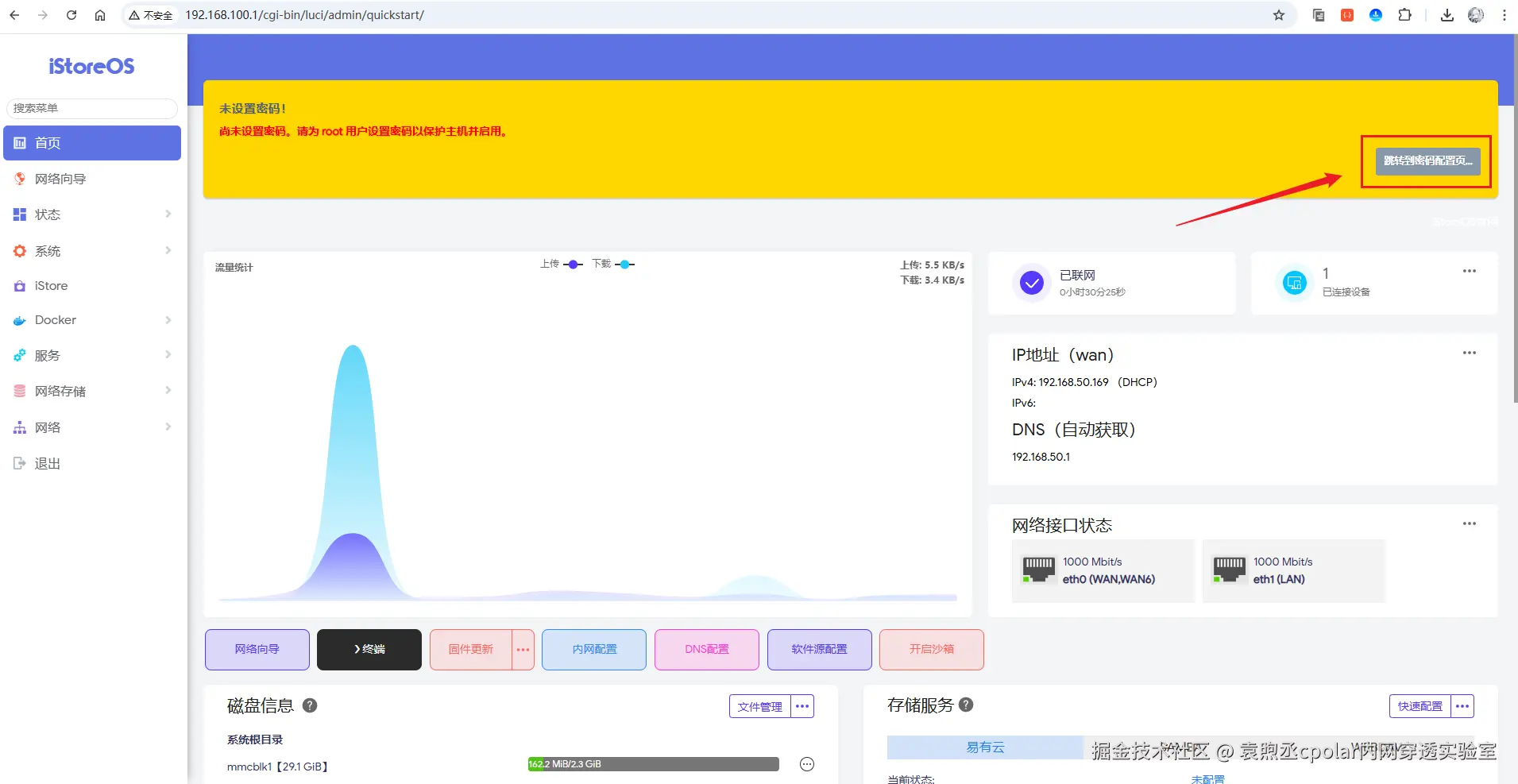

首先，在登录界面直接点击登录按钮进入主页（首次访问默认没有密码），进入主页后按顶部提示进行设置一个管理员密码：

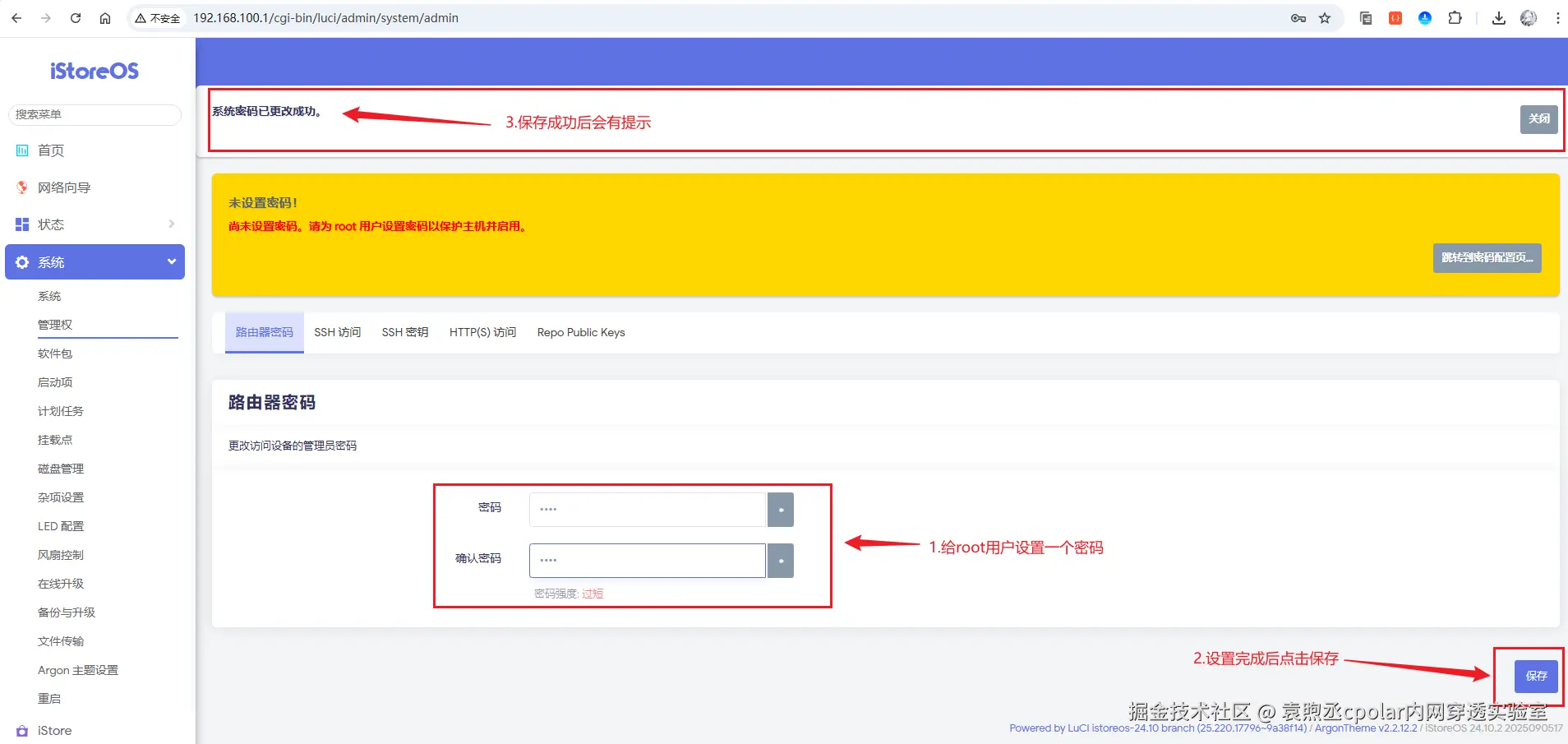

进入到密码设置页面后，设置好密码点击保存按钮：

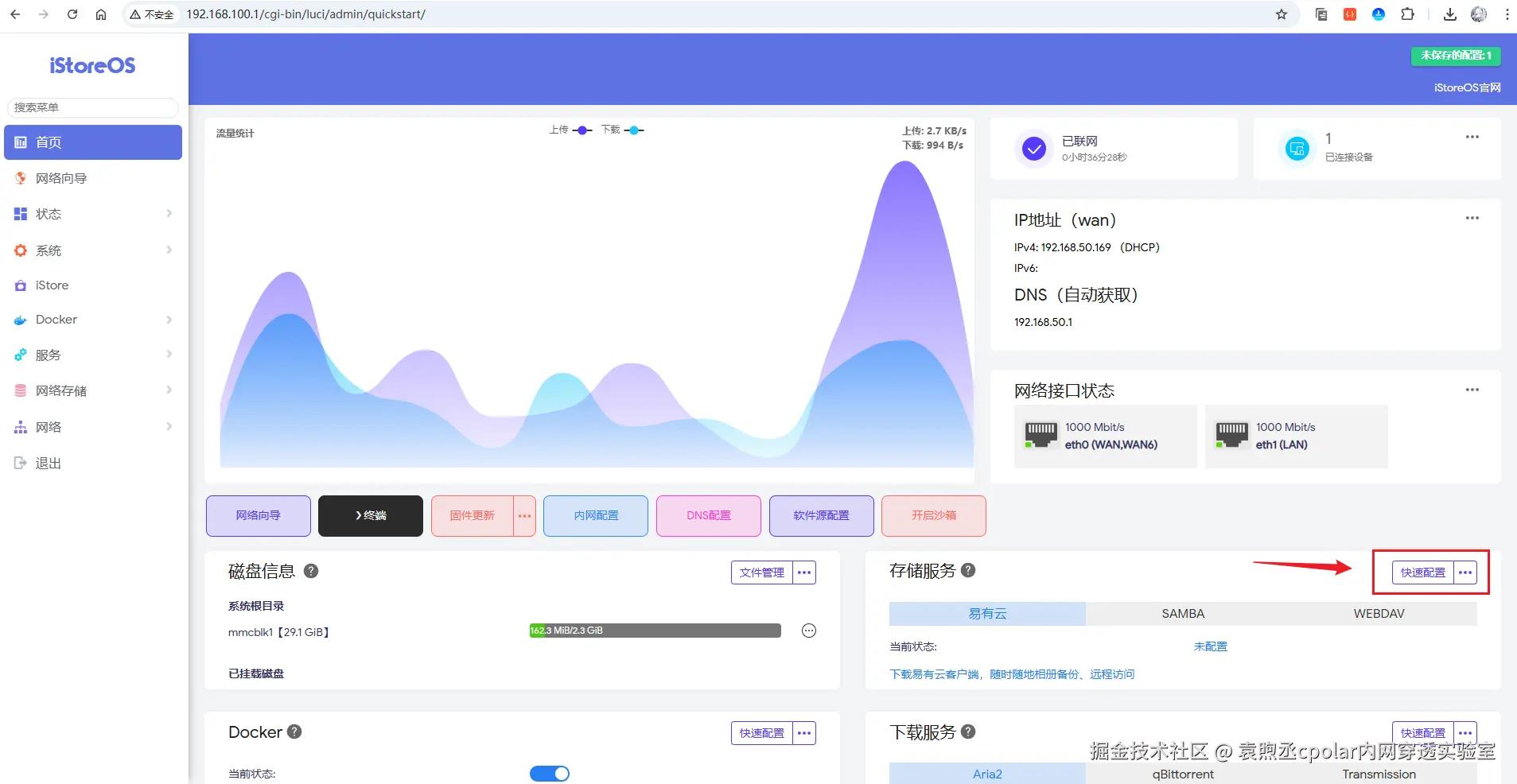

接下来，回到首页，点击存储服务下的快速配置按钮：

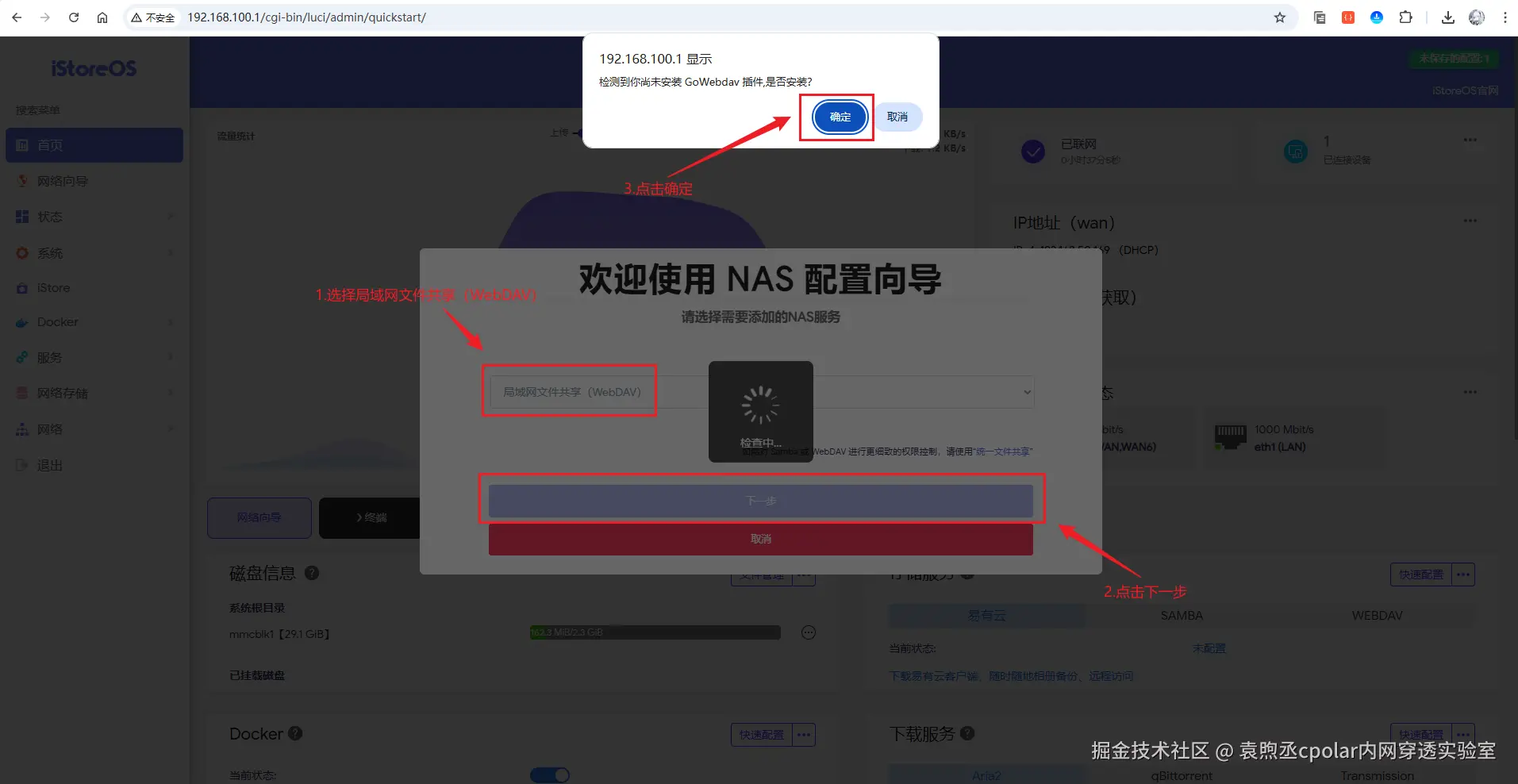

然后在弹出的页面选择局域网文件共享（WebDAV），接着点击下一步会提示：检测到你尚未安装 GoWebdav 插件,是否安装？ ,点击确定按钮即可：

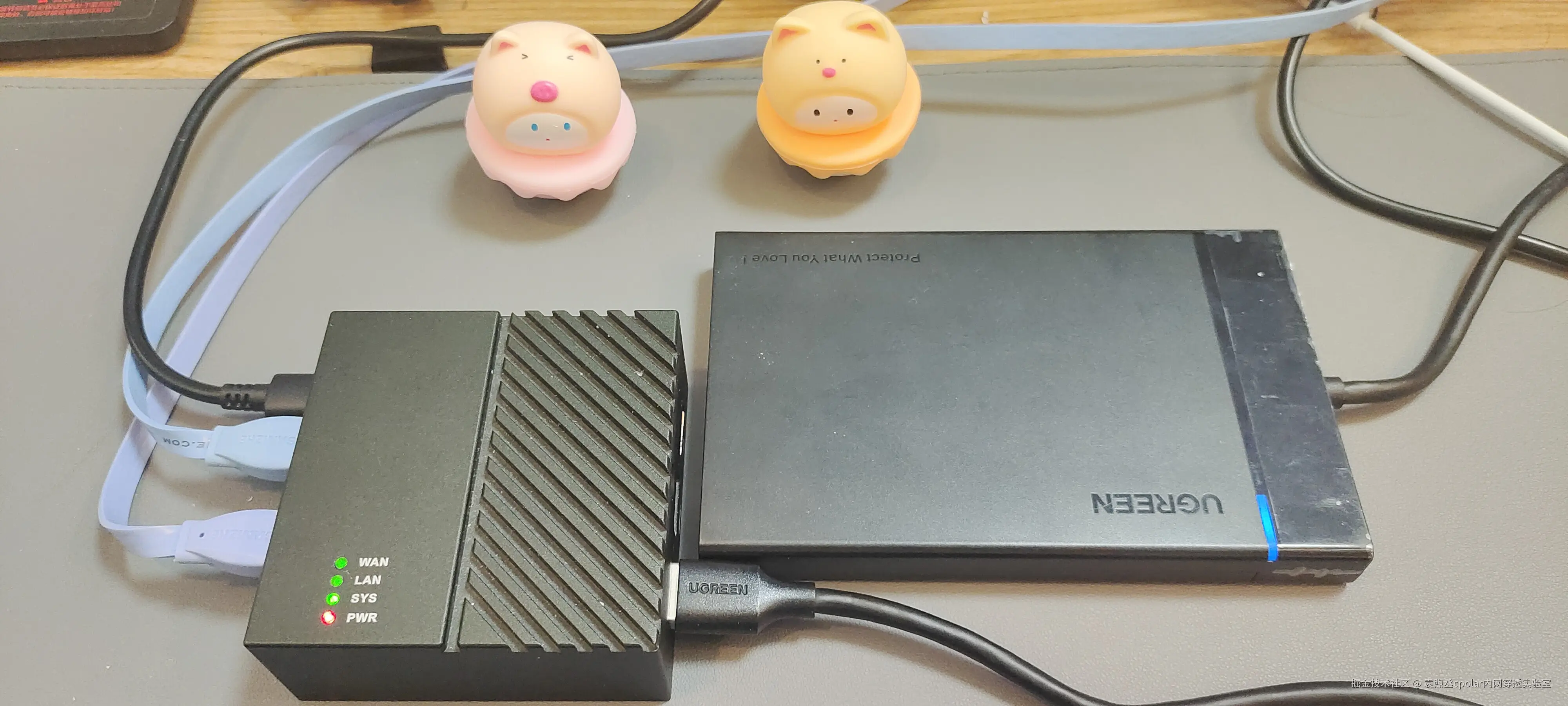

接着，插入一个移动硬盘，插入到R4S的另一边USB接口（两个中任意一个口都可以）：

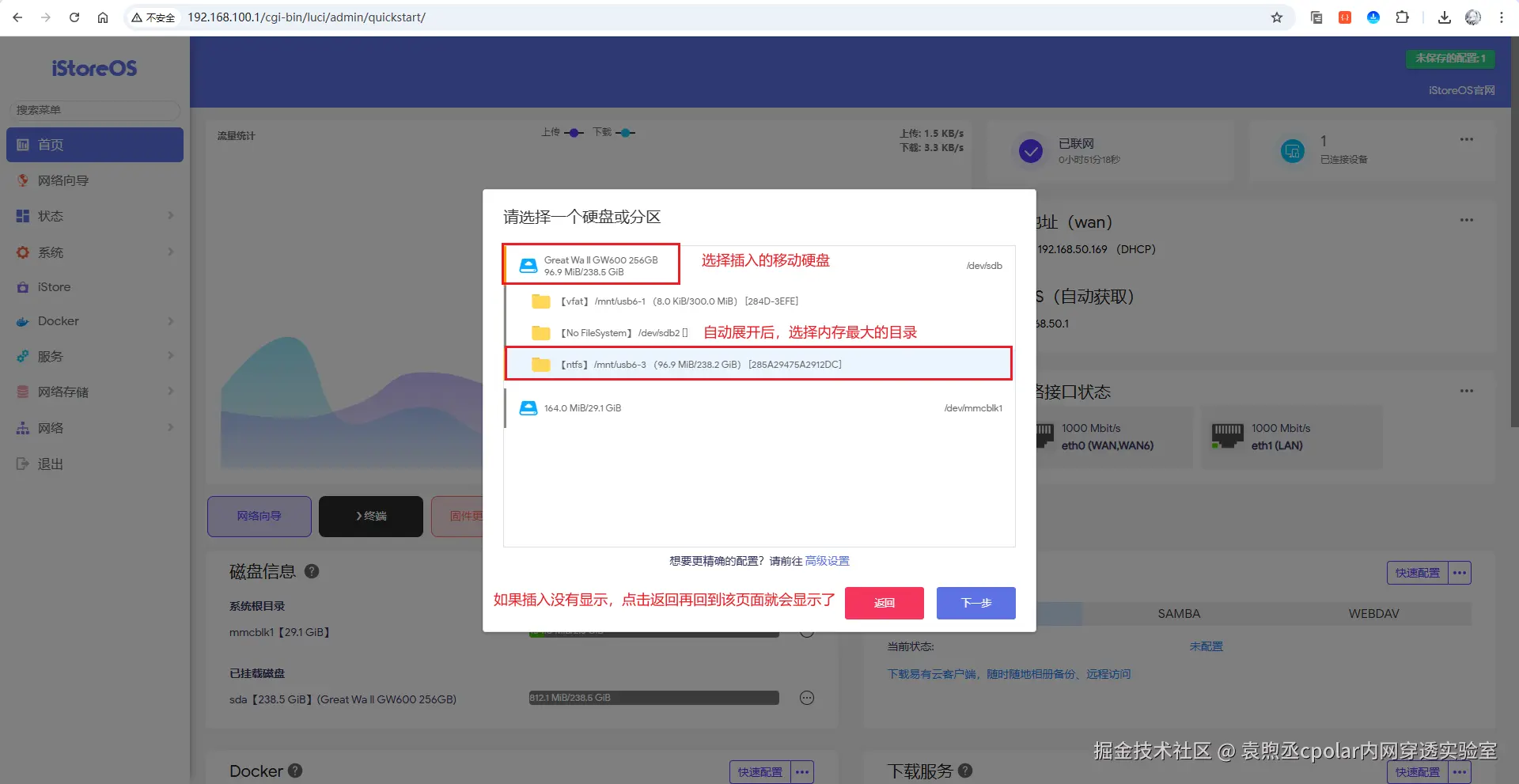

然后在选择硬盘页面选择插入的移动硬盘(没有的话，也可以直接选择默认的SD卡):

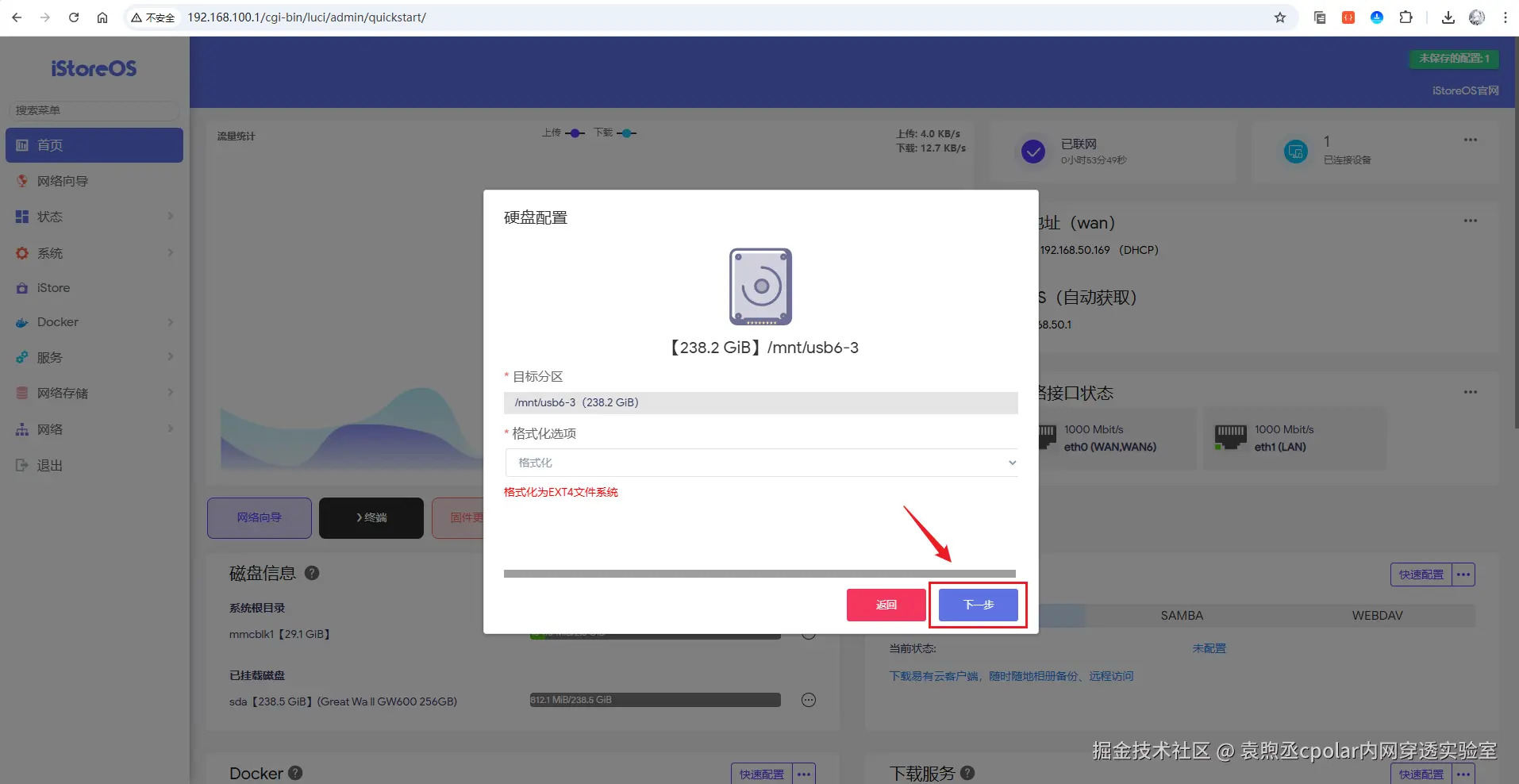

接着来到硬盘配置页面，格式化选项按需选择即可，可以选择不进行格式化。这里选择格式化该硬盘（如有资料，建议先备份好资料）：

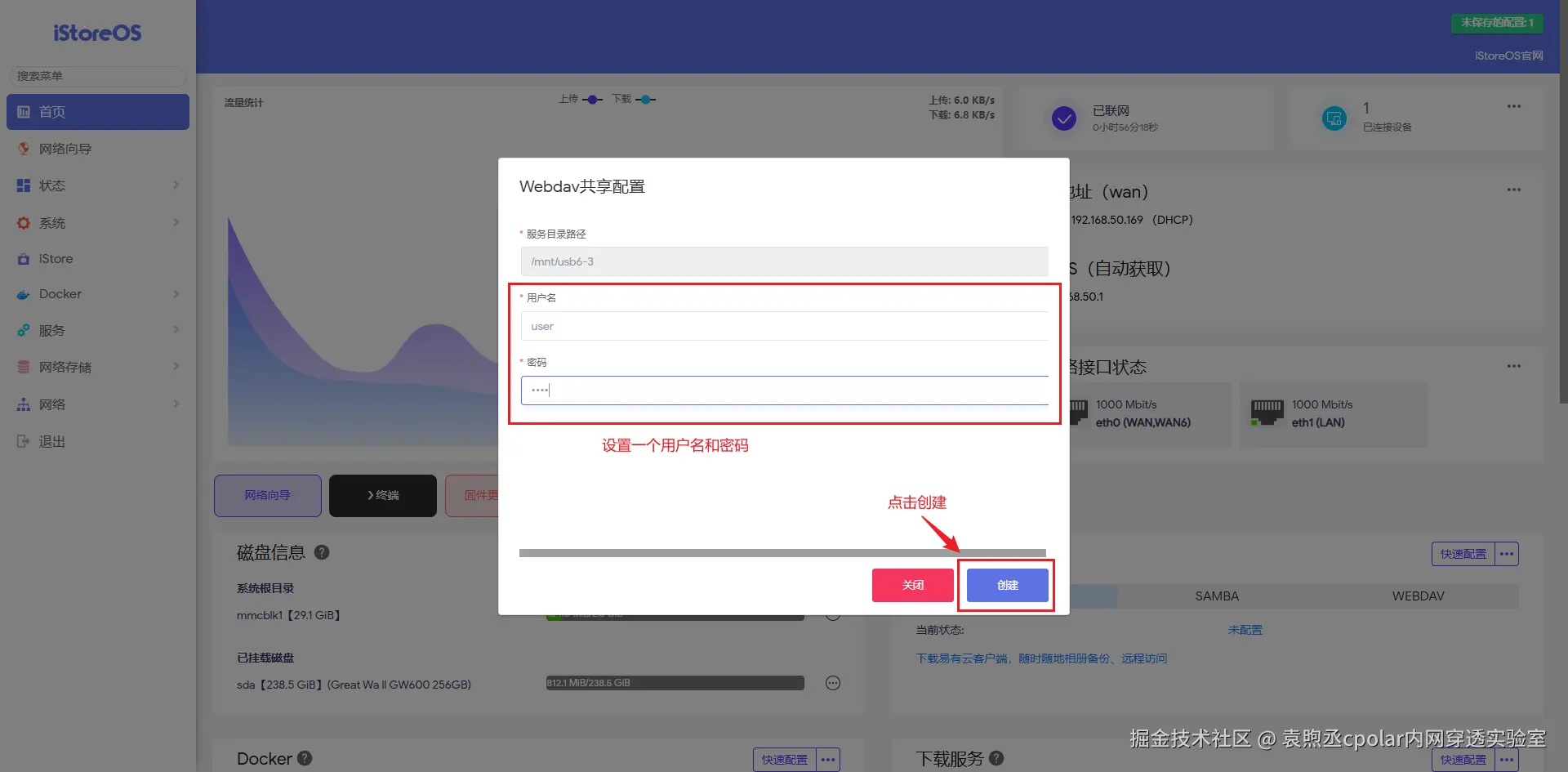

然后到共享配置页面，设置一个用户名和密码，点击创建按钮：

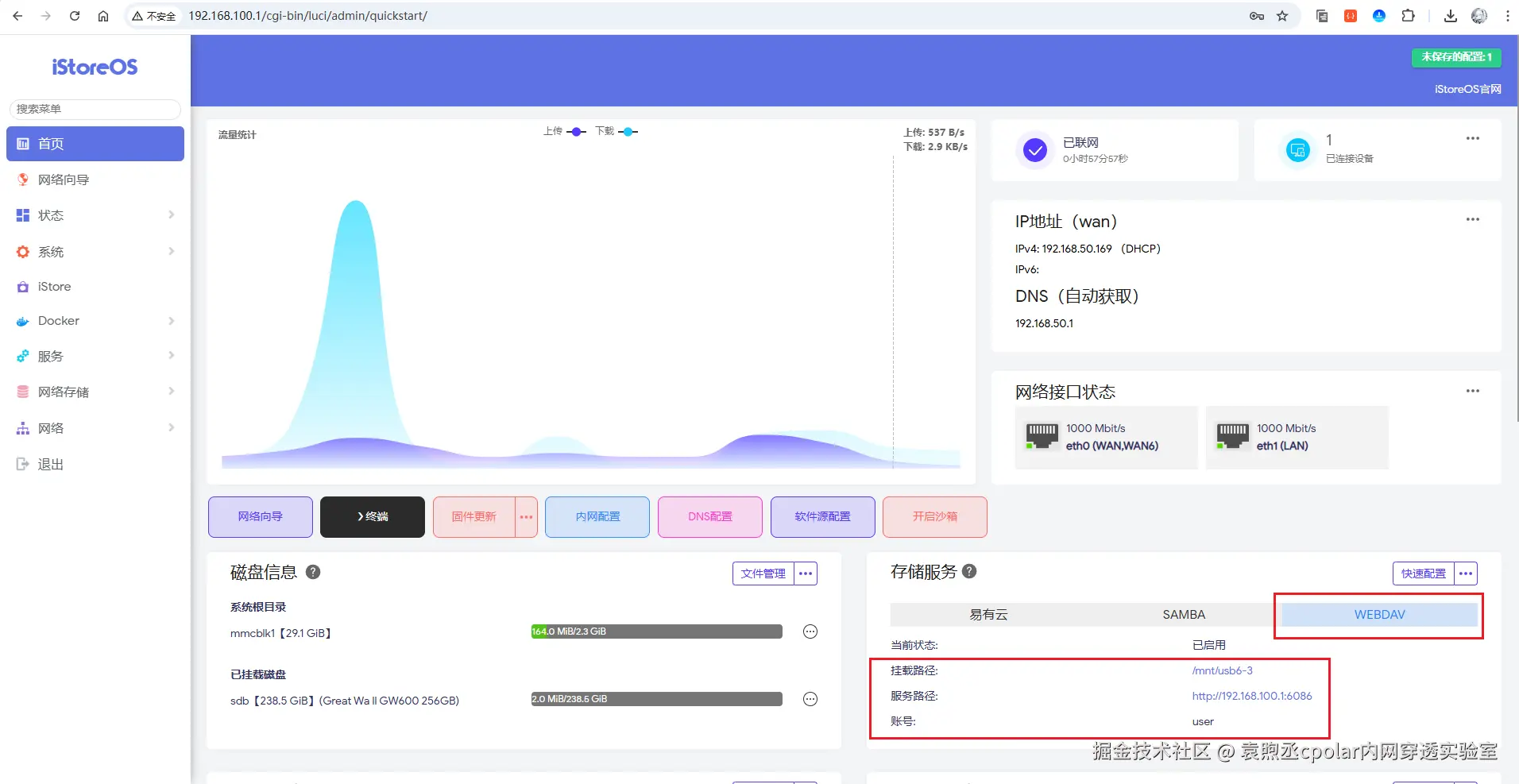

创建完成后，在首页的存储服务下的WEBDAV栏可以看到如下信息：

挂载路径 ：/mnt/usb6-3
服务路径：http://192.168.100.1:6086
账号：user

到这里，WEBDAV就配置好啦，浏览器访问一下服务路径测试一下：

shell 复制代码

http://192.168.100.1:6086

访问如下：

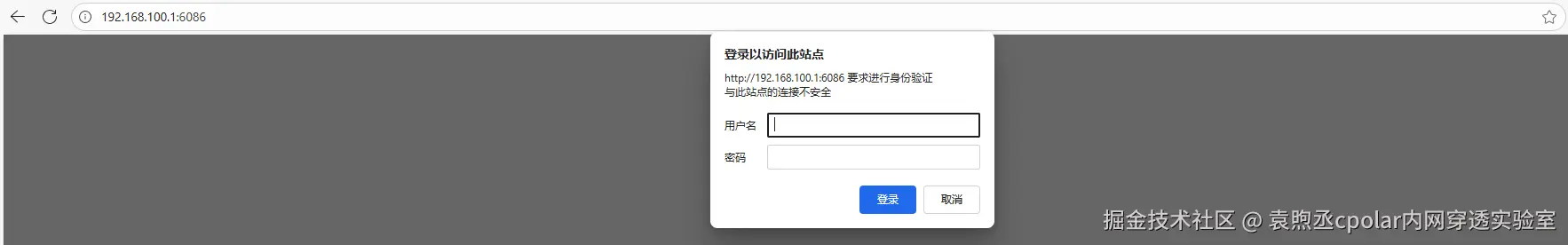

可以看到需要输入刚才设置的用户名和密码，输入一下：

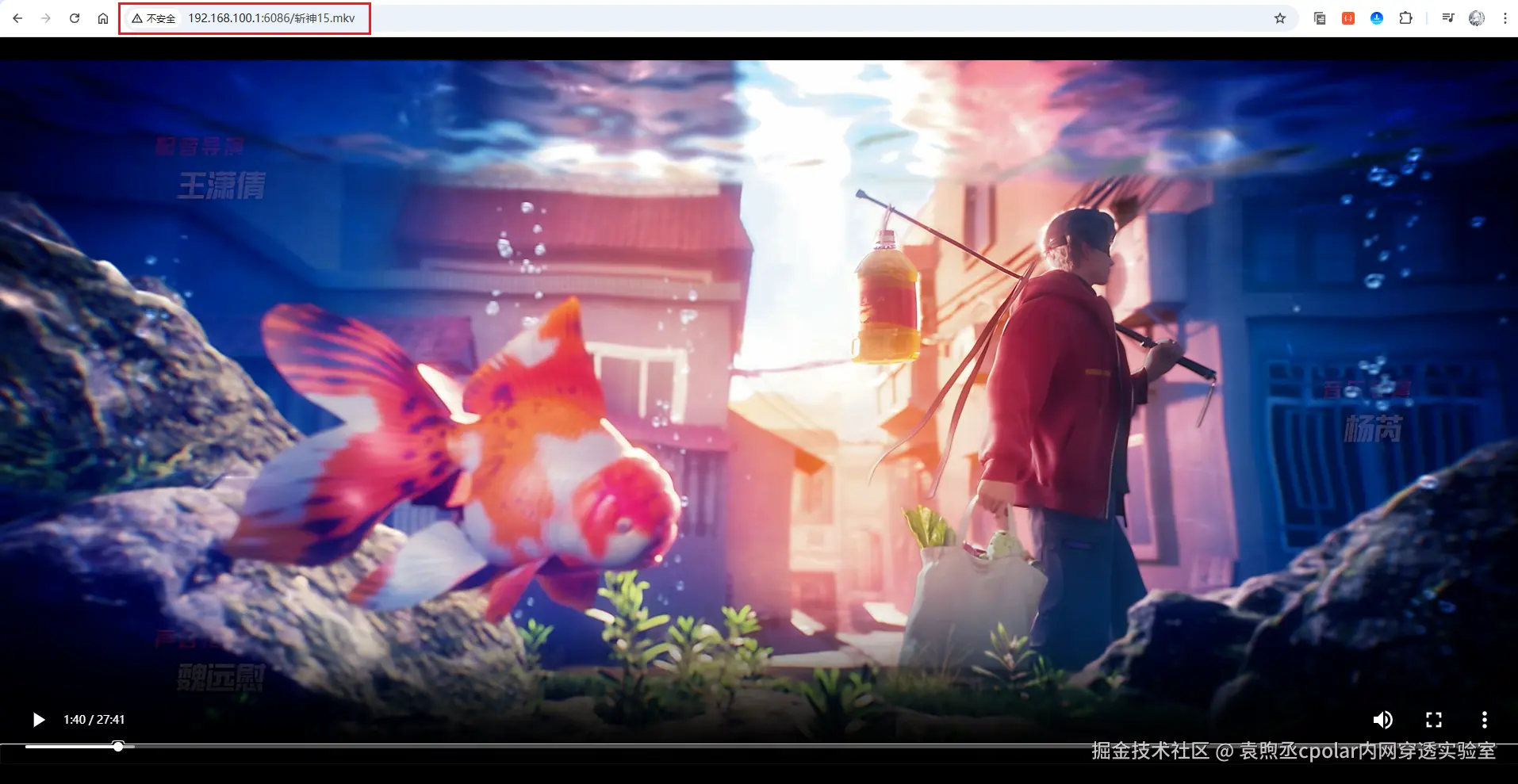

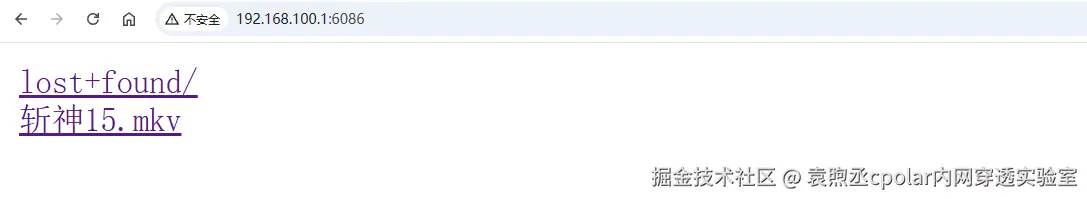

可以看到成功进来了，如果没有进行格式化，应该能看到自己的一些目录和文件！这里上传了一个视频，让我们演示播放看看：

可以发现，成功的访问且播放了视频！至此，WebDAV服务已经在局域网内配置成功，你现在拥有了一个在家庭网络内的私人存储服务。在同一局域网下，你可以通过任何设备（手机、电脑、平板等）轻松访问和管理R4S上的文件数据，为后续实现外网访问打下了坚实的基础。

6.在Windows上挂载WebDAV

为了更方便地使用WebDAV服务，我们可以将其挂载为Windows系统的网络驱动器，这样就能像访问本地硬盘一样直接在文件资源管理器中操作文件。RaiDrive是一款免费的网络驱动器挂载工具，支持WebDAV、FTP、SFTP等多种协议，操作简单且稳定性好。

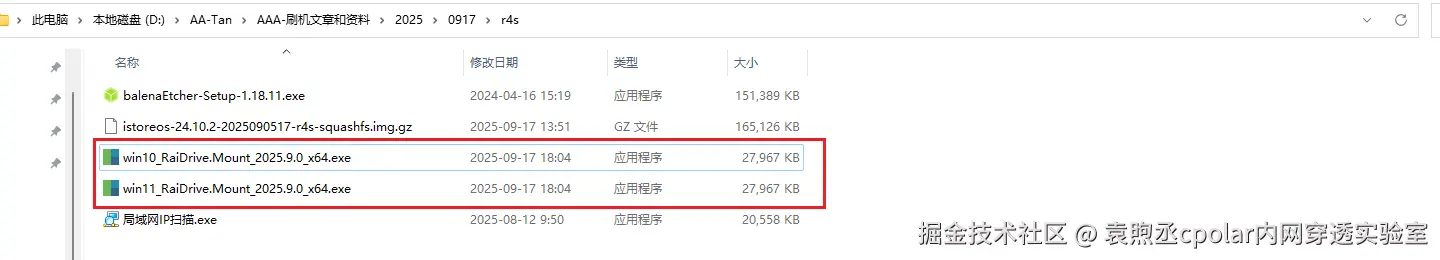

首先，需要安装RaiDrive，可以从前面提供的资源分享链接中的windows版本应用程序（适用于win10/win11）下载安装：

或者前往官网进行下载：

shell 复制代码

https://www.raidrive.com/download

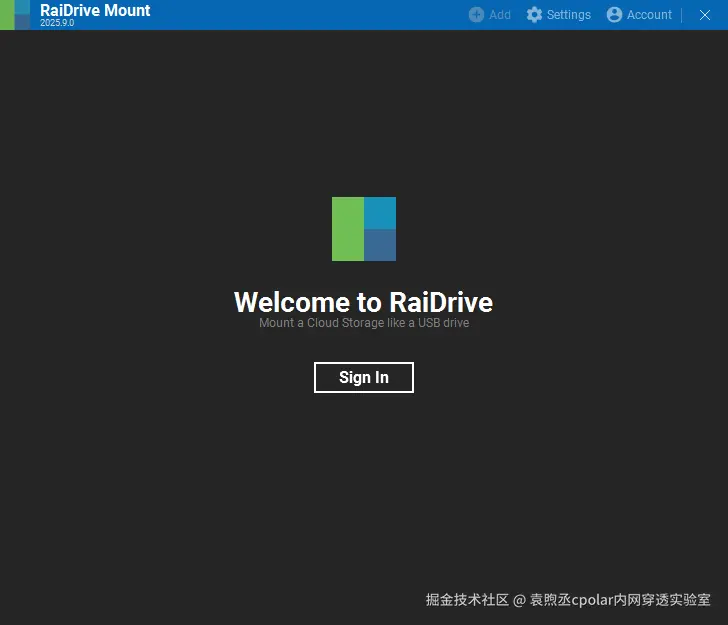

下载下来后安装好，打开程序后，提示需要进行登录，点击Sign In进行登录：

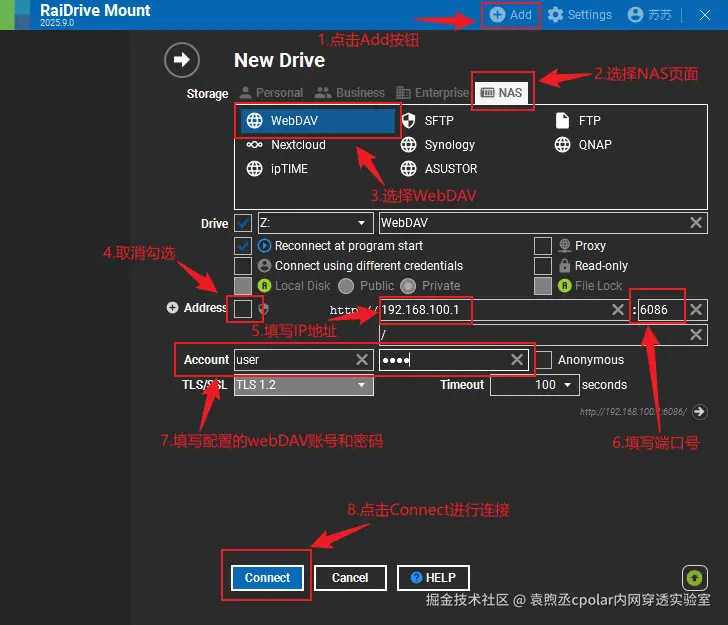

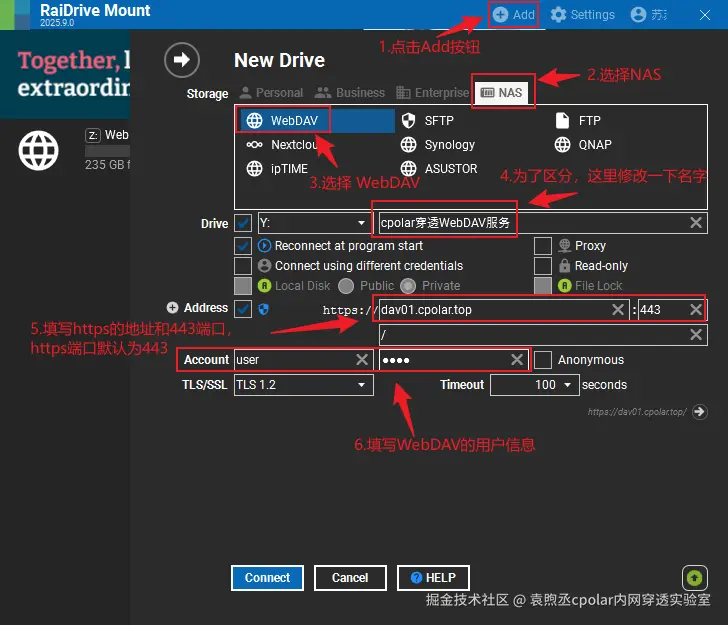

登录完成后，顶部导航栏浅灰色的Add按钮会变为白色，点击Add按钮，然后进行如下图操作：

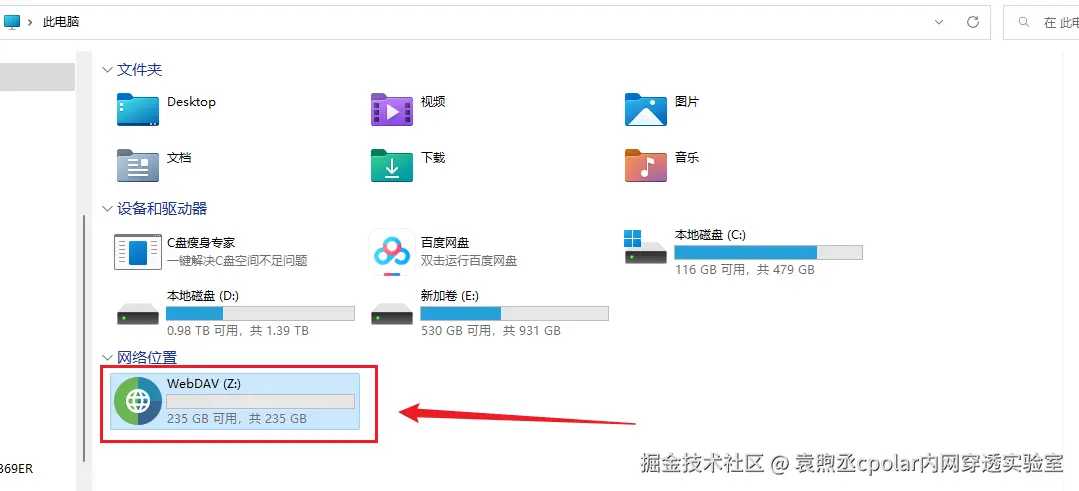

点击连接后，可以看到在资源管理器中，多出了一个网络位置的磁盘：

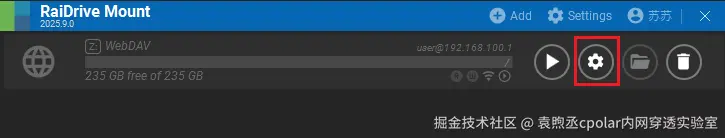

如果显示大小不对，可以先停止连接，然后再点击设置按钮：

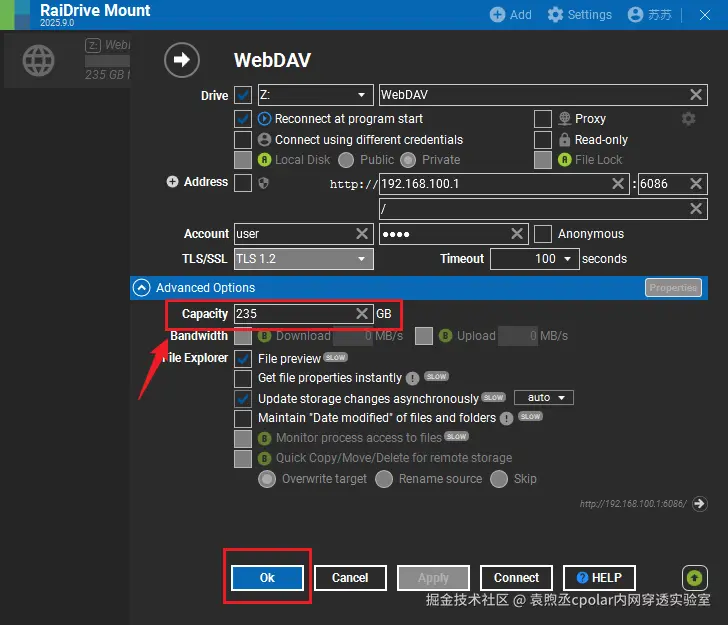

在高级选项里面配置一下硬盘真正的大小，然后重新连接即可：

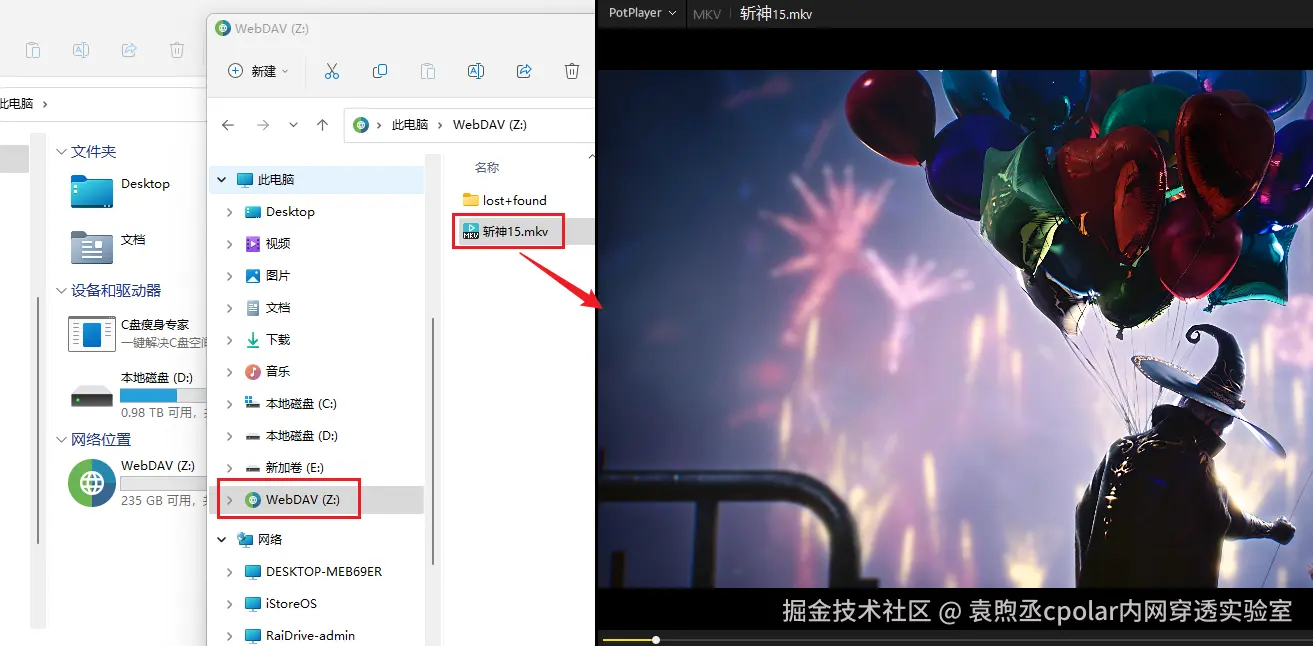

让我们播放一下视频测试一下：

可以看到，成功的访问了局域网配置WebDAV的硬盘中视频，且调用了电脑上的播放器进行播放！至此，RaiDrive挂载功能已经完全配置成功，你现在可以像使用本地硬盘一样在Windows资源管理器中直接操作远程文件，无需频繁的上传下载操作。但目前这种访问方式仅限于局域网内，接下来我们将通过cpolar内网穿透服务，让你在世界任何地方都能访问家中的数据。

7 配置cpolar内网穿透实现外网访问

通过前文的步骤，我们已经在本地局域网成功部署了WebDAV服务。虽然可以正常访问，但细心的你可能已经发现：浏览器地址栏中显示的IP是192.168.x.x这样的局域网地址。

这意味着：

外出办公时无法获取家中存储的工作资料
度假期间想要备份手机照片到家中存储设备时无法连接
无法将家中的文件直接分享给远程的朋友或同事

如何打破这层"局域网枷锁"，让部署在NanoPi R4S上的WebDAV服务随时随地可访问？

本节将使用cpolar内网穿透，一款安全易用的国产工具，无需公网IP，只需简单配置，就能为你的本地服务创建一条安全的隧道，生成一个专属的公共网址。让你在任何有网络的地方，都能顺畅访问家中R4S上的WebDAV文件服务。

7.1 iStoreOS系统中安装cpolar服务

首先，点击首页的终端按钮：

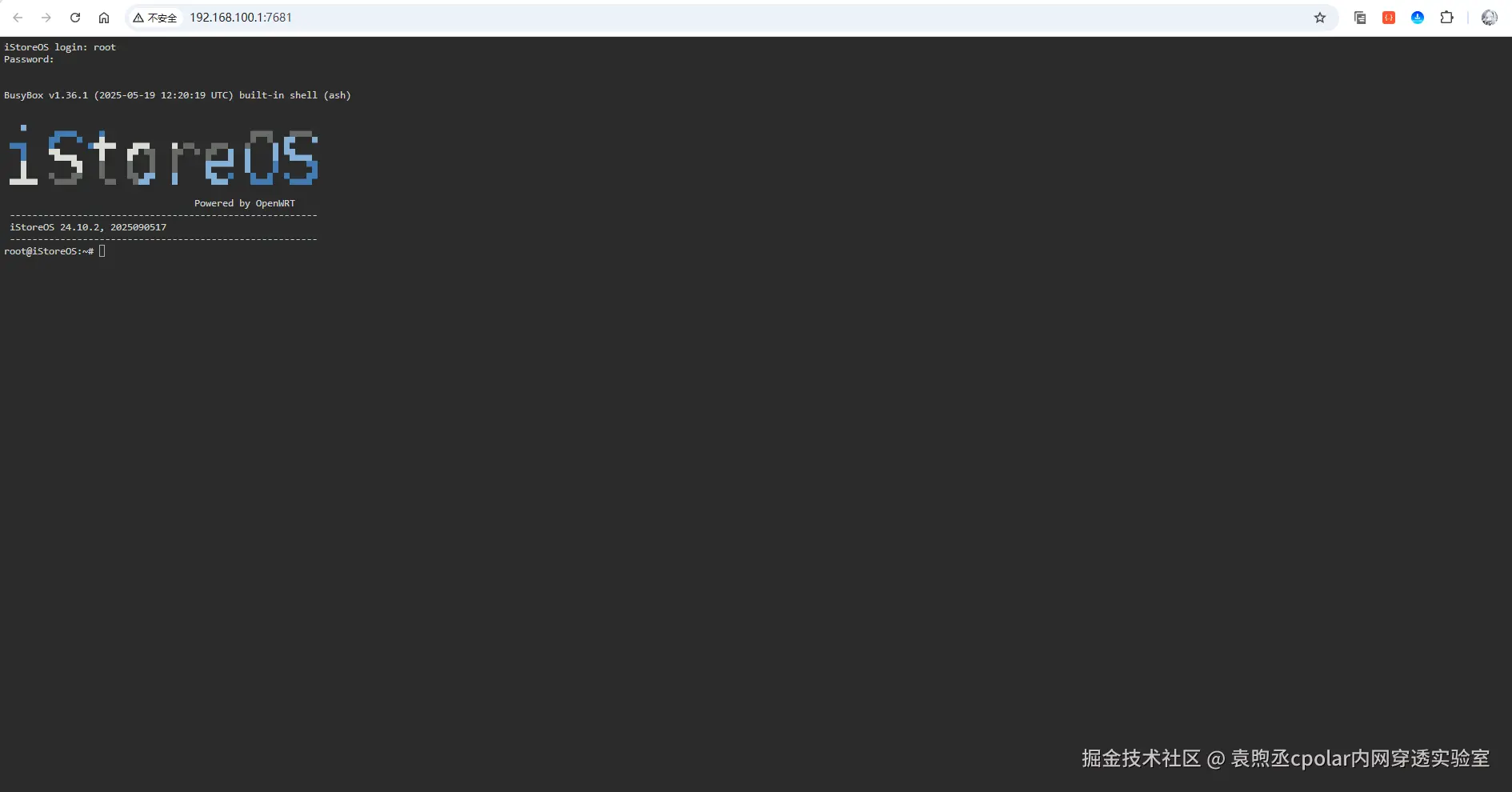

点击后会跳转新的页面，新的iStoreOS终端页面登录进系统：

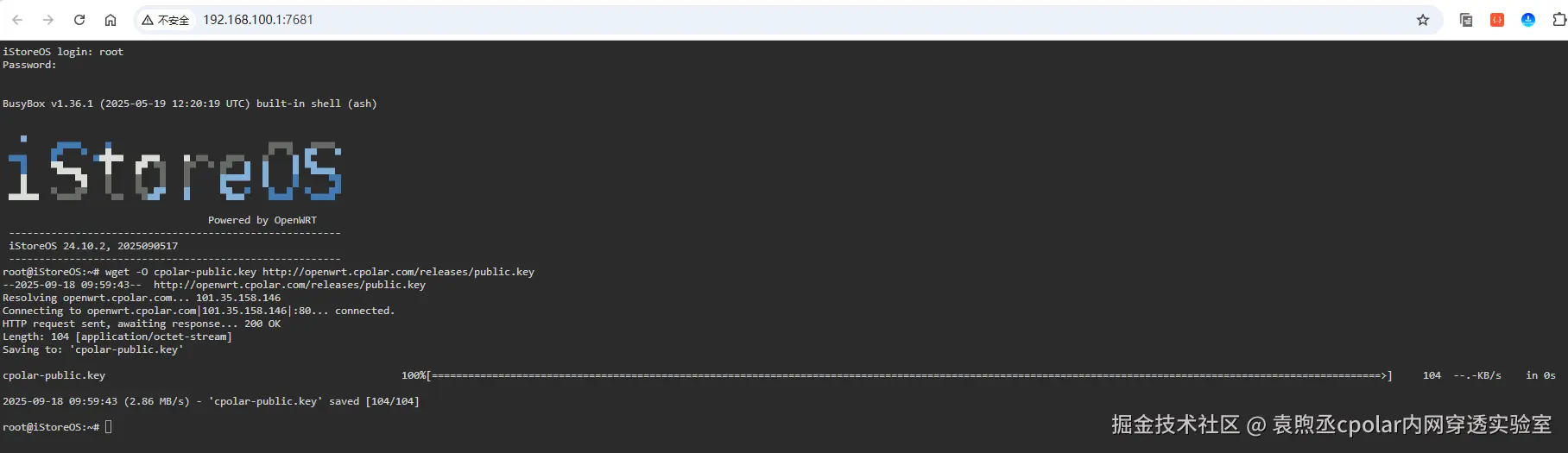

然后执行如下命令，下载公钥：

shell 复制代码

wget -O cpolar-public.key http://openwrt.cpolar.com/releases/public.key

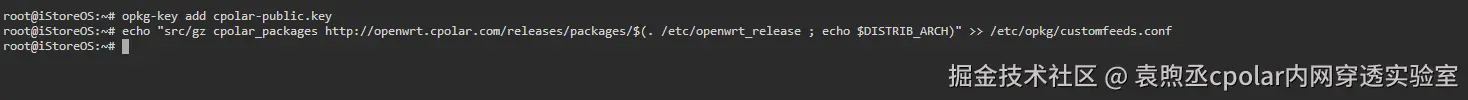

下载完成以后，添加该公钥，以及添加cpolar的opkg仓库源：

shell 复制代码

opkg-key add cpolar-public.key

echo "src/gz cpolar_packages http://openwrt.cpolar.com/releases/packages/$(. /etc/openwrt_release ; echo $DISTRIB_ARCH)" >> /etc/opkg/customfeeds.conf

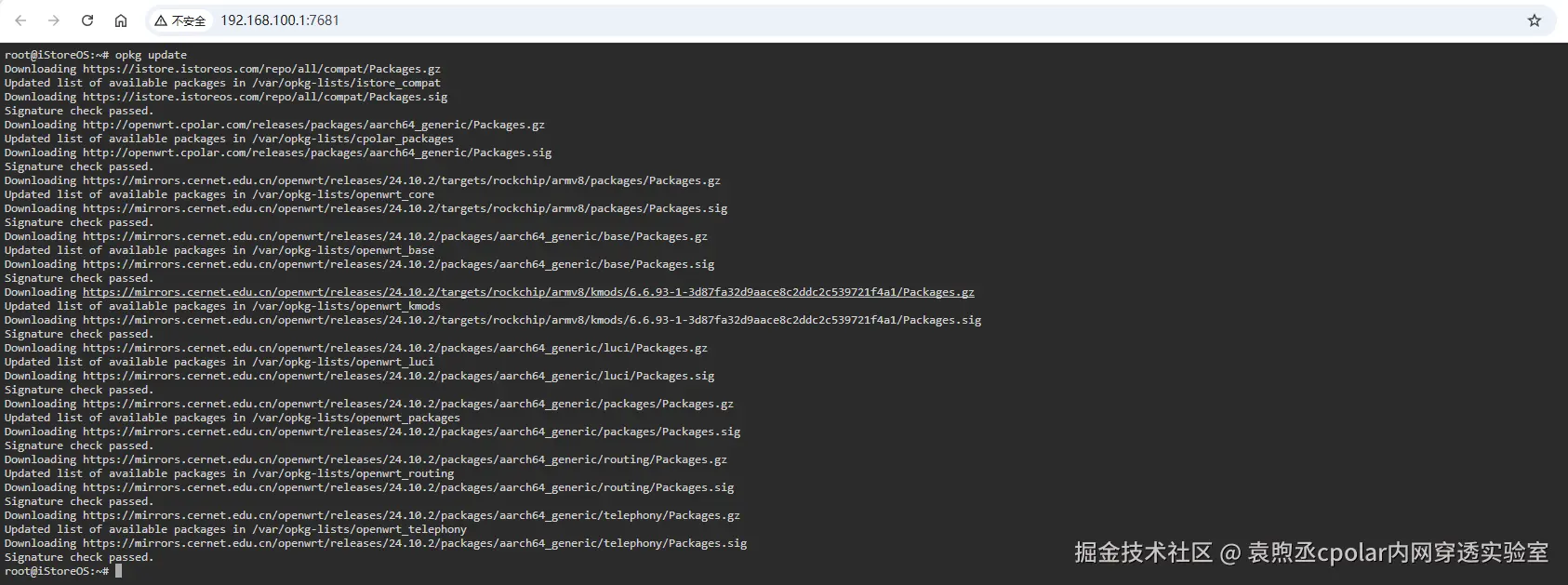

接下来，更新仓库:

shell 复制代码

opkg update

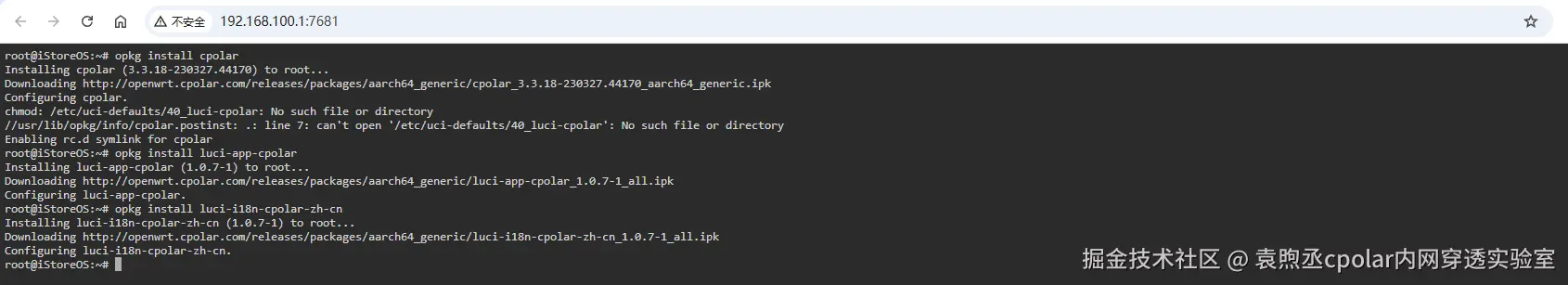

然后安装cpolar内网穿透工具，执行如下3条命令：

shell 复制代码

#安装 cpolar 主程序，这是核心二进制文件，可以运行隧道服务。
opkg install cpolar
#安装 LuCI 的前端管理界面插件，也就是在 iStoreOS 的 Web 界面（LuCI）里能看到图形化的 Cpolar 配置。
opkg install luci-app-cpolar
#安装 LuCI 的中文语言包，让 Web 界面显示中文。
opkg install luci-i18n-cpolar-zh-cn
