摄像头选型与对应采集工具方案

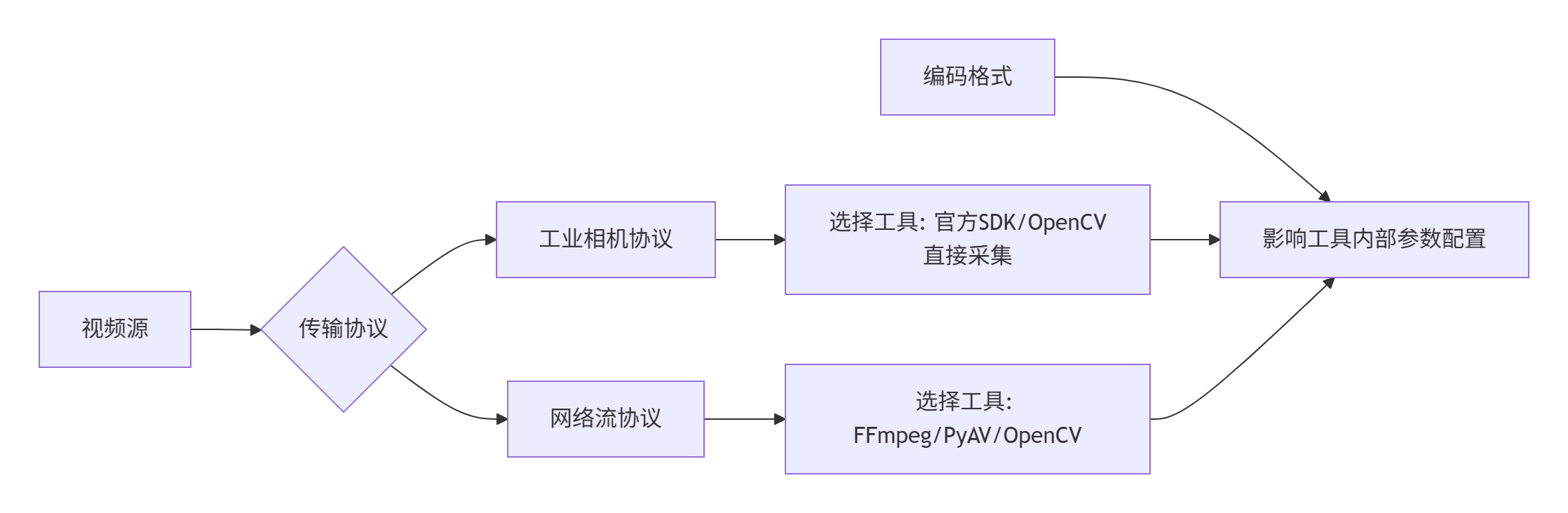

协议决定工具选择，编码影响工具配置

决策流程

def industrial_camera_selection_workflow():
    """工业级相机工具选择决策流程"""

    # 第一步：识别协议（最关键！）
    if 是工业相机(protocol_type):
        if protocol == "GigE Vision":
            return "厂家SDK + OpenCV（最优性能）"
        elif protocol == "USB3 Vision":
            return "OpenCV + DirectShow/V4L2"

    elif 是网络相机(protocol_type):
        if protocol == "RTSP/RTMP":
            return "FFmpeg/PyAV + OpenCV"
        elif protocol == "ONVIF":
            return "ONVIF客户端 + FFmpeg"

    elif 是系统设备(protocol_type):
        return "OpenCV直接采集"

    else:
        return "FFmpeg（通用后备方案）"

    # 第二步：根据编码优化（性能调优）
    if 编码格式 in ["H.264", "H.265"]:
        启用硬件加速()
    elif 编码格式 == "MJPEG":
        使用轻量解码()

决策优先级：​​

1. ​第一优先级（协议）​​：决定用什么工具能"连得上"

2. ​第二优先级（编码）​​：决定如何配置工具"跑得好"

3. ​第三优先级（业务需求）​​：决定参数调优"用得稳"

1. 协议是工具选择的决定性因素

协议层级决定接入方式

# 协议决定"如何连接"
protocol_hierarchy = {
    "硬件接口协议": {
        "GigE Vision": "工业相机专用",
        "USB3 Vision": "即插即用工业相机",
        "Camera Link": "高速传输"
    },
    "网络流协议": {
        "RTSP": "实时流媒体",
        "RTMP": "直播流",
        "HLS": "HTTP流",
        "ONVIF": "安防相机标准"
    },
    "文件/设备协议": {
        "V4L2": "Linux视频设备",
        "DirectShow": "Windows设备",
        "文件路径": "本地视频文件"
    }
}

协议对应的工具选择矩阵​

协议类型	具体协议	推荐工具	原因
​工业协议​	GigE Vision, USB3 Vision	官方SDK, OpenCV with GenICam	需要硬件级控制
​网络流协议​	RTSP, RTMP, HLS	FFmpeg, PyAV, OpenCV	需要流媒体解码
​系统设备协议​	V4L2, DirectShow	OpenCV直接采集	系统原生支持

def select_tool_by_protocol(protocol):
    """根据协议选择工具类别"""
    protocol_tool_map = {
        # 工业相机协议 → 专用工具
        'GigE Vision': '厂家SDK + OpenCV',
        'USB3 Vision': 'OpenCV DirectShow/V4L2',

        # 网络流协议 → 流媒体工具
        'RTSP': 'FFmpeg/PyAV + OpenCV',
        'RTMP': 'FFmpeg + OpenCV',
        'ONVIF': 'ONVIF库 + FFmpeg',

        # 系统设备协议 → 系统工具
        'V4L2': 'OpenCV直接采集',
        'DirectShow': 'OpenCV CAP_DSHOW'
    }
    return protocol_tool_map.get(protocol, 'FFmpeg(通用后备)')

# 示例
工业相机协议 = select_tool_by_protocol('GigE Vision')  # 输出: '厂家SDK + OpenCV'
网络流协议 = select_tool_by_protocol('RTSP')           # 输出: 'FFmpeg/PyAV + OpenCV'

2. 编码格式影响工具的内部配置

# 编码格式影响工具参数配置
encoding_impact = {
    "H.264/H.265": {
        "工具": "FFmpeg/OpenCV",
        "关键配置": ["-c:v h264_cuvid", "-hwaccel cuda"],  # 硬件加速
        "挑战": "OpenCV原生解码不稳定"
    },
    "MJPEG": {
        "工具": "OpenCV直接支持",
        "关键配置": [],  # 通常无需特殊配置
        "挑战": "带宽占用高"
    },
    "RAW/Bayer": {
        "工具": "工业相机SDK",
        "关键配置": ["像素格式转换", "去马赛克"],
        "挑战": "需要特殊处理"
    }
}

def configure_tool_by_encoding(tool, encoding):
    """根据编码格式配置工具参数"""
    encoding_configs = {
        'H.264': {
            'FFmpeg': ['-c:v', 'h264_cuvid', '-hwaccel', 'cuda'],
            'OpenCV': ['CAP_PROP_HW_ACCELERATION', 'CV_CAP_INTEL_MFX'],
            'PyAV': [{'codec': 'h264_cuvid'}]
        },
        'H.265': {
            'FFmpeg': ['-c:v', 'hevc_cuvid', '-hwaccel', 'cuda'],
            'OpenCV': [],  # OpenCV对H.265支持有限
            'PyAV': [{'codec': 'hevc_cuvid'}]
        },
        'MJPEG': {
            'FFmpeg': ['-c:v', 'mjpeg_cuvid'],
            'OpenCV': [],  # 原生支持良好
            'PyAV': [{'codec': 'mjpeg'}]
        }
    }
    return encoding_configs.get(encoding, {}).get(tool, [])

# 示例：RTSP+H.264的完整配置
protocol = 'RTSP'
encoding = 'H.264'

# 第一步：根据协议选工具
selected_tool = select_tool_by_protocol(protocol)  # FFmpeg/PyAV + OpenCV

# 第二步：根据编码配参数
ffmpeg_params = configure_tool_by_encoding('FFmpeg', encoding)
# 输出: ['-c:v', 'h264_cuvid', '-hwaccel', 'cuda']

3.案例

案例1：海康工业相机（GigE Vision协议）

# 协议: GigE Vision → 选择工具: 海康MVS SDK
# 编码: 通常是MJPEG或H.264 → 配置: SDK内部自动处理

from hkvision_mvs import MvCamera

camera = MvCamera()
camera.MV_CC_CreateDevice()
camera.MV_CC_OpenDevice()
# 编码格式由SDK透明处理，用户无需关心

案例2：海康网络相机（RTSP协议）​

# 协议: RTSP → 选择工具: FFmpeg
# 编码: H.264/H.265 → 配置: 硬件加速参数

ffmpeg_command = [
    'ffmpeg',
    '-rtsp_transport', 'tcp',      # 协议相关配置
    '-i', 'rtsp://camera_url',
    '-c:v', 'h264_cuvid',          # 编码相关配置
    '-hwaccel', 'cuda',            # 编码相关配置
    '-f', 'rawvideo',
    '-pix_fmt', 'bgr24',
    '-'
]

案例3：USB工业相机（USB3 Vision协议）​

# 协议: USB3 Vision → 选择工具: OpenCV DirectShow
# 编码: 通常为RAW → 配置: 系统自动处理
# 通过DirectShow访问工业相机（需先安装驱动）
import cv2
cap = cv2.VideoCapture(0, cv2.CAP_DSHOW)  # 协议决定接口
# 编码格式由相机驱动自动处理
# 设置相机参数（工业相机重要配置）
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1920)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 1080)
cap.set(cv2.CAP_PROP_FPS, 30)           # 帧率
cap.set(cv2.CAP_PROP_EXPOSURE, 1000)    # 曝光时间（微秒）
cap.set(cv2.CAP_PROP_GAIN, 0)           # 增益

while True:
    ret, frame = cap.read()
    if not ret:
        break

    # YOLO推理处理...
    cv2.imshow('Industrial Stream', frame)

    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()

实际工程意义​

1. ​协议错误 = 无法连接​

   • 选错工具：根本拿不到视频流

   • 后果：系统完全不可用

2. ​编码配置错误 = 性能问题​

   • 配置不当：还能运行，但卡顿/高CPU

   • 后果：系统不稳定，但可调试修复

4.ffmpeg的适用边界

​FFmpeg 能用的摄像头：​​

• ​网络协议摄像头​：

  • 支持 RTSP/RTMP/ONVIF 的监控相机（如海康/大华网络摄像机）

  • 输出 HLS/HTTP-FLV 流的 IP 摄像头

  • 部分 USB 摄像头（需系统驱动转为 V4L2/DirectShow）

FFmpeg 不能用的摄像头：​​

• ​工业相机专用接口​：

  • GigE Vision 相机（如 Basler/海康工业款）

  • USB3 Vision 相机（如 FLIR/Point Grey）

  • Camera Link 高速相机

• ​需要特殊驱动的设备​：

  • 某些医疗/科研专用摄像头

  • 自定义协议的专业设备

为什么工业相机不能用 FFmpeg

技术根源对比​

特性	网络协议摄像头	工业相机
​协议栈​	RTSP/RTP over TCP/IP	GigE Vision/USB3 Vision
​数据封装​	标准 MPEG-TS/PS	自定义帧格式（含元数据）
​控制接口​	ONVIF/HTTP API	GenICam 寄存器控制
​典型用途​	视频监控	机器视觉/测量

# 尝试用FFmpeg连接摄像头（通用测试命令）
ffmpeg -i <摄像头URL> -f null - -v error
# 若无报错则兼容，出现"Protocol not found"则不兼容

误区1："FFmpeg可以解码任何摄像头"​​

• ​真相 ​：FFmpeg 只能处理已封装成标准流协议的视频，无法直接读取硬件接口（如 GigE Vision 的原始帧数据）

​误区2："工业相机插上网线就是网络摄像头"​​

• ​真相​：工业相机的 GigE 接口 ≠ 普通网络协议，需要专用驱动（如 GigE Vision 协议栈）

​误区3："USB摄像头都能用FFmpeg"​​

• ​真相​：

  • 普通UVC摄像头 → 可通过系统接口转接（V4L2/DirectShow）

  • USB3 Vision工业相机 → 必须用厂家SDK

工业场景的摄像头选型和采集方案

核心参数差异​

特性	监控摄像头（矿山/港口）	工业摄像头（工厂）
​检测目标​	集装箱、车辆、人员（米级）	零件缺陷、二维码（毫米级）
​视场范围​	大范围（50-200米）	小范围（0.1-2米）
​精度要求​	识别级（能看清是什么）	测量级（精确到像素）
​帧率​	15-25fps（实时监控）	50-500fps（高速捕捉）
​触发方式​	连续采集	精确触发（与设备同步）

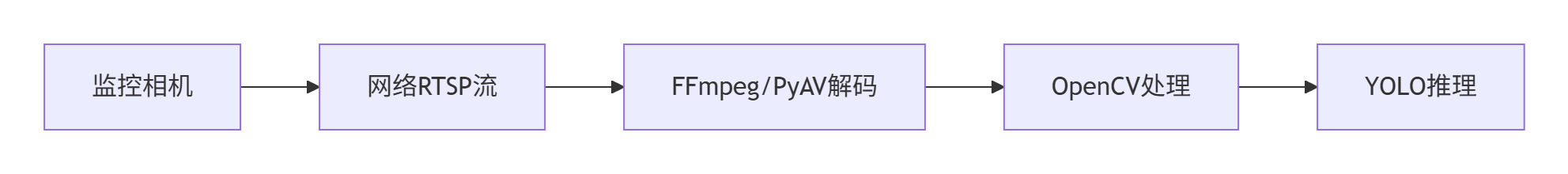

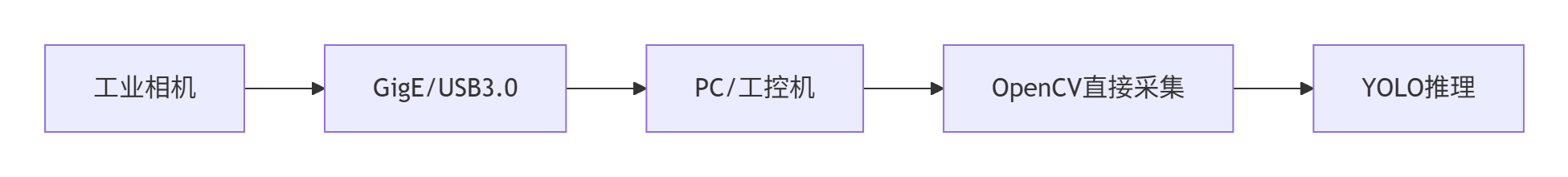

特性	工业相机（直接采集）	RTSP相机（网络流）
​延迟​	毫秒级（1-10ms）	较高（100-500ms）
​稳定性​	极高（硬件级）	依赖网络质量
​部署​	本地连接，复杂	网络灵活，简单
​成本​	较高	相对较低
​适用场景​	高速产线、精密检测	安防监控、远程检测

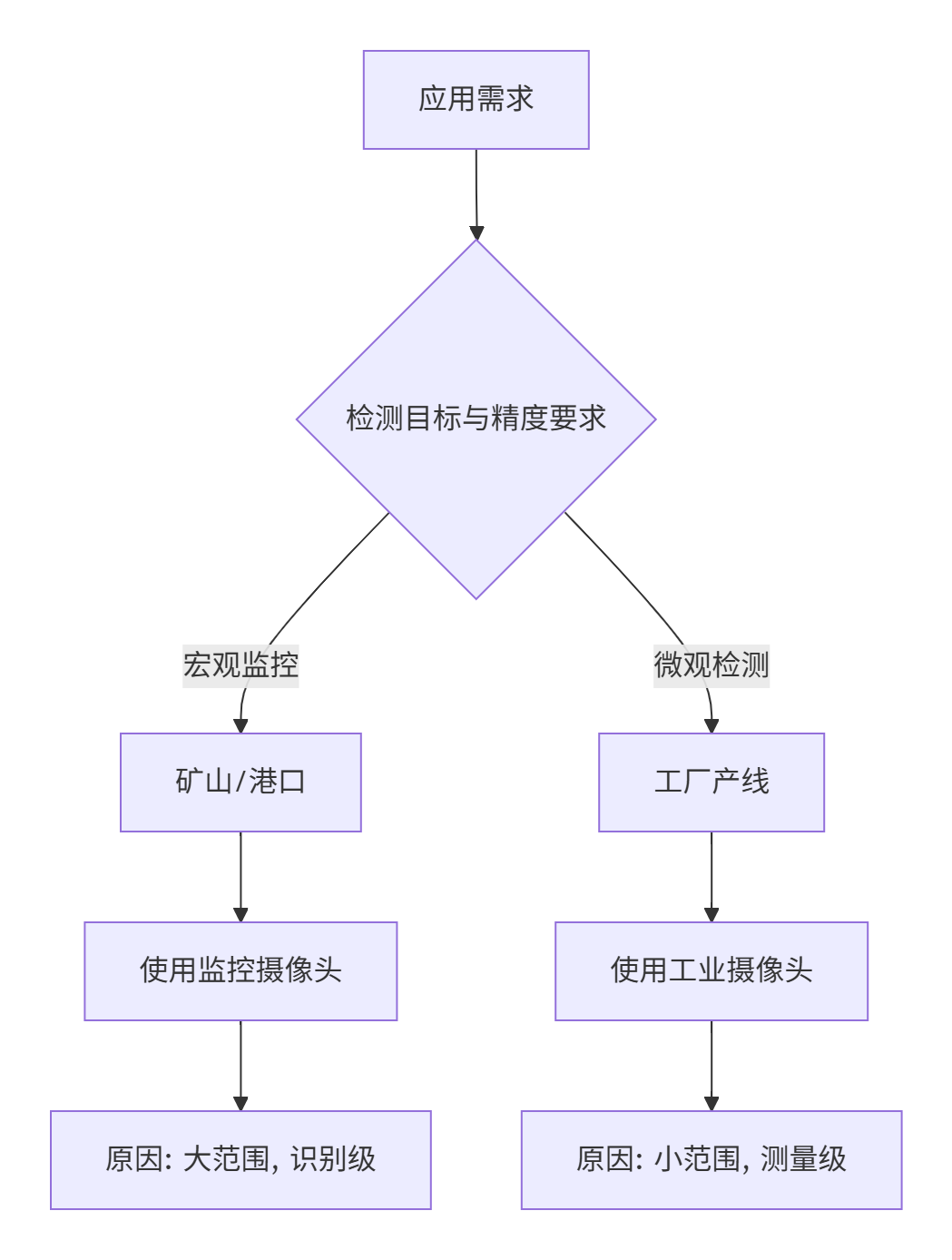

根本原因：需求决定技术选型​

​矿山/港口选择监控摄像头因为：​​

• ✅ ​检测目标大​（集装箱、车辆、人员）

• ✅ ​距离远、范围大​

• ✅ ​精度要求相对较低​

• ✅ ​成本敏感（部署数量大）​​

• ✅ ​环境适应性强​

​工厂选择工业摄像头因为：​​

• ✅ ​检测目标小​（零件缺陷、二维码）

• ✅ ​距离近、精度要求极高​

• ✅ ​需要高速、同步触发​

• ✅ ​测量一致性要求严格​

• ✅ ​与自动化设备深度集成​

​核心原则：用合适的工具解决合适的问题，不过度配置也不将就应付。​

1. 智慧矿山场景

mine_camera_requirements = {
    "环境挑战": ["防爆要求", "高粉尘", "低照度", "潮湿环境"],
    "检测目标": ["皮带跑偏", "大块煤识别", "人员安全", "设备状态"],
    "典型配置": {
        "防爆网络相机": "海康DS-2CD系列(防爆款)",
        "分辨率": "200-400万像素",
        "防护等级": "IP67/IP68",
        "安装位置": ["皮带机头尾", "破碎机入口", "煤仓出入口"]
    }
}

# 智慧矿山典型采集代码
class MiningCameraSystem:
    def __init__(self):
        self.cameras = {
            'belt_head': 'rtsp://admin:123456@192.168.10.101/Streaming/Channels/101',
            'belt_tail': 'rtsp://admin:123456@192.168.10.102/Streaming/Channels/101',
            'crusher_entry': 'rtsp://admin:123456@192.168.10.103/Streaming/Channels/101'
        }

    def start_monitoring(self):
        """启动皮带机监控"""
        for location, rtsp_url in self.cameras.items():
            # 使用FFmpeg稳定采集
            command = [
                'ffmpeg',
                '-rtsp_transport', 'tcp',      # 矿山网络不稳定，用TCP
                '-i', rtsp_url,
                '-fflags', 'nobuffer',
                '-flags', 'low_delay',
                '-f', 'image2pipe',
                '-pix_fmt', 'bgr24',
                '-'
            ]
            # 每个摄像头独立进程处理
            self.start_camera_process(location, command)

2. 智慧工厂/智能制造

factory_camera_types = {
    "外观检测": {
        "相机类型": "高分辨率面阵工业相机",
        "品牌": ["海康MV-CH", "Basler ace", "FLIR Grasshopper"],
        "接口": "GigE Vision/USB3 Vision",
        "应用": "产品缺陷检测、二维码识别"
    },
    "定位引导": {
        "相机类型": "高速工业相机",
        "品牌": ["海康MV-CA", "Cognex In-Sight"],
        "接口": "GigE Vision",
        "应用": "机械手定位、零件装配"
    },
    "流程监控": {
        "相机类型": "网络监控相机",
        "品牌": "海康DS-2CD系列",
        "接口": "RTSP over Ethernet",
        "应用": "生产线状态监控"
    }
}

class FactoryVisionSystem:
    def __init__(self):
        self.camera_interfaces = {}

    def setup_industrial_cameras(self):
        """工业相机采集（GigE Vision）"""
        # 高精度检测工位
        try:
            from hkvision_mvs import MvCamera
            self.camera_interfaces['defect_inspection'] = MvCamera()
            # 配置高分辨率采集（500万像素+）
        except ImportError:
            # 降级方案：使用OpenCV + GenICam
            import cv2
            if cv2.__version__ >= '4.5':
                cap = cv2.VideoCapture()
                cap.open('gev://192.168.10.100')  # GigE Vision
            else:
                # 编译OpenCV时开启WITH_GIGE支持
                pass

    def setup_monitoring_cameras(self):
        """监控相机采集（RTSP）"""
        # 生产线整体监控
        rtsp_urls = {
            'assembly_line': 'rtsp://192.168.10.200/Streaming/Channels/101',
            'packaging_station': 'rtsp://192.168.10.201/Streaming/Channels/101'
        }

        for name, url in rtsp_urls.items():
            # 使用PyAV（比FFmpeg更Pythonic）
            import av
            container = av.open(url, timeout=10)
            self.camera_interfaces[name] = container

3. 智慧港口场景

port_vision_requirements = {
    "环境特点": ["大范围监控", "强腐蚀环境", "远距离观测", "昼夜切换"],
    "典型应用": {
        "岸桥监控": ["集装箱识别", "吊具定位", "防撞检测"],
        "场桥监控": ["箱号识别", "堆场管理", "自动驾驶引导"],
        "闸口监控": ["车牌识别", "集装箱号识别", "安全检测"]
    },
    "相机选型": {
        "远距离监控": "海康鹰眼/球机(DS-2DE系列)",
        "高精度识别": "海康智能交通相机",
        "恶劣环境": "港口专用防腐相机"
    }
}

class PortVisionSystem:
    def __init__(self):
        self.camera_groups = {
            'quay_cranes': [f'rtsp://crane_{i}:554' for i in range(1, 21)],
            'yard_cranes': [f'rtsp://yard_{i}:554' for i in range(1, 50)],
            'gate_cameras': [f'rtsp://gate_{i}:554' for i in range(1, 10)]
        }

    def start_distributed_processing(self):
        """港口大规模摄像头分布式处理"""
        import multiprocessing as mp
        from concurrent.futures import ThreadPoolExecutor

        with ThreadPoolExecutor(max_workers=16) as executor:
            for group_name, camera_urls in self.camera_groups.items():
                for url in camera_urls:
                    executor.submit(self.process_camera_stream, url, group_name)

    def process_camera_stream(self, rtsp_url, location):
        """单摄像头处理进程"""
        # 使用FFmpeg硬件解码（港口相机通常H.265编码）
        command = [
            'ffmpeg',
            '-hwaccel', 'cuda',           # NVIDIA GPU加速
            '-hwaccel_device', '0',
            '-rtsp_transport', 'tcp',
            '-i', rtsp_url,
            '-f', 'image2pipe',
            '-pix_fmt', 'bgr24',
            '-'
        ]

        # 长期稳定运行（7×24）
        while True:
            try:
                # 视频流处理逻辑
                frame = self.read_ffmpeg_frame(command)
                # 集装箱识别、车牌识别等AI算法
                self.yolo_detection(frame)
            except Exception as e:
                self.reconnect_camera(rtsp_url)

4. 皮带机监控专项

belt_conveyor_issues = {
    "检测目标": [
        "皮带跑偏", "纵向撕裂", "异物堵塞",
        "物料堆积", "托辊损坏", "人员入侵"
    ],
    "安装要求": {
        "位置": "机头、机尾、转载点",
        "角度": "垂直于皮带运行方向",
        "照明": "红外补光（夜间监控）"
    },
    "相机选型": {
        "普通监控": "海康DS-2CD3系列（200万像素）",
        "高精度检测": "海康MV-CA系列（500万像素工业相机）",
        "防爆环境": "海康防爆网络相机"
    }
}

def load_camera_config(self):
        """皮带机摄像头配置"""
        return {
            'head_camera': {
                'type': 'industrial',  # 工业相机用于精确检测
                'interface': 'GigE',
                'url': 'gev://192.168.1.100',
                'purpose': '撕裂检测'
            },
            'tail_camera': {
                'type': 'network',     # 网络相机用于状态监控
                'interface': 'RTSP',
                'url': 'rtsp://192.168.1.101/Streaming/Channels/101',
                'purpose': '跑偏检测'
            }
        }

def start_industrial_camera(self, config):
        """工业相机采集（GigE Vision）"""
        # 使用厂家SDK获取最高质量图像
        from hikvision_mvs import MvCamera

        camera = MvCamera()
        camera.MV_CC_CreateDevice()
        camera.MV_CC_OpenDevice()

        # 配置高帧率采集（皮带高速运行）
        camera.MV_CC_SetFrameRate(30.0)
        camera.MV_CC_SetExposureTime(1000)  # 微秒

        while True:
            frame = camera.MV_CC_GetImageBuffer()
            # 执行撕裂检测、异物检测算法
            self.belt_safety_detection(frame)

    def start_network_camera(self, config):
        """网络相机采集（RTSP）"""
        # 使用PyAV稳定采集
        import av

        container = av.open(config['url'], timeout=15)
        container.streams.video[0].thread_type = 'AUTO'  # 多线程解码

        for frame in container.decode(video=0):
            img = frame.to_ndarray(format='bgr24')
            # 执行跑偏检测、堵料检测
            self.belt_alignment_detection(img)

总结

应用领域	主要摄像头类型	采集方案	关键考虑因素
​智慧矿山​	防爆网络相机	FFmpeg RTSP	防爆认证、网络稳定性
​智慧工厂​	混合方案（工业+网络）	厂家SDK + FFmpeg	精度要求、实时性
​智慧港口​	高清网络球机	FFmpeg集群	大规模、远距离
​皮带机​	工业相机（关键点）	厂家SDK	高精度、高帧率
	网络相机（监控点）	FFmpeg/PyAV	成本、覆盖范围

1. 从网络相机开始​：先掌握FFmpeg/PyAV处理RTSP流

2. ​逐步深入工业相机​：遇到精度要求时再学习厂家SDK

3. ​重视环境适应性​：工业场景的防护等级比分辨率更重要

4. ​考虑长期维护​：选择有良好技术支持的品牌（如海康、大华）

​核心原则​：根据检测精度要求选择相机，根据部署环境选择防护等级，根据接口类型选择采集方案。
