以CH32 GPIO外设为例:

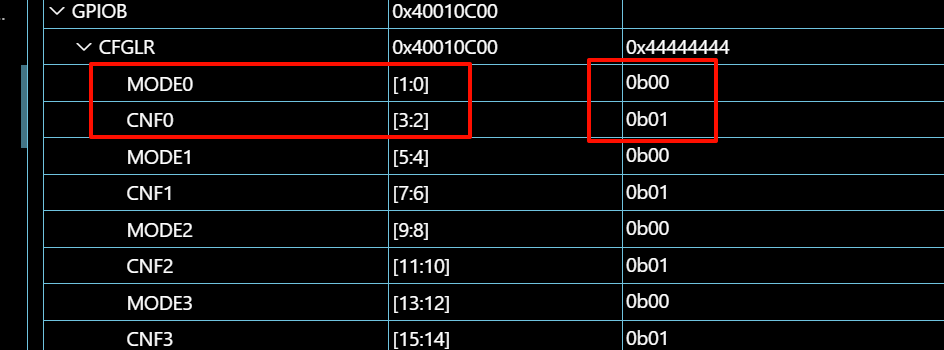

debug查看CFGLR 配置低位寄存器
MODEx x对应x号IO
MODE0 位为 0-1位 bit值分别为 00
CNF0 位 为 2-3位 bit值分别为 01

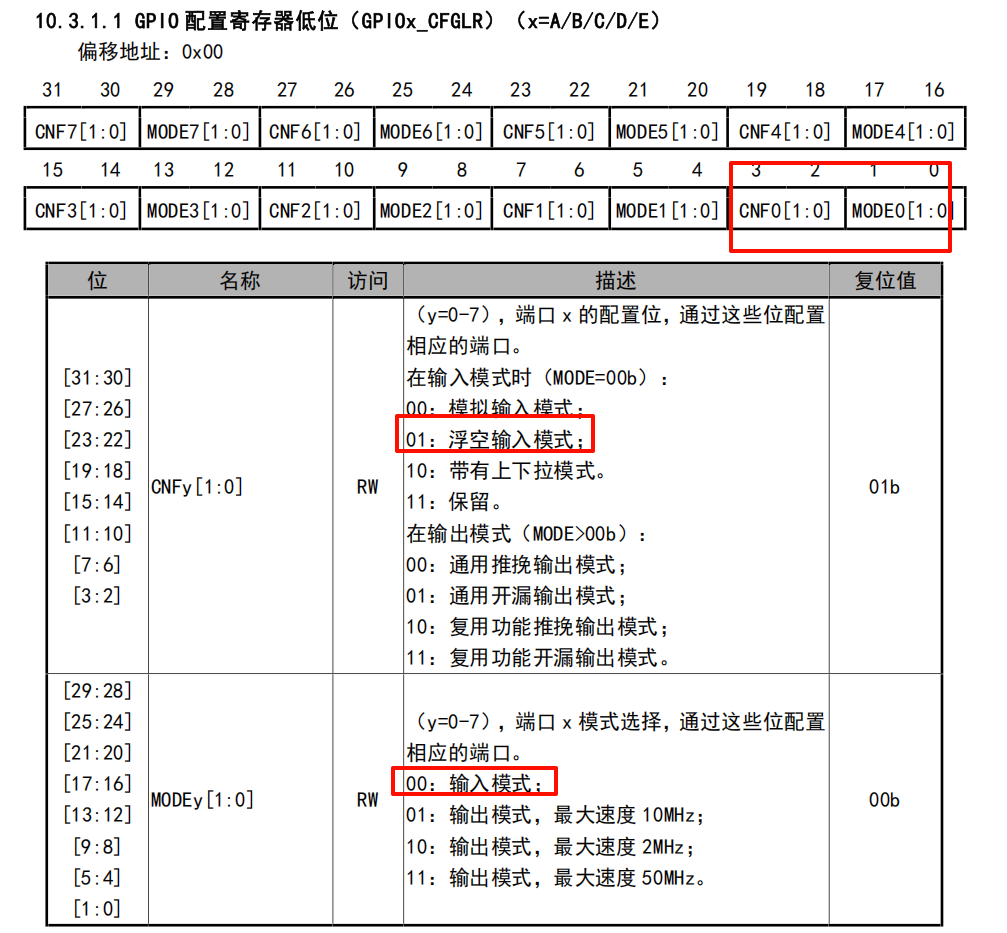

对照数据手册:
所以B0 为浮空输入状态配置

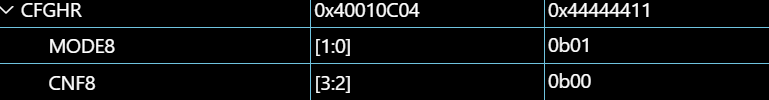

看B8 对应手册就是推挽输出10MHZ
MCU-DEBUG 通过查看外设寄存器位debug出外设配置是否正常
