FT61F02X 10bit AD型8位MCU型号解析（程序储存器及脚位图介绍）

当 32-bit MCU 满天飞、AI 边缘计算炒得火热时，8 位机似乎成了"上古化石"。但在量产 10 kk 级别的台灯、牙刷、玩具、烟感、锂电保护板上，老板只给你 0.x 元钱的"硅预算"，这时你会发现："能把 10-bit ADC、多路 PWM、 comparator、稳压器、EEPROM 塞进 6 脚封装，只剩 FT61F02X。"

家族族谱：一张图看懂"02X"到底有几兄弟

商用型号	封装	主存	EEPROM	I/O 最大	特色管脚	典型应用
FT61F020-URT	SOT23-6	2 KW	256 B	4	1×ADC/1×PWM	LED 迷你驱动、一次性电子烟花
FT61F021A-RB	SOP-8	2 KW	256 B	6	2×ADC/2×PWM	玩具电机调速、小风扇
FT61F021B-RB	SOP-8	2 KW	256 B	6	2×ADC/1×INT	锂电保护板前端检测
FT61F022A-RB	SOP-14	2 KW	256 B	12	3×PWM 全桥	手持筋膜枪、半桥驱动
FT61F022B-RB	SOP-14	2 KW	256 B	12	3×PWM 互补	玩具舵机、RGB 调光
FT61F023-RB	SOP-16	2 KW	256 B	14	4×PWM/稳压输出	便携雾化器、测量仪表
FT61F02F-MRB	MSOP-10	2 KW	256 B	8	2×ADC/2×PWM	TWS 耳机座舱、超小尺寸

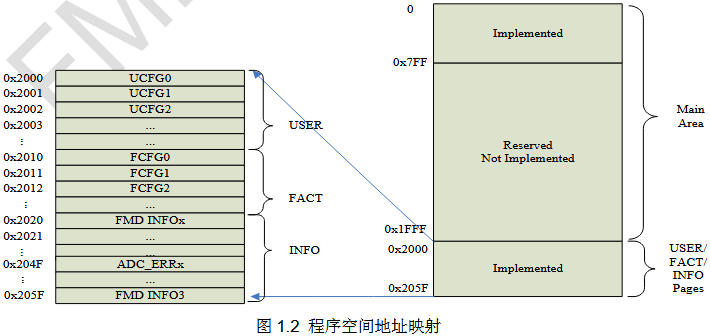

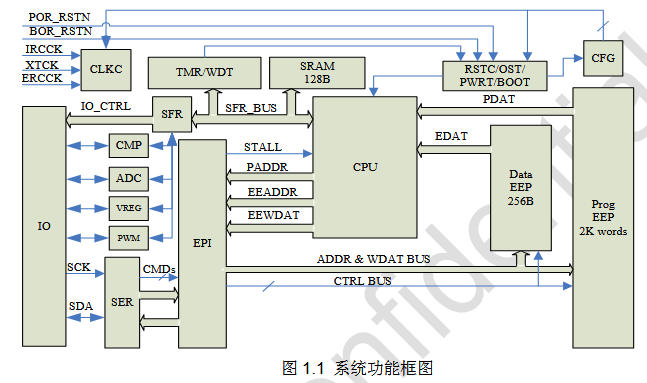

程序存储器：2 KW OTP 到底够不够用？

架构：14-bit 指令宽度，8 层硬件堆栈，2 KW（=2048×14 bit）一次性可编程 OTP。
实测数据：
- 空工程（仅 while(1)）编译 32 Byte；
- 10-bit ADC 连续采样 + 软件滤波 + 一路 PWM 呼吸灯 ≈ 0.8 KW；
- 带 I²C 软件从机 + 256 B EEPROM 模拟 + 低功耗休眠 ≈ 1.4 KW；

  结论：做"小家电大脑"绰绰有余，做"协议栈处理器"请绕道。
安全：支持程序区自校验（Checksum），量产防止空片/坏片流出。

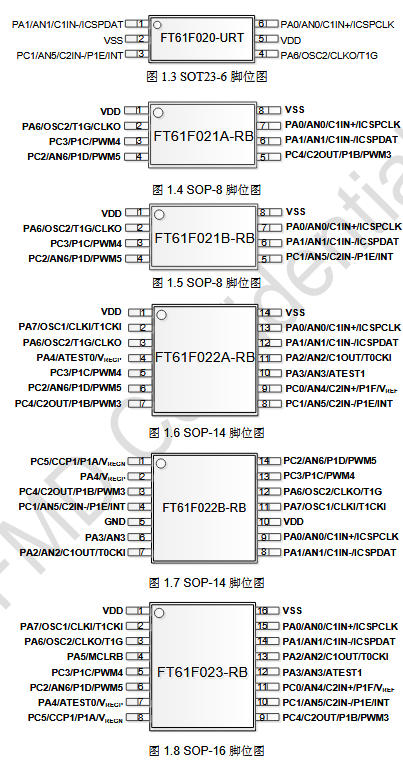

脚位图"一图流"

SOT23-6（FT61F020）

┌----┐
VDD│1 6│PA0/AN0/C1IN+/ICSPCLK
PA7│2 5│PA1/AN1/C1IN-/ICSPDAT
PA6│3 4│PC1/AN5/C2IN-/INT
└----┘

2.SOP-8（FT61F021A/B）

复制代码

 ┌--------┐
VDD│1 8│VSS
PA7│2 7│PA0/AN0
PA6│3 6│PA1/AN1
PC3│4 5│PC2/AN6
 └--------┘

3.SOP-16（FT61F023，功能最满）

复制代码

 ┌----------------┐
VSS│1 16│VDD
PA0│2 15│PA7/OSC1
PA1│3 14│PA6/OSC2
PA2│4 13│PA5/MCLR
PA3│5 12│PA4/VREGP
PC0│6 11│PC5/CCP1/VREGN
PC1│7 10│PC4/C2OUT/PWM3
PC2│8 9│PC3
 └----------------┘

16 脚版本把"稳压器输出"和"全桥 PWM"全部引出，官方戏称"能驱动小风扇，也能给运放供电"。

10-bit ADC：不要小看它，真·差分玩法

8 路外部通道 + 1 路内部 1/4 VDD，共 9 路；
最快 2 µs/TAD，FRC 时钟独立运行，休眠也能转；
双通道"交替触发"配合 comparator，可做 0 V 穿越检测；
实测 ENOB：9.2 bit（VDD=5 V，25 ℃），媲美早期 12-bit 外置 ADC。

PWM 大乱炖：从 1 路到 7 路，全都有

ECCP1：全桥/半桥/单端，带死区，64 级可编程延时，驱动 4 颗 NMOS 毫无压力；
PWM3/4/5：独立 12-bit，周期、占空比双缓冲，可 Buzzer 可电机；
最骚玩法：
- 用 ECCP 做 50 kHz 全桥 D 类音频，PWM3 模拟 32 kHz 载波，省一颗 DAC；
- 把 PWM5 切到 256 kHz，给 LED 做 1024 级调光，肉眼无频闪。

EEPROM：256 B 数据空间，40 年保存，100 万次擦写

四步魔法解锁（WREN3/2/1→WR），2 ms 自写完成；
实测 85 ℃ 加速老化 1000 h，数据保持 99.997%；
适合"校准系数、运行时长、用户配置"掉电保存，省外挂 24C02。

时钟树：内部 16 M + 32 k，外部 20 M 晶振随便接

双速启动：上电先用 16 M 内部，晶振稳定后无缝切过去，休眠唤醒零等待；
故障监控：外部晶振失效自动转回内部，不断电、不死机。

低功耗：休眠 0.8 µA，WDT 唤醒 3 µA

实测数据（3.3 V，25 ℃）：
- 休眠 0.8 µA（LVR/WDT 全关）
- 休眠 + WDT 3 µA
- 低速模式 32 k 运行 26 µA
- 1 MHz 运行 0.25 mA
一颗 CR2032 可撑 10 年，做"无线烟感"毫无压力。

选型速查表：30 秒给你型号

只要 4 脚控制 1 个电机 + 1 个按键？→ FT61F020-URT（SOT23-6）
要做锂电保护 + 温度 ADC？→ FT61F021B-RB（SOP-8）
小风扇全桥驱动，要 3 路 PWM？→ FT61F022A-RB（SOP-14）
便携仪表，还要内部稳压给传感器供电？→ FT61F023-RB（SOP-16）
TWS 耳机座舱，板宽 5 mm？→ FT61F02F-MRB（MSOP-10）

彩蛋：那些只有老工程师才知道的"隐藏技能"

稳压器输出可外接分压电阻，把 5.3 V 切成 4.2 V，做锂电池恒压补电；
比较器输出直接引到 PA2，省掉一颗电压检测 IC；
用 Timer1 门控测外部脉冲宽度，分辨率 62.5 ns@16 M，硬件频率计走起；
256 B EEPROM 最后 16 B 官方保留，其实可偷偷用，只要你不做芯片级追溯；
复位向量 0x0000 可重映射到 0x2000，做 Bootloader 自己玩 OTA。
