【Android】Binder 原理初探：理解 Android 进程通信机制

用户0273851840262025-11-05 18:17

笔者刚开始学习的时候看的《安卓开发艺术探索》，看完之后感觉不太清楚难以理解。在此建议大家先去实战，去体验代码写的原因以及逻辑，然后再学习AIDL生成的binder代码感觉会好很多；

Binder的起因

  1. 程序都是由一些Activity和Service组成的，那么这些组件可能在一个进程中，又可能不在一个进程中。
  2. 每一个进程都会有一个独立的虚拟机，每个虚拟机在内存分配上有不同的地址空间，所以当不同进程访问同一个类的对象时，这个类的对象会产生很多的副本，其他进程访问的是副本；
  3. 所以两个进程无法通信，此时binder应运而出；

Binder是什么

以下是《安卓开发艺术探索》中对于binder的介绍：

  1. Binder是Android中的一个类，继承了IBinder接口；

    IBinder是Android中IPC的桥梁接口，是客户端和服务端通信的唯一桥梁对象；而Binder实现了这个接口；

  2. Binder可以理解为一种虚拟的物理设备，它的设备驱动是dev/binder；

  3. 从Android FrameWork的角度说的话，Binder是连接ServiceManager和MS以及各种Manager的桥梁；

    1. Android FrameWork :是基于Linux以及应用层的系统框架层，包含了很多组件和服务，例如活动管理器，窗口管理器；
    2. ServiceManager：以startActivity()举例，系统启动时，它最早被启动。当AMS启动后，AMS会在ServiceManager注册服务名和b引用（binder）,那么当startActivity()时，框架层找不到AMS，这个时候就会去ServiceManager查表，通过binder引用找到AMS，然后AMS会经过效验，去通过b引用去对应的进程中调用方法实现生命周期的管理，此外，AMS还会管理任务栈以及任务、应用进程等；

  4. 从应用层面来说，Binder是客户端和服务端通信的媒介，当binderService的时候，那么服务端会返回一个包含了服务端业务调用的binder对象，通过这个binder对象，客户端就可以访问到服务端提供的数据以及服务；（了解binder原理后，看这段话就可以理解了）

Binder的选择

Android继承于Linux，Linux本身提供了很多跨进程的机制，那么Android为什么会开发binder机制呢？

简要介绍Linux中的几种IPC机制：

共享内存

  1. 介绍：顾名思义，就是两个进程共享一片内存区域，当一个进程修改地址上的内容时，其他进程会察觉到更改；

  2. 安全和性能分析：

    1. 因为不需要数据的复制，直接访问的是同一片内存区域，所以是IPC中最快，性能最好的方式；
    2. 实现较为复杂，且安全性较低（因为任意的访问可能导致恶意修改或者隐私泄露）；

管道

  1. 介绍：管道分为单向管道和双向管道，单向管道有固定的读端、写端，写进程通过写端向管道文件写数据，读进程通过读端从管道文件读数据；

  2. 安全和性能分析：

    1. 关于性能：数据复制了两遍；
    2. 管道分为阻塞和非阻塞，一般简单同步程序阻塞，这时如果读写操作不当，就会出现阻塞的情况；（比如管道里面没数据，读的进程要读，那么进程就会被挂起，也就是发生阻塞）
    3. 管道只能字节流；
    4. 管道有缓冲区，传输数据大小超过缓冲区了也会发生阻塞；

消息队列

  1. 介绍：存放在内核中的消息链表，消息队列由消息标识符表示，允许多个进程同时读和写，发送方和接收方要约定好消息体的大小和类型；
  2. 安全和性能分析：数据也是会经过两次复制；

Socket

  1. 介绍：原本是为了网络设计的，但是也可以进行进程间通信；

  2. 安全和性能分析：

    1. Socket有两个缓冲区，一读一写，那么进程A->写缓冲区复制一次，写缓冲区->读缓冲区是物理传输，读缓冲区->读进程B复制一次，一共复制两次；

Binder的优势

  1. 从性能角度：Binder的数据拷贝只需要一次，而管道，消息队列、Socket都需要2次，共享内存方式实现方式复杂；
  2. 从安全角度：传统的IPC机制对于通信双方没有严格的验证，Binder协议本身就支持双方做身份效验，提升了安全性；

Binder的实战

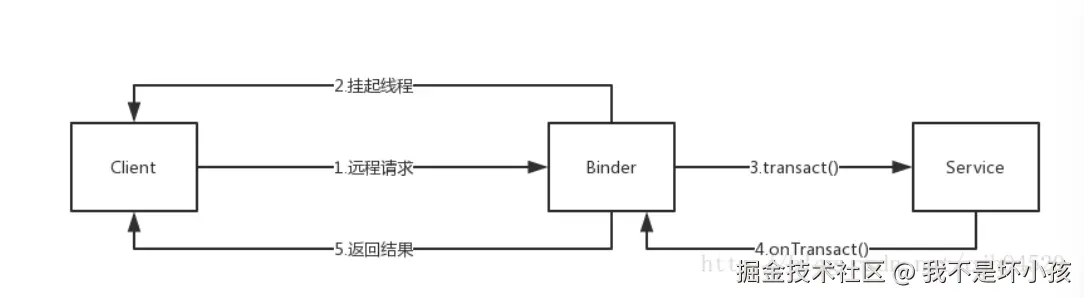

Binder的工作流程：

上面的图方便大家理解；；；

流程大致如下：

  1. 服务端：会创建Binder的实例，此时会开启隐藏的Binder线程（来接收客户端的请求），Binder驱动会创建mRemote对象；
  2. 客户端：调用bindService()方法后，Binder驱动会返回mRemote对象；那么此时客户端可以调用transact（）方法通过Binder驱动向服务端发送请求，同时挂起线程；
  3. 服务端：收到数据后调用ontransact（）方法，通过Binder驱动把结果返回给客户端；
  4. 客户端：收到数据之后，重新拉起线程；

通过Binder实现跨进程通信

功能就是通过名字查询名字对应的信息，重点在于实现的逻辑；

接口

java 复制代码
public interface Queuemes {

    String getMesName(String name);
}

接口里面写了我们要实现的功能；

服务端

java 复制代码
public class MyService extends Service {
  Binder binder;
  public MyService() {
      binder = new MyServiceNative();
  }

  @Override
  public IBinder onBind(Intent intent) {
      return binder;
  }
}

创建Serviece，在服务端里创建Binder实例；

onBind（）：return的是客户端接收的Binder对象；

java 复制代码
class MyServiceNative extends Binder implements Queuemes{

      @Override
      protected boolean onTransact(int code, @NonNull Parcel data, @Nullable Parcel reply, int flags) throws RemoteException {
          if (code == 1) {
              String name;
              name = data.readString();
              String res = getMesName(name);
              reply.writeString(res);
              return true;
          }
          return super.onTransact(code, data, reply, flags);
      }
      public String getMesName(String name) {
      String mes;
      switch (name){
          case "徐照茹":
              mes = "万事都灵";
              break;
          case "高远":
              mes = "我要进大厂(怒吼)";
              break;
          default:
              mes = "yws";
              break;
      }
      return mes;
  }

}

我们自定义了一个Binder类MyServiceNative，它继承了Binder，实现了Queuemes接口；重写了 onTransact方法和实现的功能；

  1. 为什么要实现Queuemes接口：

    原因：如果客户端和服务端是同一个进程，不会走跨进程的过程，Binder内驱返回的是服务端中Binder的对象；但如果不是一个进程，那么会走跨进程的过程， Binder内驱返回的是Binder的代理（稍后会介绍到）；

    结果：如果是同一个进程，那么客户端需要用到服务端的资源（这里指方法），所以实现我们想要的借口，重写方法，这样客服端拿到Binder对象之后才可以使用方法；

  2. onTransact（）：

    1. 参数：int code, Parcel data, Parcel reply, int flags

      code：用来标识请求的是哪一个方法，data：目标方法的参数，reply：目标方法的返回值，flags:0为同步，IBinder.FLAG_ONEWAY为异步；

    2. 介绍：运行在服务端Binder线程池中，如果此方法的返回值为false，表示客户端请求失败，以此可以做一些权限验证，提高了安全性；

    3. 过程：判断请求方法，通过data取得参数，处理后把结果写入reply，返回ture;

java 复制代码
<service
   android:name=".MyService"
   android:enabled="true"
   android:exported="true"
   android:process=":ljx"
   >
   <intent-filter>
       <action
           android:name="com.example.myselfbinder.action.BIND_MYSERVICE">
       </action>
   </intent-filter>
</service>

同时我们需要把服务端运行在不同的进程中： android:process=":ljx"

并且指定action

客户端

java 复制代码
binding.bt1.setOnClickListener(new View.OnClickListener() {
   @Override
   public void onClick(View view) {
       String action = "com.example.myselfbinder.action.BIND_MYSERVICE";
       Intent intent = new Intent(action);
       intent.setPackage("com.example.myselfbinder");
       bindService(intent,serviceConnection,BIND_AUTO_CREATE);
   }
});

点击按钮，我们绑定服务，注意的是我们需要指定启动服务所在的包名，通过bindService进行绑定；

bindService：第二个参数是ServiceConnection的对象，这个方法接收绑定成功或失败的回调；

java 复制代码
ServiceConnection serviceConnection = new ServiceConnection() {
    @Override
    public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
         binder = asInterface(iBinder);
        Toast.makeText(getBaseContext(),"连接成功了",Toast.LENGTH_SHORT).show();
    }

    @Override
    public void onServiceDisconnected(ComponentName componentName) {

    }
};

创建ServiceConnection的对象，在成功链接服务的回调里： binder = asInterface(iBinder)：左边是我们定义方法接口的对象；右边调用了asInterface(），这里的ibinder其实是Binder驱动返回的mRemote对象；

  1. asInterface(）：

    因为前文提到过，不同的进程，Binder驱动返回值是不一样的，比如我们这里属于跨进程通信，返回的是Binder的代理，那如果同一个进程，返回的是Binder本体；

    那么返回的Binder不一样，其实走的就是两条路了，所以我们应该写个方法判断一下，是否是同一个进程，这个方法就是asInterface(）；

  2. 左边为什么是我们定义接口的对象：

    代理也需要实现 Queuemes我们统一定义的接口，这样我们不管是不是代理，都只需要调用mRemote对象中我们需要的方法，就可以实现通信，为了统一把；

java 复制代码
private static  Queuemes asInterface(android.os.IBinder os){
   if(os == null){
       return null;
   }
   else if(os instanceof Binder){
       return (Queuemes) os;
   }
   else{
       return new MesBinderProxy(os);
   }
}

实现Binder返回值的判断，我们可以看到，如果是Binder，那么强转为Queuemes，如果不是，则为Binder的代理，那我们就创建实例，接下来看看代理类怎么写；

java 复制代码
private static class MesBinderProxy implements Queuemes{
    private IBinder mRemote;

    public MesBinderProxy(IBinder mRemote) {
        this.mRemote = mRemote;
    }

    @Override
    public String getMesName(String name) {
        Parcel _data = Parcel.obtain();
        Parcel _reply = Parcel.obtain();
        String mes;
        try {
            _data.writeString(name);
            mRemote.transact(1,_data,_reply,0);
            mes = _reply.readString();
        } catch (RemoteException e) {
            throw new RuntimeException(e);
        }
        finally {

            _data.recycle();
            _reply.recycle();
        }
     return mes;
    }
}

方法内很简单，构造方法中我们得到了Binder驱动返回的对象；主要方法介绍：

  1. Parcel.obtain()：申请一个空的parcel对象；

    为什么不new一个？parcel不是普通的java类，它的内容储存在native层共享内存，obtain()是从对象池去一个现成的parcel，减少内存分配的开销；

  2. transact：底层会通过Binder的驱动，将_data数据发送给服务端，服务端会把最后的数据写到 _reply中；

  3. _data.recycle()：回收parcel对象，释放底层空间；

大致逻辑就是，得到两个parcel对象，然后把数据写入_data，通过transact和服务端通信，将线程挂起，当服务端返回时，线程继续，我们从服务端返回的 _reply对象中读出返回的值，最后回收parcel对象；

java 复制代码
binding.bt2.setOnClickListener(new View.OnClickListener() {
    @Override
    public void onClick(View view) {
        String s = binder.getMesName("徐照茹");
        Toast.makeText(getBaseContext(),s,Toast.LENGTH_SHORT).show();
    }
});

最后通过按钮的点击事件，我们得到服务端返回的数据，通过Toast提示出来；

至于为什么这么写，大家可以根据上面的Binder工作流程结合进行理解；

Binder的高效实现

为了帮助开发者实现Binder，AIDL自动生成了跨进程通信的模版，避免写一大堆统一的代码，有了AIDL，我们在服务端关注方法的实现就行，客户端不需要写额外的代码，因为全部自动生成了；

接下来我们对生成的代码进行解析比对，这下理解起来就比较容易了；

操作很简单，写两个aidl文件以及一个java文件：

java 复制代码
// Book.aidl
package com.example.binder.aidl;

// Declare any non-default types here with import statements

parcelable Book;

aidl用到了实现序列化的Book类，这里声明一下；

java 复制代码
// IBookManager.aidl
package com.example.binder.aidl;

// Declare any non-default types here with import statements
import com.example.binder.aidl.Book;
interface IBookManager {

  List<Book> getBookList();
  void addBook(in Book book);

}

aidl接口文件，里面声明了我们想实现的两个方法，一个得到书的列表，一个增加书；

需要注意的是import com.example.binder.aidl.Book;一定要导入book类，即使是在同一个包下，也要导入！！！

java 复制代码
 public class Book implements Parcelable {
        public int bookId;
        public  String bookName;

        public Book(int bookId, String bookName) {
            this.bookId = bookId;
            this.bookName = bookName;
        }

        protected Book(Parcel in) {
            bookId = in.readInt();
            bookName = in.readString();
        }

        public static final Creator<Book> CREATOR = new Creator<Book>() {
            @Override
            public Book createFromParcel(Parcel in) {
                return new Book(in);
            }

            @Override
            public Book[] newArray(int size) {
                return new Book[size];
            }
        };

        @Override
        public int describeContents() {
            return 0;
        }


        @Override
        public void writeToParcel(@NonNull Parcel parcel, int i) {
            parcel.writeInt(bookId);
            parcel.writeString(bookName);
        }


    }

实现序列化的Book类；

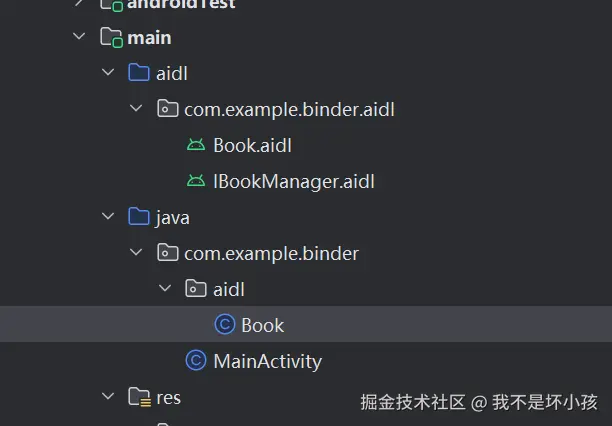

结构大概长这样，括弧，如果你放的路径有问题，也是无法正常生成的；

那么重新build，系统就会自动在gen目录下生成一个类IBookManager.java：

现在我们来简单介绍一下这个类

生成类框架理解

java 复制代码
    package com.example.binder.aidl;
    public interface IBookManager extends android.os.IInterface
    {
      public static abstract class Stub extends android.os.Binder implements com.example.binder.aidl.IBookManager
      {
        @Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
        {

        }
        private static class Proxy implements com.example.binder.aidl.IBookManager
        {
        }
        static final int TRANSACTION_getBookList = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
        static final int TRANSACTION_addBook = (android.os.IBinder.FIRST_CALL_TRANSACTION + 1);
      }
      //Binder的唯一标识
      public static final java.lang.String DESCRIPTOR =
      //声明的方法
      public java.util.List<com.example.binder.aidl.Book> getBookList() throws android.os.RemoteException;
      public void addBook(com.example.binder.aidl.Book book) throws android.os.RemoteException;
      }

这是它的大致框架：

  1. IBookManager 实现了IInterface接口，同时本身也是一个接口；

    所有在Binder中传输的接口都必须实现这个接口；

  2. 接口里面，声明了我们想调用的两个方法，以及DESCRIPTOR；

    DESCRIPTOR:Binder的唯一标识，一般用Binder的类名标识；

  3. Stub:就是一个Binder类，Stub内部还有一个Proxy是客户端的代理类；

  4. 在Stub里面定义了两个方法的整形Id，为了标识在跨进程通信中，客户端到底调用的是哪个方法；

生成类Stub

java 复制代码
    public static abstract class Stub extends android.os.Binder implements com.example.binder.aidl.IBookManager
    {
      public Stub()
      {
        this.attachInterface(this, DESCRIPTOR);
      }
      public static com.example.binder.aidl.IBookManager asInterface(android.os.IBinder obj)
      {

      }
      @Override public android.os.IBinder asBinder()
      {
        return this;
      }
      @Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
      {

      }
      private static class Proxy implements com.example.binder.aidl.IBookManager
      {
      }
    }

我们可以看到Binder类Stub中，除了构造方法以外，还有asInterface， onTransact，asBinder(）三个方法；

其实前两个方法在我们刚刚完成了实战中已经讲过了，，，这里先说下第三个方法，也很好理解；

asBinder(）：相当于一个get方法，用于返回当前的Binder对象；

onTransact：根据code来分发具体要执行的方法；

asInterface：没啥好说的，如果是不同进程，就会返回包装好的客户端的代理类对象Proxy；这个方法在客户端调用，用来获取一个IBookManager的对象，就是我们自己定义的接口对象；

生成类Proxy

java 复制代码
    private static class Proxy implements com.example.binder.aidl.IBookManager
      {
        private android.os.IBinder mRemote;
        Proxy(android.os.IBinder remote)
        {
          mRemote = remote;
        }
        @Override public android.os.IBinder asBinder()
        {
          return mRemote;
        }
        public java.lang.String getInterfaceDescriptor()
        {
          return DESCRIPTOR;
        }

        @Override public java.util.List<com.example.binder.aidl.Book> getBookList() throws android.os.RemoteException
        {
          //得到Parcel对象
          android.os.Parcel _data = android.os.Parcel.obtain();
          android.os.Parcel _reply = android.os.Parcel.obtain();
          //返回值的对象
          java.util.List<com.example.binder.aidl.Book> _result;
          try {
          //把参数写入
            _data.writeInterfaceToken(DESCRIPTOR);
            //调用Binder或Binder代理的方法，请求服务端
            boolean _status = mRemote.transact(Stub.TRANSACTION_getBookList, _data, _reply, 0);
            //获取服务端信息
            _reply.readException();
            //获取信息，构造返回的列表；
            _result = _reply.createTypedArrayList(com.example.binder.aidl.Book.CREATOR);
          }
          finally {
          //避免内存泄漏
            _reply.recycle();
            _data.recycle();
          }
          return _result;
        }
      }
    }

结构和我们自己写的很相似，这里不做过多介绍，也都写注释；

Binder的总结

Binder的线程管理

  1. 每个Binder的服务端会创建很多Binder的线程来处理Binder的请求，可以简单理解为Binder的线程池，但是它不是由Service端管理的，是由Binder的驱动来管理的；
  2. 一个进程中最大Binder线程数量为16，超出数量的请求会阻塞等待空闲的Binder线程；

Binder讲的到底是什么？

  1. 通常意义上来说，Binder指的是Android的IPC机制；
  2. 从服务端的进程来说，Binder指的是Binder的本地对象；从客户端来说，Binder指的是Binder的代理对象；
  3. 从传输过程中来说，Binder是可夸进程传输的对象；

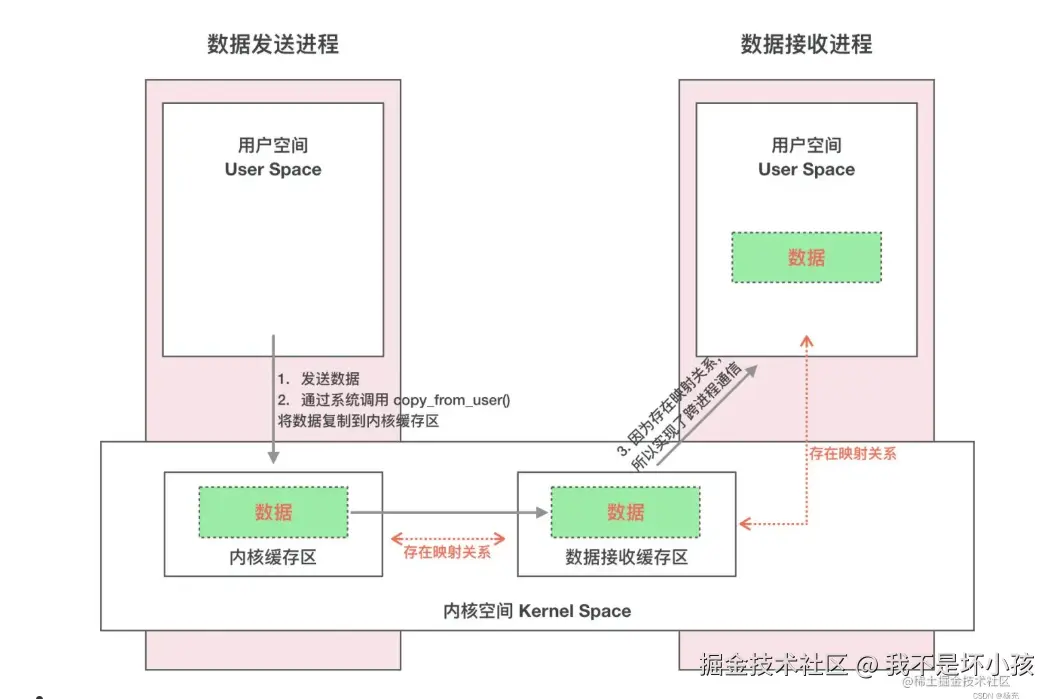

Binder的通信原理

  1. Binder是基于内存映射mmap来实现的，直接操作映射的这一部分内存的数据，后面通过映射来得到数据，所以它只用复制一次，所以它的性能很好；

  2. 大致的流程：

    1. Binder驱动会在内核空间开辟出一个接收数据的缓冲区；
    2. 接着又会在内核空间开辟出一个内核缓冲区；
    3. 内核缓冲区会和接收数据缓冲区建立映射关系；
    4. 接收数据缓冲区又会和接收进程的空间地址建立映射关系；
    5. 发送数据的进程会将数据复制给内核缓冲区；
    6. 由于内核缓冲区和接收数据缓冲区存在映射关系，接收数据缓冲区又和接收进程的空间地址有映射关系，所以在接受进程中会直接获得这段数据；

这样便完成了一次Binder通信！

好啦，本次分享的内容到此结束，期待下次具体的IPC方式的文章和大家见面~

相关推荐
申阳6 小时前
Day 4：02. 基于Nuxt开发博客项目-整合 Inspira UI
前端·后端·程序员
SimonKing10 小时前
你的项目还在用MyBatis吗？或许这个框架更适合你：Easy-Query
java·后端·程序员
Qinana10 小时前
🚙微信小程序实战解析：打造高质感汽车展示页
前端·css·程序员
资源分享交流21 小时前
智能课堂课程系统源码 – 多端自适应_支持讲师课程
源码
京东云开发者1 天前
告别 “盲买”！京东 AI 试穿 Oxygen Tryon：让服饰购物从“想象”到“所见即所得”
程序员
前端_逍遥生1 天前
如何快速让自己放松下来，不再紧绷
程序员
申阳1 天前
Day 3：01. 基于Nuxt开发个人呢博客项目-初始化项目
前端·后端·程序员
不想说话的麋鹿1 天前
「项目前言」从配置程序员到动手造轮子：我用Vue3+NestJS复刻低代码平台的初衷
前端·程序员·全栈
热门推荐
01GitHub 镜像站点02综合整理：pdf预览显示：你尝试预览的文件可能对你的计算机有害。如果你信任此文件以及其来源，请打开此文件以看其内容，如何解决以正常预览文件03UV安装并设置国内源04npm使用国内淘宝镜像的方法05Linux下V2Ray安装配置指南06《大数据技术原理与应用》实验报告三 熟悉HBase常用操作07BongoCat - 跨平台键盘猫动画工具08NVIDIA显卡驱动、CUDA、cuDNN 和 TensorRT 版本匹配指南09安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）10GitLab 零基础入门指南：从安装到项目管理全流程
