100%全国产化4路125M FMC子卡

1、概述

该子卡为100% 全国产化基于FMC标准设计,实现4路16bit/125MSPS ADC采集功能,遵循 VITA 57 标准,子卡可以直接与符合FMC规范的 FPGA 载板连接使用。子卡 ADC 器件支持多款国产AD9653芯片,用户可以通过 FMC 接口配置芯片工作状态。

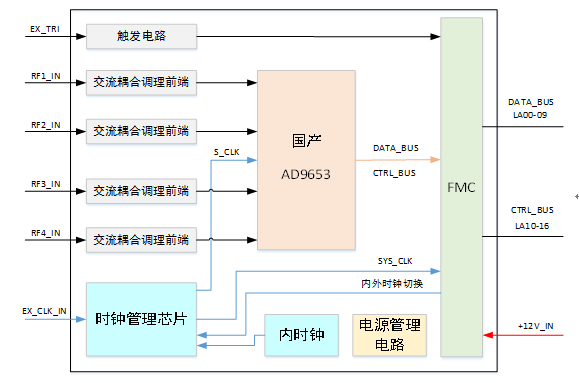

该板卡ADC采集通道的实测采集指标信噪比(SNR)和无杂散动态范围(SFDR)可对标进口AD9653,可实现优异的采集性能。原理框图如下图所示:

2性能指标

板卡功能 参数内容 参数指标
ADC 芯片型号 国产AD9653
ADC 采集通道数 4路ADC采集通道
ADC 采样率 125MSPS
ADC 采集精度 16bit
ADC 数字接口 DDR LVDS
ADC 模拟接口 交流耦合
ADC 模拟输入 2.0Vpp-2.6Vpp可配置
ADC 模拟采集指标 见第5 节实测指标介绍
DAC
时钟 时钟管理芯片
时钟 板载晶振 20-125MHz高精度晶振
时钟 外输入时钟 1路20-125MHz高精度时钟源
外触发 路数 1路输入
外触发 电平 兼容1.8V/2.5V/3.3V LVTTL电平
连机器类型 FMC-HPC ASP-134488-01
连机器类型 前面板 6路SSMC
板卡标准 FMC ANSI/VITA 57.1 - 2008
板卡尺寸 84mm*69mm
板卡重量 含散热片
板卡供电 +12V@1A
板卡功耗 6W
工作温度 Industrial -40°C到+85°C
支持母板 Xilinx board V6、V7、KU、VU、 ZYNQ、ZU 开发板
支持母板 其他符合FMC引脚信号定义规范的FPGA载板
  1. 软件内容

提供Vivado及国产开发版本的数&控驱动程序。

  1. 板卡应用

板卡配置FPGA母板用于模拟信号、无线电、光电、雷达的采集场景。

  1. 板卡实测记录

板卡ADC采集指标SNR和SFDR实测记录如下表所示:

ADC采集指标实测记录表

|----------------|-------------|------------|---------------|------------|-----------|
| 测试条件:SMA100A、-1dBFS、点频LC滤波器、32768样点,采样率100MSPS ||||||
| | | 2.0VPP | 手册标称值 | 2.6VPP | 手册标称值 |
| SNR (dBFS) | 9.7MHz | 77 | 78 | 78.8 | 80 |
| SNR (dBFS) | 15.1MHz | 77.1 | 77.8 | 79 | 79.4 |
| SNR (dBFS) | 70.1MHz | 75.2 | 75.5 76.5 | 76.2 | 77.5 |
| SFDR (dBc) | 9.7MHz | 95.9 | 96 | 90.1 | 94 |
| SFDR (dBc) | 15.1MHz | 98.8 | 93 | 96.5 | 94 |
| SFDR (dBc) | 70.1MHz | 86.5 | 89 78 | 80.7 | 82 |

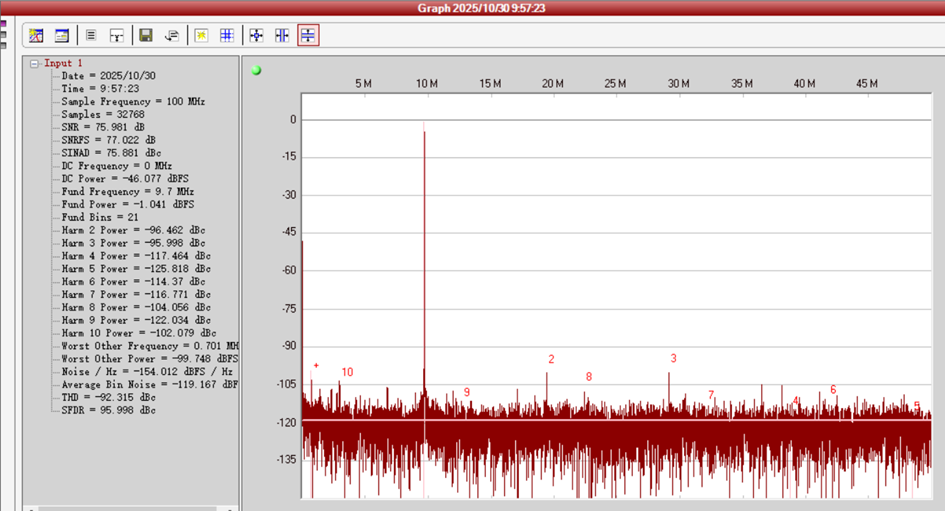

2.0Vpp-9.7MHz实测结果图:

2.0Vpp-15.1MHz实测结果图:

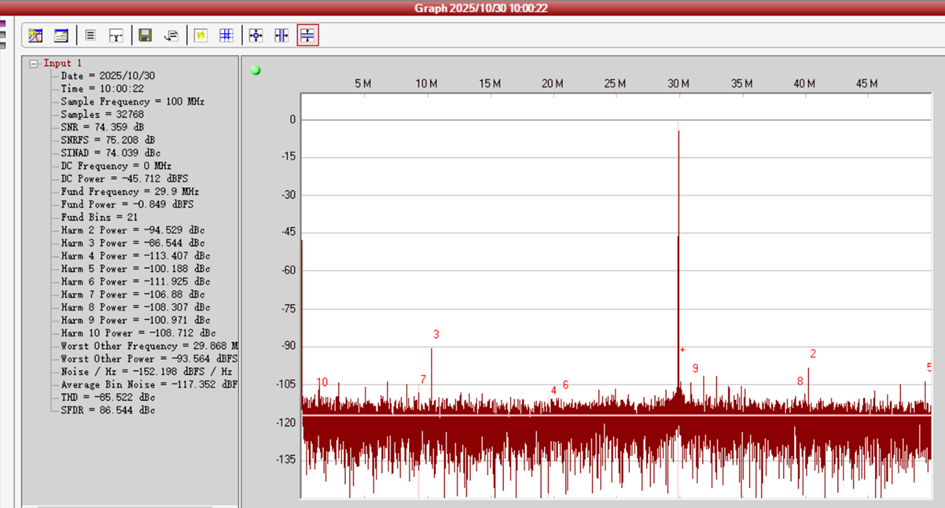

2.0Vpp-70.1MHz实测结果图:

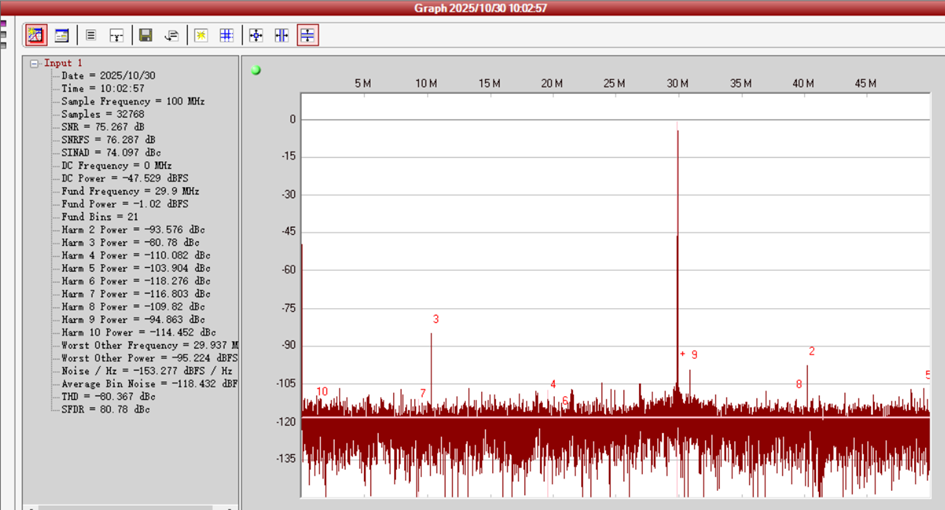

2.6Vpp-70.1MHz实测结果图:
