大家好，我是前端西瓜哥。
在协同编辑中，同步用户状态是必不可少的功能。通过感知到其他用户的状态，我们可以有意识地避免操作同一个对象，导致冲突和相互覆盖。
下面我们看看 Figma 是怎么进行用户状态的同步的。
需要同步的状态
Figma 同步的状态分为几种。
用户基本信息
首先是 用户基本信息。

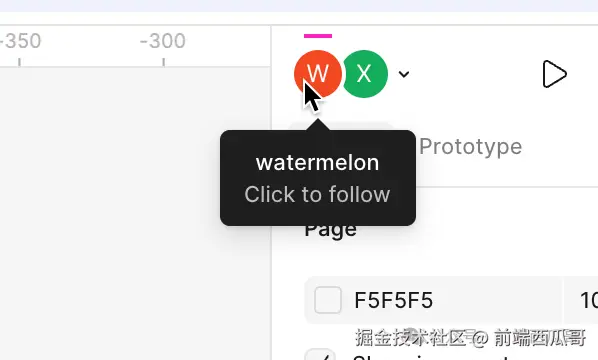

用于顶部显示进入当前 "房间" 的用户有哪些，以及光标上显示对应的名字。
1、 name：用户名；
2、imageURL：用户头像 url；
3、userID：用户 id；
4、sessionID：会话 id。
每个客户端都有有一个唯一的 sessionID。因为一个用户可能会同时打开多个客户端，所以不能用 userID 做区分。
sessionID 是服务端提供的，确保唯一性，并在创建图形时，作为 guid 的一部分，确保图形 id 的唯一性，以确保类 CRDT 的协同编辑机制能正常工作。
5、deviceName：设备名，通常是 "editor"。
6、canWrite：是否有编辑权限。
vbnet
{
sessionID: 23,
stableSessionID: 'eccba7720656d0a2f5adeb7b7ca1700915d62b7d',
connected: true,
name: 'xigua',
imageURL: '<url>',
deviceName: 'editor',
userID: '1166195885685703702',
canWrite: true,
connectedAtTimeS: 205,
// ...
};光标信息
光标信息可以告知其他协同者，当前客户端的操作意图。

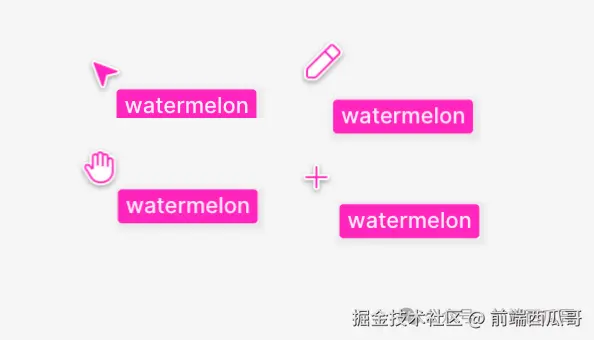

1、cursor: 光标样式；
通常是 "DEFAULT"（默认光标）。常见的还有 "PEN"、"CROSSHAIR"、"PENCIL"、"HAND"。
2、canvasSpaceLocation：光标位置。用 x、y 表示；

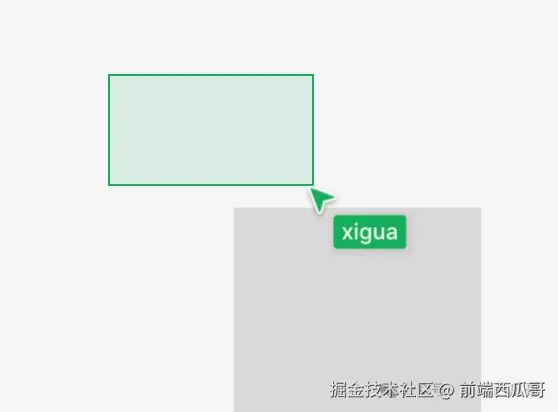

3、canvasSpaceSelectionBox：选区。用 x、y、width、height 表示；
4、color：光标颜色。使用归一的 rgba 格式；
5、canvasGuid：光标所在的画布 id。
css
{
mouse: {
cursor: 'DEFAULT',
canvasSpaceLocation: {
x: -72,
y: -101,
},
canvasSpaceSelectionBox: {
x: null,
y: null,
w: null,
h: null,
},
canvasGuid: {
sessionID: 0,
localID: 1,
},
cursorHiddenReason: 0,
},
color: {
r: 1,
g: 0.1411764770746231,
b: 0.7411764860153198,
a: 1,
},
}视口信息
1、canvasSpaceBounds：视口矩形；
在 follow 另一个用户时会用到，就是跟随另一个用户的 viewport，将其 fit 到自己的 viewport 上。
css
{
viewport: {
canvasSpaceBounds: {
x: -345.7548522949219,
y: -208.17074584960938,
w: 317.0416564941406,
h: 512.650390625,
},
pixelPreview: false,
pixelDensity: 1,
canvasGuid: {
sessionID: 0,
localID: 1,
},
},
}被选中图形信息
会保存在 selection 数组中，里面是被选中图形的 id。
这个是全量提交的，所以如果选的图形比较多，数据量还是挺大的。
css
{
selection: [
{ sessionID: 26, localID: 2 },
{ sessionID: 67, localID: 2 },
{ sessionID: 67, localID: 3 },
{ sessionID: 68, localID: 2 },
{ sessionID: 34, localID: 2 },
{ sessionID: 67, localID: 4 },
],
}因为协同的原因，图形数据是动态的，没法提交一个范围来替代集合。
跟随信息
observing 是当前客户端正在跟随哪个客户端，里面保存的是 sessionID。
比如下面表示当前用户正在跟随sessionID 为 83 的客户端。
css
{
observing: [83],
}通信的各种场景
初始化
客户端初始化，会进行 websocket 连接，然后服务端会返回当前房间的所有用户信息，包括自己的。
自身信息会比较少，因为才初始化，没有光标位置等信息。其中比较重要的是服务端分配的 sessionID，后面的 CRDT 协同都需要它。
css
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 56,
stableSessionID: '74469ea15d268d1713737bd8994b122b500ebfa0',
connected: true,
name: 'watermelon',
color: {
r: 0.4000000059604645,
g: 0.46666666865348816,
b: 0.6000000238418579,
a: 1,
},
imageURL: '<url>',
viewport: {
canvasSpaceBounds: {
x: -808,
y: -619,
w: 945,
h: 860,
},
pixelPreview: false,
pixelDensity: 1,
canvasGuid: {
sessionID: 0,
localID: 1,
},
},
mouse: {
cursor: 'DEFAULT',
canvasSpaceLocation: {
x: -806,
y: -285,
},
canvasSpaceSelectionBox: {
x: null,
y: null,
w: null,
h: null,
},
canvasGuid: {
sessionID: 0,
localID: 1,
},
cursorHiddenReason: 0,
},
selection: [],
observing: [],
deviceName: 'editor',
userID: '1157564275155718012',
canWrite: true,
connectedAtTimeS: 588,
},
{
sessionID: 58,
stableSessionID: '5a11edba43222d4fa6e14da9451ca8fff537a8e3',
connected: true,
name: 'xigua',
color: {
r: 0.0784313753247261,
g: 0.6823529601097107,
b: 0.3607843220233917,
a: 1,
},
imageURL: '<url>',
deviceName: 'editor',
userID: '1166195885685703702',
canWrite: true,
connectedAtTimeS: 618,
},
],
}光标和选区信息同步
需要注意的是，只有当前 "房间" 有 2 个人及以上，用户的状态才会提交给客户端。
用户在画布上移动光标和进行框选时，会将光标位置和选区的信息发送给服务端，服务端会广播给其他客户端。
mousemove 的频率还是挺高的，所以发送的信息会做 节流，否则服务端压力会过大。其他所有操作都会做节流。
这里发送的 sessionID 永远是 0，因为服务端不会信任客户端的 sessionID，服务端会根据 websocket 连接，拿到绝对正确的 sessionID。
css
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 0,
mouse: {
cursor: 'DEFAULT',
canvasSpaceLocation: {
x: -87,
y: -633,
},
canvasSpaceSelectionBox: {
x: -308,
y: -792,
w: 221,
h: 159,
},
canvasGuid: {
sessionID: 0,
localID: 1,
},
cursorHiddenReason: 0,
},
},
],
sentTimestamp: '1762581990493',
};选中图形
选中图形的话，会发送选中图形数据。
css
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 0,
viewport: {
canvasSpaceBounds: {
x: -372,
y: -889,
w: 356,
h: 1092,
},
pixelPreview: false,
pixelDensity: 1,
canvasGuid: {
sessionID: 0,
localID: 1,
},
},
selection: [
{ sessionID: 26, localID: 2 },
{ sessionID: 67, localID: 2 },
{ sessionID: 67, localID: 3 },
{ sessionID: 68, localID: 2 },
{ sessionID: 34, localID: 2 },
{ sessionID: 67, localID: 4 },
],
},
],
sentTimestamp: '1762582166098',
}跟随
点击用户头像即可跟随对应用户。
会发送消息：
css
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 0,
viewport: {
canvasSpaceBounds: {
x: -1016.8021240234375,
y: -1148.079345703125,
w: 1004.8677978515625,
h: 1484.62646484375,
},
pixelPreview: false,
pixelDensity: 1,
canvasGuid: {
sessionID: 0,
localID: 1,
},
},
observing: [71],
},
],
sentTimestamp: '1762585440201',
}视口发生改变
viewport 发生变化是要同步的。
除了视口信息，还额外传了鼠标信息。
css
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 0,
viewport: {
canvasSpaceBounds: {
x: -1032,
y: -803,
w: 842,
h: 1244,
},
pixelPreview: false,
pixelDensity: 1,
canvasGuid: {
sessionID: 0,
localID: 1,
},
},
mouse: {
cursor: 'DEFAULT',
canvasSpaceLocation: {
x: -187,
y: -570,
},
canvasSpaceSelectionBox: {
x: null,
y: null,
w: null,
h: null,
},
canvasGuid: {
sessionID: 0,
localID: 1,
},
cursorHiddenReason: 0,
},
},
],
sentTimestamp: '1762586450176',
}进入房间
服务端检测到 WebSocket 连接，其他客户端会接收到这个新用户的信息。
css
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 95,
stableSessionID: '19a3dcd3fc347d0fa1289243f69c3a7340a55922',
connected: true,
name: 'watermelon',
color: {
r: 0.0784313753247261,
g: 0.6823529601097107,
b: 0.3607843220233917,
a: 1,
},
imageURL: '<url>',
deviceName: 'editor',
userID: '1157564275155718012',
canWrite: true,
connectedAtTimeS: 8084,
},
],
}退出房间
当有用户离开房间，WebSocket 断开，服务端广播。
其他客户度会收到这个消息。
arduino
{
type: 'USER_CHANGES',
userChanges: [
{
sessionID: 91,
connected: false,
},
],
}结尾
我是前端西瓜哥，关注我，学习更多协同编辑知识。
