Arcgis用DEM影像计算坡度、坡向

步骤一：计算坡度 (Slope)

• 此工具计算每个像元高程变化的最大速率。

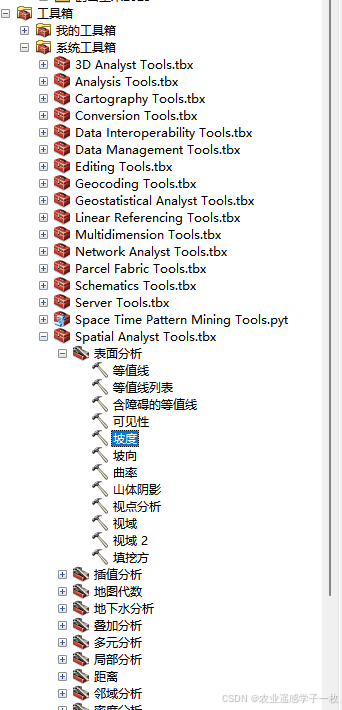

• 找到工具： Spatial Analyst 工具 > 表面分析 > 坡度 (Slope)

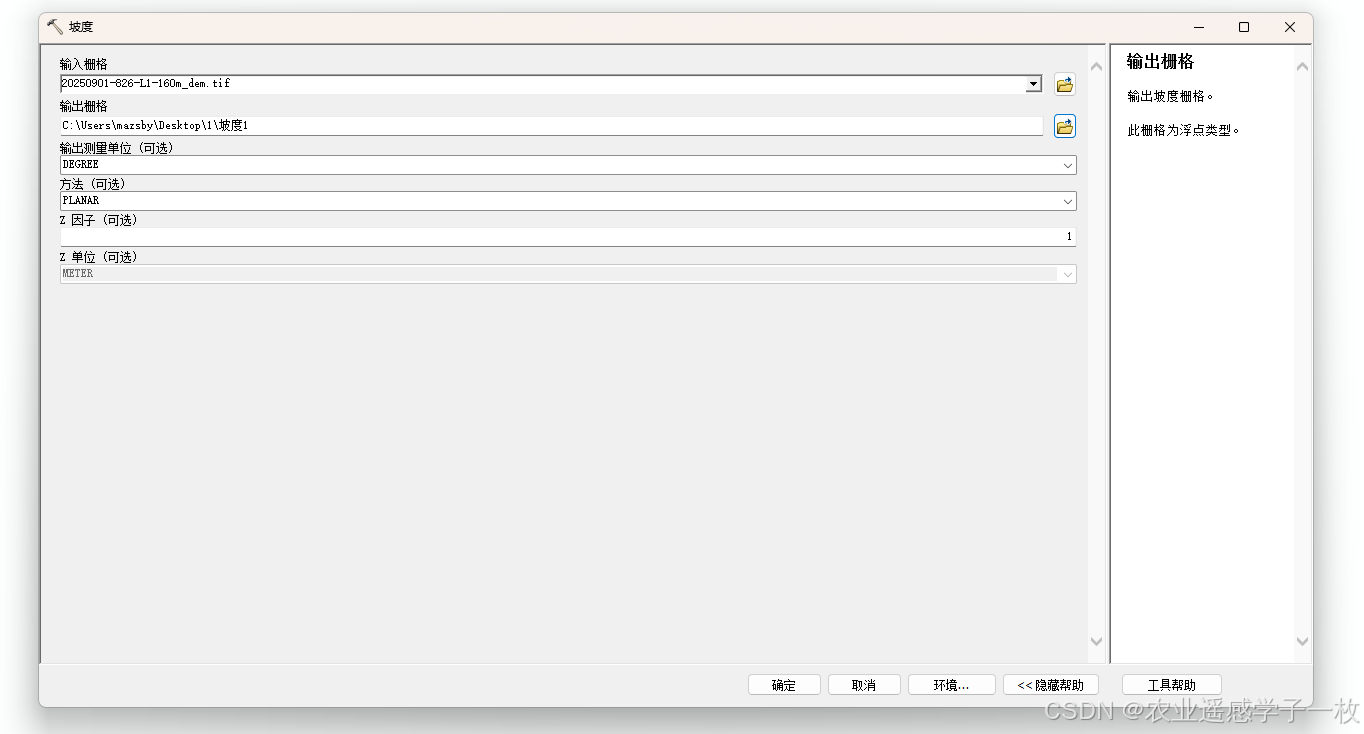

• 设置参数：

  • 输入栅格 (Input raster): 选择您的 DEM 数据。

  • 输出栅格 (Output raster): 指定坡度栅格的保存路径和名称（例如 MySlope）。

  • 输出测量单位 (Output measurement):

    • DEGREE (度)：最常用的选项，坡度值将在 0 到 90 度之间。

    • PERCENT_RISE (百分比)：坡度值以百分比表示（ rise / run * 100）。

  • **Z 因子 (Z factor):**保留为 1。

• 运行： 点击"确定"执行。

步骤二：计算坡向 (Aspect)

此工具计算每个像元表面朝向的罗盘方向（即坡度下降的最陡方向）。

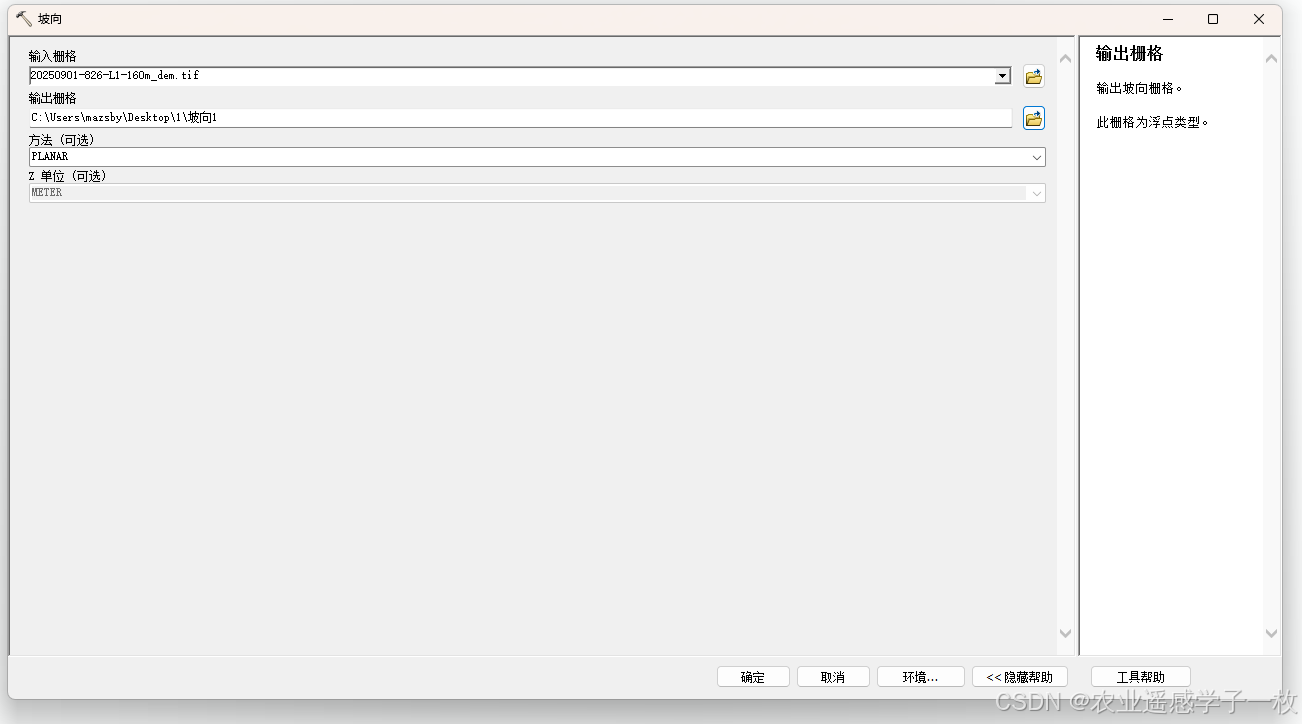

找到工具： Spatial Analyst 工具 > 表面分析 > 坡向 (Aspect)

设置参数：

输入栅格 (Input raster): 选择您的 DEM 数据。

输出栅格 (Output raster): 指定坡向栅格的保存路径和名称（例如 MyAspect）。

运行： 点击"确定"执行。

结果说明： 输出栅格的值将在 0 到 360 之间，表示方位角（0=北, 90=东, 180=南, 270=西）。平坦区域（坡度为0）的值将被赋值为 -1。

步骤三：计算坡度变率 (Profile Curvature) 和坡向变率 (Plan Curvature)

这两个指标通过同一个工具------曲率 (Curvature)------一次性计算得出。

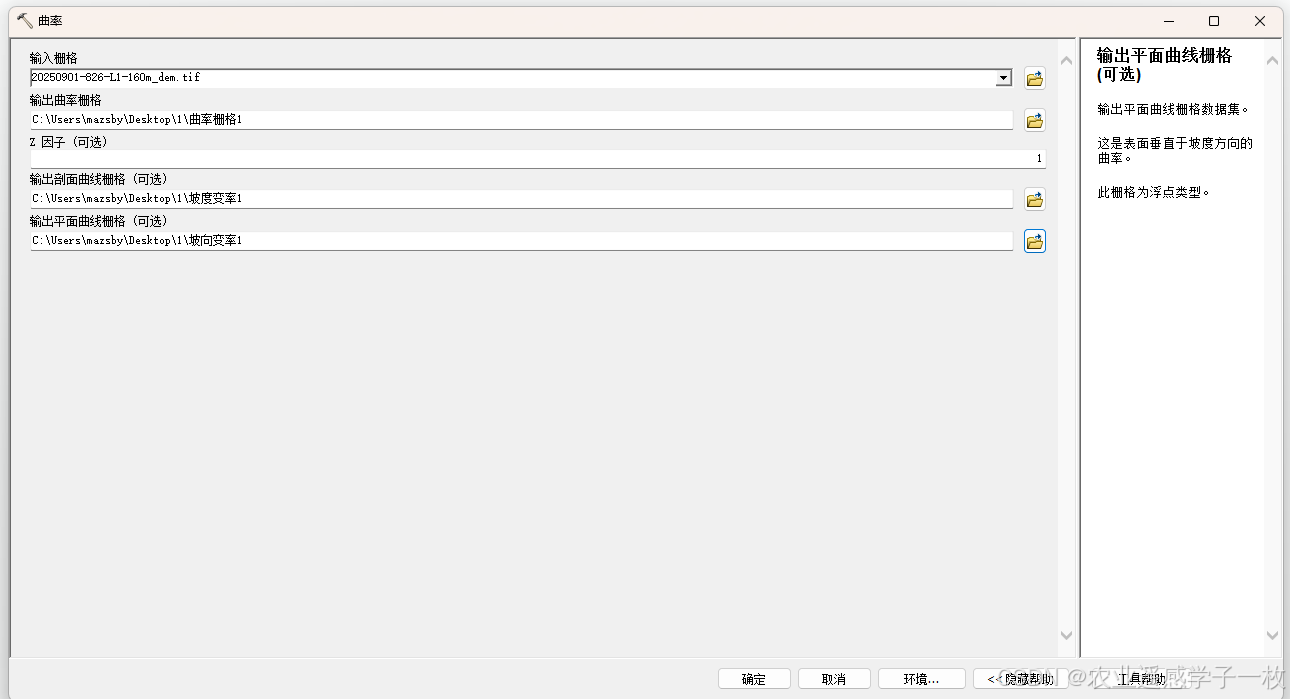

• 找到工具： Spatial Analyst 工具 > 表面分析 > 曲率 (Curvature)

• 设置参数：

  • 输入栅格 (Input raster): 选择您的 DEM 数据。

  • 输出曲率栅格 (Output curvature raster): 这是"标准"曲率的输出（可以忽略或保存，例如 Std_Curv）。

  • [可选] 输出剖面曲率栅格 (Output profile curvature raster): 这是您要的"坡度变率"。 必须指定一个输出路径和名称（例如 Profile_Curv）。

  • [可选] 输出平面曲率栅格 (Output plan curvature raster): 这是您要的"坡向变率"。 必须指定一个输出路径和名称（例如 Plan_Curv）。

  • Z 因子 (Z factor): 同样，如果 X,Y,Z 单位一致，则保留为 1。

• 运行： 点击"确定"执行。

•
