智能家居项目-搭建工程

目录

原理图

PCB

[修改 HSE晶振](#修改 HSE晶振)

修改SYSCLK系统时钟晶振

---

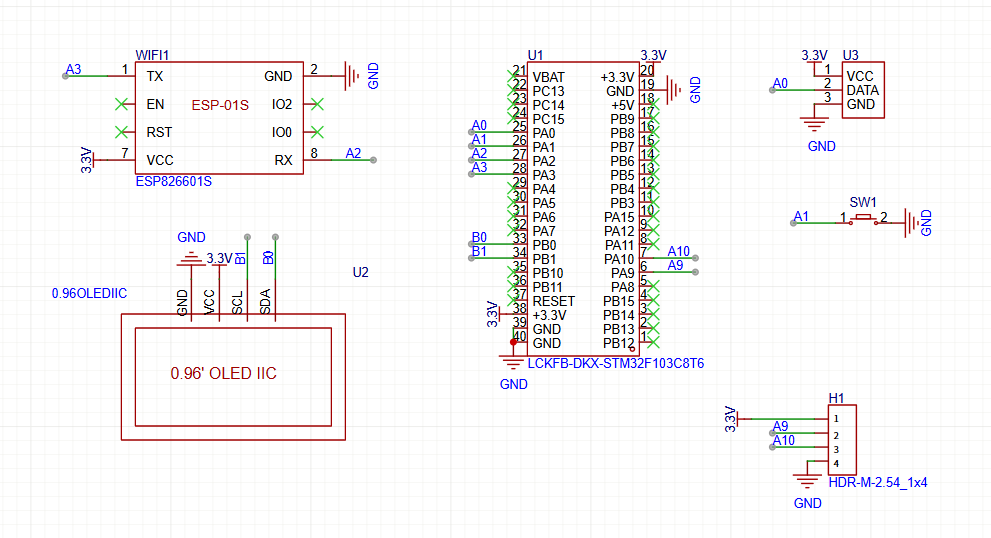

原理图

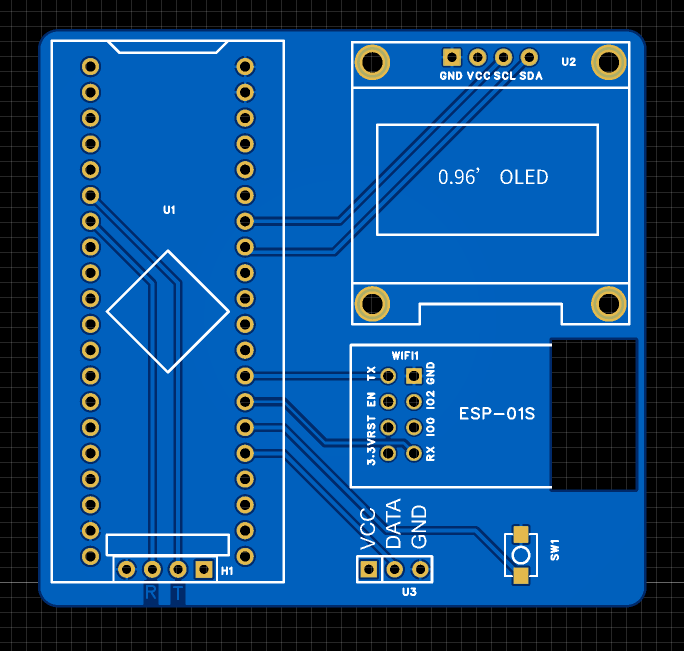

PCB

修改 HSE晶振

STM32F103C8T6 常用 8MHz 晶振（外部高速时钟 HSE）

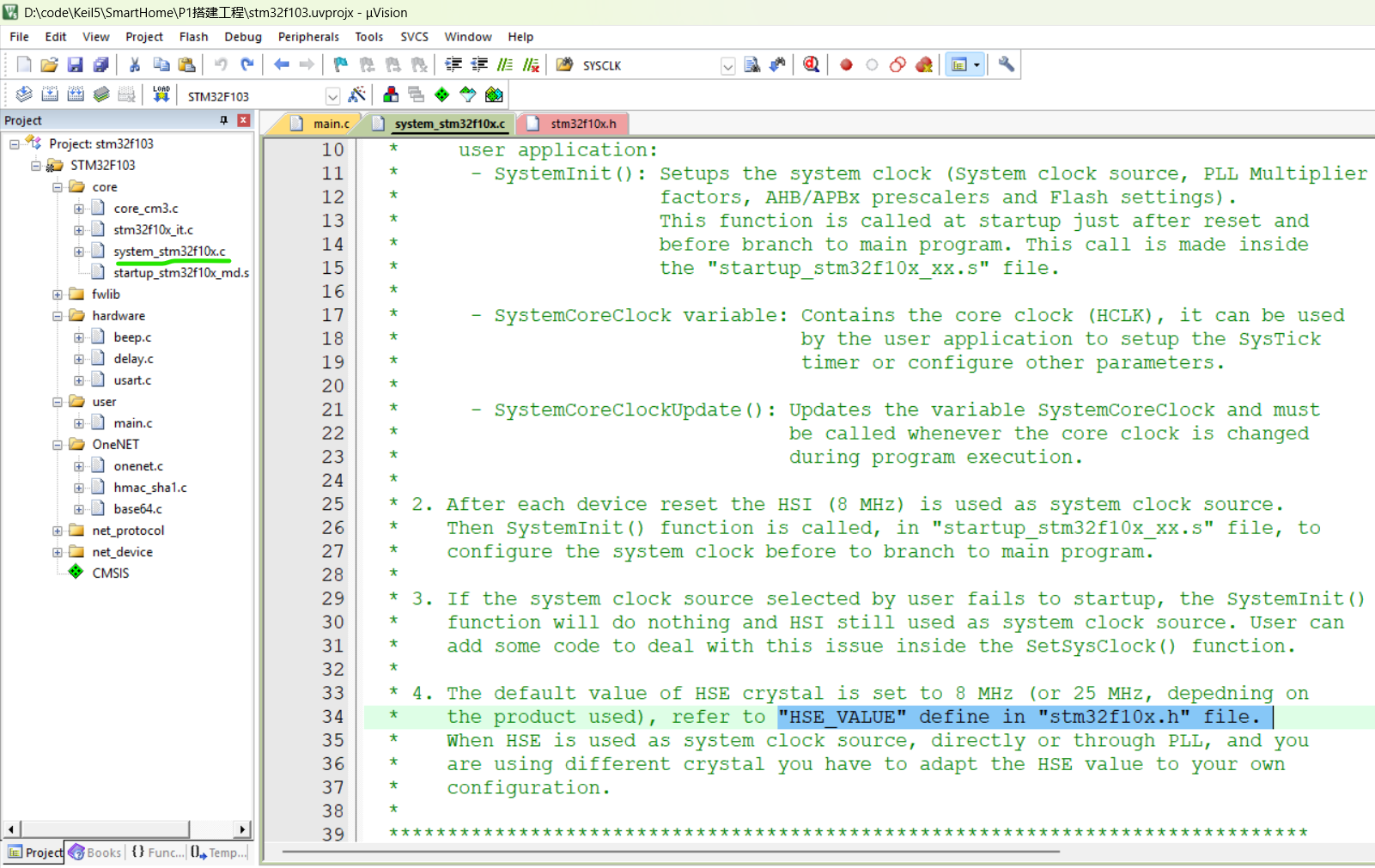

HSE_VALUE定义在stm32f10x.h，我们去stm32f10x.h搜HSE_VALUE

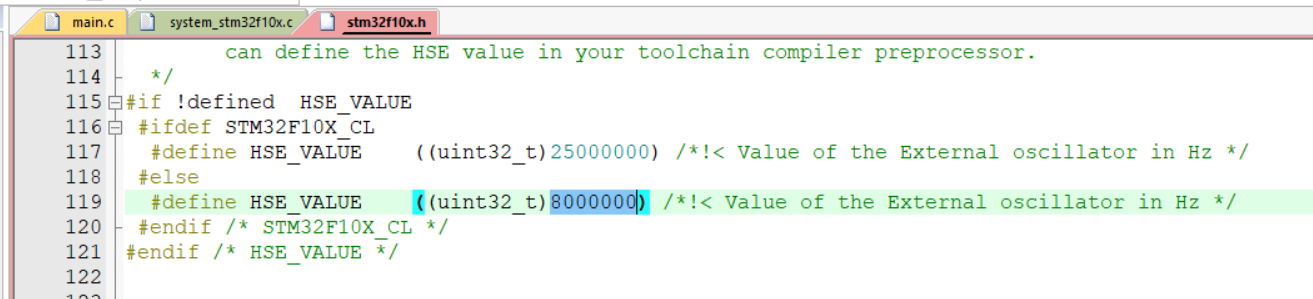

改为8000000就是8M

如果定义了 STM32F10X_CL 宏（表示使用 STM32F10x CL 系列芯片，如 STM32F105/107），则默认外部晶振频率为 25MHz（25000000 Hz）。

如果没有定义 STM32F10X_CL（即使用普通 STM32F10x 系列，如 STM32F103），则默认外部晶振频率为 8MHz（8000000 Hz）。

修改SYSCLK系统时钟晶振

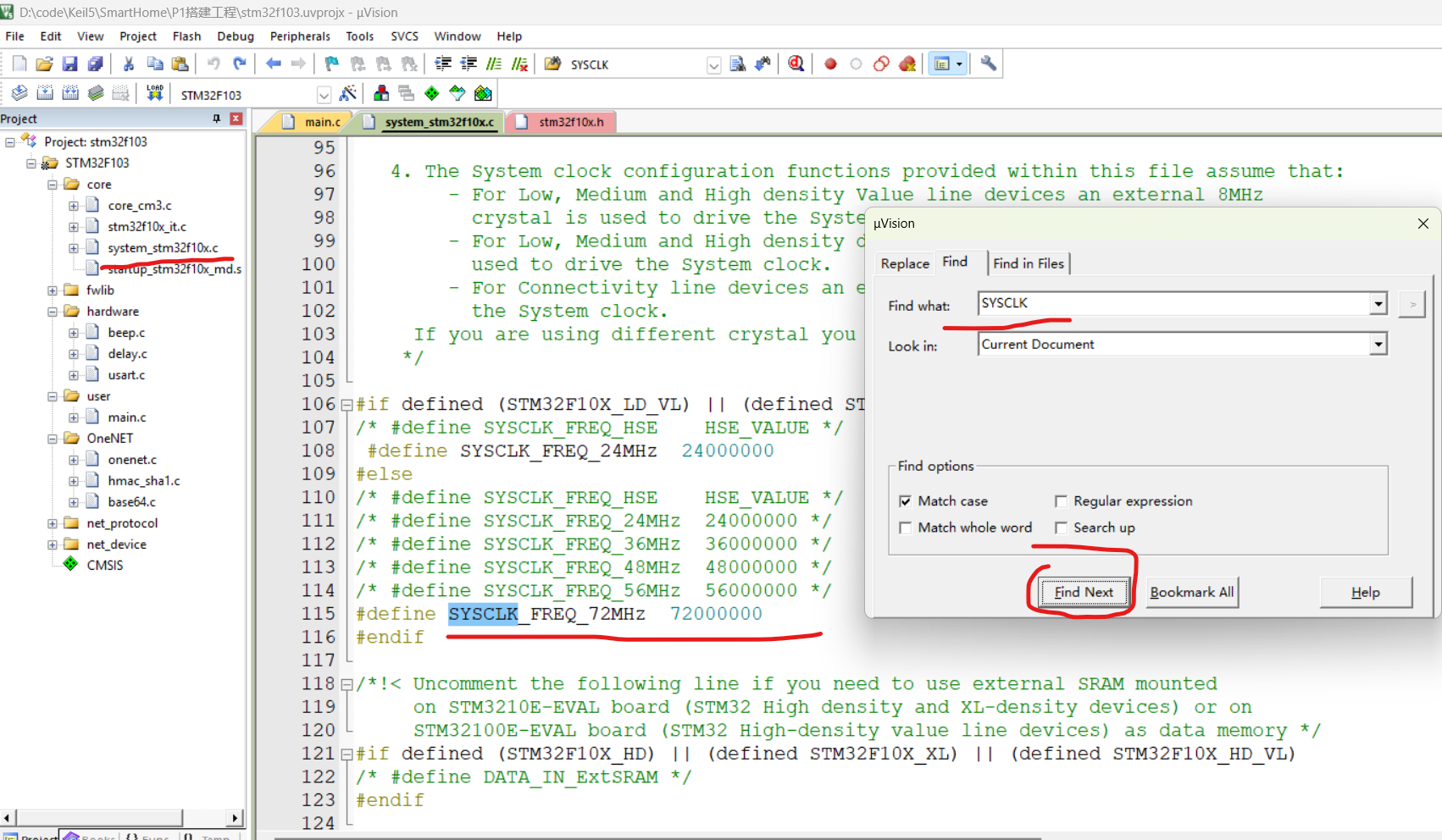

对于普通系列芯片，默认定义系统时钟频率为 72MHz

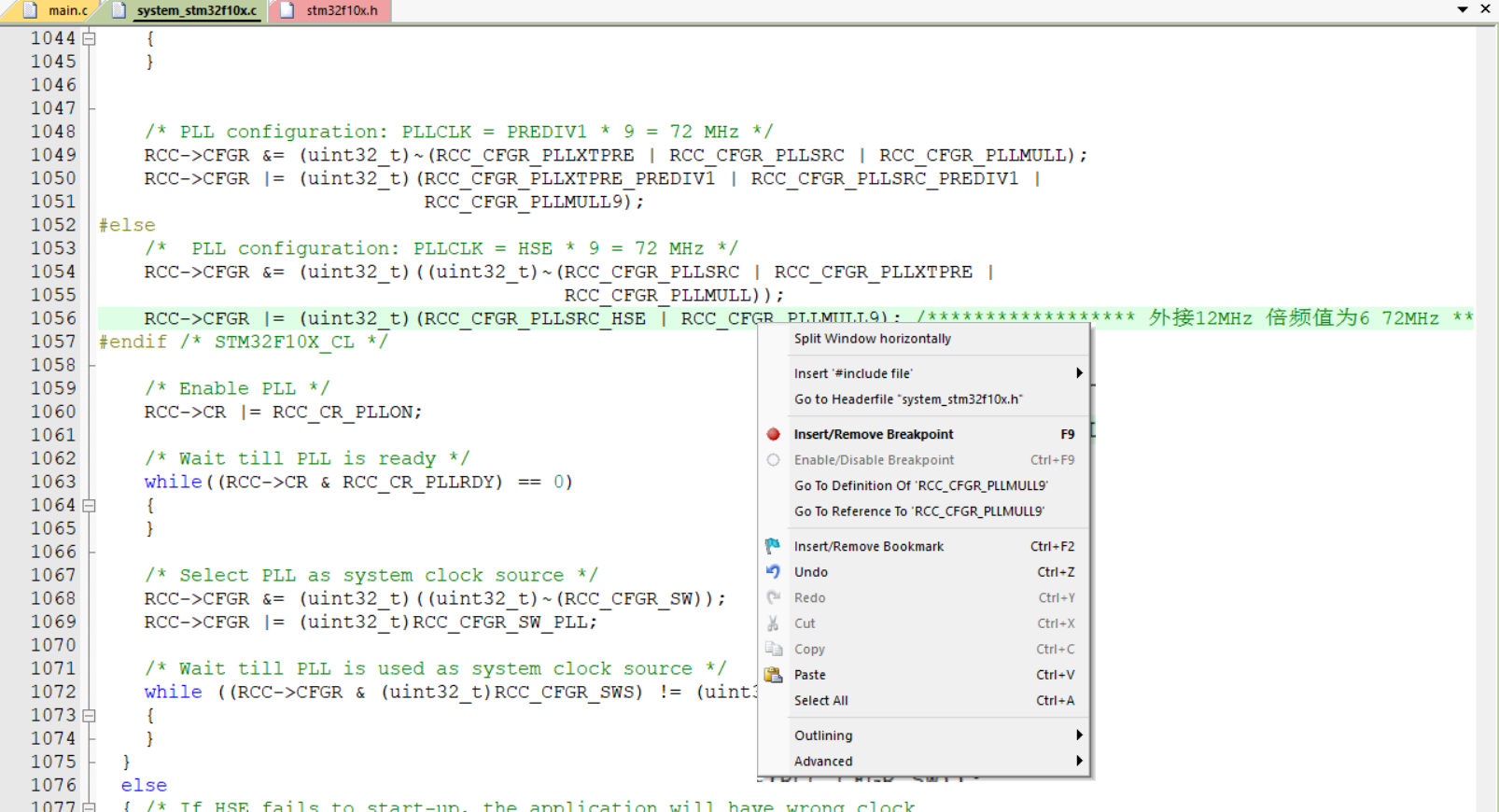

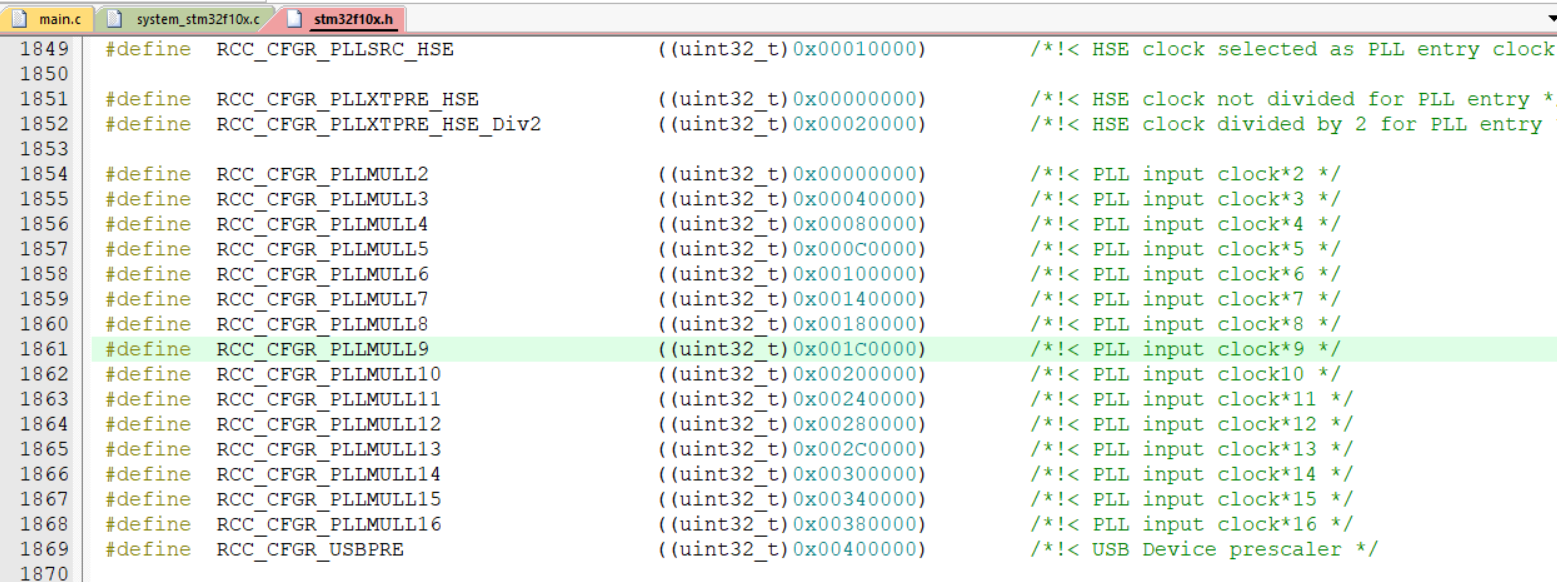

HSE是8MHz，SYSCLK是72MHz，所以要做 PLL 倍频（9倍频）得到 72MHz 系统时钟

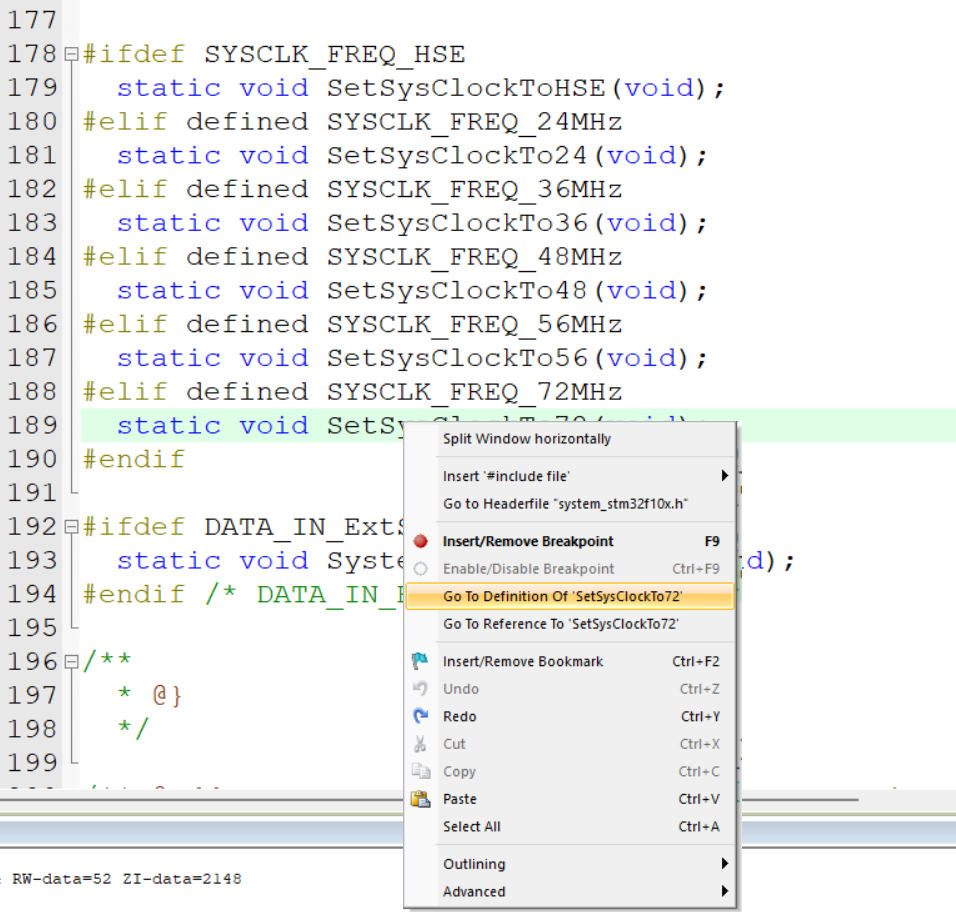

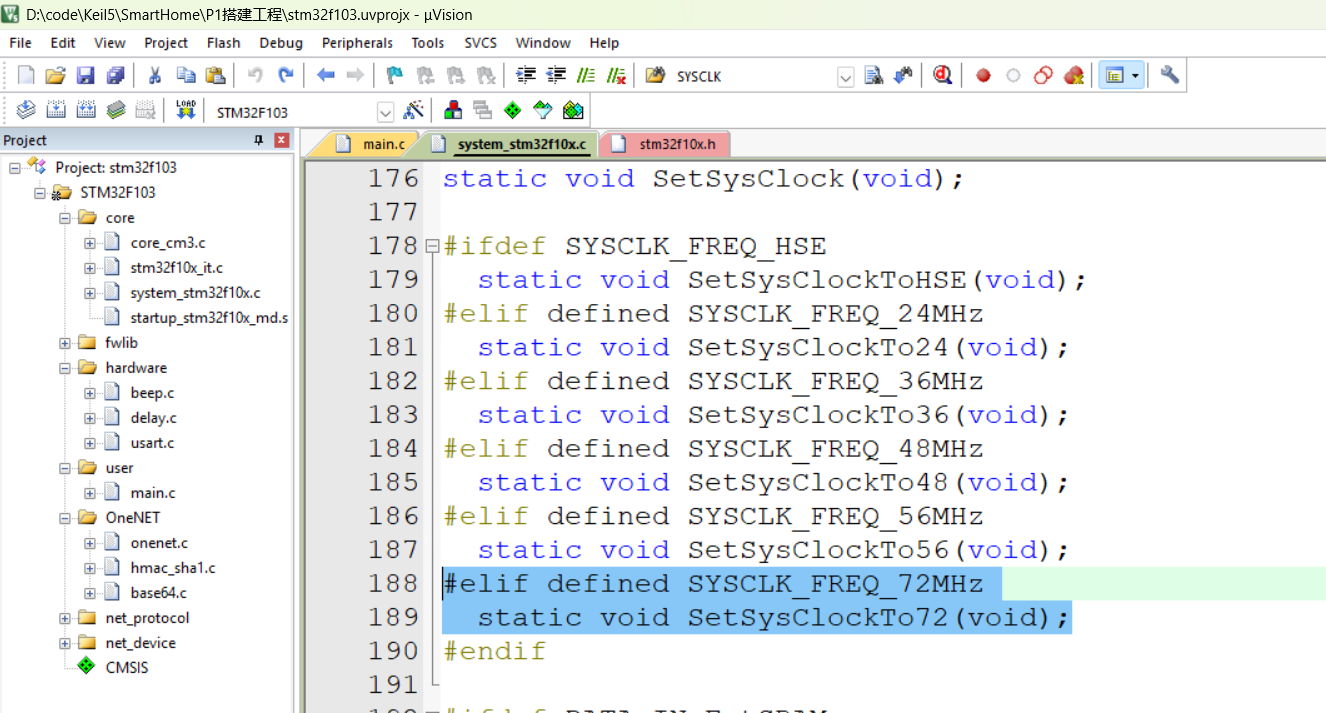

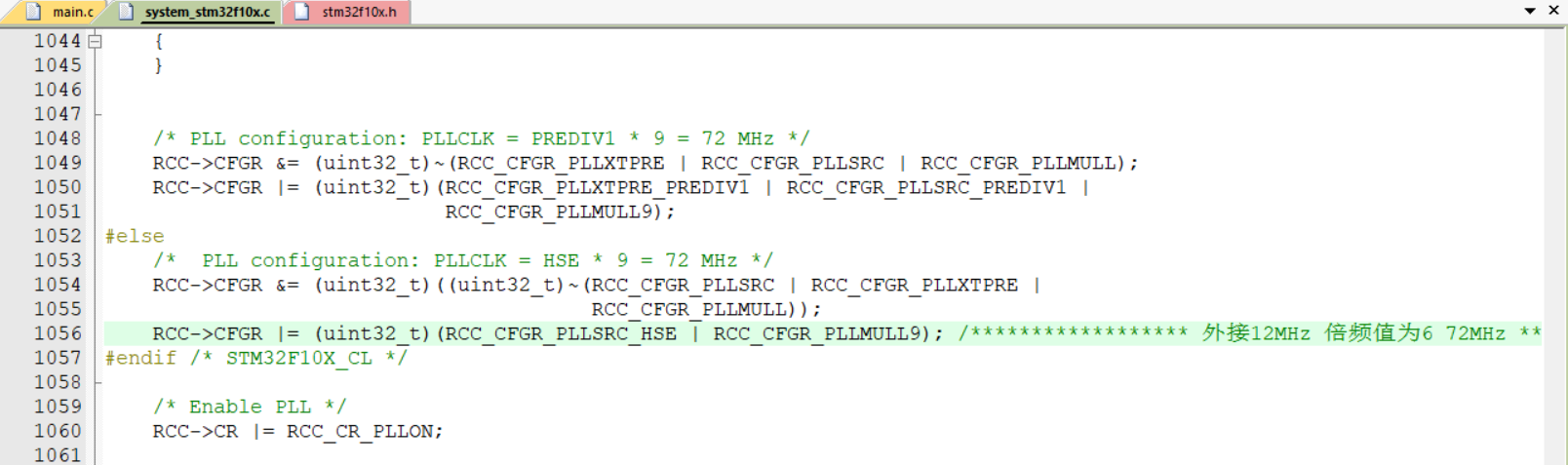

往下翻，找到系统时钟频率（如 SYSCLK_FREQ_72MHz）对应的时钟配置函数
