R 语言科研绘图第 83 期 --- 3D折线图-渐变

Tiger Z2025-11-13 14:12

在发表科研论文的过程中，科研绘图是必不可少的，一张好看的图形会是文章很大的加分项。

为了便于使用，本系列文章介绍的所有绘图都已收录到了 sciRplot 项目中，获取方式：

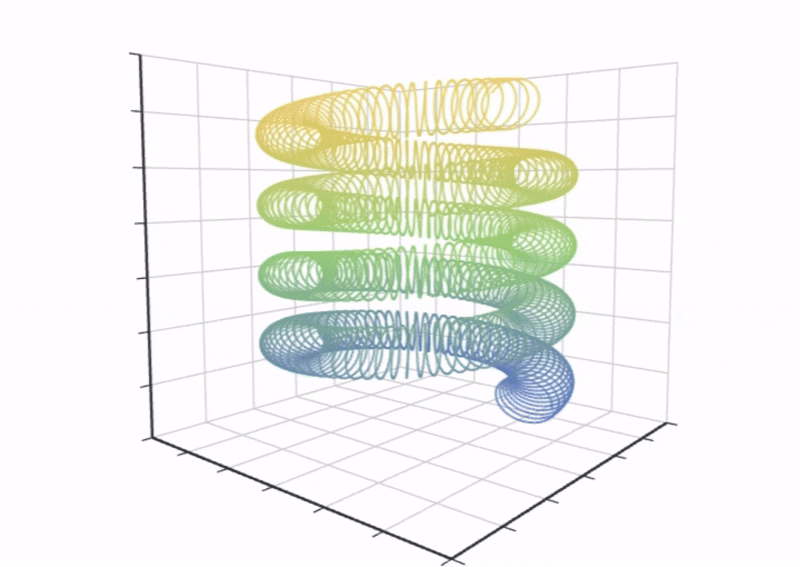

R 语言科研绘图模板 --- sciRplothttps://mp.weixin.qq.com/s/QA_8LVqjkdg4A16zLonw4w?payreadticket=HHIqFxz_OfU0atZoOavvxF21GsCn4ZhX53iz2CB-EhqY7xdwApwAvXFOM1fu-mnJv8XJGWU本期绘图预览：

1. 导入包

我们首先导入本期绘图用到的 R 包：

复制代码

library(echarts4r)

2. 准备数据

接下来我们导入绘图用到的数据，在 sciRplot 中给大家提供了测试数据：

复制代码

data <- sciRplot_data

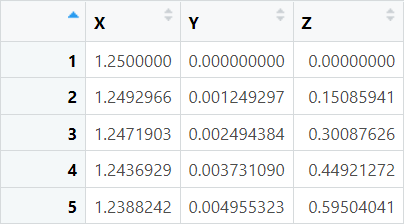

查看下数据格式：

3. 准备配色

颜色的选择往往是一件让人特别纠结的事情，这里我们直接使用 sciRcolor 来设置配色：

复制代码

colors <- sciRcolor::pal_scircolor(37)[1:3]

sciRcolor 是为了 R 语言科研绘图开发的配色工具，包含了 100 种常用配色，详细信息见：

R 语言科研配色工具 --- sciRcolorhttps://mp.weixin.qq.com/s?__biz=MzkwMjM0MzA5MA==&mid=2247488147&idx=1&sn=12fd884d3cfd9108b6a913fdb3647430&scene=21&poc_token=HGhC-mijrG-KdwNBtfrL_Il4OU-eA1LsPdTUevFM

4. 绘制图形

接下来我们通过下面的代码来绘制图形：

R 复制代码

p <-
  data |>
  e_charts(X) |>
  e_scatter_3d(Y, Z, color=Z, symbolSize=2) |>
  e_visual_map(
    Z,
    dimension = 2,
    min = 0,
    max = 30,
    inRange = list(color = colors),
    orient = 'horizontal',
    left = "center",
    top = '5%',
    color = colors
  ) |>
  e_grid_3d(viewControl = list(alpha = 5))
p

5. 保存图形

最后我们保存绘制的图形：

R 复制代码

library(htmlwidgets)
saveWidget(p, "save/3D-line-gradient.html", selfcontained = TRUE)

复制代码

sciRplot 介绍

为了解决 R 语言中科研绘图的问题，我推出了 sciRplot 项目。sciRplot 项目包含了以下内容：

① 100 种绘图代码，按照图形类型进行分类，包含 60 种基础绘图 和 40 种进阶绘图

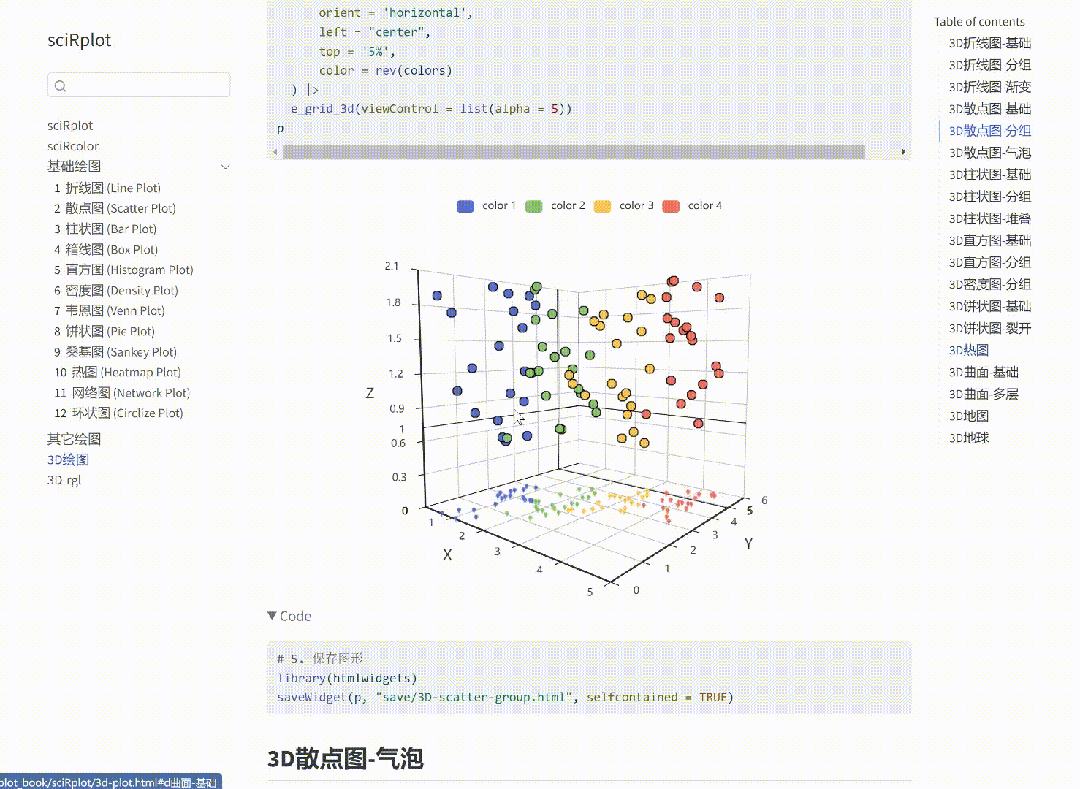

② 配备一站式 html文档 ，包含测试数据 ，代码一键复制 ，交互式阅读提高用户体验
