前言

由于新学DSP，加上手里的板子基本上没什么资源，上板已经跑通ADC/pwm/IO控制灯简单外设。下载器本来就不好用，跑一个pwm一直看不到效果，代码没啥问题，都是例程，气的我还是来跑仿真吧。前两天是用matlab跑通了桥式整流的一个简单拓扑结构，因为实际中需要用管子来控制晶闸管的通断，所以想仿真搭建一下整流电路+dsp控制的效果。但是simulink貌似不可以跑dsp的代码，他只能生成dsp的代码，所以用proteus来跑一下仿真。

软件需求：CCS 我的版本是ccs12，还有C2000hardware，这个软件主要是用来获取TI提供给你的库函数文件等等，然后就是proteus，我的版本是8.17。

一、CCS创建led灯工程

创建工程我就不在赘述了，这个随便搜一下就可以。

直接上主函数：

#include "F2802x_Device.h"
#include "DSP28x_Project.h"


int main(void)
{

        InitSysCtrl();

        EALLOW;
        SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK=1;
        GpioCtrlRegs.GPAPUD.bit.GPIO0=0;           //关闭上拉
        GpioCtrlRegs.GPADIR.bit.GPIO0=1;                      //输出模式
        GpioCtrlRegs.GPAMUX1.bit.GPIO0=0;          //作为普通GPIO模式
        EDIS;


        while(1)
        {
            GpioDataRegs.GPATOGGLE.bit.GPIO0=1;    //led引脚电平翻转
            DELAY_US(50*100);                     //延时500ms
        }

        return 0;

}

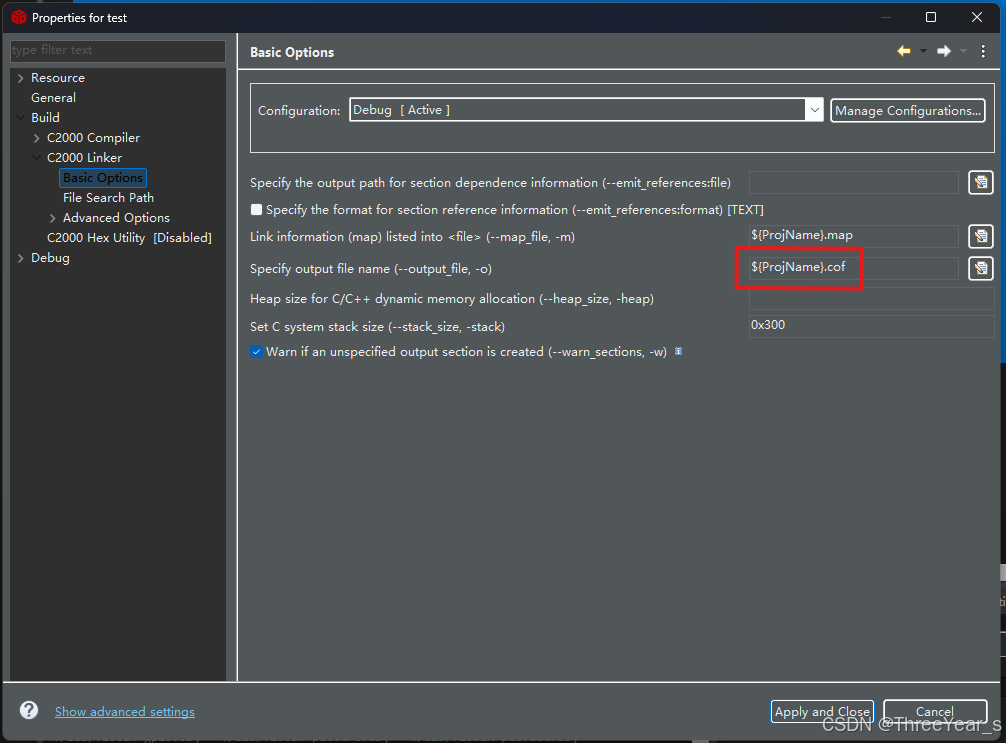

修改一下这个地方，这个生成cof文件是为了下载到proteus中的dsp芯片里面去。

二、创建proteus工程

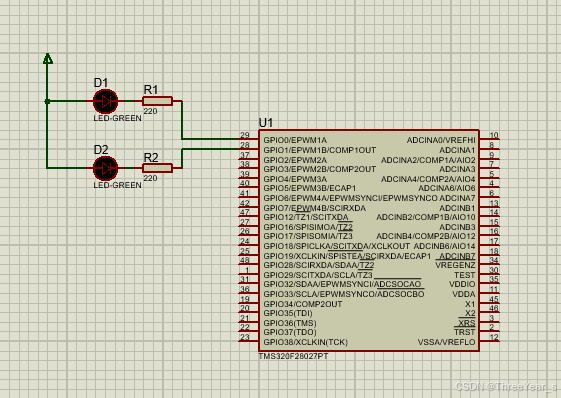

就这些器件，搜一下放好，连线就行。

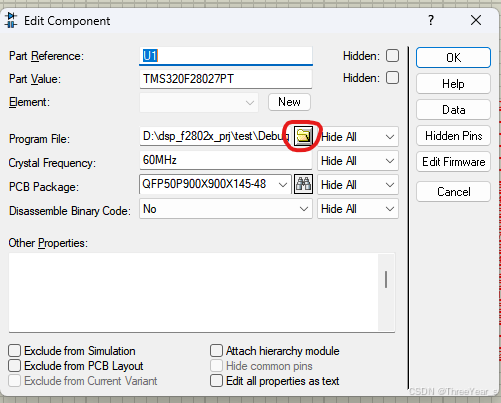

然后下载代码。

然后运行

屏幕录制 2025-11-12 104651
