前言
这是最近一个朋友的 ensp 相关的问题, 这里来大致了解一下 ensp, 计算机网络拓扑 相关基础知识
这里一系列文章, 主要是参照了这位博主的 ensp 专栏
这里 我只是做了一个记录, 自己实际操作了一遍, 增强了一些 自己的理解
当然 这里仅仅是一个 简单的示例, 实际场景中会更加复杂
这里基于1个路由器配置一个子网的dhcp服务 进行继续配置, 再次基础上面增加 另外一个路由器 R2 和 另外两个子网, 使用这个 R2 作为 中继器进行 dhcp 服务的代理
在 R1 和 R2 直连的指望增加 dhcp 服务的配置, 用于配置 R2 的业务子网

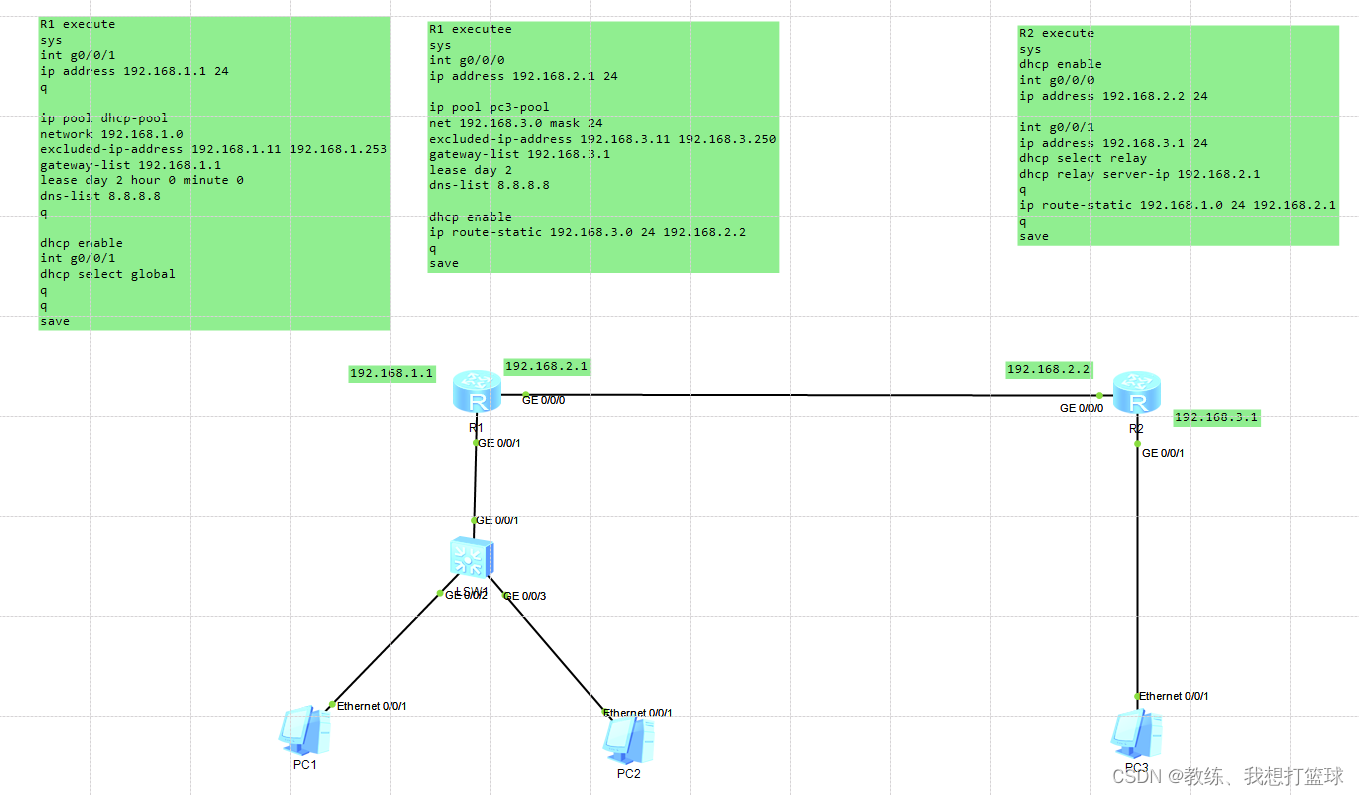

网络拓扑
此拓扑是在 的基础上面增加了另外的一个路由器 R2 和 另外一个 PC3
然后在 R1 配置了 192.168.2.x 的 ip 配置, dhcp 服务的配置
在 R2 配置了 192.168.2.x 的 ip 配置, 192.168.3.x 的 dhcp 中继器配置

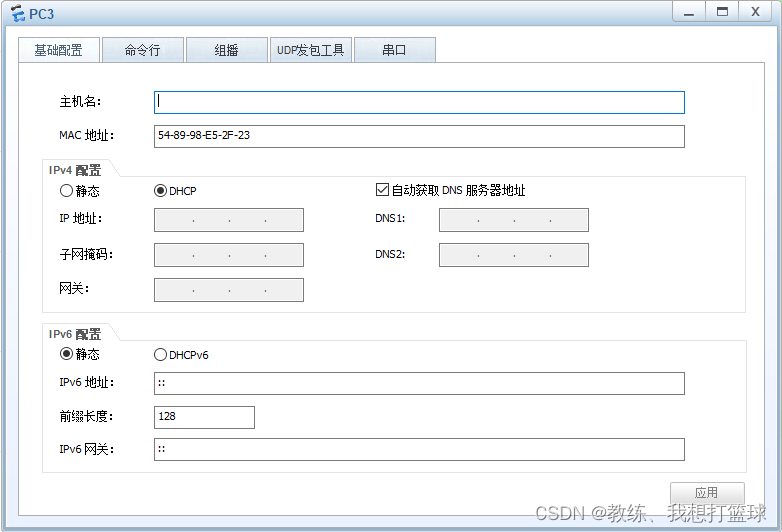

PC3 的配置如下

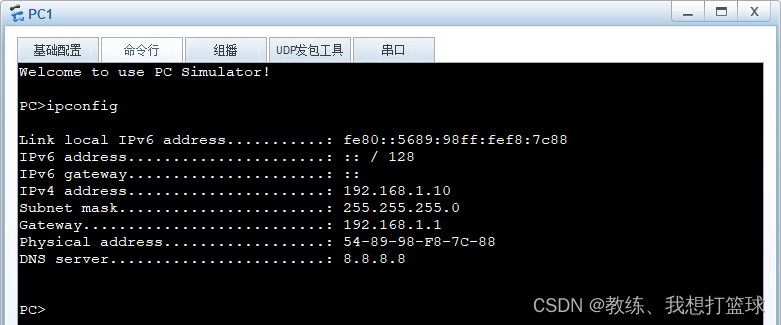

PC1 通过 R1 的 g0/0/1 的 dhcp 服务获取到 ip

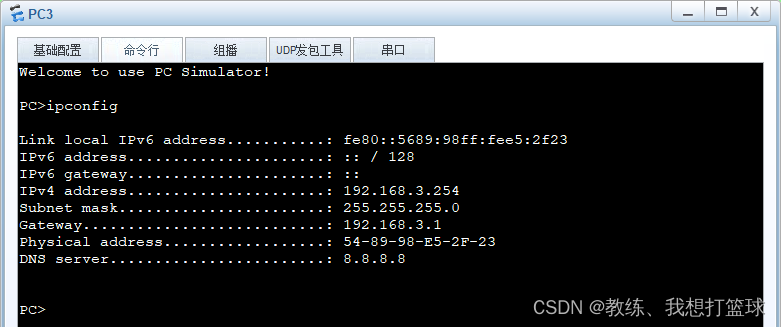

PC3 通过 R1 的 g0/0/0 的 dhcp 服务, R2 的 g0/0/1 代理 dhcp 服务获取到 ip
资源下载
1个路由器配置一个子网的dhcp服务+2个路由器配置dhcp服务器+dhcp中继器配置两个子网的dhcp服务
完
