GPIO标准库开发

引言：为什么选择标准库开发？

在嵌入式开发领域，曾经有位开发者分享过这样的经历："我花了三天时间调试一段LED闪烁代码，最后发现只是把0x40010C08写成了0x40010C0C。"这个真实案例生动地揭示了寄存器级开发的痛点------复杂的地址记忆和极易出错的特性。

2007年，ST公司推出的**STM32标准外设库（SPL）**彻底改变了这一局面。这个仅2MB的代码包，通过巧妙的封装将底层寄存器操作转化为直观的函数调用，让开发者能够用"人类可读的语言"与硬件对话。

一、开发方式对比：寄存器 vs 标准库

核心差异分析

对比维度	寄存器开发	标准库开发
代码效率	直接操作硬件，无额外开销	轻微封装开销，实际可忽略
开发速度	需熟记大量寄存器地址	直观函数调用，快速上手
代码可读性	十六进制数值，难以理解	语义化命名，逻辑清晰
维护成本	修改牵一发而动全身	模块化设计，易于迭代
学习曲线	深入理解硬件原理	快速实现功能需求
调试难度	错误隐蔽，难以定位	错误信息明确，易于排查

决策建议：初学者和大多数应用项目推荐使用标准库，追求极致性能或学习硬件原理时考虑寄存器开发。

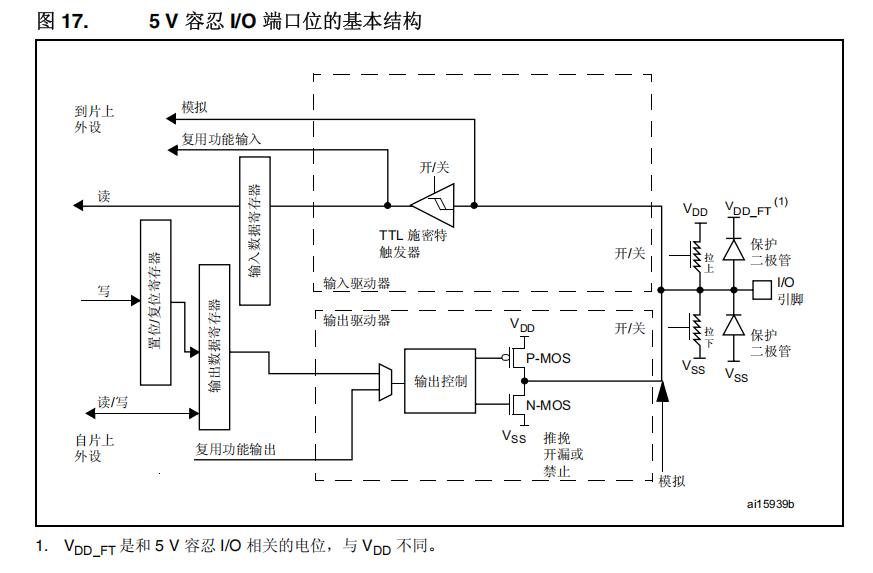

二、GPIO深度解析：8种工作模式全掌握

GPIO模式全景概览

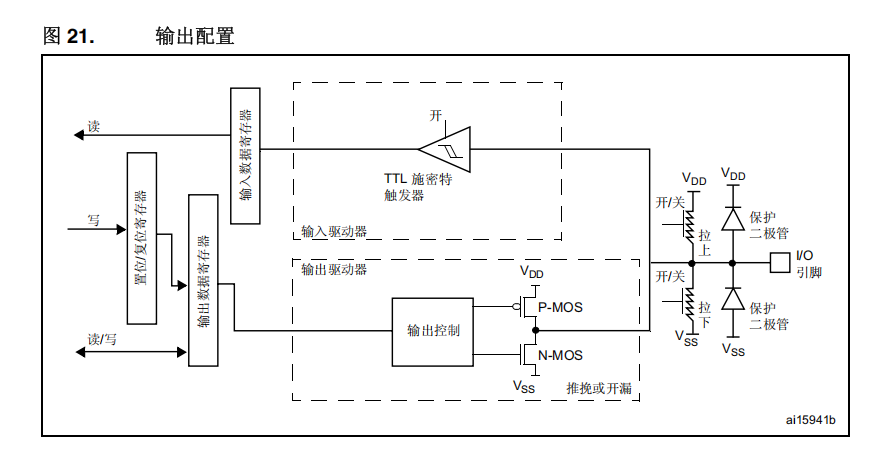

2.1 输出模式家族

推挽输出模式 - 最常用的输出模式

电路结构原理：

复制代码

推挽输出内部结构
     VDD(3.3V)
        │
    ┌───P-MOS───┐
    │           │
控制逻辑 ──┤           ├── GPIO引脚
    │           │
    └───N-MOS───┘
        │
       GND

工作特性：

高电平输出：P-MOS导通，N-MOS截止，输出3.3V
低电平输出：P-MOS截止，N-MOS导通，输出0V
驱动能力：强（20-25mA），可直接驱动负载
输出阻抗：低（10-50Ω）

经典应用场景：

LED控制
继电器驱动
蜂鸣器控制
普通数字信号输出

开漏输出模式 - 总线通信专用

电路结构原理：

复制代码

开漏输出内部结构
     VDD_EXT(可不同电压)
        │
    外部上拉电阻
        │
      控制逻辑 ──┼── N-MOS ─── GPIO引脚
        │
       GND

核心特性：

电平转换：支持不同电压域设备通信
线与逻辑：多设备共享总线不冲突
必须条件：外部上拉电阻（通常4.7kΩ）

应用场景：

I2C总线通信
1-Wire单总线
电平转换电路
不适用于直接驱动负载

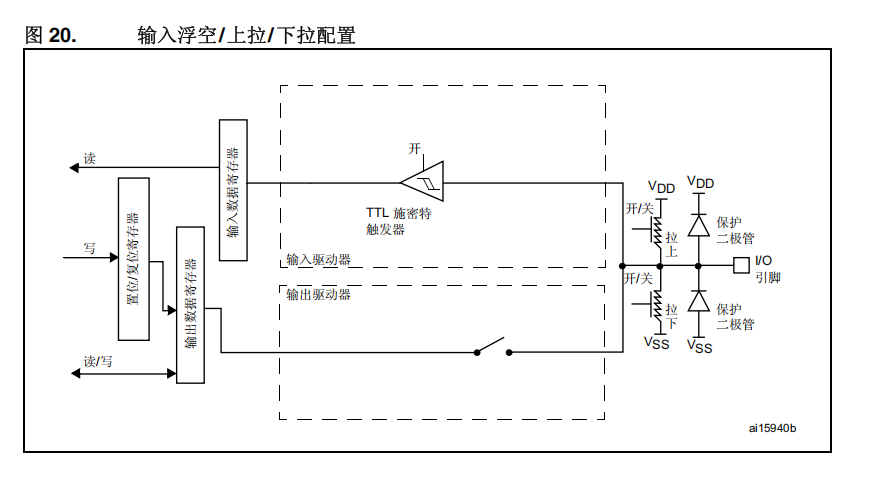

2.2 输入模式家族

对 I/O 端口进行编程作为输入时：

● 输出缓冲器被关闭

● 施密特触发器输入被打开

● 根据 GPIOx_PUPDR 寄存器中的值决定是否打开上拉和下拉电阻

● 输入数据寄存器每隔 1 个 AHB1 时钟周期对 I/O 引脚上的数据进行一次采样

● 对输入数据寄存器的读访问可获取 I/O 状态

上拉输入模式 - 按键检测首选

电路模型：

复制代码

上拉输入模型
     VDD
      │
  内部上拉电阻(30kΩ)
      │
    GPIO引脚 ←─┼─ 外部信号
      │
     GND

电平逻辑：

引脚悬空：高电平（1）
外部拉低：低电平（0）
适合按键到GND的设计

下拉输入模式 - 特定场景选择

适用场景：

按键连接到VCC的设计
特定传感器接口
共VCC的信号检测

📡 浮空输入模式 - 高速信号专用

重要提醒：

复制代码

 浮空输入必须外部确定电平！
    外部信号源
        │
    确定电平电路
        │
    GPIO引脚(浮空输入)
        │
       GND

应用场景：

外部中断输入
USART_RX接收
高速数字信号
禁止引脚悬空

2.3 特殊功能模式

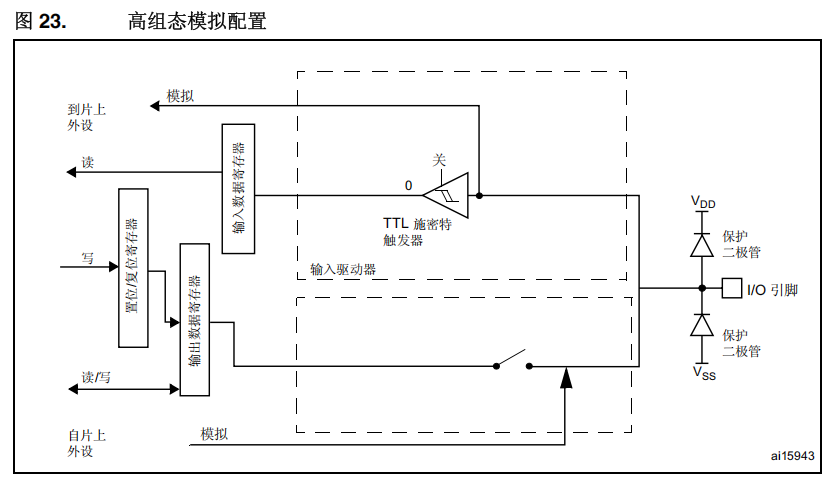

🎛️ 模拟输入模式 - ADC采样专用

对 I/O 端口进行编程作为模拟配置时：

● 输出缓冲器被禁止。

● 施密特触发器输入停用，I/O 引脚的每个模拟输入的功耗变为零。施密特触发器的输出被

强制处理为恒定值 (0)。

● 弱上拉和下拉电阻被关闭。

● 对输入数据寄存器的读访问值为"0"。

注意：在模拟配置中，I/O 引脚不能为 5 V 容忍。

信号路径：

复制代码

模拟信号 → GPIO引脚 → 采样保持 → ADC转换 → 数字值
 连续信号    直连ADC    电压保持   12位精度   处理器读取

关键特性：

绕过所有数字电路
无数字噪声干扰
仅特定引脚支持

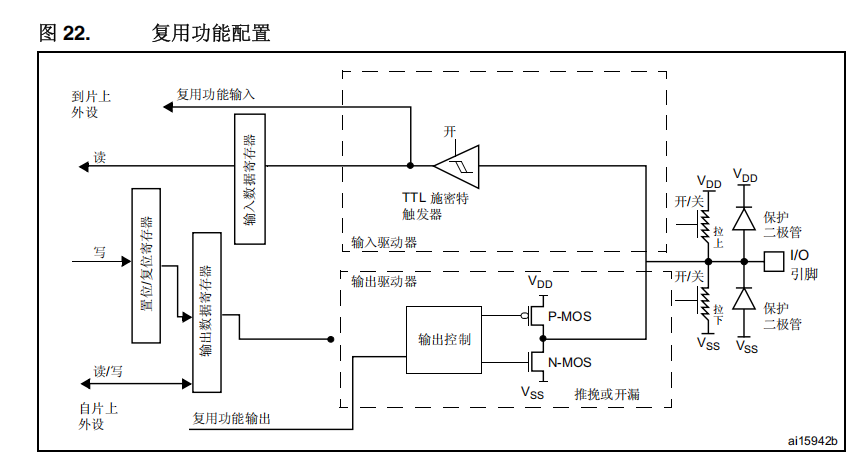

复用功能模式 - 外设连接桥梁

对 I/O 端口进行编程作为复用功能时：

● 可将输出缓冲器配置为开漏或推挽

● 输出缓冲器由来自外设的信号驱动（发送器使能和数据）

● 施密特触发器输入被打开

● 根据 GPIOx_PUPDR 寄存器中的值决定是否打开弱上拉电阻和下拉电阻

● 输入数据寄存器每隔 1 个 AHB1 时钟周期对 I/O 引脚上的数据进行一次采样

● 对输入数据寄存器的读访问可获取 I/O 状态
控制路径：

复制代码

外设控制器 → 推挽/开漏电路 → GPIO引脚
 (USART/SPI)   (硬件控制)     (物理连接)

应用分类：

复用推挽：USART_TX、SPI_MOSI、PWM输出
复用开漏：I2C_SDA、I2C_SCL

三、实战演练：点亮LED完整流程

3.1 硬件连接设计

LED控制电路原理：

复制代码

STM32芯片
   │
   PF9引脚（你的对应引脚） → 220Ω限流电阻 → LED阳极 → LED阴极 → GND
   │
  输出低电平(0V)时LED点亮
  输出高电平(3.3V)时LED熄灭

设计要点：

限流电阻保护LED和GPIO引脚
低电平点亮（共阳极设计更常见）
确保总电流在芯片驱动能力内

3.2 标准库开发四步法

第一步：时钟使能 - STM32的电源开关

c 复制代码

// 使能GPIOF端口时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

关键理解：STM32为降低功耗，默认关闭所有外设时钟，使用前必须手动开启。

第二步：结构体配置 - 参数集中管理

c 复制代码

GPIO_InitTypeDef GPIO_InitStruct;

// 配置GPIO参数
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;        // 选择PF9引脚
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;    // 输出模式
GPIO_InitStruct.GPIO_Speed = GPIO_High_Speed; // 输出速度：50MHz
GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;   // 推挽输出
GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL; // 无上下拉

这里建议都初始化，不然后面可能会出现问题

第三步：初始化应用 - 配置生效

c 复制代码

// 将配置应用到GPIOF端口
GPIO_Init(GPIOF, &GPIO_InitStruct);

第四步：电平控制 - 最终操作

c 复制代码

// 点亮LED（输出低电平）
GPIO_ResetBits(GPIOF, GPIO_Pin_9);

// 熄灭LED（输出高电平）
GPIO_SetBits(GPIOF, GPIO_Pin_9);

// LED状态翻转
GPIO_ToggleBits(GPIOF, GPIO_Pin_9);

3.3 完整代码示例

c 复制代码

#include "stm32f4xx.h"

void LED_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 1. 使能GPIOF时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

    // 2. 配置GPIO参数
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;

    // 3. 初始化GPIO
    GPIO_Init(GPIOF, &GPIO_InitStruct);

    // 4. 初始状态：LED熄灭
    GPIO_SetBits(GPIOF, GPIO_Pin_9);
}

int main(void)
{
    // 初始化LED
    LED_Init();

    // 主循环
    while(1)
    {
        // LED闪烁
        GPIO_ToggleBits(GPIOF, GPIO_Pin_9);

        // 简单延时
        for(int i = 0; i < 1000000; i++);
    }
}

四、标准库深度使用指南

4.1 源码结构解析

复制代码

STM32标准库文件结构
├── Libraries/
│   ├── CMSIS/                    # 内核相关
│   └── STM32F4xx_StdPeriph_Driver/    # 外设驱动
│       ├── inc/                  # 头文件
│       │   ├── stm32f4xx_gpio.h
│       │   ├── stm32f4xx_rcc.h
│       │   └── ...
│       └── src/                  # 源文件
│           ├── stm32f4xx_gpio.c
│           ├── stm32f4xx_rcc.c
│           └── ...
└── Project/
    └── main.c

4.2 函数命名规律

标准库采用语义化命名规范：

复制代码

外设_功能_操作
   │   │    │
   │   │    └── 操作类型(Cmd, Init, SetBits...)
   │   └─── 具体功能(AHB1PeriphClock, PinAFConfig...)
   └─── 外设名称(RCC, GPIO, USART...)

示例：

RCC_AHB1PeriphClockCmd：RCC外设的AHB1总线外设时钟命令
GPIO_ReadInputDataBit：GPIO读取输入数据位

4.3 结构体成员详解

GPIO_InitTypeDef成员选项：

成员	常用选项	说明
`GPIO_Mode`	`GPIO_Mode_IN`, `GPIO_Mode_OUT`, `GPIO_Mode_AF`, `GPIO_Mode_AN`	工作模式
`GPIO_OType`	`GPIO_OType_PP`, `GPIO_OType_OD`	输出类型
`GPIO_Speed`	`GPIO_Low_Speed`, `GPIO_Medium_Speed`, `GPIO_High_Speed`	输出速度
`GPIO_PuPd`	`GPIO_PuPd_NOPULL`, `GPIO_PuPd_UP`, `GPIO_PuPd_DOWN`	上下拉配置

五、GPIO模式速查与最佳实践

5.1 模式选择决策树

复制代码

开始GPIO配置
    ↓
是输出信号吗？
    ├── 是 → 需要驱动负载吗？
    │   ├── 是 → 推挽输出
    │   └── 否 → 是总线通信吗？
    │       ├── 是 → 开漏输出 + 外部上拉
    │       └── 否 → 推挽输出(默认)
    │
    └── 否 → 是模拟信号吗？
        ├── 是 → 模拟输入(仅支持引脚)
        └── 否 → 数字输入检测
                ├── 按键到GND → 上拉输入
                ├── 按键到VCC → 下拉输入
                ├── 外部确定电平 → 浮空输入
                └── 外设功能 → 复用模式

5.2 常用场景配置模板

模板1：LED控制（推挽输出）

c 复制代码

void LED_Config(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 时钟使能（根据具体GPIO端口）
    if(GPIOx == GPIOA) RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    else if(GPIOx == GPIOB) RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
    // ... 其他端口

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;

    GPIO_Init(GPIOx, &GPIO_InitStruct);
}

模板2：按键检测（上拉输入）

c 复制代码

void KEY_Config(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 时钟使能
    if(GPIOx == GPIOA) RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    // ... 其他端口

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;  // 按键到GND

    GPIO_Init(GPIOx, &GPIO_InitStruct);
}

uint8_t KEY_Read(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    return GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == Bit_RESET;
    // 返回1表示按键按下，0表示松开
}

模板3：I2C总线（复用开漏）

c 复制代码

void I2C_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能GPIO和I2C时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

    // PB6->I2C1_SCL, PB7->I2C1_SDA
    GPIO_InitStruct.GPIO_Pin = G PIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;

    GPIO_Init(GPIOB, &GPIO_InitStruct);

    // 复用功能映射
    GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_I2C1);
    GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_I2C1);
}

5.3 核心函数速查手册

功能类别	函数	说明
时钟控制	`RCC_AHB1PeriphClockCmd`	使能GPIO时钟
GPIO初始化	`GPIO_Init`	配置GPIO参数
电平控制	`GPIO_SetBits`	设置高电平
	`GPIO_ResetBits`	设置低电平
	`GPIO_ToggleBits`	电平翻转
电平读取	`GPIO_ReadInputDataBit`	读取引脚状态
复用功能	`GPIO_PinAFConfig`	配置引脚复用

六、常见陷阱与最佳实践

6.1 必须避免的经典错误

❌ 错误1：开漏输出忘记上拉电阻

c 复制代码

// 错误配置 - I2C无法正常工作
GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;
// 忘记外部上拉电阻！

✅ 正确做法：

c 复制代码

// 硬件：添加4.7kΩ上拉电阻到3.3V
// 软件配置正确
GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;

❌ 错误2：浮空输入引脚悬空

c 复制代码

// 危险配置 - 电平随机波动
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN;
GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;
// 引脚悬空！

✅ 正确做法：

c 复制代码

// 确保外部电路确定电平
// 或改用上拉/下拉输入
GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;  // 或GPIO_PuPd_DOWN

❌ 错误3：超过驱动电流限制

c 复制代码

// 同时驱动多个大电流设备
GPIO_SetBits(GPIOF, GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_12);
// 可能超过端口总电流限制！

✅ 正确做法：

c 复制代码

// 分时驱动或使用外部驱动电路
// 检查芯片数据手册的电流限制

6.2 最佳实践指南

✅ 实践1：模块化配置函数

c 复制代码

// 好的实践：封装可重用函数
void GPIO_Output_Init(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 时钟使能逻辑
    // GPIO配置
    // 初始化
}

// 使用
GPIO_Output_Init(GPIOF, GPIO_Pin_9);
GPIO_Output_Init(GPIOF, GPIO_Pin_10);

✅ 实践2：使用位带操作提高效率

c 复制代码

// 对于频繁操作的LED，可以使用位带操作
#define LED0_PF9  *(volatile uint32_t*)(0x42000000 + (0x40021414-0x40000000)*32 + 9*4)

// 直接操作，效率更高
LED0_PF9 = 1;  // 点亮
LED0_PF9 = 0;  // 熄灭

✅ 实践3：未使用引脚处理

c 复制代码

// 将未使用引脚配置为模拟输入，降低功耗
GPIO_InitStruct.GPIO_Pin = UNUSED_PINS;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AN;
GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(GPIOx, &GPIO_InitStruct);

七、调试技巧与问题排查

7.1 常见问题诊断表

现象	可能原因	解决方案
LED不亮	时钟未使能	检查`RCC_AHB1PeriphClockCmd`调用
输出电平不正确	模式配置错误	确认`GPIO_Mode`和`GPIO_OType`
I2C通信失败	忘记上拉电阻	检查SCL/SDA线上拉电阻
按键检测异常	上下拉配置错误	根据按键电路选择正确模式
功耗异常高	引脚配置不当	未使用引脚配置为模拟输入

7.2 使用调试器验证配置

c 复制代码

// 在调试器中检查寄存器值
printf("GPIOF_MODER = 0x%08X\n", GPIOF->MODER);
printf("GPIOF_OTYPER = 0x%04X\n", GPIOF->OTYPER);
printf("GPIOF_OSPEEDR = 0x%08X\n", GPIOF->OSPEEDR);
printf("GPIOF_PUPDR = 0x%08X\n", GPIOF->PUPDR);

总结

通过本文的深入学习，你应该已经掌握了：

GPIO八种工作模式的原理和适用场景
标准库开发的完整流程和最佳实践
常见陷阱的识别和规避方法
高效调试和问题排查技巧

核心要诀：

🎯 推挽输出 用于驱动，开漏输出用于总线
🎯 上拉输入 用于按键，模拟输入用于采集
🎯 复用模式 用于外设，浮空输入要谨慎
🎯 时钟使能 是前提，结构体配置是核心

STM32标准库极大地降低了嵌入式开发的门槛，让开发者能够专注于业务逻辑而非底层细节。掌握这些基础后，你可以 confidently 迈向外设驱动、通信协议等更高级的主题。

下一步学习建议：

学习USART串口通信
掌握SPI和I2C总线协议
了解定时器和PWM应用
探索中断和DMA技术

Happy Coding！ 🚀
