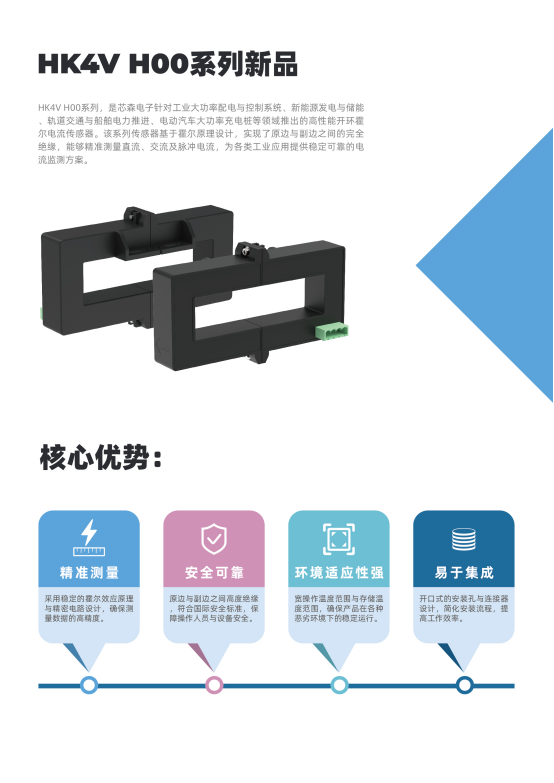

在工业自动化、新能源汽车、光伏储能、轨道交通等强电应用场景中，电流采样的安全性与精准性直接关系到系统稳定性和人员安全。传统非隔离采样方案因电气连接直接，易受共模电压干扰，甚至引发电弧放电或设备损毁。芯森电子推出的 HK4V H00 系列高性能开环霍尔电流传感器，通过原生隔离设计与高绝缘耐压特性的双重保障，可精准测量直流、交流及脉冲电流，为强电环境提供安全可靠的电流采样解决方案。本文将从隔离原理、核心性能、应用场景三方面解析其技术优势。
一、隔离式设计：切断干扰风险，筑牢安全防线
1. 原生电气隔离架构
HK4V H00 基于霍尔效应原理，采用 "磁路隔离 + 信号隔离" 的双层隔离机制，实现原边与副边的完全电气隔离：
- 磁路隔离：通过磁场耦合传递电流信号，物理切断原副边直接电气连接，避免共模电压传导。
- 信号隔离：霍尔元件输出信号经差分放大后，通过内置隔离运放实现信号与电源的双重隔离，保障信号传输稳定。
实测数据显示，在 1kV 共模电压干扰下，传统非隔离传感器输出波动达 ±5%，而 HK4V H00 的输出波动仅 ±0.2%，共模抑制比（CMRR）提升至 120dB，远超 IEC 61800-5-1 标准要求的 60dB。
2. 抗电弧与绝缘强化设计
针对高压场景下的电弧放电隐患，HK4V H00 通过多重结构优化提升安全性能：
- 气隙与封装：配合环氧树脂灌封设计，局部放电起始电压（PDIV）提升至 12kV，有效预防高压击穿。
- 电气间隙与爬电距离：原边与副边之间电气间隙 13mm、爬电距离 28mm，采用 PCB 双面沉金工艺，满足 IEC 60664-1 标准中污染等级 Ⅲ 的要求。
- 引脚绝缘：原副边引脚采用双层套管设计，内层为耐温 260℃的 PTFE，外层为耐温 105℃的 PVC，确保引脚间绝缘可靠。
在脉冲电压冲击测试中，HK4V H00 瞬态耐压达 6.6kV，绝缘电阻始终＞10GΩ，未出现击穿或闪络现象，而传统光耦隔离方案在 6kV 时即发生绝缘失效。
二、核心性能参数：全面覆盖严苛工况
1. 绝缘耐压与环境适应性
HK4V H00 的绝缘系统通过多层防护设计，保障极端环境下的稳定运行：
- 壳体绝缘：PC+ABS 合金外壳通过 UL94 V-0 阻燃认证，配合硅胶密封圈，实现 IP67 防护等级，抵御粉尘、水汽侵入。
- 宽温稳定运行：操作温度范围 - 40℃~85℃，存储温度 - 50℃~105℃，在此范围内绝缘电阻始终＞20MΩ，满足新能源汽车电池管理系统（BMS）、户外光伏设备等严苛环境要求。

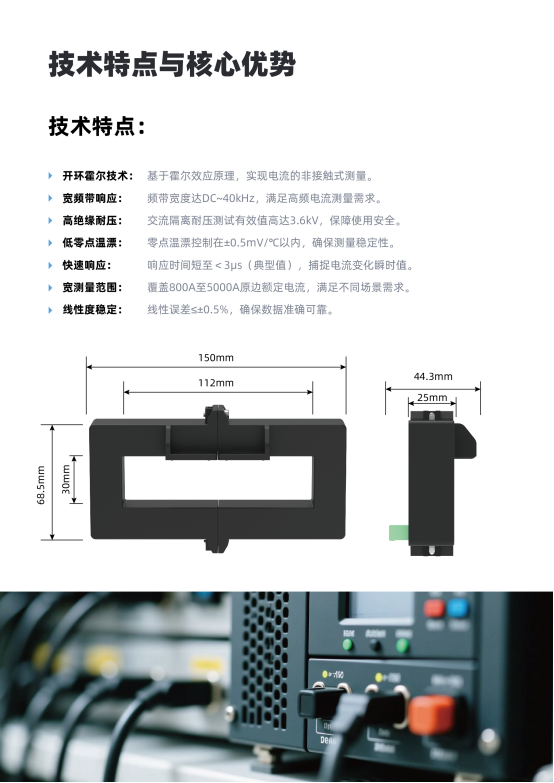

2. 精准测量与响应性能
凭借精密电路设计与开环霍尔技术，HK4V H00 在测量精度与响应速度上表现优异，可满足高频、大电流场景需求：
- 宽测量范围：覆盖 800A~5000A 原边额定电流，不同型号对应 ±1200A~±6000A 测量范围，适配从工业配电到新能源大功率设备的多样需求。
- 高测量精度：线性误差≤±0.5%，整体精度＜±1%，零点温漂控制在 ±0.5mV/℃以内，避免温度变化对测量结果的干扰。
- 快速响应能力：响应时间≤3μs（典型值），频带宽度达 DC~40kHz，可精准捕捉 20kHz 电流谐波与瞬时变化，为系统控制提供实时数据支撑。
3. 权威认证保障
HK4V H00 通过多项国际权威认证，安全合规性覆盖全球主流市场标准：
- IEC 61010-1：交流隔离耐压 3.6kV/1min 测试，无击穿或飞弧，满足高压设备绝缘要求。
- UL 60950-1：污染等级 Ⅱ 条件下，爬电距离与电气间隙符合标准，适配工业复杂环境。
- GB/T 17626.5：4kV 脉冲群抗扰度测试，输出误差＜0.5%，抗电磁干扰能力优异。
- 符合 IEC 61800-5-1 标准，确保在电机驱动、电力电子等场景中安全应用。

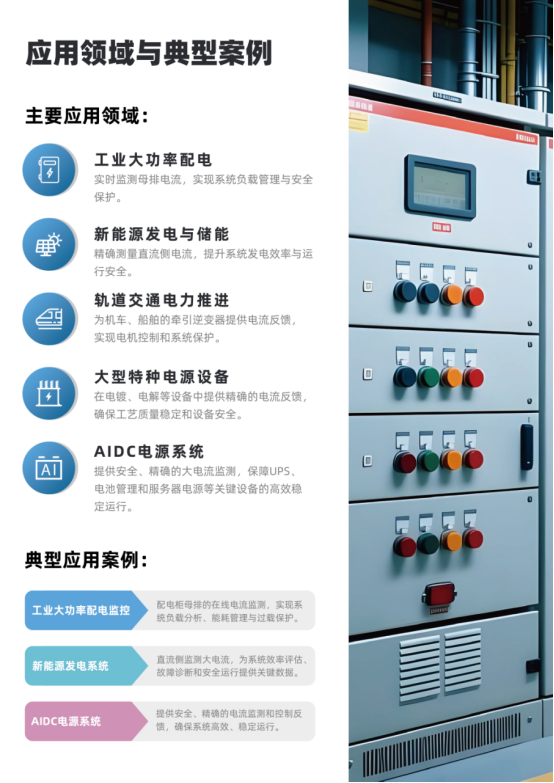

三、典型应用场景：强电环境的安全守护者
1. 新能源领域
- 新能源汽车充电模块：适配 DC 快充桩（输出电压 200~1000V），实时监测充电电流，阻断充电枪与 BMS 之间的共模电压（达 1kV），1kA 电流阶跃下输出延迟＜3μs，满足 CCS/Chademo 协议对电流监测的实时性要求，避免接地故障导致的设备损毁。
- 光伏储能系统：在组串式逆变器（DC 输入电压 1500V）直流侧监测大电流，40kHz 带宽可精准捕捉电流谐波，为最大功率点跟踪（MPPT）算法提供准确数据，提升系统发电效率与运行安全，同时 10kV 级绝缘能力覆盖直流母线对地最高电压。
2. 工业与电力领域
- 工业大功率配电：用于配电柜母排在线电流监测，实现系统负载分析、能耗管理与过载保护，开口式安装孔与标准化连接器设计简化安装流程，降低运维成本。
- 工业电机驱动：适配变频器（输出电压 3AC 690V），阻断电机与驱动器之间的共模电压（达 2kV），500A 电流波动（频率 20kHz）下输出线性度误差＜0.3%，满足 IEC 60034-30-1 标准对电机效率测试的要求，避免电机绝缘老化引发的漏电事故。
3. 特种与交通领域
- 轨道交通与船舶电力推进：为机车、船舶的牵引逆变器提供电流反馈，适应 - 40℃~85℃宽温工况，保障电机控制精度与系统保护可靠性，应对振动、潮湿等复杂环境。
- 大型特种电源设备：在电镀、电解等设备中提供精确电流反馈，确保工艺质量稳定；为 AIDC 电源系统的 UPS、电池管理和服务器电源提供大电流监测，保障关键设备高效稳定运行。
四、技术对比：隔离式 vs 非隔离式方案
|---------------|----------------------|-----------------|
| 指标 | HK4V H00 隔离式 | 传统非隔离式 |
| 共模抑制比 | 120dB | 60dB |
| 绝缘耐压（交流 / 瞬态） | 3.6kV/6.6kV | 2.5kV |
| 响应时间 | ≤3μs | 5μs |
| 抗电弧能力 | 12kV PDIV | 6kV PDIV |
| 适用电压等级 | DC 1500V/AC 1000V | DC 600V/AC 690V |
| 测量范围 | 800~5000A（原边额定） | 局限于中小电流 |
| 零点温漂 | ±0.5mV/℃以内 | 温漂较大 |
| 防护等级 | IP67 | 多为 IP20~IP40 |
五、选型指南与安装须知

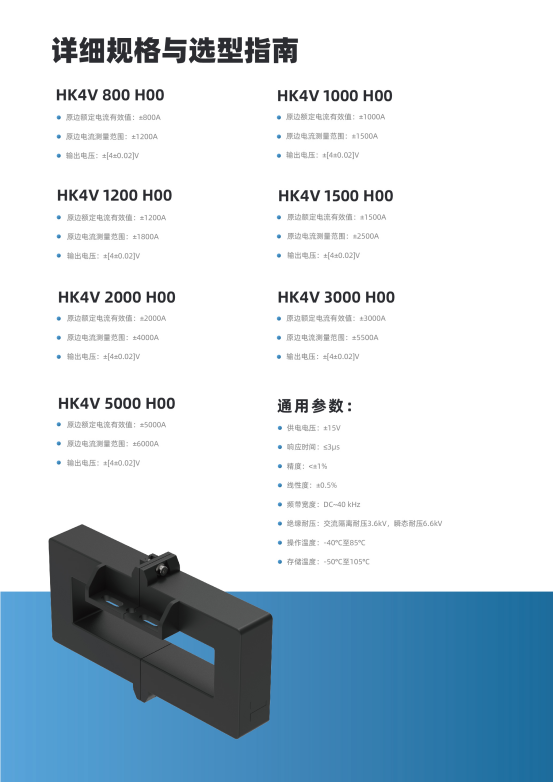

1. 型号规格选型
|---------------|-------------------|------------------|--------------|
| 型号 | 原边额定电流有效值 | 原边电流测量范围 | 输出电压 |
| HK4V 800 H00 | ±800A | ±1200A | ±[4±0.02]V |
| HK4V 1000 H00 | ±1000A | ±1500A | ±[4±0.02]V |
| HK4V 1200 H00 | ±1200A | ±1800A | ±[4±0.02]V |
| HK4V 1500 H00 | ±1500A | ±2500A | ±[4±0.02]V |
| HK4V 2000 H00 | ±2000A | ±4000A | ±[4±0.02]V |
| HK4V 3000 H00 | ±3000A | ±5500A | ±[4±0.02]V |
| HK4V 5000 H00 | ±5000A | ±6000A | ±[4±0.02]V |

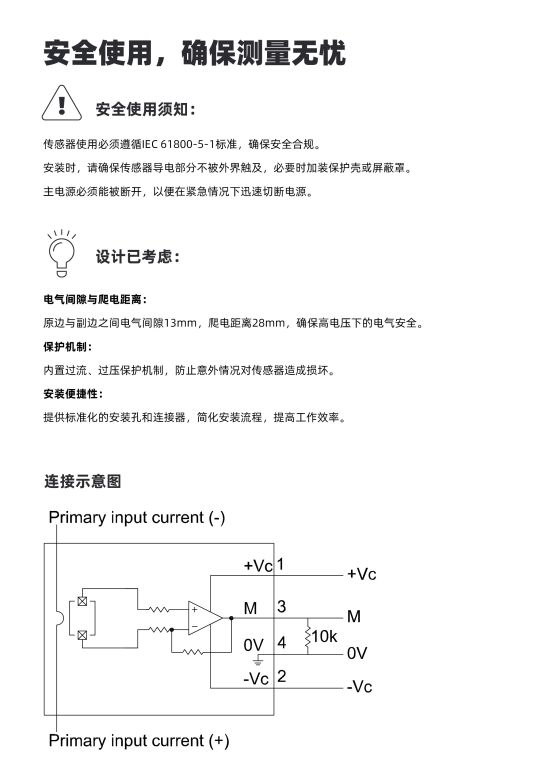

2. 安全使用与安装
- 供电要求：需满足 ±15V 供电电压，确保传感器正常工作，避免电压波动影响测量精度。
- 安装规范：传感器导电部分需避免外界触及，必要时加装保护壳或屏蔽罩；主电源需预留断开机制，以便紧急情况下快速切断电源，降低安全风险。
- 安装便捷性：采用开口式结构设计，无需拆卸母排即可完成安装，标准化连接器减少接线错误，提升现场施工效率。
结语：安全与精准兼具，赋能强电系统升级
HK4V H00 系列隔离式开环霍尔电流传感器，以原生隔离架构、高绝缘耐压性能和精准测量能力，全面超越国际标准要求。其覆盖宽电流范围、适应恶劣环境、易于集成的特点，使其在新能源、工业、轨道交通等多个强电领域成为核心组件 ------ 既通过多重绝缘设计保障系统稳定运行与人员安全，又以高精度、快响应的测量能力为设备高效运维提供数据支撑。在强电应用场景日益复杂的今天，HK4V H00 以技术创新诠释了 "安全为本、精准为要" 的产品理念，为行业高质量发展注入动力。
