HarmonyOS：绘制几何图形 (Shape)

一、几何图形绘制概述

绘制几何图形有两种方法：一是通过绘制组件Shape 直接绘制出几何图形；二是通过形状裁剪属性clipShape将组件裁剪成几何图形。

1.1 使用场景

绘制方式	使用场景
绘制几何图形 (Shape)	用于创建指定形状的组件，在页面上直接绘制出几何图形。
形状裁剪 (clipShape)	用于将组件裁剪为指定的几何图形。

1.2 约束限制

• 对绘制组件，既可用Shape组件作为父组件实现类似SVG的效果，也可单独使用各种形状的子组件进行绘制。
• 对形状裁剪属性，裁剪不会导致被裁剪区域无法响应绑定的手势事件。

二、Shape组件简介

绘制组件用于在页面绘制图形，Shape组件是绘制组件的父组件，父组件中会描述所有绘制组件均支持的通用属性。具体用法请参考Shape。

三、创建绘制组件

绘制组件可以由以下两种形式创建：

• 绘制组件使用Shape作为父组件，实现类似SVG的效果。接口调用为以下形式：

Shape(value?: PixelMap)

该接口用于创建带有父组件的绘制组件，其中value用于设置绘制目标，可将图形绘制在指定的PixelMap对象中，若未设置，则在当前绘制目标中进行绘制。

Shape() {
  Rect().width(300).height(50)
}

• 绘制组件单独使用，用于在页面上绘制指定的图形。有7种绘制类型，分别为Circle（圆形）、Ellipse（椭圆形）、Line（直线）、Polyline（折线）、Polygon（多边形）、Path（路径）、Rect（矩形）。以Circle的接口调用为例：

Circle(value?: { width?: string | number, height?: string | number })

该接口用于在页面绘制圆形，其中width用于设置圆形的宽度，height用于设置圆形的高度，圆形直径由宽高最小值确定。

Circle({ width: 150, height: 150 })

四、形状视口viewPort

viewPort(value: { x?: number | string, y?: number | string, width?: number | string, height?: number | string })

形状视口viewPort指定用户空间中的一个矩形，该矩形映射到为关联的SVG元素建立的视区边界。viewPort属性的值包含x、y、width和height四个可选参数，x和y表示视区的左上角坐标，width和height表示其尺寸。

以下三个示例说明如何使用viewPort：

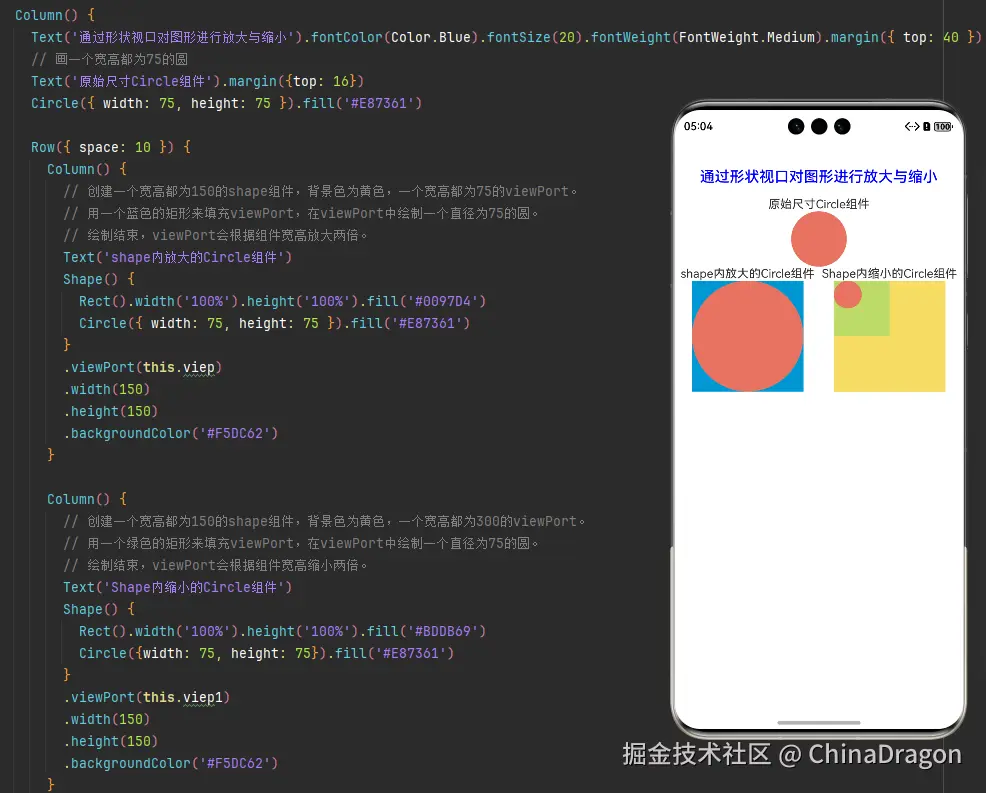

• 通过形状视口对图形进行放大与缩小。
  效果图


ViewPortShape.ets代码

class tmp {
  x: number = 0
  y: number = 0
  width: number = 75
  height: number = 75
}

class tmp1 {
  x:number = 0
  y:number = 0
  width:number = 300
  height:number = 300
}
@Component
export default struct ViewPortShape {
  viep: tmp = new tmp();
  viep1: tmp1 = new tmp1();

  build() {
    Column() {
      Text('通过形状视口对图形进行放大与缩小').fontColor(Color.Blue).fontSize(20).fontWeight(FontWeight.Medium).margin({ top: 40 })
      // 画一个宽高都为75的圆
      Text('原始尺寸Circle组件').margin({top: 16})
      Circle({ width: 75, height: 75 }).fill('#E87361')

      Row({ space: 10 }) {
        Column() {
          // 创建一个宽高都为150的shape组件，背景色为黄色，一个宽高都为75的viewPort。
          // 用一个蓝色的矩形来填充viewPort，在viewPort中绘制一个直径为75的圆。
          // 绘制结束，viewPort会根据组件宽高放大两倍。
          Text('shape内放大的Circle组件')
          Shape() {
            Rect().width('100%').height('100%').fill('#0097D4')
            Circle({ width: 75, height: 75 }).fill('#E87361')
          }
          .viewPort(this.viep)
          .width(150)
          .height(150)
          .backgroundColor('#F5DC62')
        }

        Column() {
          // 创建一个宽高都为150的shape组件，背景色为黄色，一个宽高都为300的viewPort。
          // 用一个绿色的矩形来填充viewPort，在viewPort中绘制一个直径为75的圆。
          // 绘制结束，viewPort会根据组件宽高缩小两倍。
          Text('Shape内缩小的Circle组件')
          Shape() {
            Rect().width('100%').height('100%').fill('#BDDB69')
            Circle({width: 75, height: 75}).fill('#E87361')
          }
          .viewPort(this.viep1)
          .width(150)
          .height(150)
          .backgroundColor('#F5DC62')
        }
      }
    }
  }
}

• 创建一个宽高都为300的shape组件，背景色为黄色，创建一个宽高都为300的viewPort。用一个蓝色的矩形来填充viewPort，在viewPort中绘制一个半径为75的圆。
  效果图


示例代码

class tmp {
  x: number = 0
  y: number = 0
  width: number = 300
  height: number = 300
}

@Entry
@Component
struct Index {
  viep: tmp = new tmp();

  build() {
    Column() {
      Shape() {
        Rect().width("100%").height("100%").fill("#0097D4")
        Circle({ width: 150, height: 150 }).fill("#E87361")
      }
      .viewPort(this.viep)
      .width(300)
      .height(300)
      .backgroundColor("#F5DC62")
    }
  }
}

• 创建一个宽高都为300的shape组件，背景色为黄色，创建一个宽高都为300的viewPort。用一个蓝色的矩形来填充viewPort，在viewPort中绘制一个半径为75的圆，将viewPort向右方和下方各平移150。
  效果图


示例代码

class tmp {
  x: number = -150
  y: number = -150
  width: number = 300
  height: number = 300
}

@Entry
@Component
struct Index {
  viep: tmp = new tmp();

  build() {
    Column() {
      Shape() {
        Rect().width("100%").height("100%").fill("#0097D4")
        Circle({ width: 150, height: 150 }).fill("#E87361")
      }
      .viewPort(this.viep)
      .width(300)
      .height(300)
      .backgroundColor("#F5DC62")
    }
  }
}

五、自定义样式

绘制组件支持通过各种属性更改组件样式。

• 通过fill可以设置组件填充区域颜色。 效果图

示例代码

@Component
export default struct PathShape {
  build() {
    Column({ space: 10 }) {
      Path()
        .width(100)
        .height(100)
        .commands('M150 0 L300 300 L0 300 Z')
        .fill("#E87361")
        .strokeWidth(0)
    }
    .margin({top: 20})
  }
}

• 通过stroke可以设置组件边框颜色。 效果图

示例代码

Path()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .commands('M150 0 L300 300 L0 300 Z')
  .stroke(Color.Red)

• 通过strokeOpacity可以设置边框透明度。 效果图

示例代码

Path()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .commands('M150 0 L300 300 L0 300 Z')
  .stroke(Color.Red)
  .strokeWidth(10)
  .strokeOpacity(0.2)

• 通过strokeLineJoin可以设置线条拐角绘制样式。拐角绘制样式分为Bevel(使用斜角连接路径段)、Miter(使用尖角连接路径段)、Round(使用圆角连接路径段)。 效果图

示例代码

Polyline()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .stroke(Color.Red)
  .strokeWidth(8)
  .points([[20, 0], [0, 100], [100, 90]])
   // 设置折线拐角处为圆弧
  .strokeLineJoin(LineJoinStyle.Round)

• 通过strokeMiterLimit设置斜接长度与边框宽度比值的极限值。 斜接长度表示外边框外边交点到内边交点的距离，边框宽度即strokeWidth属性的值。strokeMiterLimit取值需大于等于1，且在strokeLineJoin属性取值LineJoinStyle.Miter时生效。 效果图

示例代码

Polyline()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .stroke(Color.Red)
  .strokeWidth(10)
  .points([[20, 0], [20, 100], [100, 100]])
  // 设置折线拐角处为尖角
  .strokeLineJoin(LineJoinStyle.Miter)
  // 设置斜接长度与线宽的比值
  .strokeMiterLimit(1/Math.sin(45))
Polyline()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .stroke(Color.Red)
  .strokeWidth(10)
  .points([[20, 0], [20, 100], [100, 100]])
  .strokeLineJoin(LineJoinStyle.Miter)
  .strokeMiterLimit(1.42)

• 通过antiAlias设置是否开启抗锯齿，默认值为true（开启抗锯齿）。 效果图

示例代码

//开启抗锯齿
Circle()
  .width(150)
  .height(200)
  .fillOpacity(0)
  .strokeWidth(5)
  .stroke(Color.Black)

关闭抗锯齿

示例代码

//关闭抗锯齿
Circle()
  .width(150)
  .height(200)
  .fillOpacity(0)
  .strokeWidth(5)
  .stroke(Color.Black)
  .antiAlias(false)

六、场景示例

6.1 绘制封闭路径

在Shape的(-80, -5)点绘制一个封闭路径，填充颜色0x317AF7，线条宽度3，边框颜色红色，拐角样式锐角（默认值）。
效果图

示例代码

@Entry
@Component
struct ShapeExample {
  build() {
    Column({ space: 10 }) {
      Shape() {
        Path().width(200).height(60).commands('M0 0 L400 0 L400 150 Z')
      }
      .viewPort({ x: -80, y: -5, width: 500, height: 300 })
      .fill(0x317AF7)
      .stroke(Color.Red)
      .strokeWidth(3)
      .strokeLineJoin(LineJoinStyle.Miter)
      .strokeMiterLimit(5)
    }.width('100%').margin({ top: 15 })
  }
}

6.2 绘制圆和圆环

绘制一个直径为150的圆，和一个直径为150、线条为红色虚线的圆环（宽高设置不一致时以短边为直径）。
效果图

示例代码

@Entry
@Component
struct CircleExample {
  build() {
    Column({ space: 10 }) {
      //绘制一个直径为150的圆
      Circle({ width: 150, height: 150 })
      //绘制一个直径为150、线条为红色虚线的圆环
      Circle()
        .width(150)
        .height(200)
        .fillOpacity(0)
        .strokeWidth(3)
        .stroke(Color.Red)
        .strokeDashArray([1, 2])
    }.width('100%')
  }
}

6.3 UI视觉属性作用效果

说明 backgroundColor、linearGradient等通用属性作用于组件的背景区域，而不会在组件具体的内容区域生效。
效果图

示例代码

@Entry
@Component
struct CircleExample {
  build() {
    Column({ space: 10 }) {
      //绘制一个直径为150的圆
      Circle()
        .width(150)
        .height(200)
        .backgroundColor(Color.Pink) // 会生效在一个150*200大小的矩形区域，而非仅在绘制的一个直径为150的圆形区域
    }.width('100%')
  }
}
