简化工业通信设计：基于MBDC-200的多协议数据采集方案与实践

在工业4.0与IIoT的浪潮下，解决"数据孤岛"是第一步。本文将深入剖析一款在集成项目中高频出现的设备------MBDC-200 Modbus数据集中器与网关，从协议、接口到配置逻辑，为你带来全方面的技术解读。

一、 产品定位

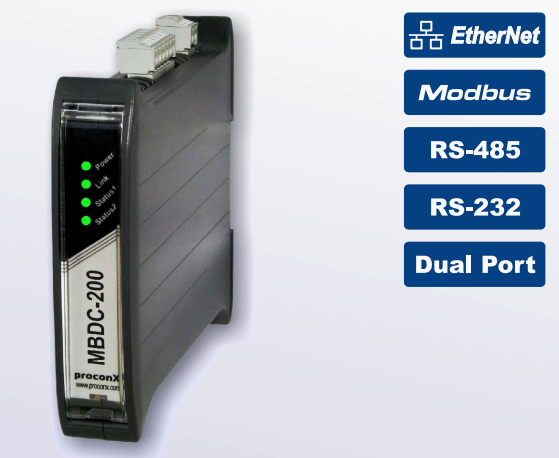

MBDC-200 是一款集数据集中、协议转换、接口转换三大功能于一体的工业通信网关。

核心解决的痛点：

1. 协议互通：实现Modbus TCP、Modbus RTU、Modbus ASCII三种协议间的双向透明传输。

2. 接口转换：桥接以太网与RS-232/RS-485/RS-422串行链路。

3. 数据集中：将多个串口从设备的数据汇集，通过一个以太网接口向上位机提供统一的访问点。

对于需要与多种工业设备打交道的软件开发、系统集成或运维工程师来说，它极大地降低了底层通信的复杂度。

二、 硬件与接口

理解其硬件能力是进行项目选型和配置的基础。

• 以太网接口 (ETH)

  • 协议 ：Modbus/TCP Slave，支持高达8个并发连接，足以满足大多数SCADA系统或数据采集服务器的连接需求。

  • 标准：IEEE 802.3i 10BASE-T。

  • 隔离 ：1.5 kV galvanic isolation，这是一个关键指标，能有效保护设备及后端系统免受电网浪涌和地环路干扰。

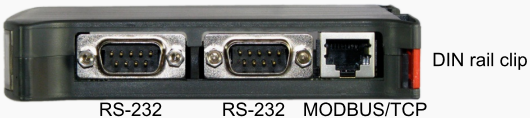

• 串行接口 (COM1 & COM2)

  • 高度灵活：两个端口均可独立配置为RS-232或RS-485。

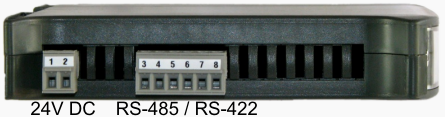

  • 组合模式 ：两个端口可协同工作，形成一个RS-422接口（4线制），适用于更长距离、更高噪声环境下的全双工通信。

  • 关键参数：

    • 波特率：300 - 115200 bps，覆盖了绝大多数应用场景。

    • 节点数 ：RS-485总线最多支持32个节点。

    • 连接器 ：DE9M接口。特别注意 ：其RS-232是DTE设备，在与其它DTE设备（如PC）直连时，可能需要交叉线序。

三、 核心优势

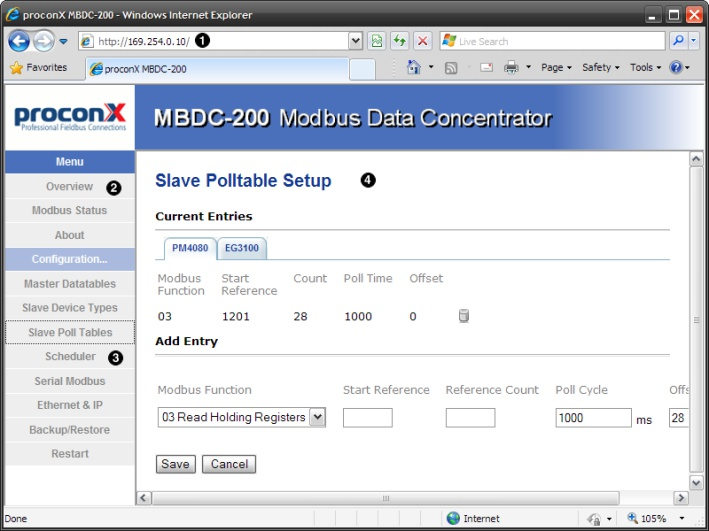

1. 嵌入式Web服务器 - 配置革命

传统网关常需要专用的Windows配置软件，繁琐且不便携。MBDC-200内置Web服务器，这意味着：

• 跨平台：任何带有浏览器的设备（Windows, Linux, Mac，甚至手机）均可进行配置。

• 零安装：无需安装任何驱动或软件，通电联网即可访问。

• 直观配置：通过网页表单即可设置IP地址、子网掩码、网关、串口参数（波特率、数据位、停止位、校验位）以及最关键的数据路由规则。

2. 强大的网络升级能力

支持通过以太网进行固件升级。这对于修复潜在BUG、增加新功能至关重要，保障了项目的长期可维护性。

3. 工业级的可靠性设计

• 看门狗与欠压检测：确保设备在异常电源波动或程序跑飞时能自动重启，保持系统稳定。

• 宽温与宽压：0°C ~ 60°C工作温度，10-30V DC供电，适应苛刻的工业环境。

• DIN导轨安装：轻松集成到标准控制柜中。

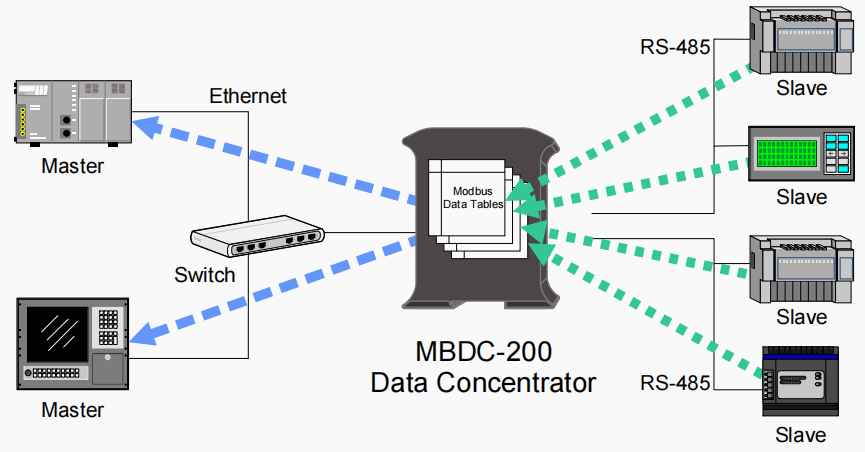

四、 典型应用场景与数据流分析

理解了数据流，就理解了它的工作原理。

SCADA系统/上位机\] --(Modbus TCP)--\> \[MBDC-200\] --(Modbus RTU/RS-485)--\> \[设备1, 设备2, ..., 设备n

• 数据流：

  1. SCADA系统作为TCP客户端，向MBDC-200的IP地址和502端口发送标准的Modbus TCP请求帧。

  2. MBDC-200收到请求后，剥离TCP/IP头，将内部的Modbus PDU（协议数据单元）重新封装成Modbus RTU帧。

  3. 通过其配置好的RS-485端口，将RTU帧发送到串行总线上，并寻址特定的从站设备。

  4. 收到从站响应后，再将其封装回Modbus TCP帧，返回给SCADA系统。

场景二：HMI连接多路PLC（TCP Client -> Multiple Serial Servers）

[HMI/触摸屏] --(Modbus TCP)--> [MBDC-200] --(COM1: RS-232)--> [PLC A]
|
+--(COM2: RS-485)--> [PLC B, PLC C]

• 技术要点 ：在此场景下，MBDC-200的两个串口可以配置为不同的参数（如COM1连接一个特定波特率的PLC，COM2连接另一条总线上的设备），实现了物理层面的网络隔离与数据统一访问。

五、 项目选型与配置

1. 选型确认：

   • 确认您的设备接口（是RS-485还是RS-232？）。

   • 确认设备数量，RS-485总线是否在32个节点限制内。

   • 确认网络环境，是否需要为MBDC-200分配静态IP。

2. 配置步骤：

   • STEP 1：通过串口或默认IP首次访问设备Web界面。

   • STEP 2：配置网络参数（建议使用静态IP以便上位机稳定连接）。

   • STEP 3 ：分别配置COM1和COM2的物理层参数（RS-232/485）、波特率、校验位等，必须与下级从站设备完全一致。

   • STEP 4：配置路由规则（大部分基础应用无需复杂配置，网关会自动处理地址映射）。

   • STEP 5：保存重启，使用Modbus调试工具（如ModScan、QModMaster）进行通信测试。

proconX ™ MBDC-200以其软件定义的接口灵活性 、基于Web的极简配置 和坚固的工业设计，成为了工业自动化与物联网项目中连接异构Modbus网络的理想选择。它抽象了底层的通信细节，让开发者、工程师能更专注于上层应用逻辑的实现，从而显著提高开发效率并降低系统集成复杂度。

无论是用于设备数据采集、系统升级改造，还是构建新的IIoT应用，它都是一个值得放入你工具箱的可靠组件。了解更多信息，联系广州智维电子。提供免费技术支持；获取更多解决方案；
