MSTP工作原理、MSTP配置案例、MSTP负载均衡

文章目录

• 实验拓扑
• MSTP概述
• • 1）MSTP作用
  • 2）端口状态
  • 3）MSTP配置

---

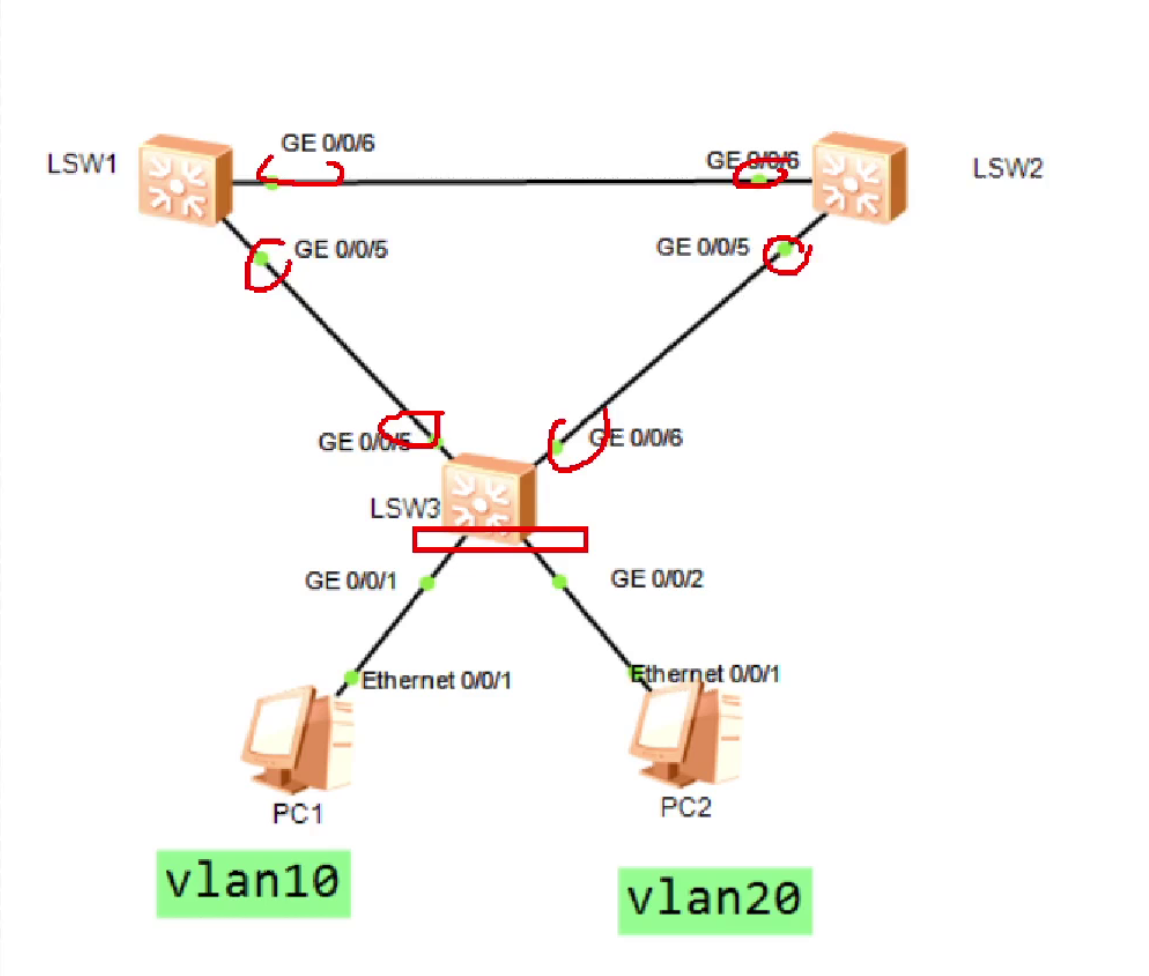

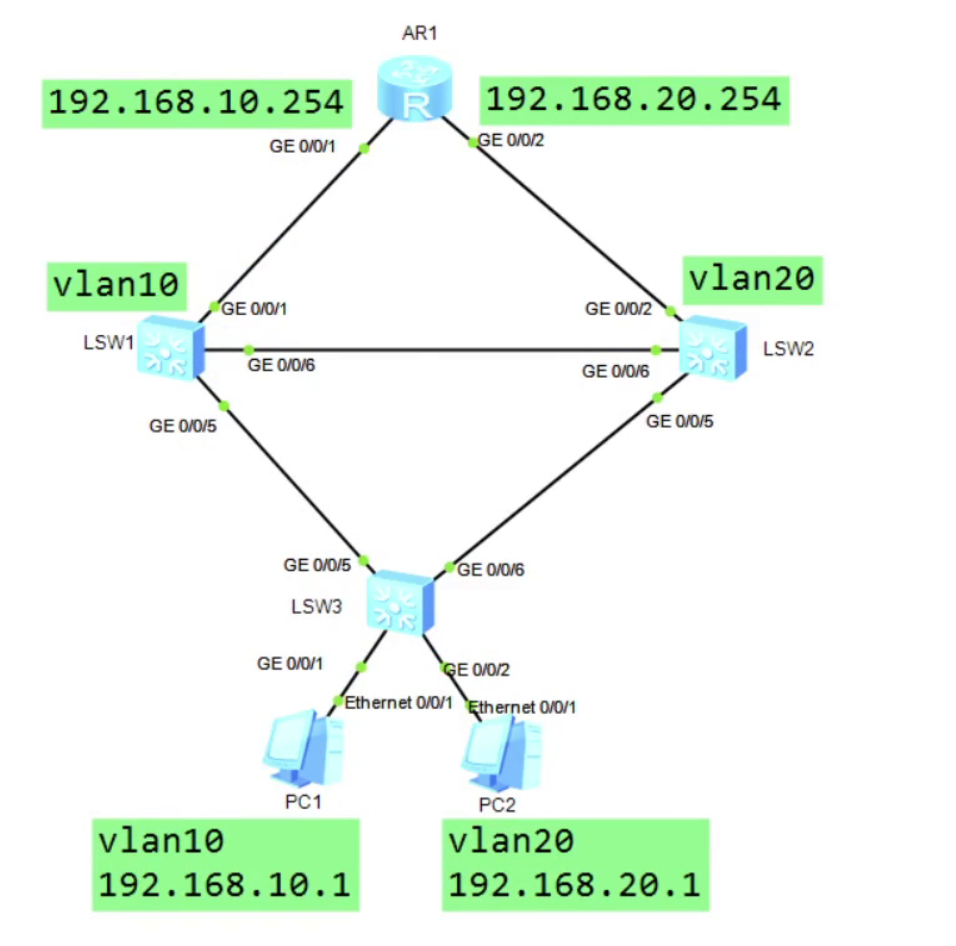

实验拓扑

SW1配置

vlan batch 10 20

port-group 1
group-member G0/0/5 G0/0/6
port link-type trunk

port trunk allow-pass vlan 10 20

---

SW2配置

vlan batch 10 20

port-group 1
group-member G0/0/5 G0/0/6
port link-type trunk

port trunk allow-pass vlan 10 20

---

SW3配置

vlan batch 10 20

port-group 1
group-member G0/0/5 G0/0/6
port link-type trunk

port trunk allow-pass vlan 10 20

---

SW3把1口跟2口加入vlan

int g 0/0/1
port link-type access
port defalut vlan 10

int g 0/0/2
port link-type access
port defalut vlan 20

---

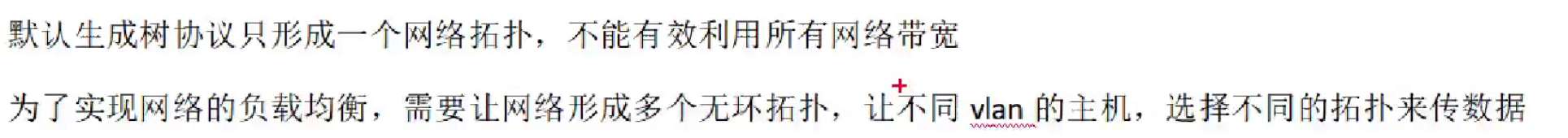

当前这个网络环境中已经有两个vlan了，如果使用STP的话，会让这两个vlan在这个环路拓扑中选择一个交换机作根，实际的企业环境中，vlan的数量不一定只有10跟20，有可能有多个vlan，STP在逻辑上断开了物理环路，形成了无环的树状拓扑的网络结构，但是确实所有的vlan都选一个设备作根，那对这个设备而言，负载太大了。

MSTP可以以vlan为单位

MSTP（Multiple Spanning Tree Protocol） 是一个IEEE标准（802.1s），它允许在一个交换网络中运行多个生成树实例。

---

MSTP概述

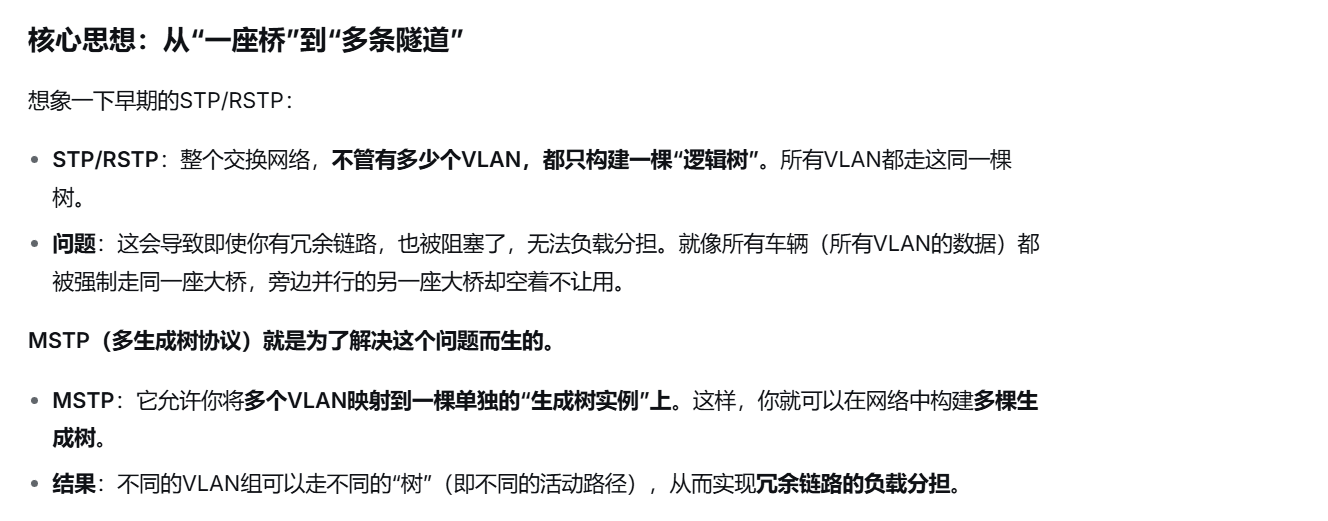

1）MSTP作用

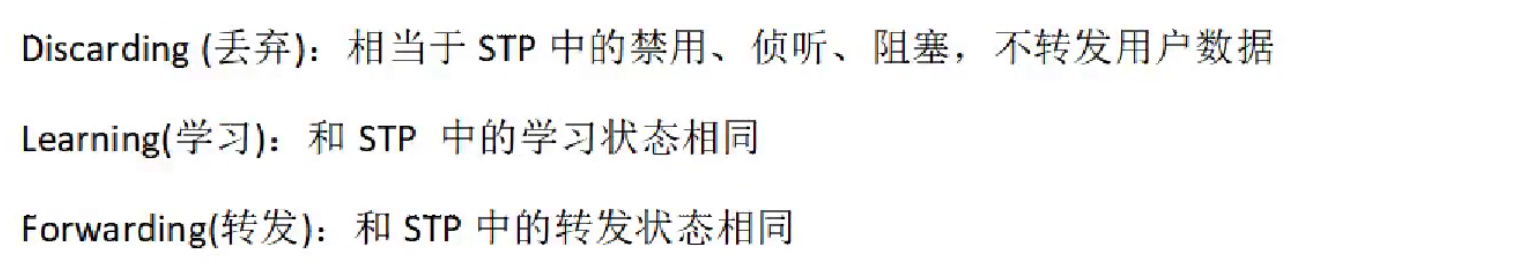

2）端口状态

3）MSTP配置

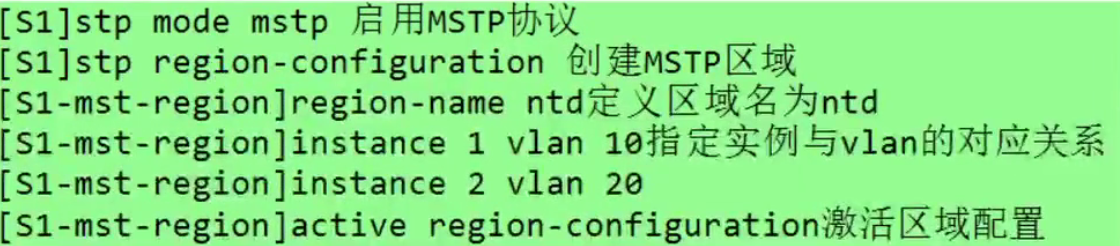

SW1配置

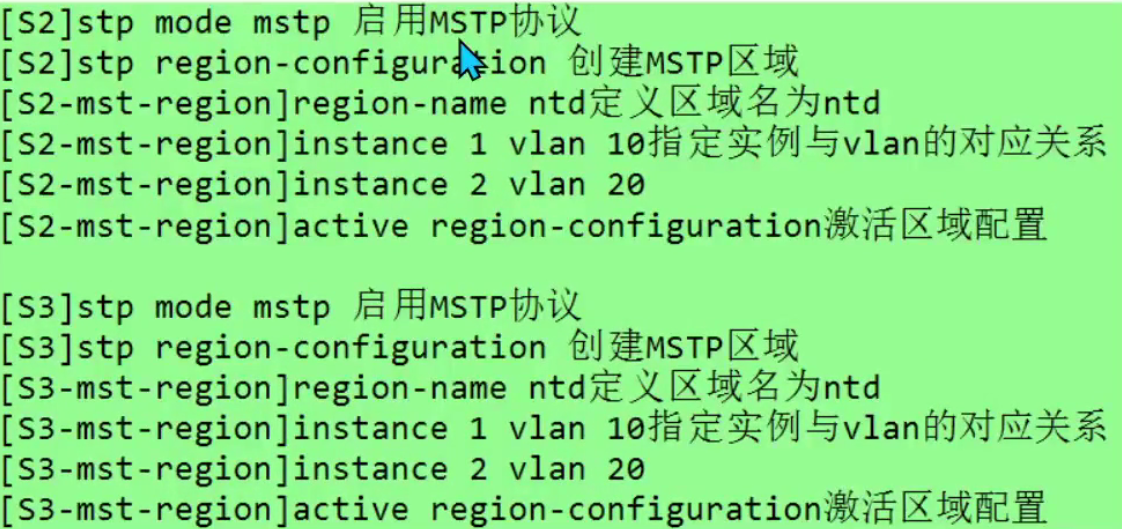

stp mode mstp

stp region-configuration

stp region-configuration 命令的作用是：

# 进入一个专用的配置模式，用于集中定义和修改决定交换机MST域成员身份的三大核心参数
#（域名、修订级别、VLAN-实例映射），并确保这些参数能够被原子性地提交和生效。

# 简单说，它就是 "MST域身份配置模式"的入口。
# 不进入这里，你就无法正确设置让多台交换机成为"自己人"的关键信息。

region-name ntd    # 每个设备的域名要保持一直

instance 1 vlan 10
instance 2 vlan 20

active region-configuration		# 激活配置

---

SW2跟SW3上的配置要跟SW1上保持一致

---

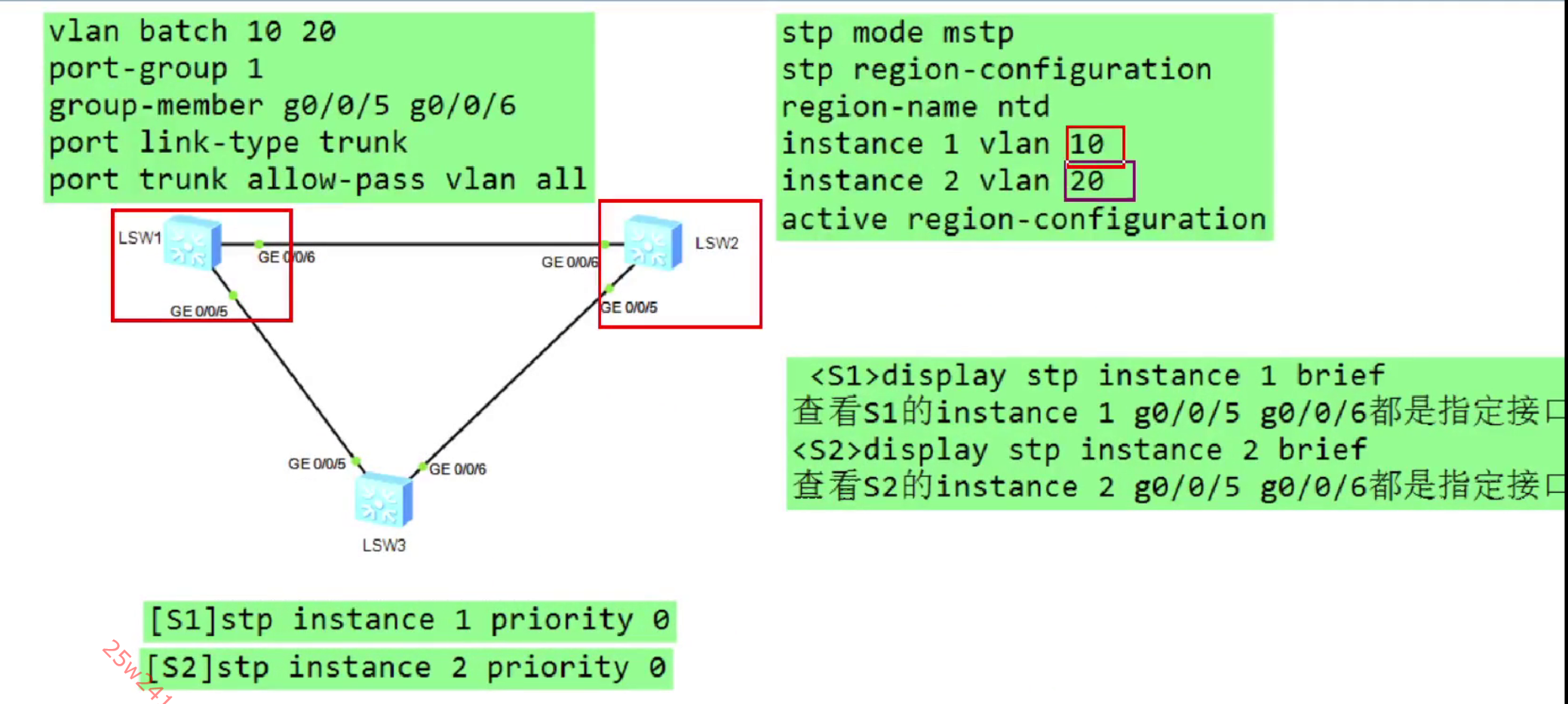

如何调整网桥位置

SW1配置

stp instance 1 priority 4096   # 现在SW1就成为 vlan10 的根了

SW2配置

stp instance 2 priority 4096   # 现在SW1就成为 vlan10 的根了

---

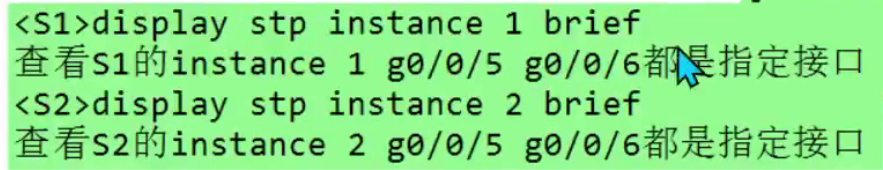

如何验证

---

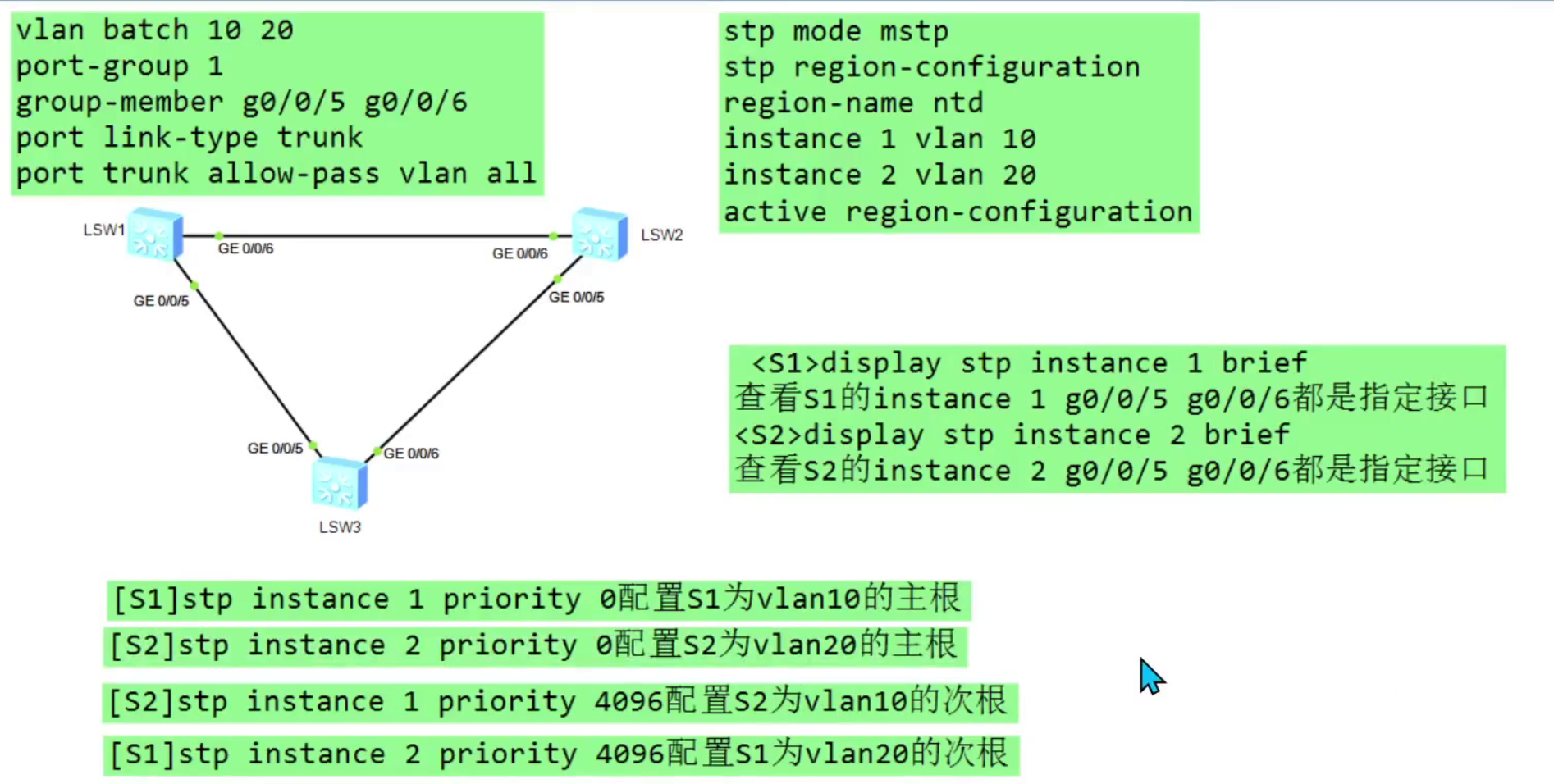

还可以选择次根

---
