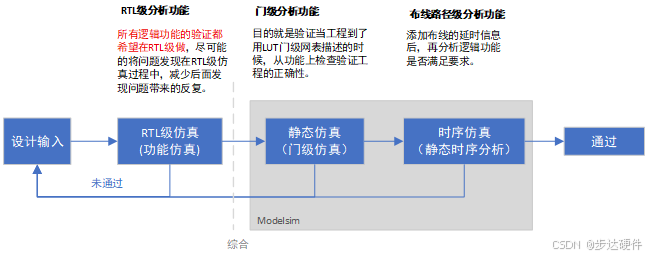

1.FPGA开发流程示意图
FPGA开发流程主要包括设计输入、功能仿真、综合、实现和时序分析等关键步骤。开发人员首先使用HDL语言完成设计输入，然后通过功能仿真验证逻辑正确性。接着进行综合将设计转换为门级网表，再通过实现过程完成布局布线。最后进行静态时序分析(STA)确保设计满足时序要求。整个流程需要反复迭代优化，参考资料详细介绍了FPGA开发的仿真方法和时序分析技术。
【FPGA】FPGA开发流程
