1 GraphQL架构风格

1.1 简介

有些小伙伴在工作中可能遇到过这样的场景：移动端只需要用户的姓名和邮箱，但REST API返回了用户的所有信息，造成数据传输浪费。

GraphQL正是为了解决这个问题而生的。

GraphQL包含三个核心组件：

Schema定义：强类型系统描述API能力
查询语言：客户端精确请求需要的数据
执行引擎：解析查询并返回结果

GraphQL的优缺点分析

优点：
精确的数据获取，避免过度获取
单一端点，减少HTTP连接开销
强类型系统，自动生成文档
前端主导数据需求
缺点：
查询复杂度控制困难
缓存实现复杂（HTTP缓存失效）
N+1查询问题需要额外处理
学习曲线相对陡峭

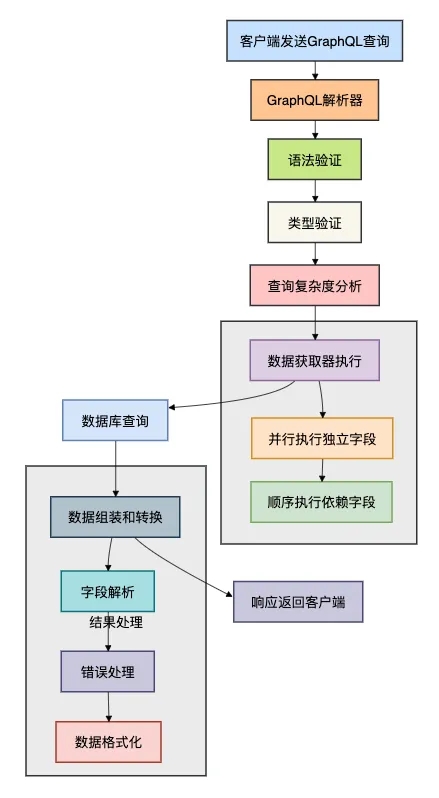

1.2 GraphQL执行流程

1.3 相关语法

GraphQL 操作语法其实只有 3 种顶层类型：Query、Mutation、Subscription，但写进纸面的"语法单元"有 10 来种。

可到此处进行验证语法：https://countries.trevorblades.com/

3 种根操作（Operation）：

Query：只读
Mutation：写操作
Subscription：实时推送（基于 WebSocket）

语法模板，方括号代表可省

java 复制代码

operationType [operationName] ( [variableDefinitions] ) {
  selectionSet
}

1.3.1 Query（查询）

最简单字段列表

js 复制代码

{
  user(id: 4) {
    name
    avatar
  }
}

起个操作名（方便调试/日志）

js 复制代码

query GetUser {
  user(id: 4) {
    name
  }
}

传变量（推荐，避免字符串拼接）

js 复制代码

query GetUser($uid: ID!) {   # 变量定义
  user(id: $uid) {
    name
    posts {                  # 嵌套对象
      title
      comments(first: 3) {   # 分页实参
        body
      }
    }
  }
}

此处ID表示是类型，加感叹号!区别：

写法	含义	举例
`ID`	可以是 null 的 ID	`"user-123"` 或 `null`
`ID!`	绝对不能为 null 的 ID	必须传 `"user-123"`，传 null 或干脆不传都会报错

对于$使用变量声明时才用

位置	写法	角色
形参列表	`($uid: ID!)`	变量声明------告诉 GraphQL"等会儿外部会传个变量叫 uid"
查询体内	`user(id: $uid)`	变量使用------把刚才声明的那个变量插进来

别名（同一字段查两次）

js 复制代码

{
  smallPic: user(id: 4) { avatar(size: 64)  }
  bigPic:   user(id: 4) { avatar(size: 512) }
}

Fragment（复用片段）

js 复制代码

//必须指向 on User 表示 这套字段只能展开在 User 对象上
fragment AvatarInfo on User {
  name
  avatar
}

query {
  u1: user(id: 4) { ...AvatarInfo }
  u2: user(id: 5) { ...AvatarInfo }
}

内联片段（接口/联合类型），... on Type { fields } 叫 inline fragment（内联片段），按类型挑选字段

js 复制代码

{
  search(keyword: "hero") {
  // GraphQL 内置字段，任何对象里都能拿，返回当前对象的真实类型名（字符串）
    __typename
    ... on Movie { title }
    ... on Book  { author }
  }
}

1.3.2 Mutation（变更）

创建 + 返回结果

js 复制代码

//mutation  声明"我要改"  CreatePost 本次操作的命名
mutation CreatePost($input: PostInput!) {
  // schema 里定义的 mutation 字段
  createPost(input: $input) {
  	// 要返回什么字段
    id
    title
    author { name }
  }
}

多个写操作顺序执行（GraphQL 保证串行）

js 复制代码

mutation {
  addComment(postId: 1, body: "nice") { id }
  updatePost(id: 1, views: +1) { views }
}

1.3.3 Subscription（订阅）

语法与 Query 相同，但由服务器推回

js 复制代码

subscription MessageAdded($room: ID!) {
  messageAdded(roomId: $room) {
    from { name }
    content
    createdAt
  }
}

客户端通过 WebSocket 发送该帧，服务器在有人发言时回相同结构数据。

1.3.4 变量系统（Variable）

声明：$var: Type = defaultValue，类型后加 ! 代表非空。
List / InputObject

js 复制代码

query($ids: [ID!]!) {
  users(ids: $ids) { name }
}

1.3.5 指令（Directive）

@skip(if: Boolean)：如果为 true，就跳过这块，@include(if: Boolean)：只有为 true 才保留这块，同时参数 if 必须是 Boolean!（非空布尔），变量、字面量都可以

js 复制代码

query GetUser($skipAvatar: Boolean!) {
  user(id: 4) {
    name
    avatar @skip(if: $skipAvatar)
  }
}

1.3.6 Introspection（自省）元字段

Meta-field（元字段），带 __ 的字段不会出现在要写的 schema 里，但任何对象都能查询它们：

__typename：运行期真实类型，内置字段，任何对象里都能拿
__schema：整个 schema 的"根目录"，挂在 最顶层的 Query 隐式字段
__type(name: "User")：按名取类型详情，同样挂在顶层，用来查询某一个具体类型的字段、枚举值、可能的接口实现等

js 复制代码

{
  __schema {
    types {
      name
      kind
      fields { name type { name } }
    }
  }
}

1.3.7 错误与响应格式

GraphQL 总是 HTTP 200，错误放在 errors 数组：

json 复制代码

{
  "data": { "user": null },
  "errors": [{
    "message": "User not found",
    "path": ["user"],
    "extensions": { "code": "USER_404" }
  }]
}

1.4 服务端操作

1.4.1 配置

1.4.1.1 pom.xml

springboot 2.x 主要是接口方式比如 QueryResolver

xml 复制代码

<dependency>
  <groupId>com.graphql-java-kickstart</groupId>
   <artifactId>graphql-spring-boot-starter</artifactId>
   <version>11.1.0</version>
</dependency>
<!-- 测试客户端：GraphiQL（浏览器调试工具） -->
<dependency>
    <groupId>com.graphql-java-kickstart</groupId>
    <artifactId>graphiql-spring-boot-starter</artifactId>
    <version>11.1.0</version>
</dependency>

spring 3.x 自带graphql 主要使用注解方式@SchemaMapping、@QueryMapping 注解方式而不是 QueryResolver

xml 复制代码

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-graphql</artifactId>
</dependency>

1.4.1.2 yml配置

yml 复制代码

graphql:
  servlet:
  	# graphql 访问地址
    mapping: /graphql
    auto-register: true
  tools:
  	# graphql 一般存放resource 下的 graphql 文件夹以 .graphqls 结尾
    schema-location-pattern: graphql/**/schema*.graphqls

# 浏览器内使用 GraphiQL 启用（默认 true）
graphiql:
  enabled: true
  mapping: /graphiql

1.4.1.1 Schema

js 复制代码

type Query { //服务端定义而非客户端的 query 定义
  userById(id: ID!): User
  users: [User]
}

type User {
  id: ID
  userName: String
  phoneNumer: String
  remark: String
}


type Mutation {
  addUser(userName: String!, phoneNumer: String!): Boolean  # 添加
}

1.4.2 业务操作

java 复制代码

//查询类
@Component
public class UserQuery implements GraphQLQueryResolver {

    @Autowired
    private UserService userService;

    public List<UserEntity> users() {
        return userService.list();
    }

    public UserEntity userById(String id) {
        return userService.getById(id);
    }
}

//新增类
@Component
public class UserMutation implements GraphQLMutationResolver {
    @Autowired
    private UserService userService;


    public Boolean addUser(String userName, String phoneNumer) {
        UserEntity book = new UserEntity();
        book.setUserName(userName);
        book.setPhoneNumer(phoneNumer);
        return userService.save(book);
    }
}

1.4.3 测试示例

查询graphql schema定义：

js 复制代码

query userList{
  users{
    id
    userName
    phoneNumer
    remark
  }
}

结果：
{
  "data": {
    "users": [
      {
        "id": "1",
        "userName": "哈哈",
        "phoneNumer": "1234556789",
        "remark": "1"
      }
    ]
  }
}

新增类示例：

js 复制代码

mutation addUser{
  addUser(userName: "小明", phoneNumer: "123456879465")
}
结果：
{
  "data": {
    "addUser": true
  }
}

1.4.4 原生操作

1.4.4.1 配置

pom.xml

xml 复制代码

<dependency>
   <groupId>com.graphql-java</groupId>
    <artifactId>graphql-java</artifactId>
    <version>24.3</version>
</dependency>
<dependency>
  <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
</dependency>

schema如下

js 复制代码

type Query {
  userById(id: ID!): User
  users: [User]
}
type User {
  id: ID
  userName: String
  phoneNumer: String
  remark: String
}
type Mutation {
  addUser(userName: String!, phoneNumer: String!): Boolean  # 添加
}

1.4.4.2 解析配置

java 复制代码

@Configuration
public class GraphQLProvider {
    private GraphQL graphQL;

    @Autowired
    private UserService userService;   // 你的业务层

    @Bean
    public GraphQL graphQL() {
        return graphQL;
    }

    @PostConstruct
    public void init() throws IOException {
        // 1. 自动加载 resources/graphql 目录下所有 .graphqls 文件
        SchemaParser schemaParser = new SchemaParser();
        TypeDefinitionRegistry typeRegistry = new TypeDefinitionRegistry();

        PathMatchingResourcePatternResolver resolver = new PathMatchingResourcePatternResolver();
        Resource[] resources = resolver.getResources("classpath:graphql/**/*.graphqls");

        for (Resource resource : resources) {
            String sdl = StreamUtils.copyToString(resource.getInputStream(), StandardCharsets.UTF_8);
            typeRegistry.merge(schemaParser.parse(sdl));
        }

        // 2. 绑定 DataFetcher（这就是替代 GraphQLQueryResolver 的方式）
        RuntimeWiring runtimeWiring = RuntimeWiring.newRuntimeWiring()
                .type("Query", builder -> builder
                        .dataFetcher("users", env -> userService.list())
                        .dataFetcher("userById", env -> {
                            String id = env.getArgument("id");
                            return userService.getById(id);
                        })
                )
                .type("Mutation", builder -> builder
                        .dataFetcher("addUser", env -> {
                            String userName = env.getArgument("userName");
                            String phoneNumer = env.getArgument("phoneNumer");
                            UserEntity user = new UserEntity();
                            user.setUserName(userName);
                            user.setPhoneNumer(phoneNumer);
                            return userService.save(user);
                        })
                )
                .build();

        // 3. 生成可执行 schema
        SchemaGenerator schemaGenerator = new SchemaGenerator();
        GraphQLSchema graphQLSchema = schemaGenerator.makeExecutableSchema(
                SchemaGenerator.Options.defaultOptions(), // 可自定义严格校验等
                typeRegistry,
                runtimeWiring
        );

        // 4. 创建 GraphQL 实例
        this.graphQL = GraphQL.newGraphQL(graphQLSchema).build();
    }

}

1.4.4.3 注册servlet

java 复制代码

@WebServlet(urlPatterns = "/graphql")
public class GraphQLServletConfig extends HttpServlet {

    private final GraphQL graphQL;  // 从 GraphQLProvider 注入，或静态持有

    public GraphQLServletConfig(GraphQL graphQL) {
        this.graphQL = graphQL;
    }

    @Override
    protected void doPost(HttpServletRequest req, HttpServletResponse resp) throws IOException {
        // 1. 解析请求 body（GraphQL query JSON）
        String requestBody = req.getReader().lines().collect(Collectors.joining());
        Map<String, Object> input = new ObjectMapper().readValue(requestBody, Map.class);
        String query = (String) input.get("query");
        Map<String, Object> variables = (Map<String, Object>) input.getOrDefault("variables", Collections.emptyMap());

        // 2. 执行 GraphQL
        ExecutionInput executionInput = ExecutionInput.newExecutionInput()
                .query(query)
                .variables(variables)
                .build();
        ExecutionResult executionResult = graphQL.execute(executionInput);

        // 3. 返回 JSON 响应
        resp.setContentType("application/json");
        resp.setCharacterEncoding("UTF-8");
        resp.getWriter().write(new ObjectMapper().writeValueAsString(executionResult.toSpecification()));
    }

    @Override
    protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws IOException {
        // 支持 GET（可选，GraphQL 规范允许）
        doPost(req, resp);
    }
}

注意：启动类别忘了@ServletComponentScan

1.4.4.4 测试

用bruno 模拟测试

js 复制代码

查询示例
query {
  users {
    id
    userName
    phoneNumer
    remark
  }
}

修改示例
mutation {
  addUser(
    userName:"小王"
    phoneNumer:"987654321"
  )
}
