HCIP作业(OSPF综合实验)

题目

要求：

1，R5为ISP，其上只能配置IP地址;R4作为企业边界路由器

2，整个OSPF环境IP基于172.16.0.0/16划分

3，所有设备均可访问R5的环回

4，减少LSA的更新量，加快收敛，保障更新安全

5，全网可达

实验思路（针对要求4）

减少LSA数量：

通过合理规划OSPF区域，使用区域划分来减少LSA的数量。

使用路由汇总来减少LSA的数量。

加快收敛：

配置OSPF的快速收敛特性，如调整Hello和Dead间隔。

确保网络中无环路，避免不必要的路由更新。

保障更新安全：

使用OSPF的认证功能，如明文认证或MD5认证，来保障路由更新安全。

实验步骤

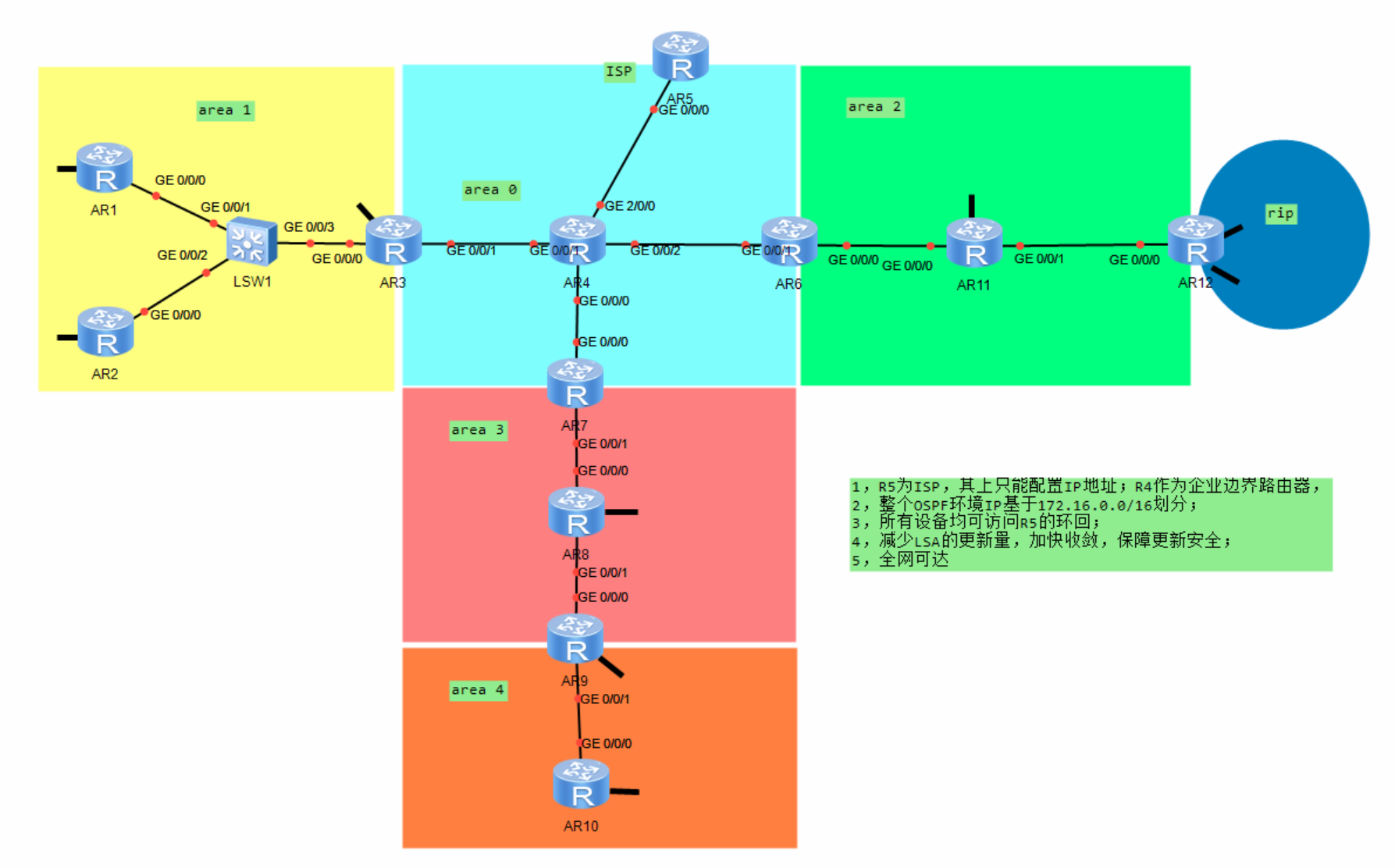

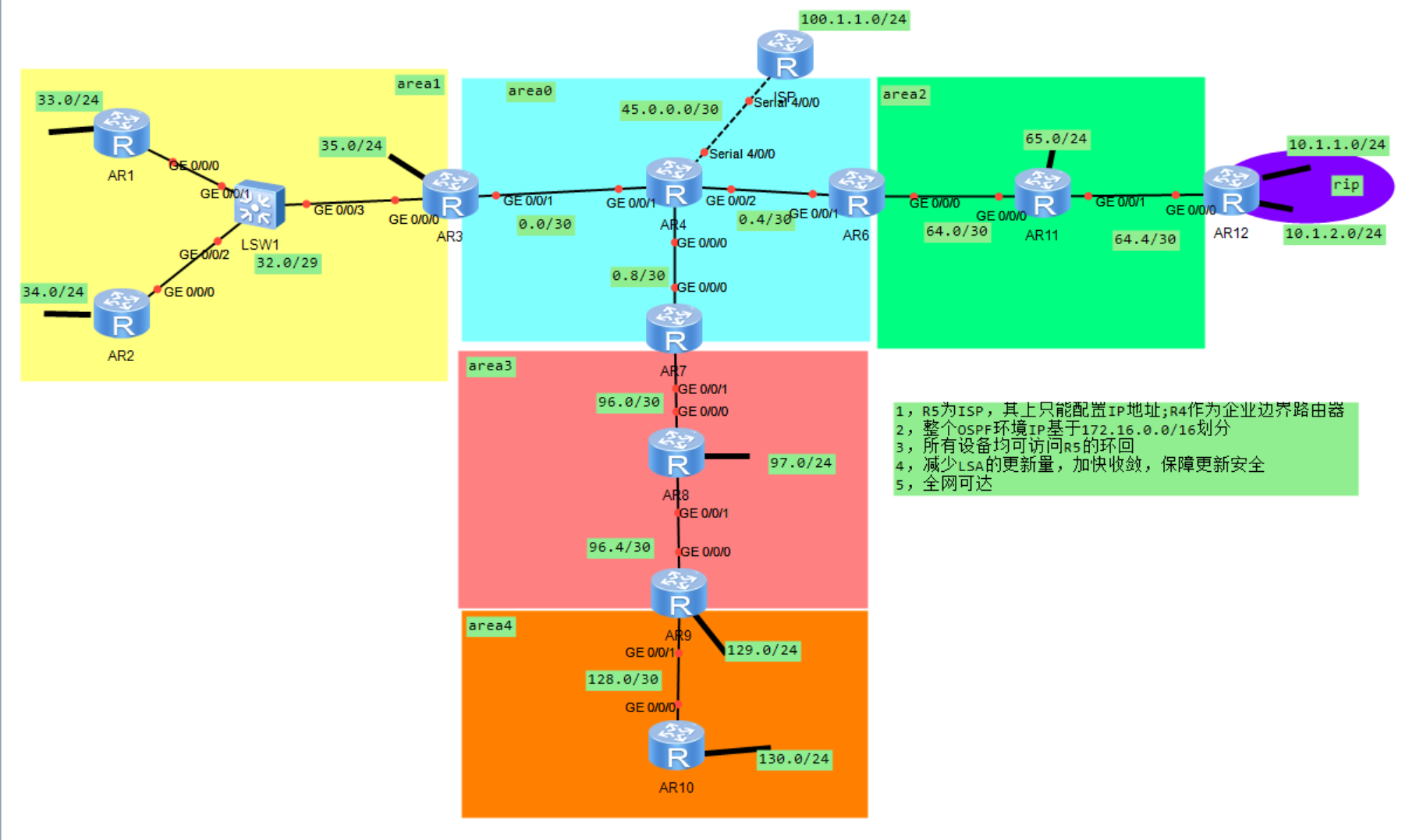

子网划分后的拓扑图

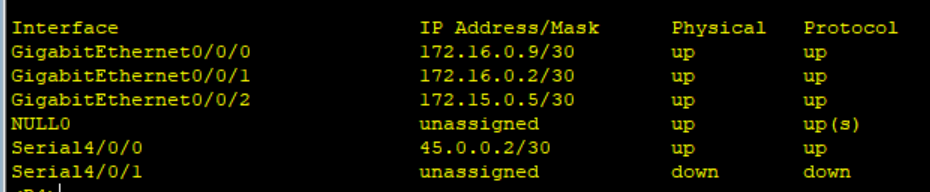

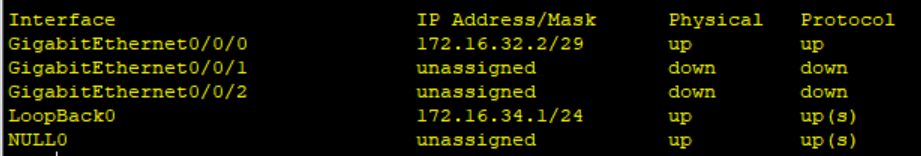

骨干链路ip分配从左到右，从上到下，主机号依次变大

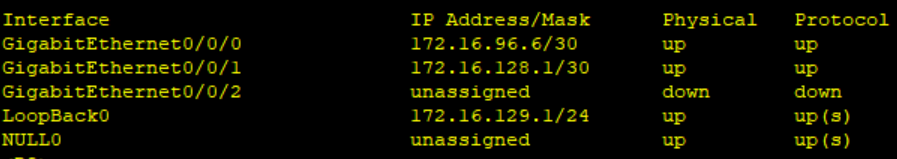

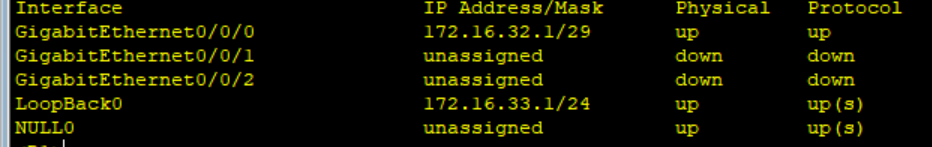

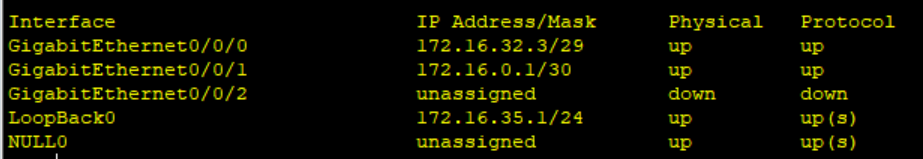

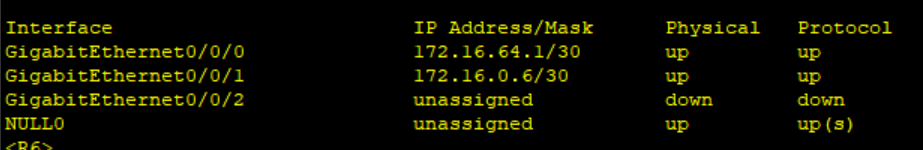

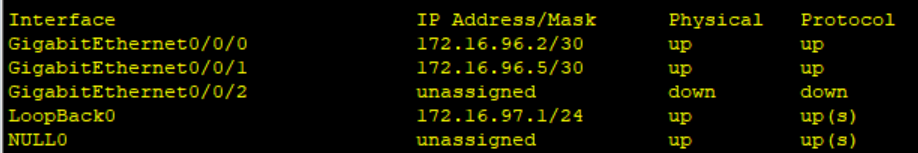

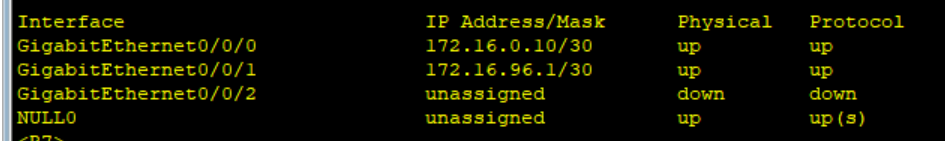

每个路由器配置ip地址的代码相差不大，这里以AR1做示例

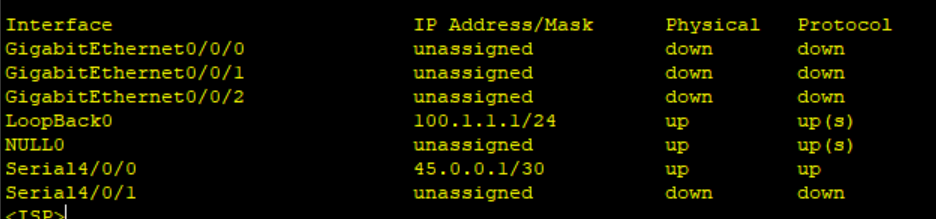

ISP(R5)

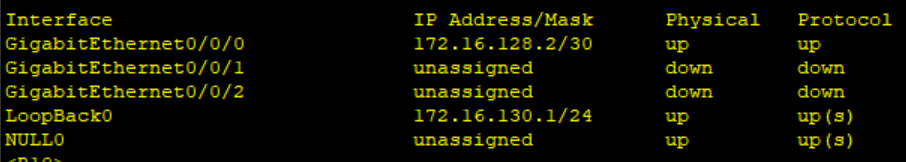

R10

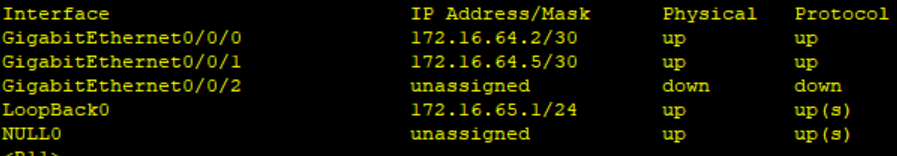

R11

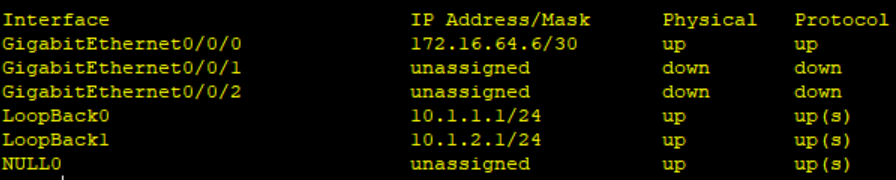

R12

ospf配置

单纯的配置ospf

域间设备(R1为例)

bash 复制代码

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]net 172.16.32.1 0.0.0.0
[R1-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255

注意：R4不宣告Serial的ip地址，这里连接互联网

ABR设备(R3为例)

bash 复制代码

[R3]ospf 1 rout 3.3.3.3
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]net 172.16.32.3 0.0.0.0
[R3-ospf-1-area-0.0.0.1]net 172.16.35.0 0.0.0.255
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 172.16.0.1 0.0.0.0

ASBR设备(R9为例)

bash 复制代码

[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.4]net 172.16.96.6 0.0.0.0
[R9]ospf 2 rout 9.9.9.9
[R9-ospf-2]area 4
[R9-ospf-2-area-0.0.0.4]net 172.16.129.0 0.0.0.255
[R9-ospf-2-area-0.0.0.4]net 172.16.128.1 0.0.0.0

[R9-ospf-1]import-route ospf 2
[R9-ospf-2]import-route ospf 1

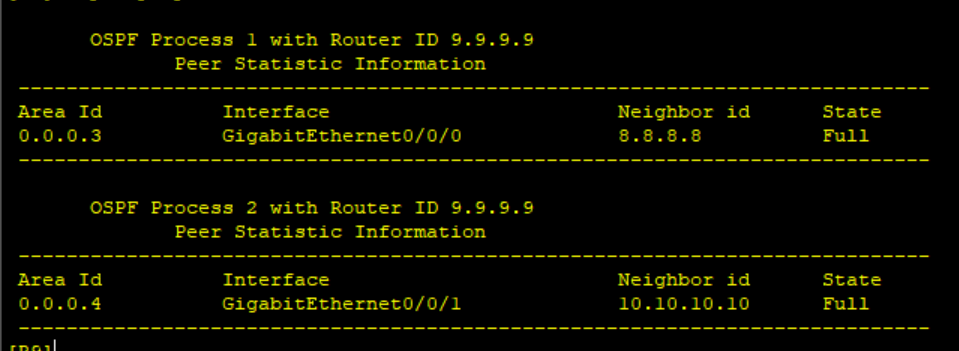

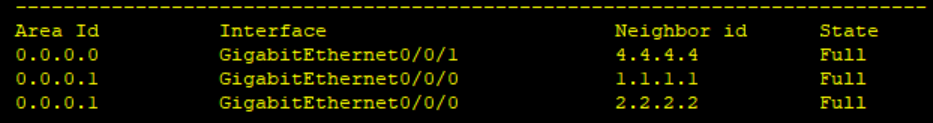

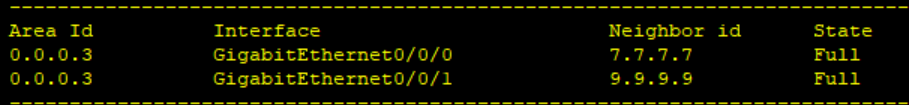

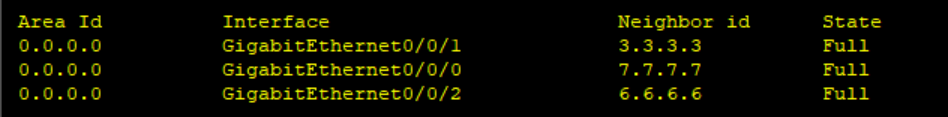

邻居表：

邻居关系是相互的，这里只需挑选几个路由器查看邻居表

R11

路由汇总

域间路由汇总

因为域间路由汇总是针对骨干区域（area 0）的优化，所以配置域间路由汇总的应该是与area 0直连（直接相连的）的区域，即区域1、2、3；那么则在这三个区域的ABR上进行配置：

bash 复制代码

#配置路由汇总在区域1做的原因是因为R3上的明细路由是通过区域1的1/2类LSA学到的
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.64.0 255.255.224.0

bash 复制代码

[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

bash 复制代码

[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

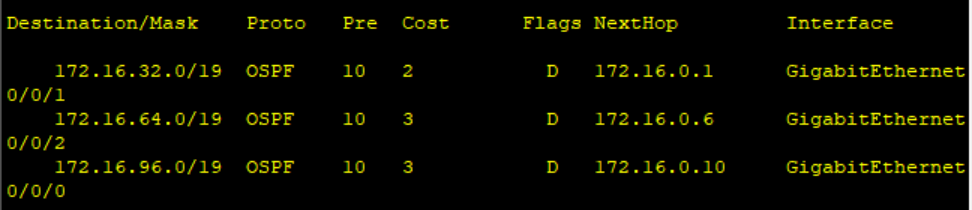

在R4用路由表检查

域外路由汇总

bash 复制代码

[R9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

R12

bash 复制代码

[R12-ospf-1]asbr-summary 10.1.0.0 255.255.252.0

在R4用路由表检查

特殊区域

区域1可以做成完全末梢区域、区域2，区域3可以做成完全NSSA区域、区域4则不能做特殊区域（因为区域4上ospf 2的骨干区域 ！骨干区域不能做成特殊区域！！！）

area1

bash 复制代码

#R1
[R1-ospf-1-area-0.0.0.1]stub

#R2
[R2-ospf-1-area-0.0.0.1]stub

#R3
[R3-ospf-1-area-0.0.0.1]stub no-summary

area2（area3类比area2）

bash 复制代码

#R6
[R6-ospf-1-area-0.0.0.2]nssa no-summary

#R11
[R11-ospf-1-area-0.0.0.2]nssa

#R12
[R12-ospf-1-area-0.0.0.2]nssa

分别在R2/12/9上查表

做完特殊区域后的下放缺省

R9下放缺省

bash 复制代码

[R9-ospf-2]default-route-advertise

#因为有了缺省，R10能通过缺省获取R9的所有路由，所以R9上的一个重发布就不用执行了，故我们undo一下
[r9-ospf-2]undo  import-route ospf 1

在R10查表检查

R4下放缺省

bash 复制代码

#配置R4到互联网的缺省
[R4]ip route-static 0.0.0.0 0 45.0.0.1

在R3查表检查

加快收敛配置

修改network-type类型

加快收敛操作即把此图的多个两个端点链路修改成P2P类型，如遇一点对多点，则修改为P2MP类型即可，因为P2P不需要选举DR和BDR，这样即可加快收敛

这里以区域1为例

bash 复制代码

[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ospf network-type p2mp
[R2-GigabitEthernet0/0/0]ospf network-type p2mp
[R1-GigabitEthernet0/0/0]ospf network-type p2mp

修改hello时间

改完network-type后确实加快了收敛，但是P2P和P2MP类型的hello时间和dead时间是比ospf原本的要长的，所以为了完成加快收敛的要求，我们还要修改其hello与dead时间（但修改只用改hello时间，因为dead时间随hello时间变化，无需修改）

bash 复制代码

#hello时间统一修改成10s，如还想再快，缩短时间即可
[R1-GigabitEthernet0/0/0]ospf timer hello 10
[R3-GigabitEthernet0/0/0]ospf timer hello 10
[R2-GigabitEthernet0/0/0]ospf timer hello 10

配置OSPF认证

一般情况下，ospf的认证只在骨干区域0配置即可，故我们在此只配置区域0的

bash 复制代码

[R4]ospf 1
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

[R3]ospf 1
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

[R6]ospf 1
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

[R7]ospf 1
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

配置NAT

配置NAT来访问外网环境

bash 复制代码

[r4]acl 2000
[r4-acl-basic-2000]rule permit  source  172.16.0.0   0.0.255.255

[r4]int s4/0/1
[r4-Serial4/0/1]nat outbound 2000

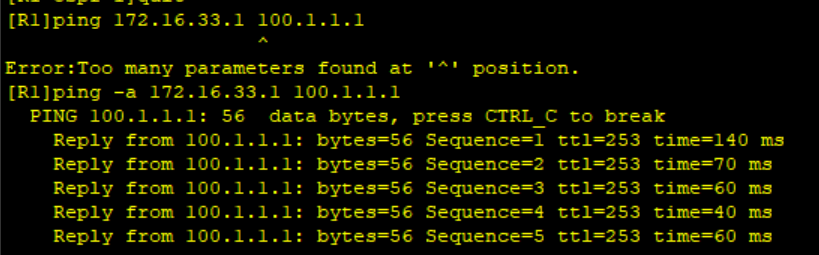

R1环回 ping ISP

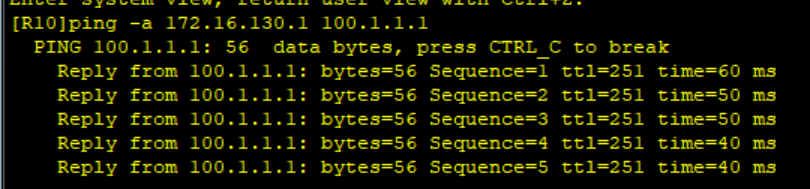

R10环回 ping ISP
