排水管材工程量计算-UPVC详解

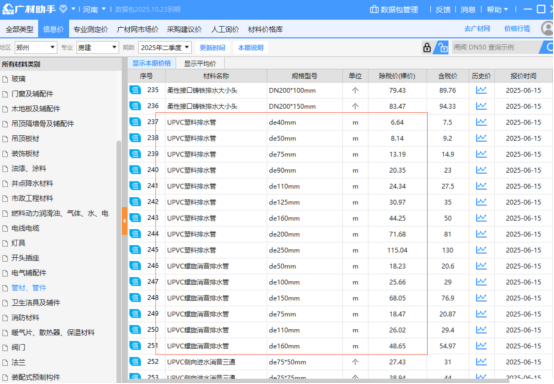

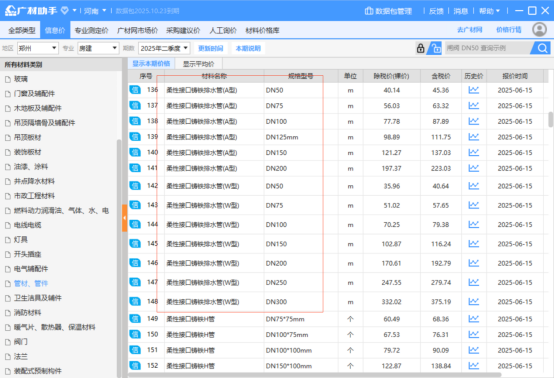

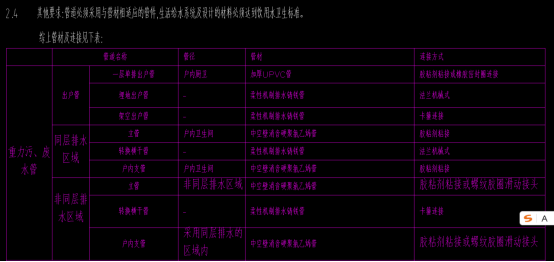

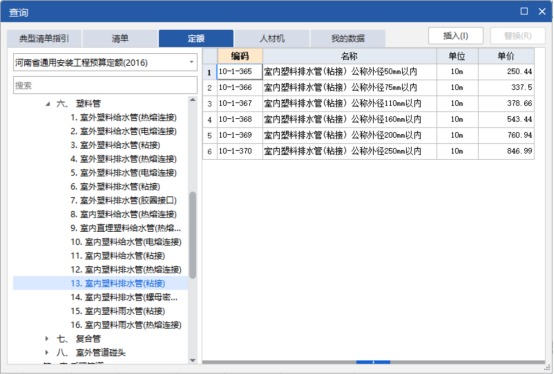

先上一波信息价目表，，排水管有普通UPVC、消音管、PVC-U、A型铸铁，W型铸铁等等等，结合图纸设计的管材分类和信息价，结合CAD快速看图连续测量计算排水管材工程量~
- PVC-U管
1.1、定义

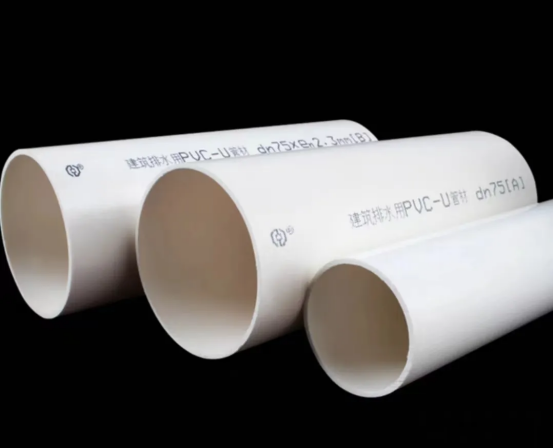

UPVC管（UPVC pipes）是一种塑料管材，该产品以聚氯乙烯树脂为载体，在减弱树脂分子链间的引力时具有感温准确、定时熔融、迅速吸收添加剂的有效 成分等优良特性，同时，采用世界名优钙锌复合型热稳定剂 ，在树脂受到高温与熔融的过程中可捕捉、抑制、吸收中和氯化氢的脱出，与聚烯结构进行双键加成反应，置换分子中活泼和不稳定的氯原子。从而有效科学的控制树脂在熔融状态下的催化降解和氧化分解。
1.2、国家标准
UPVC 排水管的生产、性能及应用需遵循我国多项国家标准，核心标准包括：
GB/T 5836.1-2018《建筑用硬聚氯乙烯（PVC-U）管材》
GB/T 5836.2-2018《建筑用硬聚氯乙烯（PVC-U）管件》
1.3、产品特性
1.3.1、化学稳定性强，耐腐蚀。材质不受污水中酸碱、盐、有机溶剂等物质的腐蚀，也不与水中的微生物发生反应，不易结垢，适合长期输送各类污水。
1.3.2、管道质量轻，强度高，安装便捷。密度约为 1.4-1.6g/cm³，运输和安装过程省时省力；同时具有较高的拉伸强度和抗冲击性能，能承受一定的外力冲击和系统内压。
1.3.3、管道内壁光滑，水流阻力小，不易堵塞，排水能力稳定，同等管径下，流量更大。
1.3.4、管道使用寿命长。在 - 15℃至 60℃的环境温度下可长期使用，正常使用年限可达 50 年以上。
1.3.5、管道环保卫生，维护成本低。管材无毒无味，不滋生细菌，不会污染水质；后期维护简单，综合成本低。
1.3.6、管道成本优势明显。相比铸铁管、不锈钢管等，UPVC 排水管的原材料和生产加工成本更低，且安装效率高，能显著降低工程总造价。
四、连接方式
1.4、UPVC 排水管的连接方式以承插式连接为主，具体分为以下两种：
1.4.1、粘接，利用专用的管道胶粘剂，将管材插口与管件承口的表面连接，固化后形成紧密结合的整体。
1.4.2橡胶圈密封连接，通过弹性橡胶圈在管材插口与管件承口之间形成压缩密封，依靠橡胶的弹性实现止水。
- UPVC螺旋消音排水管
2.1 、定义

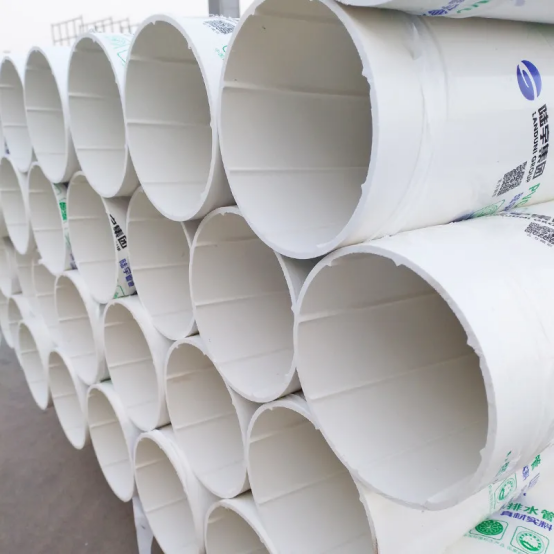

PVC消音管是由聚氯乙烯未增塑（PVC-U）材料制成的建筑排水专用管材，该产品主要应用于建筑排水系统，通过结构创新实现降噪功能。其核心功能是通过内壁螺旋筋结构导引水流形成螺旋轨迹，减少水流对管壁的冲击，相比普通实壁管可降低8-10分贝噪声。内部螺旋筋与管中心线夹角范围为8°-20°，兼具降低排水阻力和提升通水能力的双重特性。产品分为螺旋消音管与双壁螺旋消音管两类，其中加强型螺旋管具有12种规格。空腔结构设计使其在高层建筑中可替代通气管系统，综合施工成本降低30%以上。安装时需遵循切割、粘结及密封圈方向等技术规范以保证隔音效果。
2.2 、国家标准
目前，我国关于 UPVC 螺旋消音排水管的主要国家标准为：
GB/T 5836.1-2018《建筑用硬聚氯乙烯（PVC-U）管材》
GB/T 5836.2-2018《建筑用硬聚氯乙烯（PVC-U）管件》
2.3 、产品特性
2.3.1、管道具有，优异的消音性能。管内壁的螺旋肋条使水流呈螺旋状贴壁流动，减少了空气涡流，相比普通 UPVC 排水管，降低噪音效果明显，尤其适合医院，卧室等环境需求高的场景。
2.3.2、管道使用寿命很长，材质化学稳定性强，一般可达 50 年以上。
2.3.3、管道的排水效率很高。螺旋结构减少了水流阻力，破坏了空气涡流，同时避免了普通排水管中常见的 "水塞" 现象，排水更顺畅。
2.3.4、管道本身，质量轻，强度高。重量仅为铸铁管的 1/5，安装便捷，且具有一定的抗冲击强度，不易因外力碰撞损坏。
2.3.5、管道环保卫生。材料无毒无味，不滋生细菌，也不会向水中释放有害物质，符合饮用水卫生标准（用于排水时更安全）。
2.3.6、管道具有成本优势。相比铸铁管，管材及安装成本更低，后期维护费用少，综合经济性高。
2.4 、连接方式
UPVC 消音排水管的连接方式与普通 UPVC 排水管类似，主要采用承插式连接，具体分为以下两种：
1.4.1、粘接，利用专用的管道胶粘剂，将管材插口与管件承口的表面连接，固化后形成紧密结合的整体。
1.4.2橡胶圈密封连接，通过弹性橡胶圈在管材插口与管件承口之间形成压缩密封，依靠橡胶的弹性实现止水。
三、UPVC 排水管(ɡuǎn)和UPVC 螺旋消音排水管(ɡuǎn)对比分析（ 可截图保存****）****重(zhònɡ)点精(jīnɡ)华
|--------------|------------------------------------------------------|------------------------------------------------------------|
| 对比维度 | UPVC 排水管（常规型） | UPVC 螺旋消音排水管 |
| 定义与设计目的 | 以硬聚氯乙烯为原料的传统排水管材，核心功能是满足污水、雨水的基础排放需求，无特殊噪音控制设计。 | 基于常规 UPVC 管优化，通过内壁螺旋导流肋结构，核心功能是在排水同时显著降低水流噪音，以 "静音排水" 为核心。 |
| 结构差异 | 内壁为光滑直管，无特殊结构，水流易形成湍流、水跃。 | 内壁有螺旋上升的导流肋（肋高 2-3mm，螺距固定），引导水流沿管壁螺旋状贴壁流动，减少紊乱。 |
| 噪音控制能力 | 噪音较大，立管排水约 60-70 分贝（相当于正常交谈）。 | 噪音显著降低，立管排水约 40-50 分贝（相当于图书馆环境），静音效果提升 30%-50%。 |
| 水流稳定性与效率 | 水流紊乱易形成 "气塞"，大流量时可能排水不畅。 | 螺旋流动形成 "空气缓冲层"，减少气塞，水流更顺畅，同等管径下排水效率略高（尤其适用于高层建筑立管）。 |
| 适用压力与环境 | 适用于常压排水系统，对管道轻微变形耐受性较强。 | 同属常压系统，但因内壁导流肋结构，对管道直线度要求更高（变形可能影响水流导向）。 |
| 适用场景 | 室外埋地排水、公共区域（商场、办公楼非客房区）、低层建筑、成本敏感型项目。 | 住宅室内立管（邻卧室卫生间 / 厨房）、酒店客房、医院病房等对静音敏感的场所，高层建筑立管。 |
| 成本 | 成本较低，性价比高。 | 因结构复杂，成本高于常规管 30%-50%。 |
| 规格 | 规格齐全（DN50-DN315 及以上），适用于横管、立管、支管全场景。 | 主要针对立管设计，常见规格 DN75-DN160（小口径支管无需消音，大口径成本过高），横管可搭配常规管。 |
| 标准依据 | 遵循 GB/T 5836.1-2018《建筑用硬聚氯乙烯（PVC-U）管材》，考核尺寸、强度等基础性能。 | 除满足 GB/T 5836.1 基础要求外，还需符合消音专项标准（如 GB/T 27798-2011），需 |
三、计算实例

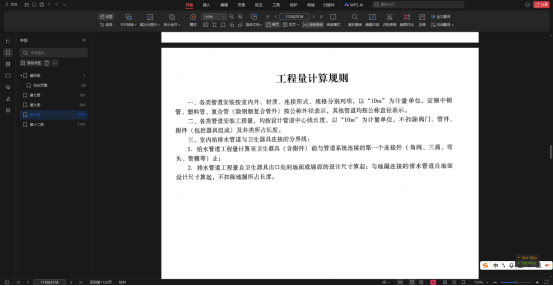

1、首先来看下排水管的界限划分问题

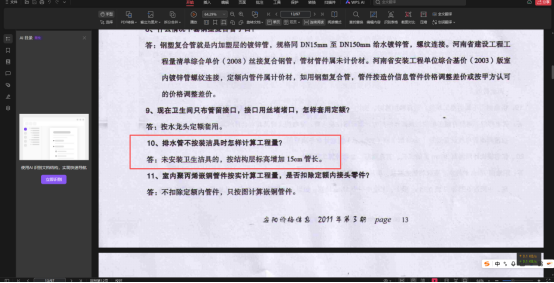

2、洁具不安装，计算排水管出地面的场景

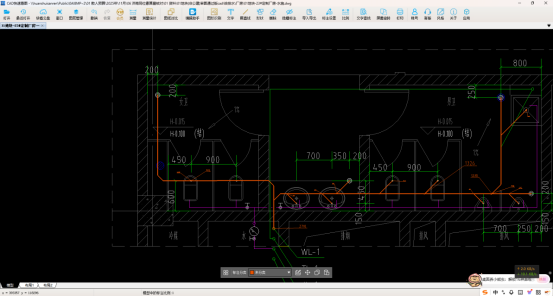

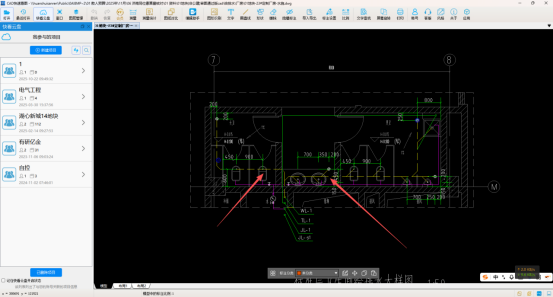

3、用CAD快速看图打开案例图纸，案例图纸是一个卫生间大样图，我们查看排水管走向

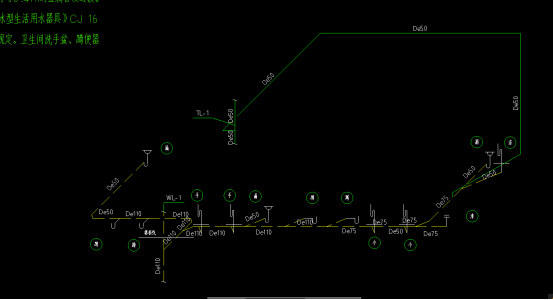

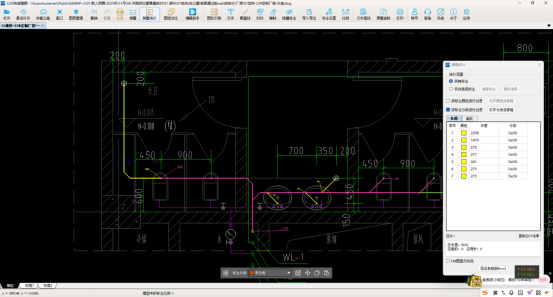

4、同时，我们查看下对应的排水系统图

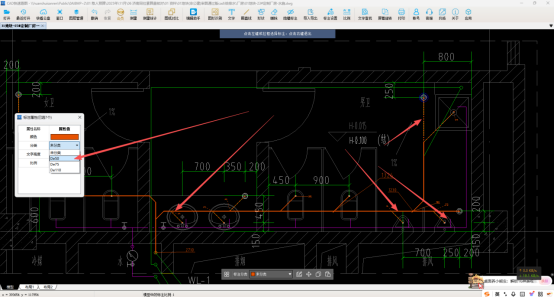

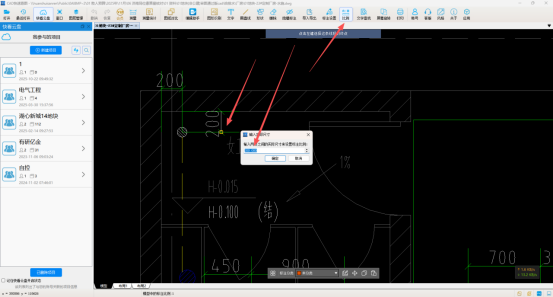

5、我们暂定水平横支管标高为层底标高-0.35m，洁具不安装，因此出地面计算0.15m，地漏处，计算至±0。计算开始之前先进行比例校核。
6、比例校核无误后，使用连续测量命令，进行测量

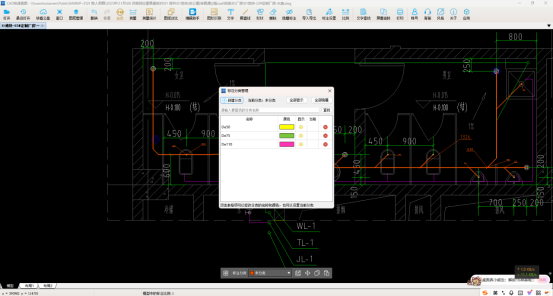

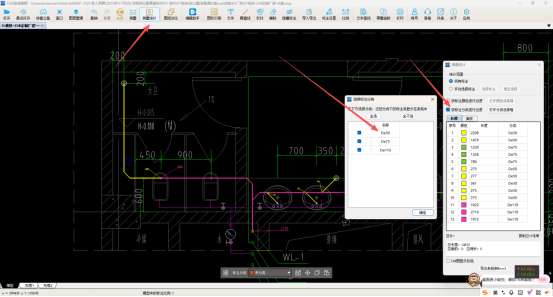

7、触发标注分类功能，按规格建立标注
- 修改标注分类，依次修改各个规格
- 进行测量统计，选择按标注分类过滤
10、De50规格水平管长度为5.232m，De75规格水平管长度为3.366m，De110规格水平长度为6.304m
竖向立管高度，大家可以统计一下，然后和水平管长度相加，把每种规格长度加到一起，形成总量，打到评论区吧？
本文通过UPVC排水管(ɡuǎn)和UPVC螺旋消音排水管(ɡuǎn)差异分析，希望可以更好的辅助大家理解掌握相关知识，通过CAD快速看图的计算展示，更好的辅助大家理解相关计算规则，关注我，下期内容更精彩。
