室外管网，又称为小市政工程，包含给水，雨水，污水，电力，弱电，电力，采暖，消防等管网，管道的计算我们可以借助CAD快速看图的连续测量等功能处理，那么土方呢？管沟土方计算一直是工程量计算的难点，我们可以借助建工计算器的土方路面来进行处理。

• 室外管网图纸设计说明解读

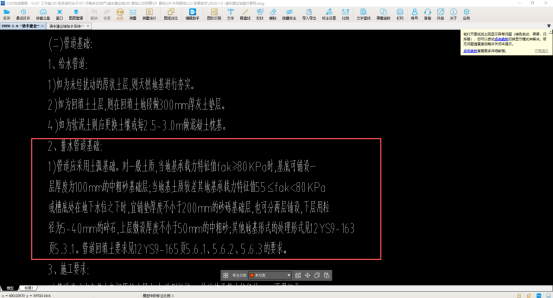

下图是常规的室外污水管网设计说明，其核心要义为，需要我们根据地基承载力选择不同厚度和材料的基础层，具体来说，对于地基承载力特征值fak≥80kPa的一般土质，基底铺设一层100mm厚的中粗砂基础层；当地基承载力较差（55kPa≤fak<80kPa）或槽底位于地下水位之下的时候，铺垫厚度不小于200mm的砂砾基础层，并可分两层铺设（下层为粒径5-40mm碎石，上层为厚度不小于50mm的中粗砂），施工必须满足设计承载力要求，且沟槽回填应从管道两侧同步对称进行，管道两侧压实面高差不应超过300mm，并按不同部位要求控制压实度。验收时需重点检查地基承载力、基础层厚度与密实度以及回填质量，确保管道不位移。

二、管沟截面------计算管沟土方的重要参照

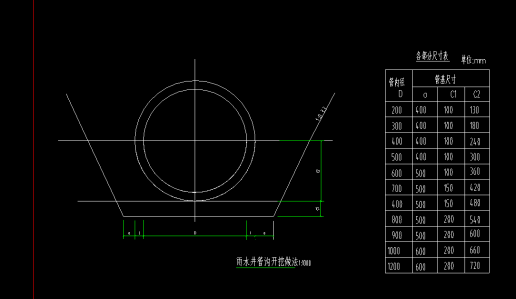

下图是常规的管沟开挖截面设计，通常会告知我们放坡系数，管沟各部分尺寸，便于我们进行土方工程量计算。

三、几个数据的关系

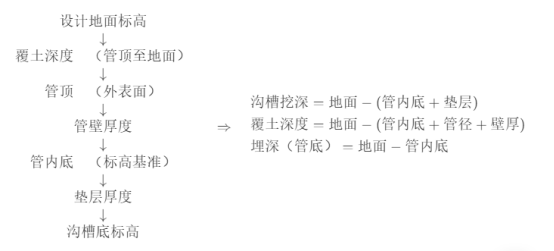

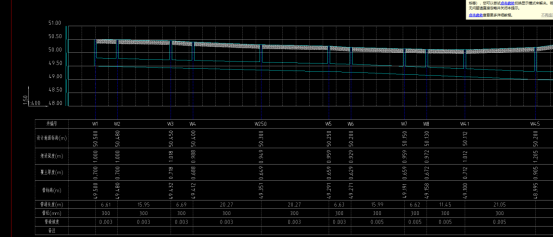

在室外管网或者市政管网设计图纸中，关于管道有以下几个参数，他们之间的数量关系是什么呢？我们来具体看看吧。

1、设计地面标高：指的是道路或场地竣工完成后的地面标高。它是所有竖向关系计算的基准面。需要注意的是，这个标高包含了路面结构层（如沥青、混凝土基层）的厚度，因此在计算覆土深度和开挖深度时，有时需要扣除这部分厚度以获得准确的原始地面高。

2、管道埋设深度：通常指从设计地面标高到管道内壁底部的垂直距离。它直接关系到管道的排水坡度、与其他管线的交叉避让以及防冻要求。

3、管道覆土深度：指设计地面标高到管道外壁顶部的垂直距离。

4、管底标高：指的是管道内壁底部的绝对高程。

5、沟槽挖深：指的是从施工前的原始地面标高开挖到沟槽底部（即管道基础底层）的深度。

四、放坡系数相关规定

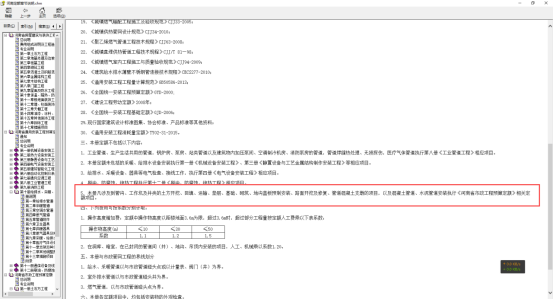

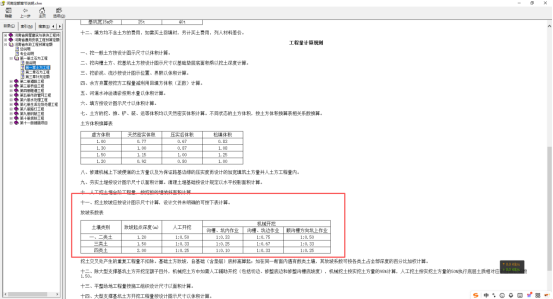

结合《河南省通用安装工程预算定额》(HA02-31-2016)相关规定：

土方计算执行市政定额相关规定，因此

• 管沟土方计算实例

我们假设DN200铸铁管，长度1250米，挖深1.6米，管道嵌入垫层角度为120°，土质类型为一、二类土，采取方式为坑上作业，基础垫层为10cm厚砼垫层，回填至管顶0.5m为中、粗砂，再原土回填至地面标高。求各部分工程量。

结合上面所说，首先计算原土回填厚度

原土回填厚度=挖深-垫层厚度-壁厚*2-管道直径-0.5：1.6-0.1-0.2-0.0063*2-0.5=0.7874

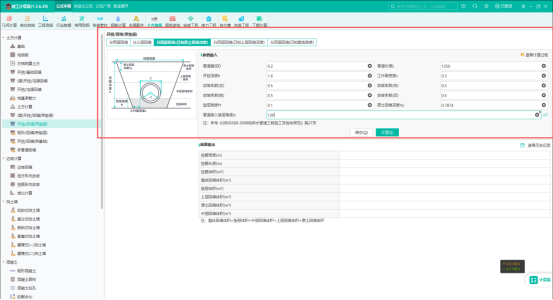

我们打开建工计算器，土方路面界面，输入相关参数（如下图）

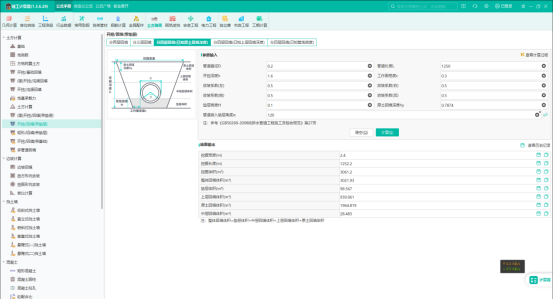

点击计算，即可得到各部分工程量

全文围绕室外管网管沟土方计算这一难点，介绍了借助建工计算器土方路面功能解决的方法，涵盖设计说明中地基承载力与基础层的要求、管沟截面作为计算参照、设计地面标高与管道埋设深度等关键参数的关系、放坡系数相关规定，并通过具体实例演示了参数输入与各部分工程量的计算过程，进而辅助大家更好的理解图纸，掌握快速计算工程量的技巧。
