React + ECharts 动态折线图实现

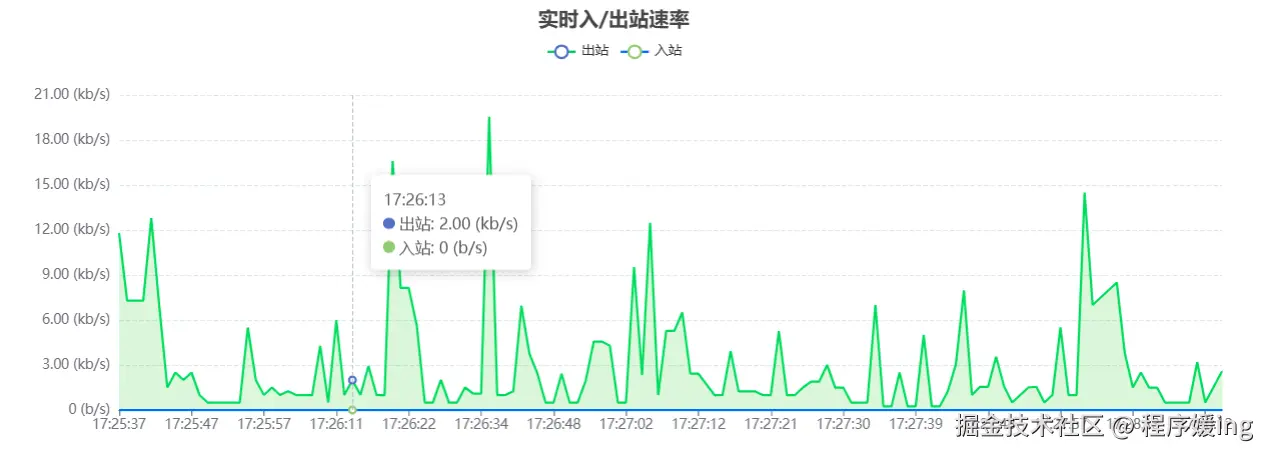

上周项目接到一个新的需求，实现一个每3秒动态更新数据 的折线图，刚开始有点懵逼了，echarts如何能做成动态的，最终实现的效果如下：

• 图表不断向左平滑滚动
• xAxis 始终保持 180 个点的滑动窗口
• 第一次加载一批历史数据，之后每 3 秒追加新数据
• 新旧数据无缝衔接

实现思路：

1. 初始化阶段：创建 ECharts 实例
2. 第一次数据加载（loadData）：填满 180 点窗口
3. 定时更新（smoothAdvance）：每 3 秒滑动窗口
4. 图表渲染（updateChart）
5. 图表自适应（ResizeObserver）

遇到的问题：

1. 第一次初始化数据的最后一个点和后续第一个点之间断裂（不连线）

2. 第一次初始化数据的最后的连接点跟3s后更新数据的第一个点的连接线Tooltip显示undifiend

代码实现如下：

初始化阶段：创建 ECharts 实例

const initChart = () => {
    if (!chartRef.current) return;
    chartInstance.current = echarts.init(chartRef.current);

    chartInstance.current.setOption({
        title: {text: labelList.realTime_rx_or_tx_rate, left: "center"},
        tooltip: {
            trigger: "axis",
            formatter: params => {
               //避免Tooltip显示undifiend
                const validParams = params.filter(p => p.data != null && !Number.isNaN(p.data));
                if (!validParams.length) return "";
                let text = `${params[0].axisValue}<br/>`;
                validParams.forEach(item => {
                    text += `${item.marker}${item.seriesName}: ${formatSpeedForStats(item.data, "bit")}<br/>`;
                });
                return text;
            }
        },
        grid: {left: 120, right: 20, bottom: 40, top: 80},
        xAxis: {type: "category", boundaryGap: false, data: []},
        yAxis: {
            type: "value",
            axisLabel: {
                formatter: value => formatSpeedForStats(value, "bit")
            },
            splitLine: {lineStyle: {type: "dashed"}}
        },
        series: [
            {
                name: labelList.tx,
                type: "line",
                smooth: false,
                showSymbol: false,
                connectNulls: true,
                areaStyle: {color: "rgba(0, 180, 0, 0.2)"},
                lineStyle: {color: "#00c853", width: 2},
                data: []
            },
            {
                name: labelList.rx,
                type: "line",
                smooth: false,
                showSymbol: false,
                connectNulls: true,
                areaStyle: {color: "rgba(0, 102, 255, 0.2)"},
                lineStyle: {color: "#0066ff", width: 2},
                data: []
            }
        ]
    });
};

echarts数据处理方法

const processDataPoints = result => {
    if (!*Array*.isArray(result) || result.length < 2) return {newTimeData: [], newTxData: [], newRxData: []};

    const newTimeData = [];
    const newTxData = [];
    const newRxData = [];

    for (let i = 1; i < result.length; i++) {
        const [t2, rx2, , tx2] = result[i];
        const [t1, rx1, , tx1] = result[i - 1];

        const txRate = ((tx2 - tx1) * 8) / 1024 / (t2 - t1);
        const rxRate = ((rx2 - rx1) * 8) / 1024 / (t2 - t1);
        const timeStr = new *Date*(t2 * 1000).toLocaleTimeString("zh-CN", {hour12: false});

        newTimeData.push(timeStr);
        newTxData.push(parseFloat(txRate.toFixed(2)));
        newRxData.push(parseFloat(rxRate.toFixed(2)));
    }

    return {newTimeData, newTxData, newRxData};
};

第一次数据加载:填满180点窗口

const loadData = async () => {
    try {
        const res = await *api*.request({
            luci: {
                getRealtimeStats: {mode: "interface", device}
            }
        });

        const result = res?.result;


        const {newTimeData, newTxData, newRxData} = processDataPoints(result);

        // 初始化用 NaN 填充，避免折线断裂
        const fullTime = *Array*(TOTAL_POINTS).fill("");
        const fullTx = *Array*(TOTAL_POINTS).fill(*NaN*);
        const fullRx = *Array*(TOTAL_POINTS).fill(*NaN*);

        const len = newTimeData.length;
        const start = TOTAL_POINTS - len;

        for (let i = 0; i < len; i++) {
            fullTime[start + i] = newTimeData[i];
            fullTx[start + i] = newTxData[i];
            fullRx[start + i] = newRxData[i];
        }
        setTimeData(fullTime);
        setTxData(fullTx);
        setRxData(fullRx);
    } catch (err) {
        *console*.error(err);
    }
};

定时更新：每3s滑动窗口 删除旧的三个点，添加最新点

const smoothAdvance = async () => {
    try {
        const res = await *api*.request({
            luci: {
                getRealtimeStats: {mode: "interface", device}
            }
        });

        const result = res?.result;
               const {newTimeData, newTxData, newRxData} = processDataPoints(result.slice(-4));
        setTimeData(prev => {
            const kept = prev.slice(3);
            const lastTime = kept[kept.length - 1];

            //避免重复点

            const filtered = newTimeData.filter(t => t !== lastTime);

            return [...kept, ...filtered];
        });


        //null值用 NaN 填充，避免折线断裂 同时避免在连线触发tooltip显示（应该在每个点显示）

        setTxData(prev => {
            const kept = prev.slice(3).map(v => (v == null ? "NaN" : v));
            return [...kept, ...newTxData];
        });

        setRxData(prev => {
            const kept = prev.slice(3).map(v => (v == null ? "NaN": v));
            return [...kept, ...newRxData];
        });
    } catch (e) {
        *console*.error("smoothAdvance error:", e);
    }
};

图表渲染 只更新坐标轴 数据数组

const updateChart = (timeArr, txArr, rxArr) => {
    if (!chartInstance.current) return;
    chartInstance.current.setOption(
        {
            xAxis: {data: timeArr},
            series: [{data: txArr}, {data: rxArr}]
        },
        false
    );
};

useEffect(() => {
    if (chartInstance.current) {
        updateChart(timeData, txData, rxData);
    }
}, [timeData, txData, rxData]);

图表自适应 (ResizeObserver)

useEffect(() => {
    const observer = new ResizeObserver(() => {
        chartInstance.current?.resize();
    });
    if (chartRef.current) observer.observe(chartRef.current);
    return () => observer.disconnect();
}, []);

图表初始化渲染（第一次加载数据渲染）

useEffect(() => {
  if (!chartInstance.current) initChart();
    loadData();
    const timer = setInterval(smoothAdvance, 3000);
    return () => clearInterval(timer);
}, []);
