引言
此款电工仿真是一款面向电气工程师、技术人员和学生的专业电工仿真软件。它提供丰富的电气元件库、实时电路仿真、故障检测和PLC编程调试等功能，覆盖从基础电路到工业自动化的全场景需求。用户可在虚拟环境中安全、高效地搭建电路、测试逻辑、排除故障，是电工学习、教学培训和工程设计的理想工具。它有电脑版和手机版，这篇文章将详细介绍一下手机版电工仿真的主要功能。
控件介绍
此款电工仿真是一款免费的手机电工仿真软件，它的控件9成都是免费使用的，下面详细介绍一下它的主要控件。

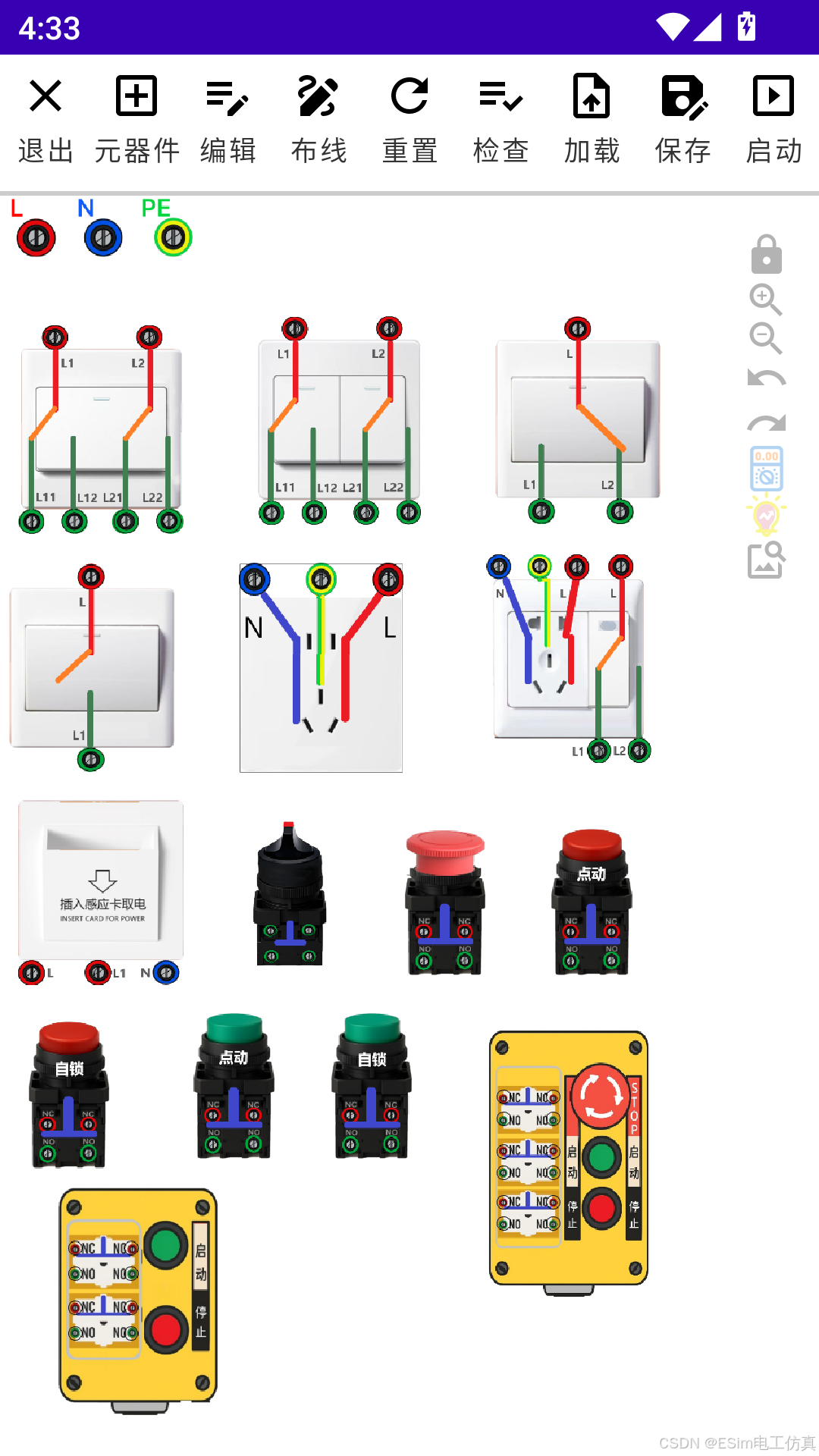

基础控制元件
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 开关类 | WallSwitchSingle |
单开双控开关 | 单联双控墙壁开关，两地控制 | 180×230 |
WallSwitch |
墙壁开关(单开双控) | 标准单开双控墙壁开关 | 180×230 | |
WallSwitchTwo |
双控双开开关 | 双联双控开关，控制两路照明 | 180×230 | |
WallSwitchThree |
单开三孔开关 | 带三孔插座的单开开关 | 180×230 | |
WallSwitchSingleB |
单开开关 | 单开单控墙壁开关 | 180×230 | |
WallSwitchCz |
CZ型墙壁开关 | CZ系列墙壁开关 | 180×230 | |
HomeCard |
插卡取电开关 | 酒店插卡取电开关 | 180×230 | |
| 按钮类 | GreenButton |
绿色按钮 | 绿色常开按钮，启动控制 | 90×160 |
GreenButtonJog |
绿色点动按钮 | 绿色点动按钮 | 90×160 | |
RedButton |
红色按钮 | 红色常开按钮 | 90×160 | |
RedButtonJog |
红色点动按钮 | 红色点动按钮 | 90×160 | |
StopButton |
急停按钮 | 紧急停止按钮 | 90×160 | |
SelectSwitch |
选择开关 | 多位选择开关 | 90×160 | |
ButtonBox |
按钮盒 | 按钮集中安装盒 | 180×250 | |
ButtonBoxBig |
大型按钮盒 | 大型按钮安装盒 | 180×290 |
指示与报警器件
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 交流指示 | LedGreen |
绿色指示灯 | 交流绿色运行指示灯 | 80×120 |
LedRed |
红色指示灯 | 交流红色报警指示灯 | 80×120 | |
LedYellow |
黄色指示灯 | 交流黄色警告指示灯 | 80×120 | |
Buzzer |
蜂鸣器 | 交流蜂鸣报警器 | 80×120 | |
| 直流指示 | LedGreenDC |
直流绿色指示灯 | DC24V运行指示 | 80×120 |
LedRedDC |
直流红色指示灯 | DC24V报警指示 | 80×120 | |
LedYellowDC |
直流黄色指示灯 | DC24V警告指示 | 80×120 | |
BuzzerDC |
直流蜂鸣器 | DC24V声音报警 | 80×120 |

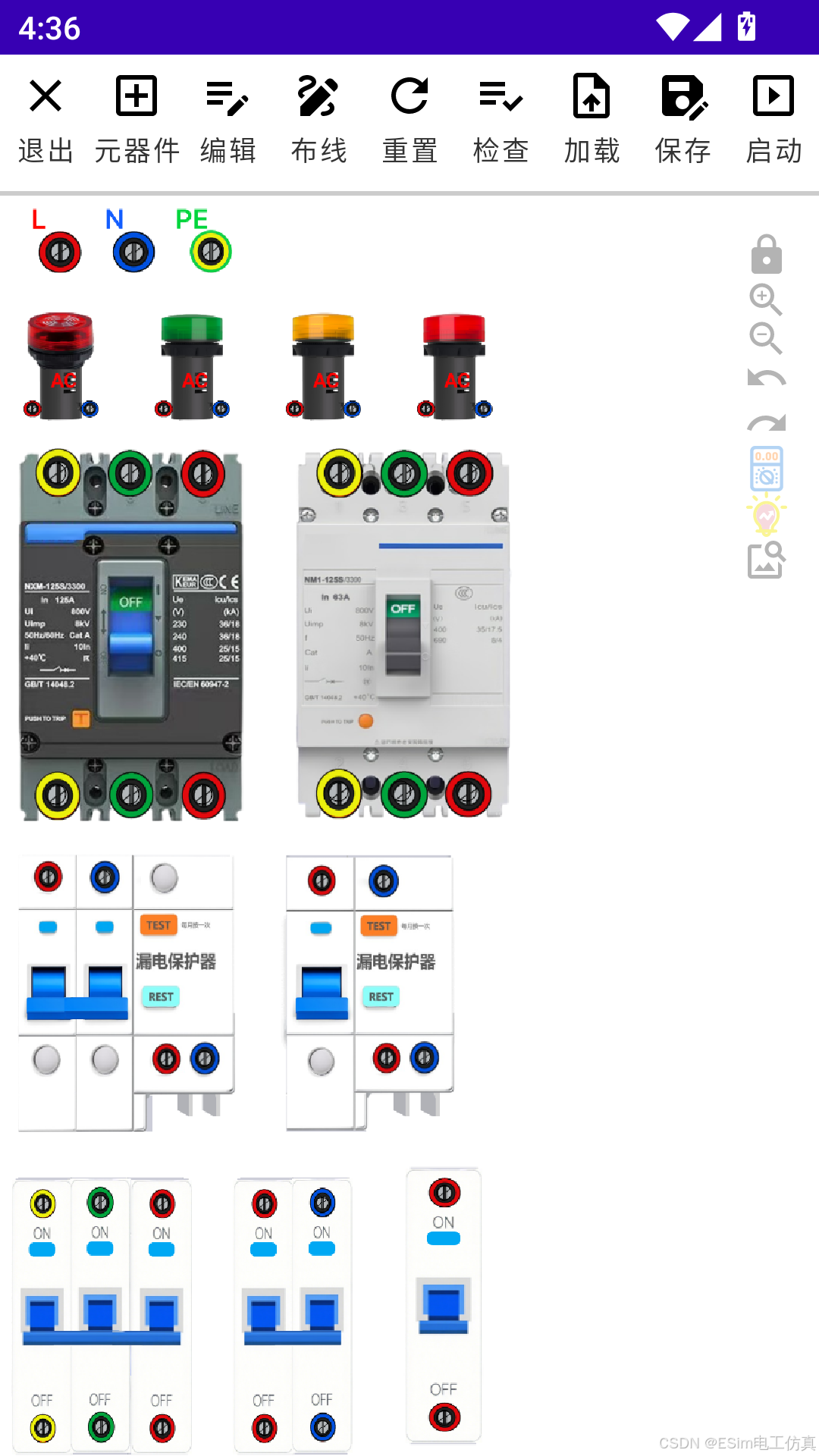

保护与配电设备
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 断路器 | CircuitBreaker |
断路器 | 空气断路器，短路过载保护 | 260×390 |
CircuitBreakerB |
B型断路器 | B特性断路器 | 260×390 | |
MotorCircuitBreakerA |
A型电机断路器 | 电机专用断路器A型 | 260×360 | |
MotorCircuitBreakerB |
B型电机断路器 | 电机专用断路器B型 | 260×360 | |
| 漏电保护 | LeakageProtector |
漏电保护器 | 漏电保护开关 | 250×280 |
LeakageProtector2P |
2极漏电保护器 | 两极漏电保护器 | 310×280 | |
LeakageProtector3P |
3极漏电保护器 | 三极漏电保护器 | 430×280 | |
| 保险丝 | Fuse1p |
单极保险丝 | 单极熔断器 | 55×230 |
Fuse2p |
双极保险丝 | 双极熔断器 | 110×230 | |
Fuse3p |
三极保险丝 | 三极熔断器 | 160×230 | |
| 空气开关 | SinglePhaseSwitch |
单相开关 | 单相隔离开关 | 200×280 |
TwoPhaseSwitch |
两相开关 | 两相隔离开关 | 200×280 | |
ThreePhaseSwitch |
三相开关 | 三相隔离开关 | 200×280 |
电机与驱动系统
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 电机 | Motor |
三相电机 | 三相异步电动机 | 360×300 |
SigleMotor |
单相电机 | 单相异步电动机 | 300×260 | |
| 驱动器 | MD200 |
MD200变频器 | 变频调速控制器 | 320×500 |
Easy320 |
EASY320 PLC | 可编程逻辑控制器 | 290×500 | |
| 配件 | Knob |
调速旋钮 | 调速电位器 | 150×180 |

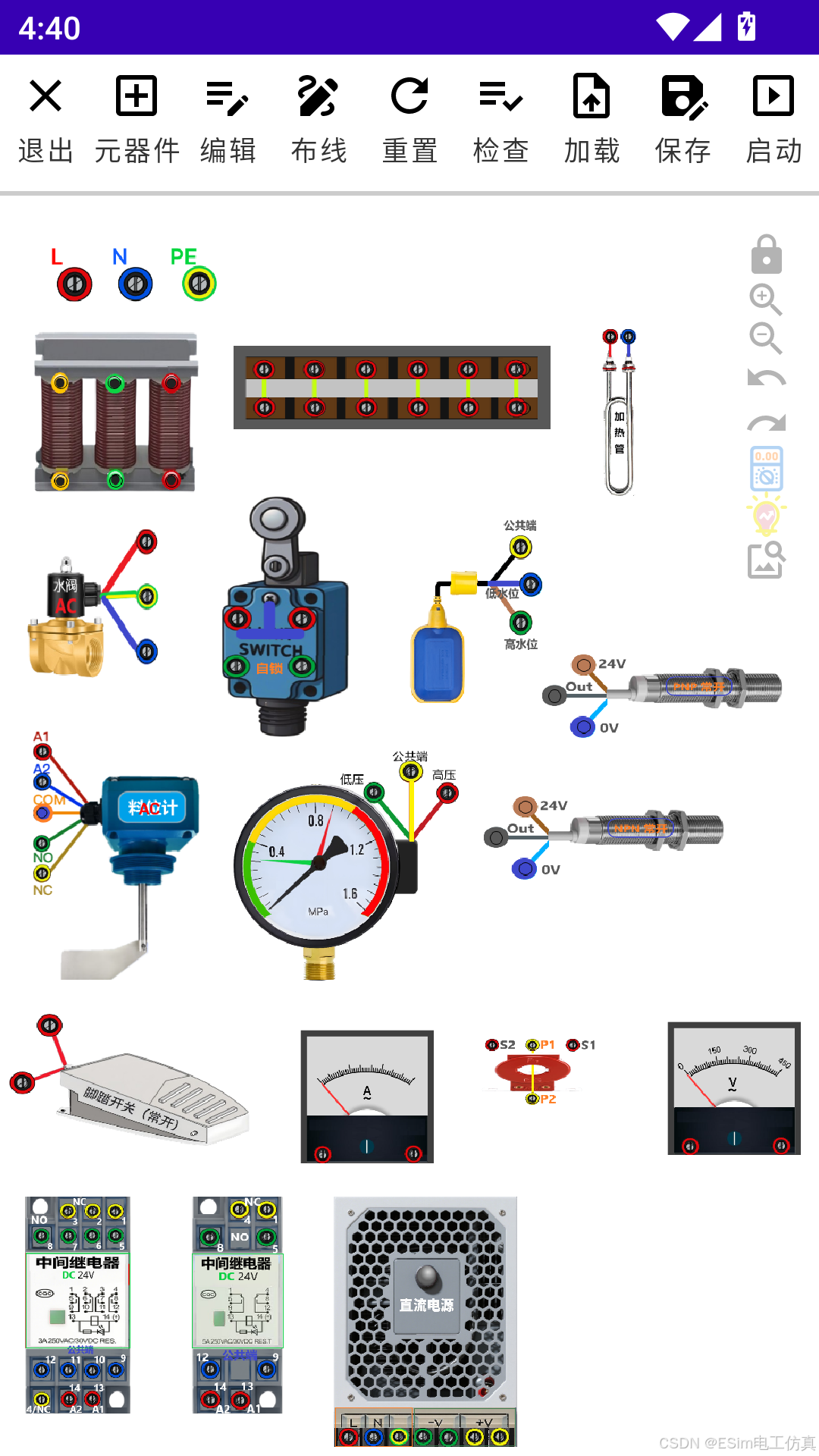

传感器与检测器件
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 位置检测 | LimitSwitch |
限位开关 | 机械限位检测 | 160×290 |
LimitSwitchJog |
点动限位开关 | 点动式限位开关 | 160×290 | |
FootSwitch |
脚踏开关 | 脚踏式开关 | 290×160 | |
| 接近传感器 | ProximitySwitchN |
NPN接近开关 | NPN型接近开关 | 290×100 |
ProximitySwitchP |
PNP接近开关 | PNP型接近开关 | 290×100 | |
| 光电传感器 | PhotoelectricSwitchP |
PNP光电开关 | PNP型光电开关 | 360×180 |
PhotoelectricSwitchN |
NPN光电开关 | NPN型光电开关 | 360×180 | |
| 检测开关 | WaterSwitch |
液位开关 | 液位检测开关 | 160×290 |
MaterialLevel |
料位开关 | 物料位置检测 | 220×300 | |
MaterialLevelDC |
直流料位开关 | 直流供电料位开关 | 220×300 | |
| 温度检测 | PT100 |
PT100热电阻 | 温度传感器 | 211×130 |
| 安全检测 | SafetyLightCurtainDC |
直流安全光栅 | 安全光幕 | 360×371 |
| 测试对象 | TestObject |
测试物料 | 传感器检测目标 | 100×100 |
继电器与接触器
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 交流继电器 | Relay8Pin |
8针继电器 | 8引脚通用继电器 | 110×260 |
Relay14Pin |
14针继电器 | 14引脚继电器 | 126×260 | |
| 直流继电器 | Relay8PinDC |
直流8针继电器 | 直流8引脚继电器 | 110×260 |
Relay14PinDC |
直流14针继电器 | 直流14引脚继电器 | 126×260 | |
| 接触器 | ACContactor |
交流接触器 | 交流接触器 | 200×280 |
ACContactorBig |
大型交流接触器 | 大型交流接触器 | 200×280 | |
ACContactorBigA |
A型大型交流接触器 | A型大型接触器 | 290×330 | |
ACContactorIntermediate |
中间继电器 | 中间继电器 | 200×280 | |
| 时间继电器 | TimeRelay |
时间继电器 | 时间继电器 | 160×200 |
TimeDelay |
延时继电器 | 延时继电器 | 280×280 | |
| 固态继电器 | SSRAC |
交流固态继电器 | 交流固态继电器 | 160×210 |
SSRDC |
直流固态继电器 | 直流固态继电器 | 160×210 | |
| 安全继电器 | SafetyRelay |
安全继电器 | 安全继电器 | 160×600 |
SafetyRelayDC |
直流安全继电器 | 直流安全继电器 | 160×600 | |
| 热保护 | ThermalProtection |
热保护器 | 热继电器 | 200×320 |
测量与显示仪表
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 电气测量 | VoltMeter |
电压表 | 电压测量仪表 | 160×160 |
AmMeter |
电流表 | 电流测量仪表 | 160×160 | |
CurrentTransformer |
电流互感器 | 电流变换器件 | 160×80 | |
| 电能计量 | ElectricEnergyMeter |
电能表 | 电能计量仪表 | 260×300 |
ElectricEnergyMeter3P |
三相电能表 | 三相电能表 | 300×300 | |
| 过程仪表 | ElectricPressureGauge |
电动压力表 | 压力检测仪表 | 270×300 |
TemperatureController |
温控器 | 温度控制器 | 300×190 |
执行机构与负载
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 电磁执行 | SolenoidValve |
电磁阀 | 电磁控制阀门 | 180×160 |
WaterValve |
水阀 | 水控制阀门 | 160×180 | |
| 加热负载 | HeatingTube |
加热管 | 电加热管 | 45×200 |
| 照明负载 | Bulb |
灯泡 | 照明灯泡 | 150×230 |
| 电抗器件 | Reactor |
电抗器 | 电抗器，限流滤波 | 220×200 |
配电与连接器件
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 电源 | PowerAC |
交流电源 | 直流供电电源 | 220×300 |
| 电源 | PowerDC |
直流电源 | 直流供电电源 | 220×300 |
| 端子排 | TerminalBlockH |
水平端子排 | 水平安装端子排 | 380×100 |
TerminalBlockV |
垂直端子排 | 垂直安装端子排 | 100×380 |
系统与智能设备
| 类别 | 控件类名 | 中文名称 | 用途说明 | 规格尺寸 |
|---|---|---|---|---|
| 智能系统 | SmartTank |
智能水箱 | 智能水箱系统 | 700×600 |
| 辅助控件 | AdvancedImageView |
高级图片控件 | 自定义图片显示 | 自定义 |
| 自定义文本标签 | 文本标签 | 文字标注控件 | 自定义 |
📊 控件统计概览
| 分类 | 数量 | 占比 | 主要应用 |
|---|---|---|---|
| 基础控制元件 | 15 | 16.3% | 基本电路控制 |
| 指示与报警器件 | 8 | 8.7% | 状态显示与报警 |
| 保护与配电设备 | 16 | 17.4% | 电路保护与配电 |
| 电机与驱动系统 | 5 | 5.4% | 动力控制 |
| 传感器与检测器件 | 15 | 16.3% | 信号检测 |
| 继电器与接触器 | 16 | 17.4% | 控制信号转换 |
| 测量与显示仪表 | 7 | 7.6% | 参数测量 |
| 执行机构与负载 | 5 | 5.4% | 负载控制 |
| 配电与连接器件 | 3 | 3.3% | 电源与连接 |
| 系统与智能设备 | 2 | 2.2% | 综合系统 |
| 总计 | 92 | 100% |
控件尺寸规格分类
- 微型控件 (45×200 - 90×160): 按钮、指示灯、加热管等
- 小型控件 (100×100 - 160×230): 传感器、继电器、小型开关
- 中型控件 (180×230 - 300×300): 接触器、电机、仪表
- 大型控件 (320×500 - 430×280): 变频器、PLC、保护器
- 特大型控件 (700×600): 智能系统、复杂设备
教学应用建议
- 初级课程: 基础控制元件 + 指示器件
- 中级课程: 保护设备 + 传感器 + 继电器
- 高级课程: 驱动系统 + 智能设备 + 综合项目
- 专业课程: 完整系统设计 + 故障排查
仿真场景

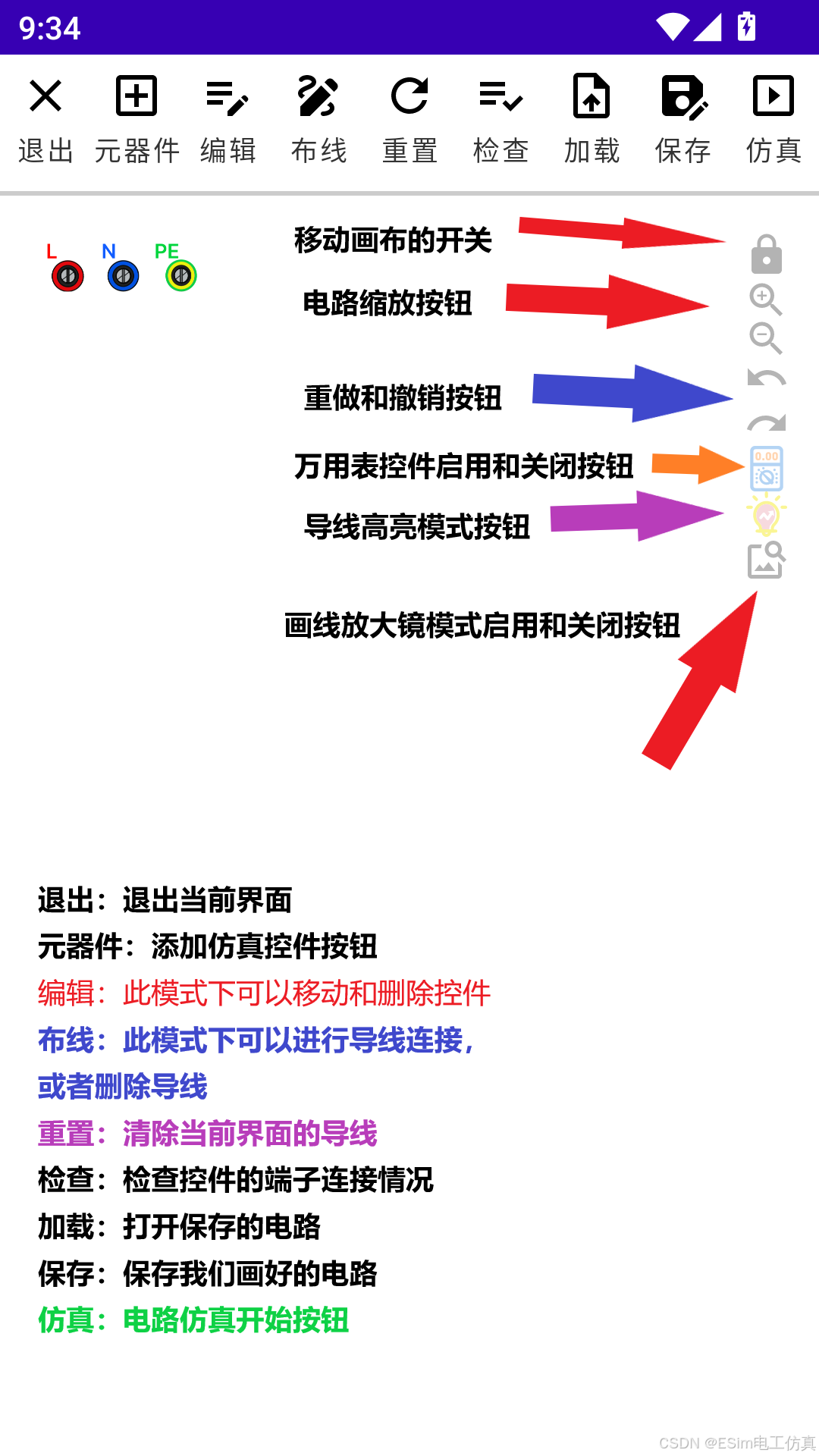

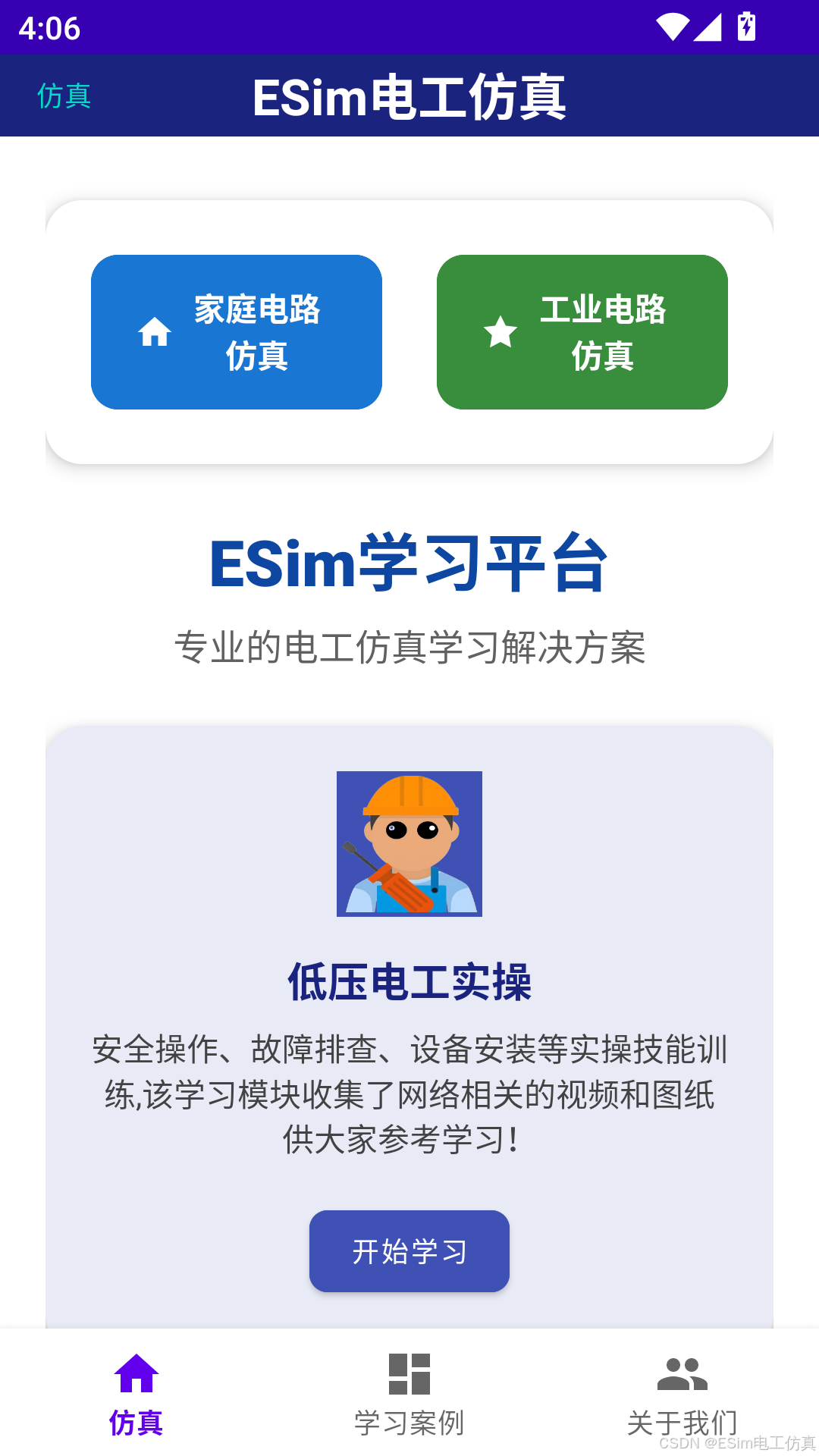

ESim电工仿真界面介绍
家庭电路仿真、照明电路仿真

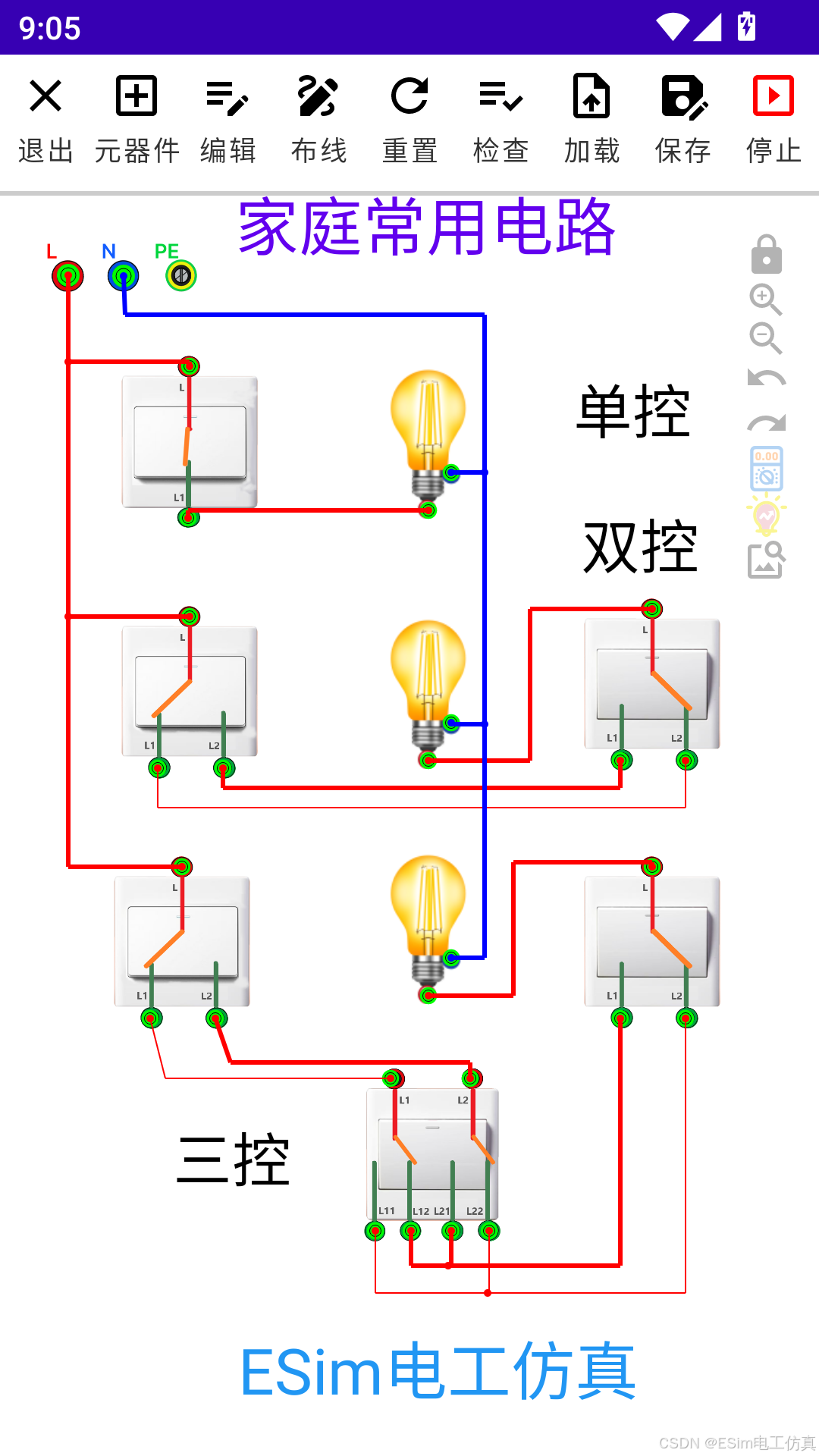

家庭双控电路
场景描述：在楼梯、走廊或卧室门口和床头需要两地控制同一盏灯。
电路组成与原理：
家庭双控电路是一种常见的照明控制方式，允许在两个不同位置（如楼梯上下、房间门口和床头）控制同一盏灯。电路主要包含：
交流电源（PowerAC）
两个双控开关（WallSwitch）
一盏灯泡（Bulb）
导线连接
电路连接方式：
电源火线连接到第一个双控开关的公共端
两个双控开关之间用两根控制线连接（L1-L1, L2-L2）
第二个双控开关的公共端连接到灯泡
灯泡另一端连接零线
仿真操作步骤：
在ESim中添加一个PowerAC作为电源
添加两个WallSwitch作为双控开关
添加一个Bulb作为照明负载
按照双控电路原理图进行连线
通电测试，验证两个开关都能独立控制灯泡的开关
教学价值：
理解双控开关的工作原理
掌握家庭照明电路的基本布线
避免实际操作中的接线错误
家庭三控电路
场景描述：在较长的走廊或大型房间中，需要三个（或更多）位置控制同一盏灯。
电路组成与原理：
家庭三控电路在双控基础上增加一个中途开关（多控开关），实现三个位置控制同一盏灯。电路包含：
交流电源（PowerAC）
两个双控开关（WallSwitch）
一个中途开关（可通过多个SelectSwitch组合实现）
照明负载（Bulb）
电路连接方式：
电源火线→第一个双控开关→中途开关→第二个双控开关→灯泡→零线
两个双控开关的L1、L2端子分别连接中途开关的对应端子
仿真操作步骤：
添加电源、灯泡和三个开关控件
按照三控电路原理进行连接
测试任意一个开关都能改变灯泡状态
教学价值：
理解多点控制电路的复杂性
掌握中途开关的作用原理
为复杂照明系统设计打基础
参考图片见家庭双控电路部分

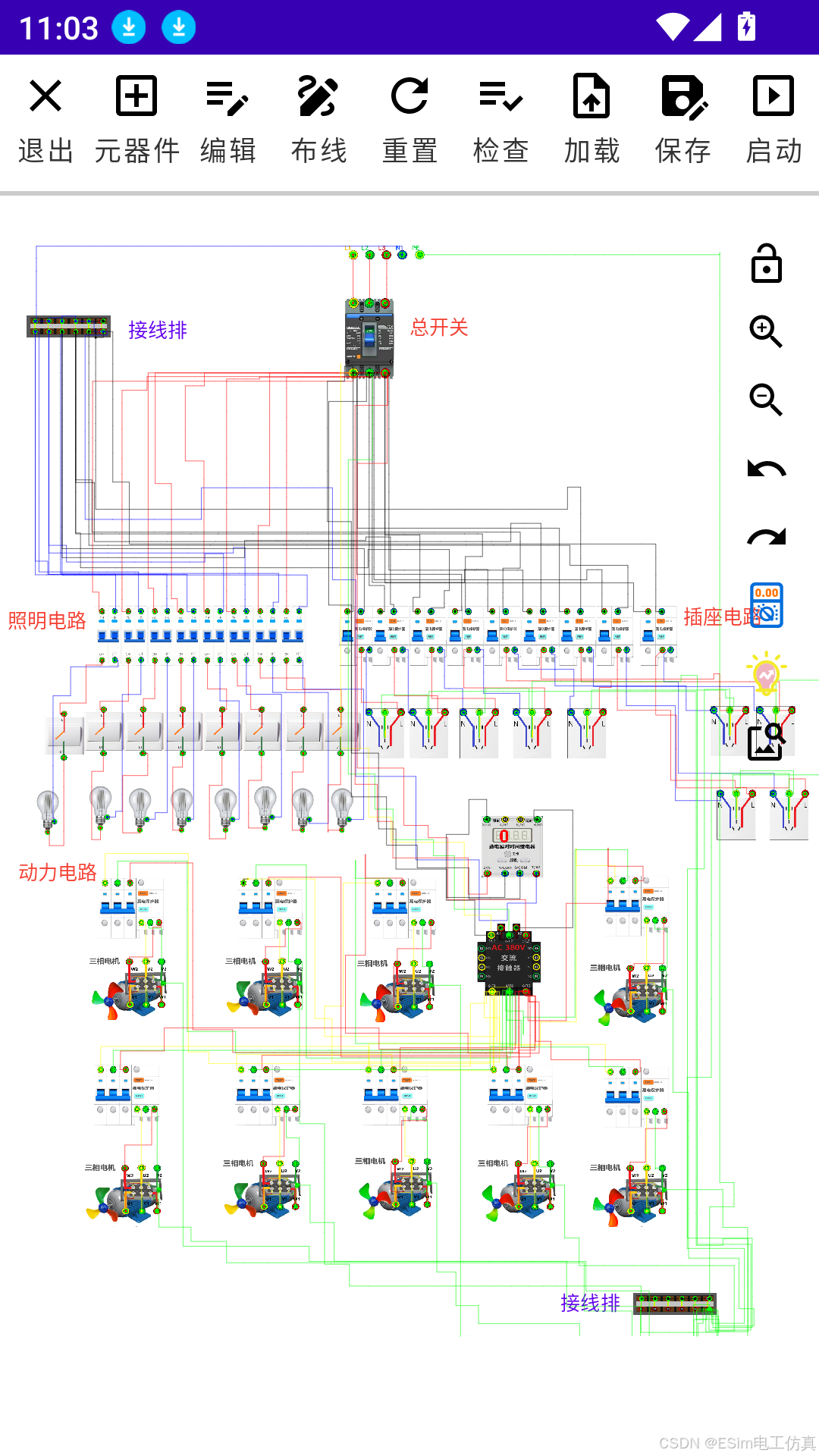

管道井配电箱电路
场景描述：模拟现代住宅楼道内配电箱的线路分配，包括总开关、照明回路、插座回路、空调回路等。
电路组成与原理：
管道井配电箱是建筑电气系统的重要组成部分，包含多种保护和控制设备：
总断路器（CircuitBreaker）
漏电保护器（LeakageProtector）
分路断路器（CircuitBreaker）
电能表（ElectricEnergyMeter）
端子排（TerminalBlockH/TerminalBlockV）
典型配置：
进线→总断路器→电能表→漏电保护器→分路断路器→各用电回路
使用端子排进行规范的进线和出线连接
配置相应的指示灯和按钮
仿真操作步骤：
添加总电源PowerAC
按顺序添加总断路器、电能表、漏电保护器
添加多个分路断路器连接不同负载
使用端子排进行整齐布线
模拟过载、漏电等故障情况
教学价值：
理解建筑配电系统结构
掌握配电箱安装规范
学习电气安全保护措施
工业电路仿真

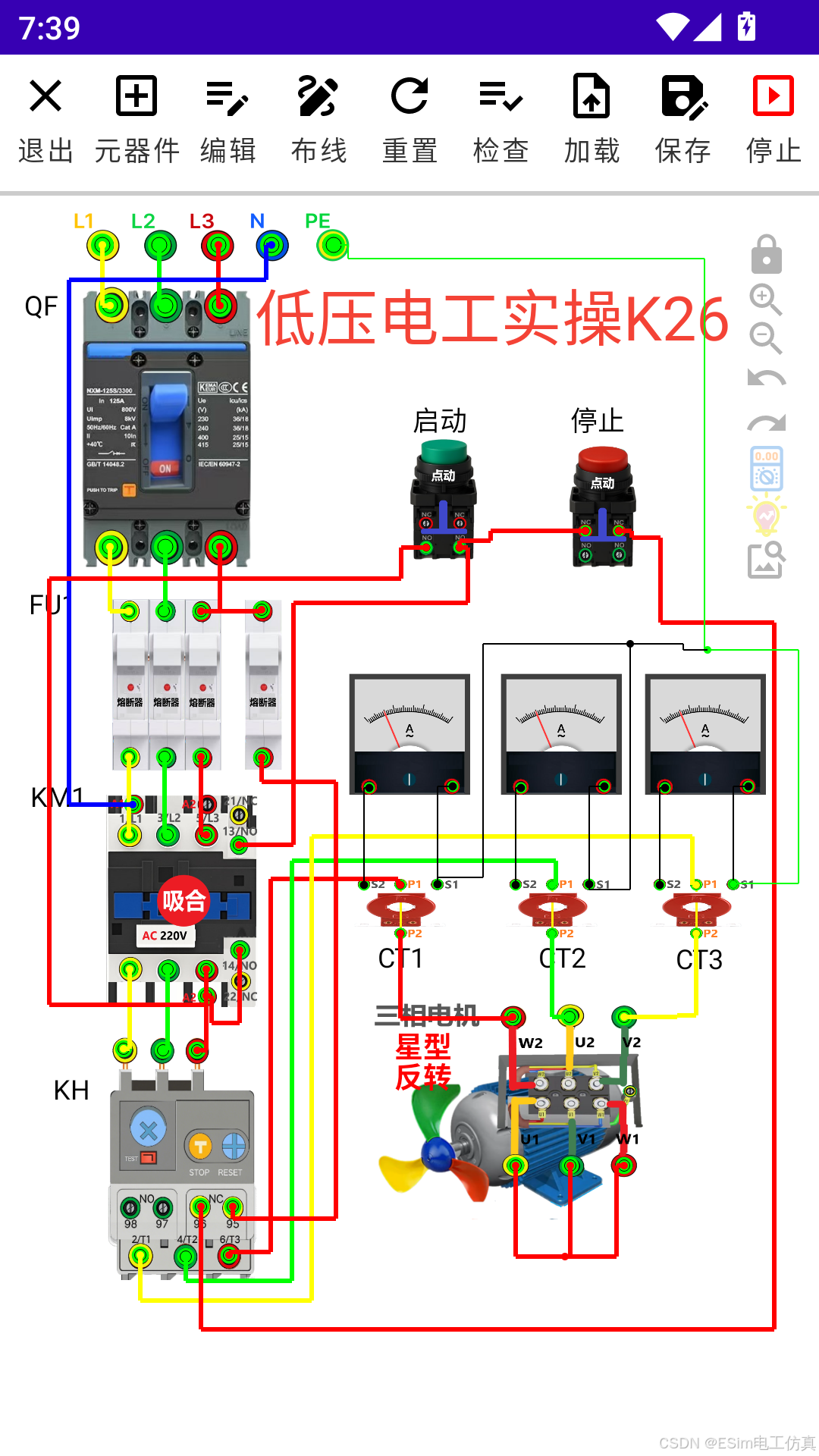

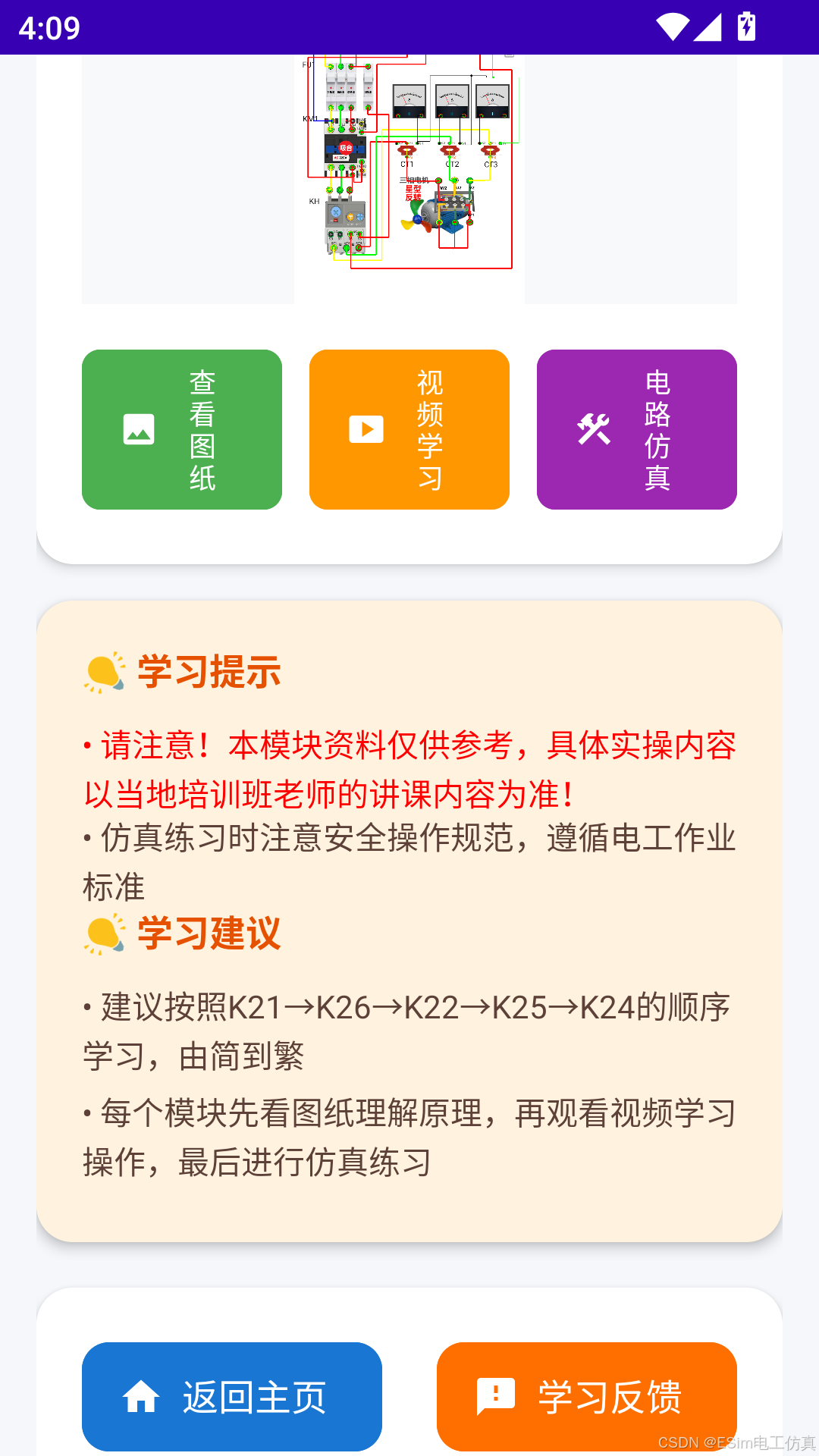

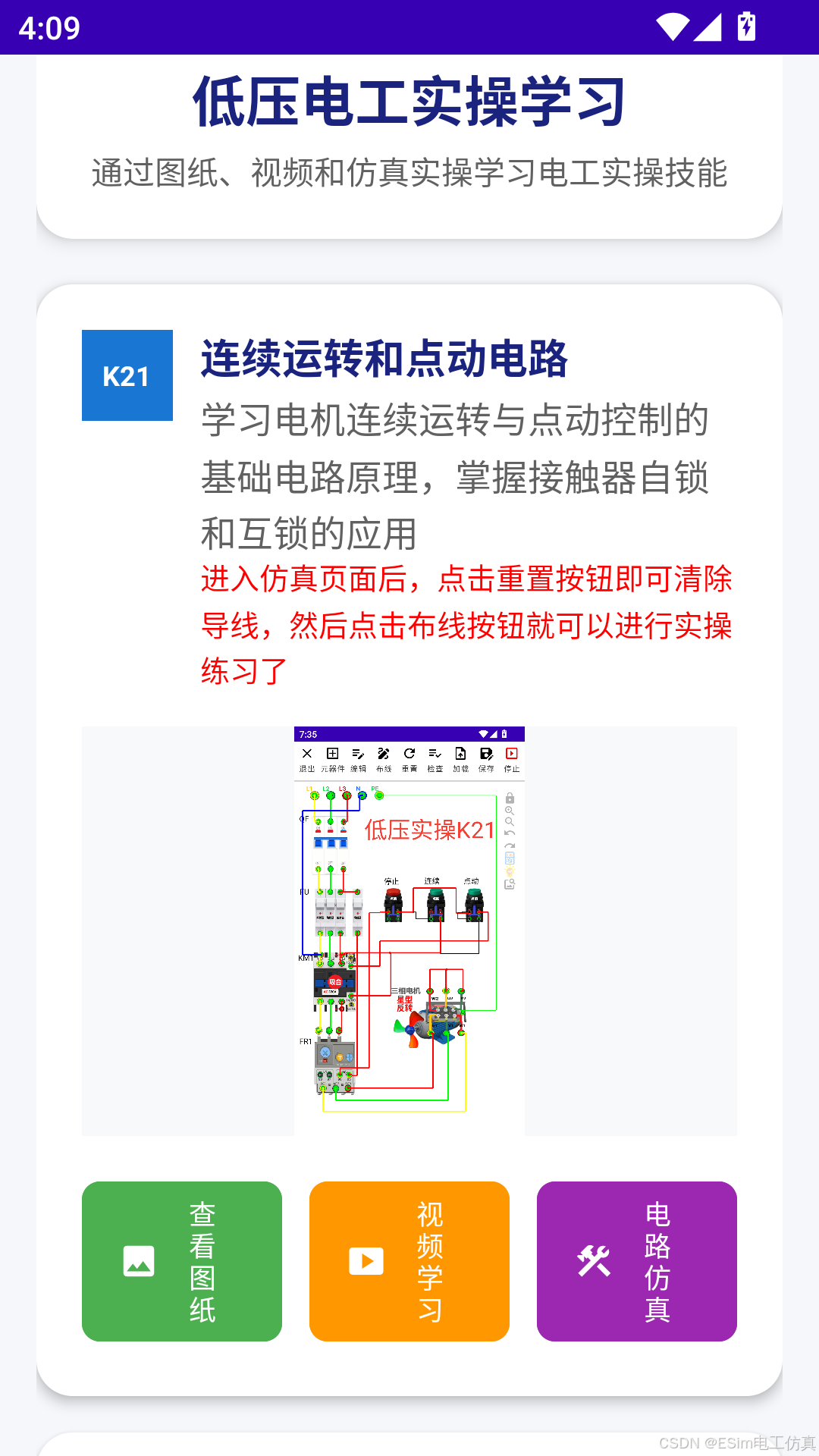

低压电工实操模拟
场景描述：国家低压电工操作证考试中的实操项目模拟仿真。

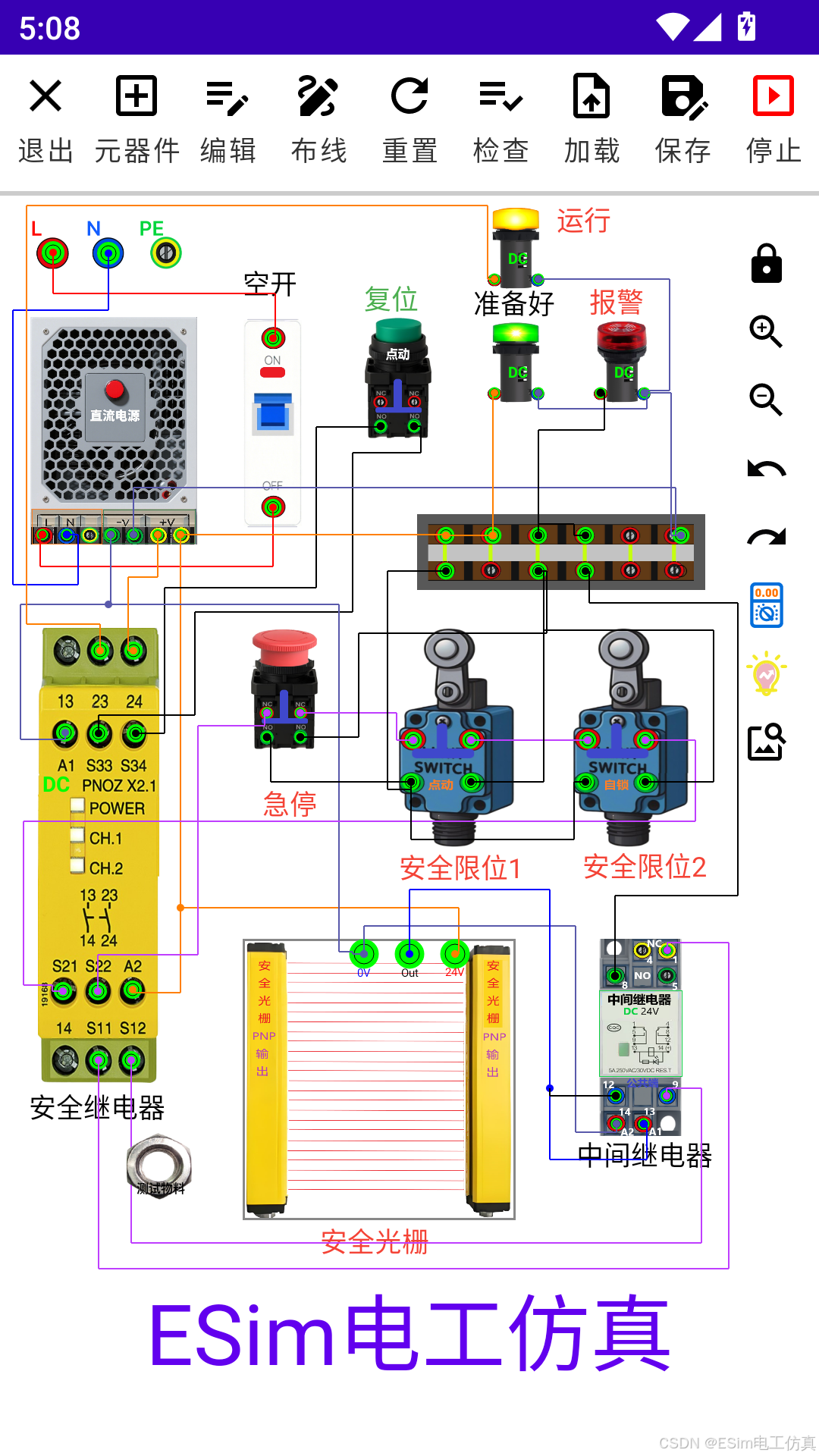

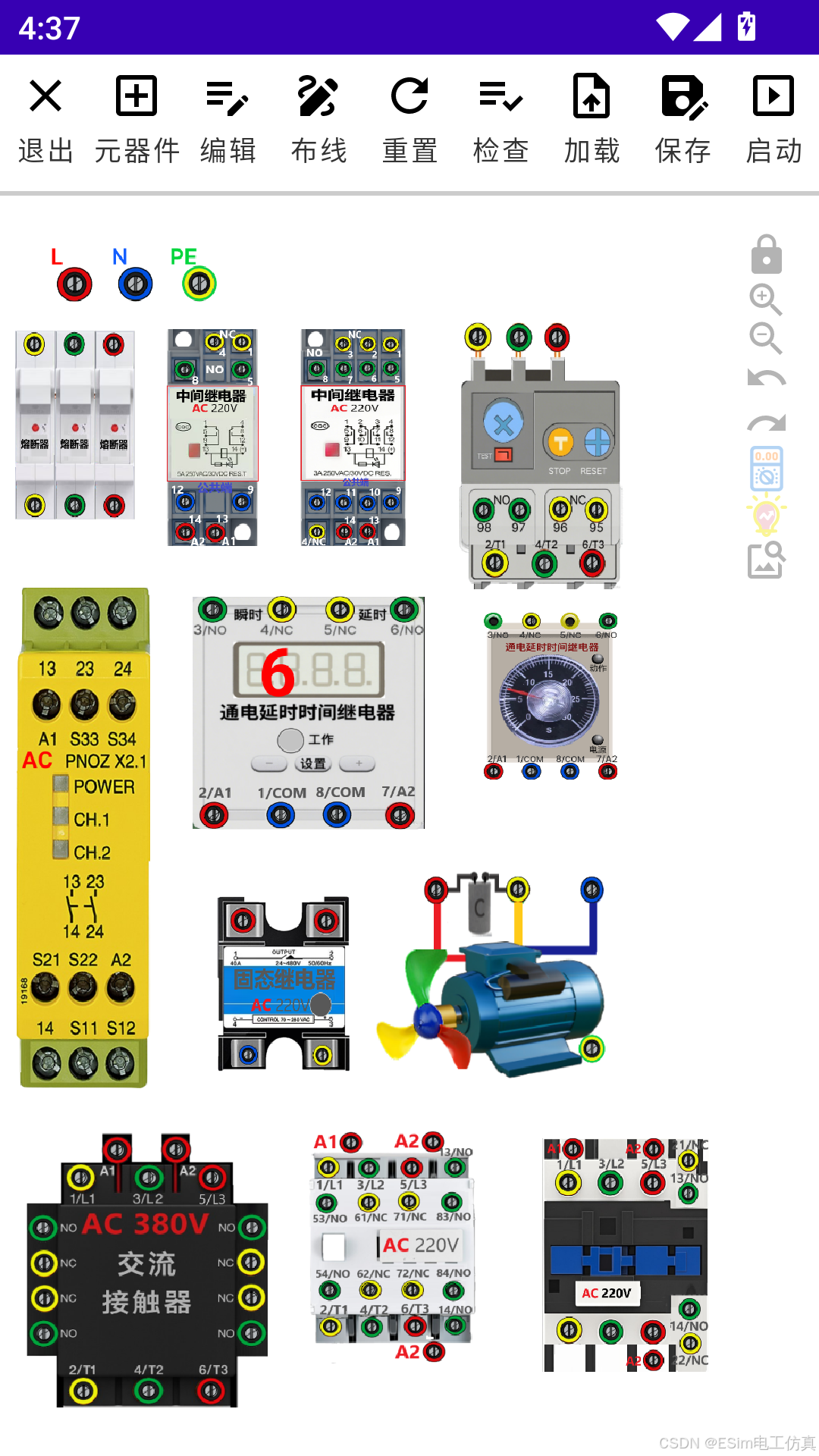

安全电路仿真
场景描述：模拟各类安全保护电路，确保人身和设备安全。
安全电路类型：
急停安全回路：使用StopButton、SafetyRelay等
安全门控制：使用SafetyLightCurtainDC、安全继电器
双手操作安全：两个按钮同时按下才动作
超限保护：压力、温度、液位超限保护
急停安全回路示例：
多个急停按钮（StopButton）串联
安全继电器（SafetyRelay）控制主回路
安全光栅（SafetyLightCurtainDC）作为防护装置
仿真操作：
构建包含多个安全输入的回路
验证单个急停触发时的停机效果
测试安全光栅遮挡时的反应
检查安全回路的冗余设计
教学价值：
强化安全意识
掌握安全标准（如IEC 61508）
学习安全PLC基本概念

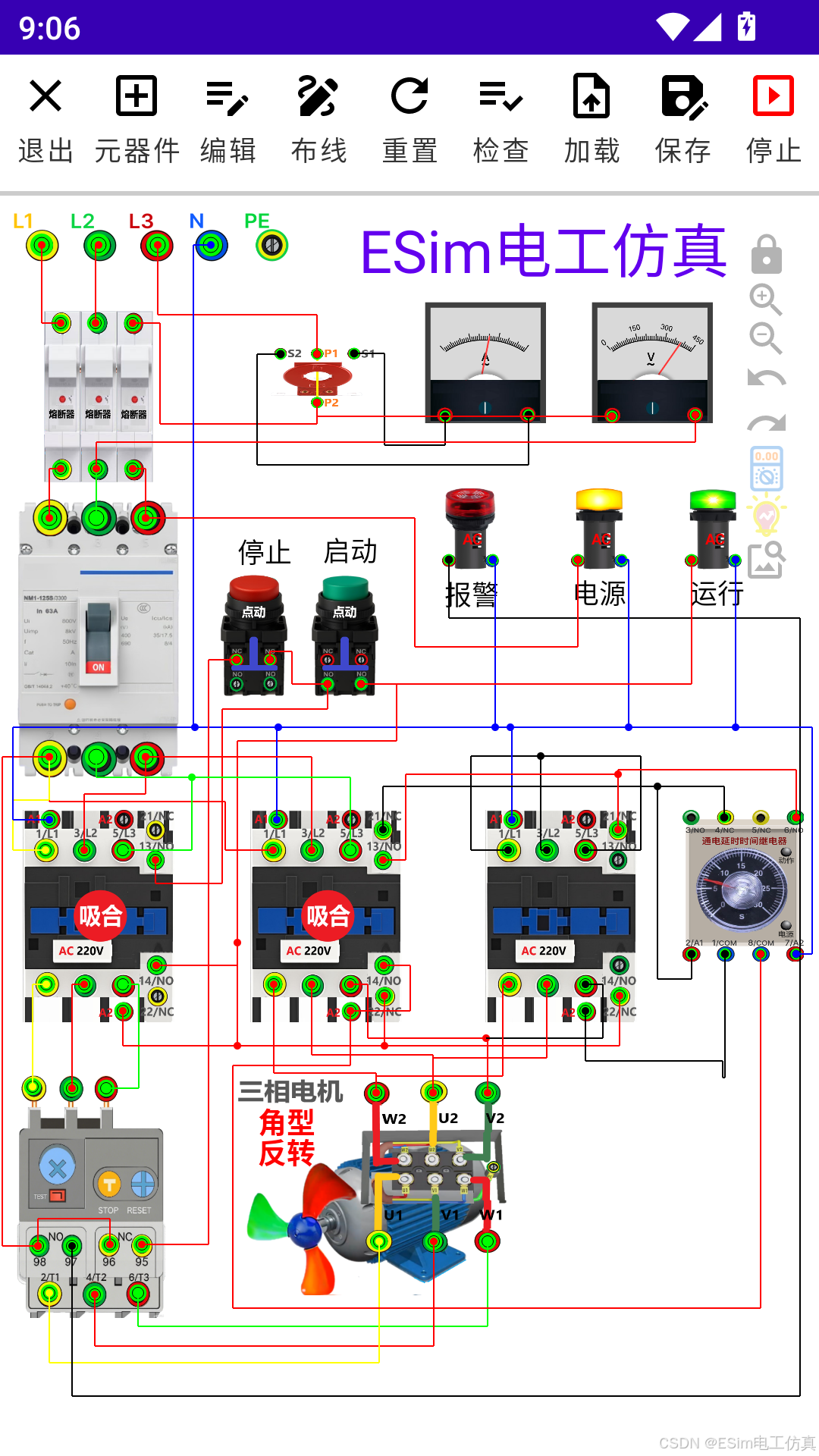

星三角启动电路
场景描述：用于降低大功率三相异步电动机启动时的电流冲击，是工业中最经典的降压启动方式。
电路原理：
星三角启动是大功率电机常用的降压启动方式，启动时电机绕组接成星形（降低启动电流），运行时接成三角形。
电路组成：
主接触器（ACContactor）
星形接触器（ACContactor）
三角形接触器（ACContactor）
时间继电器（TimeRelay）
热继电器（ThermalProtection）
三相电机（Motor）
控制逻辑：
按下启动按钮→主接触器+星形接触器吸合→电机星形启动
时间继电器延时（通常5-10秒）→星形接触器断开，三角形接触器吸合→电机三角形运行
停止按钮→所有接触器断开
仿真操作：
搭建完整的星三角启动电路
设置时间继电器延时时间
观察启动电流与运行电流的差异
验证各种保护功能
教学价值：
理解降压启动原理
掌握复杂控制电路设计
学习电机保护措施

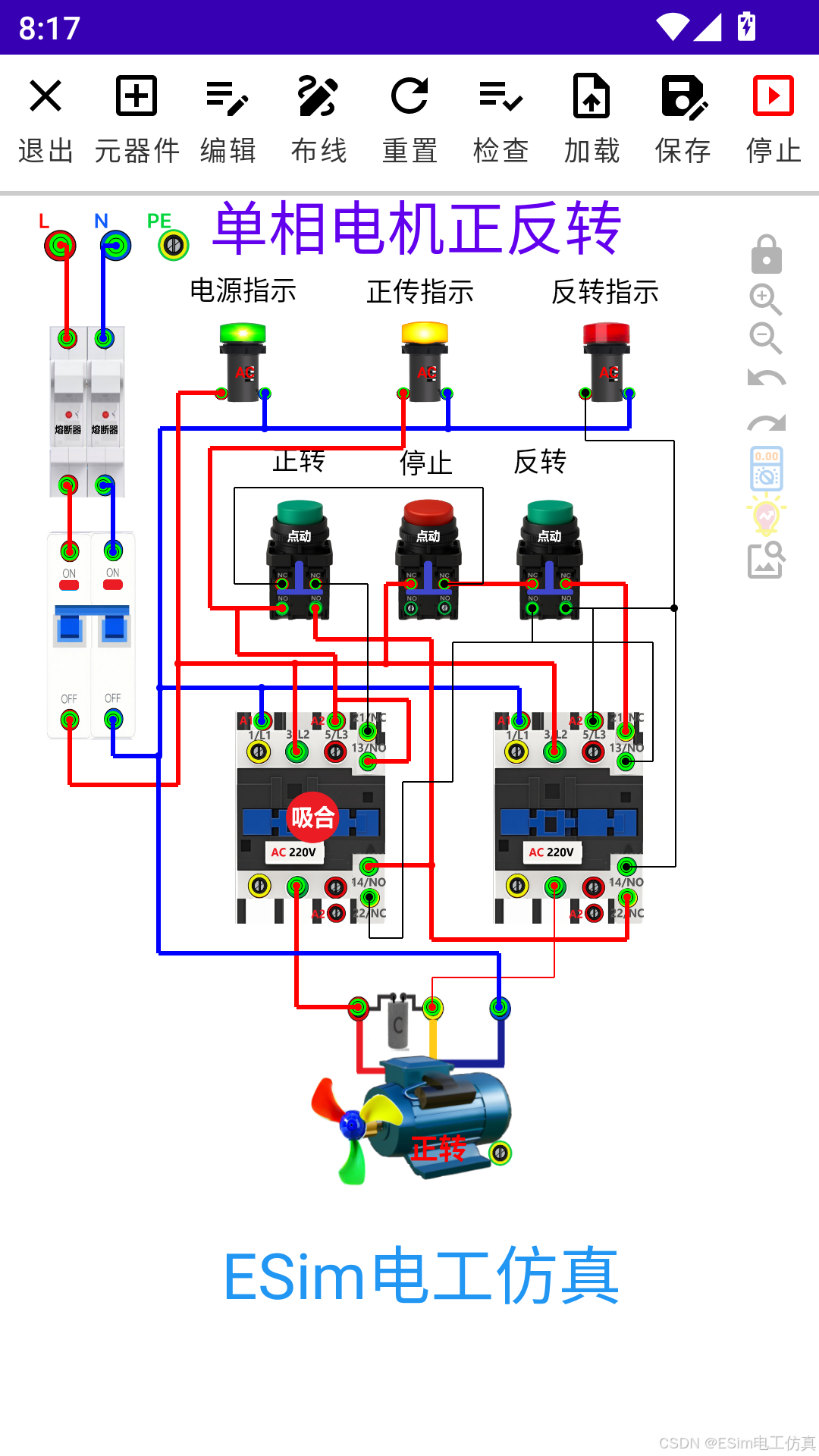

单相电机正反转控制电路
场景描述：控制家用电器（如洗衣机、吊扇）中单相电机的旋转方向。
电路原理：
单相电机通过改变启动绕组或运行绕组的接线方向实现正反转。
电路组成：
单相电机（SigleMotor）
正转接触器（ACContactor）
反转接触器（ACContactor）
热继电器（ThermalProtection）
互锁触点（接触器辅助触点）
启动/停止按钮
控制逻辑：
正转启动→正转接触器吸合→电机正转
反转启动→反转接触器吸合→电机反转
两个接触器之间设置电气互锁，防止同时吸合
仿真操作：
搭建正反转控制电路
验证互锁功能
观察电机转向变化
测试保护功能
教学价值：
理解单相电机工作原理
掌握正反转控制技术
学习电气互锁的重要性

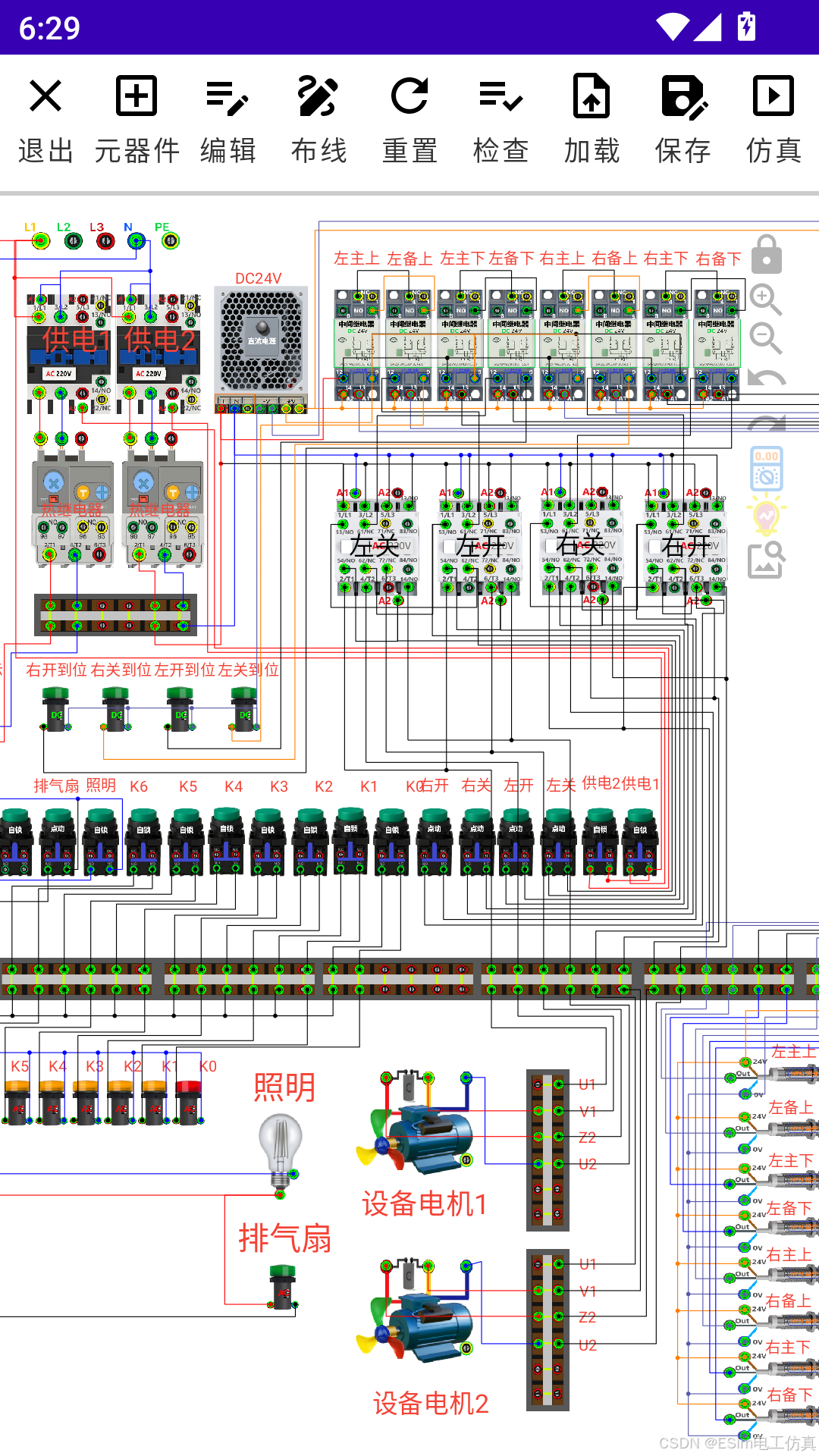

会员经典案例分享
该会员是某工厂核心技术人员，利用ESim电工仿真对现有设备进行仿真模拟，对基层维护人员和操作人员进行培训，让他们形象的了解设备的工作原理和操作步骤以及注意事项，有效提高了设备的运行效率，有效降低的设备的故障率！利用好工具软件为我们的学习和工作服务，提高我们的学习和工作效率和质量！

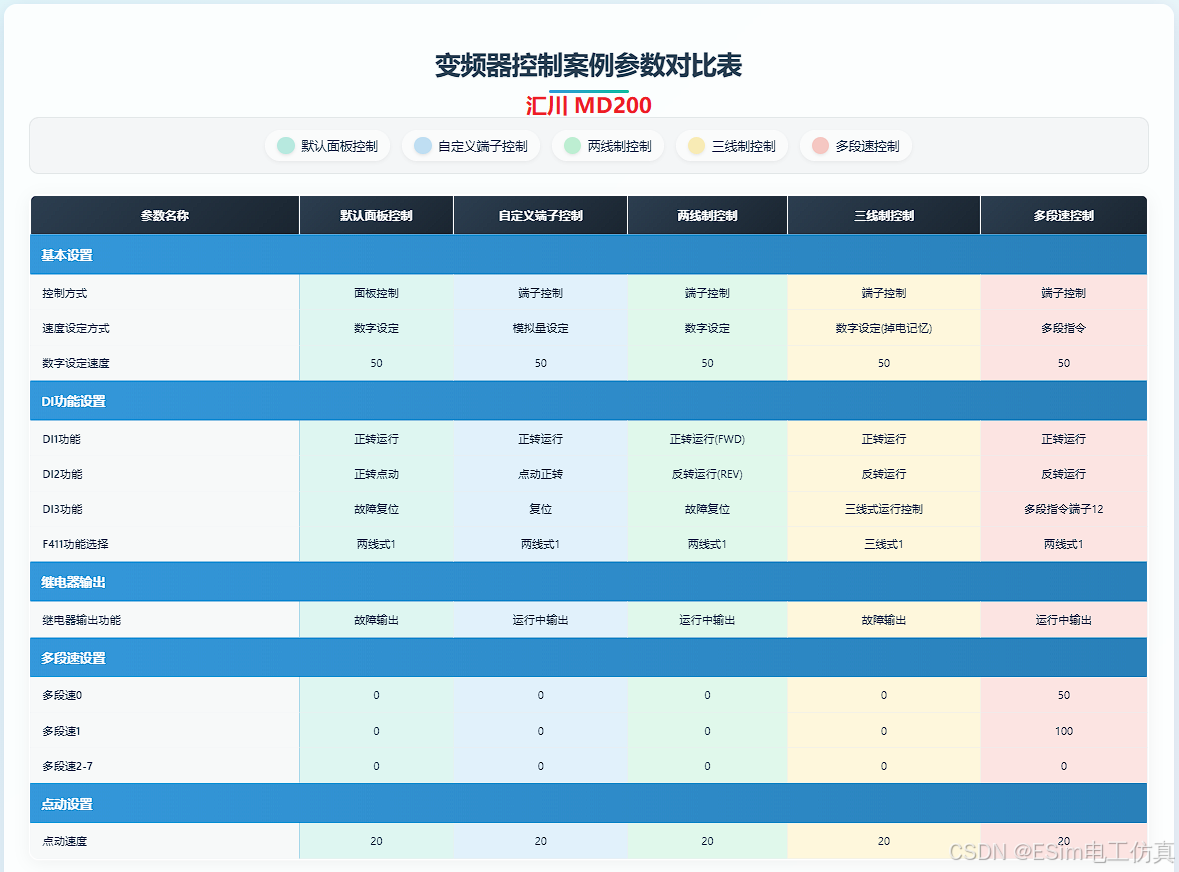

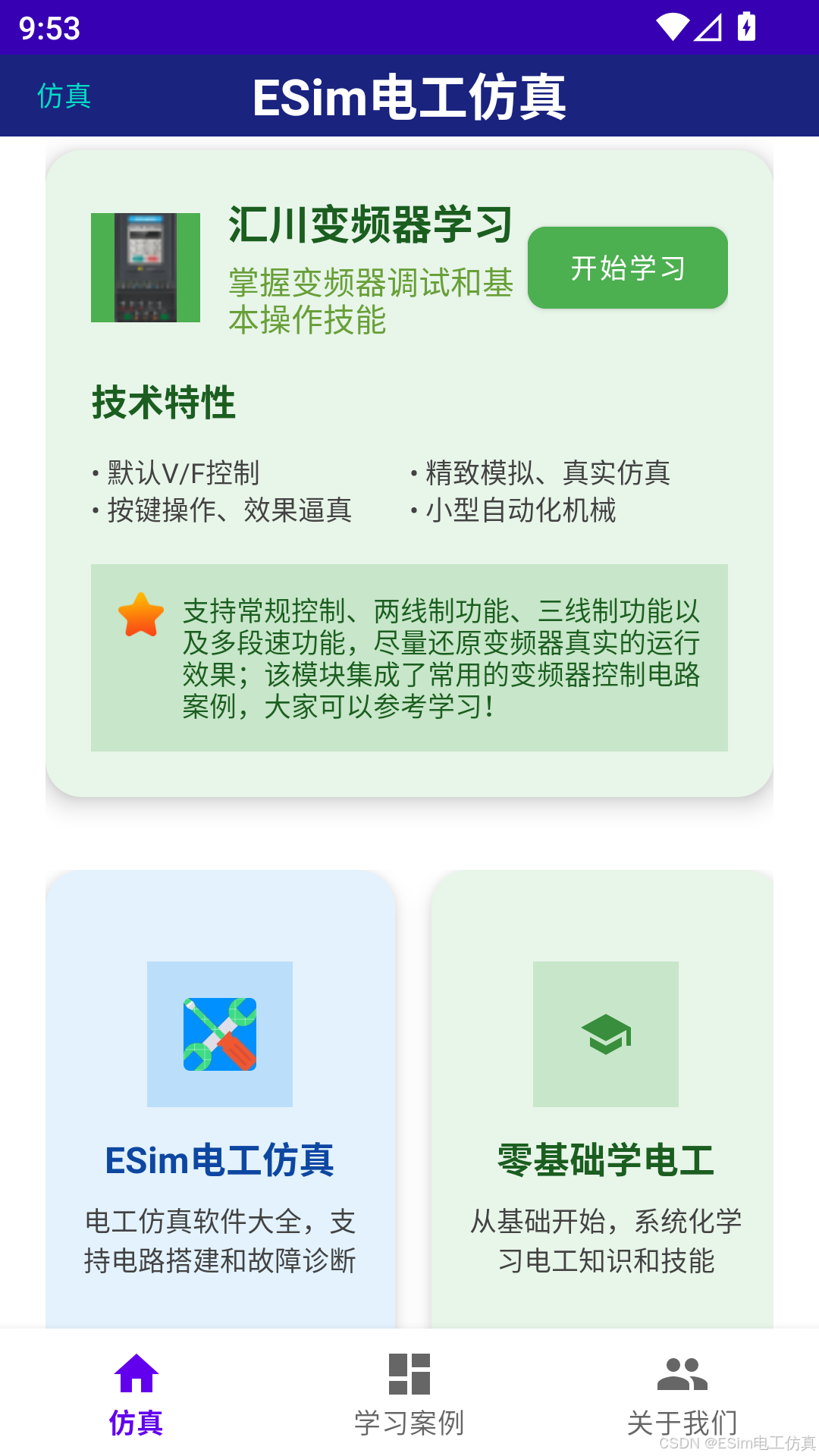

变频器仿真
变频器是现代工业的心脏，用于精确控制电机速度，实现节能和工艺优化。

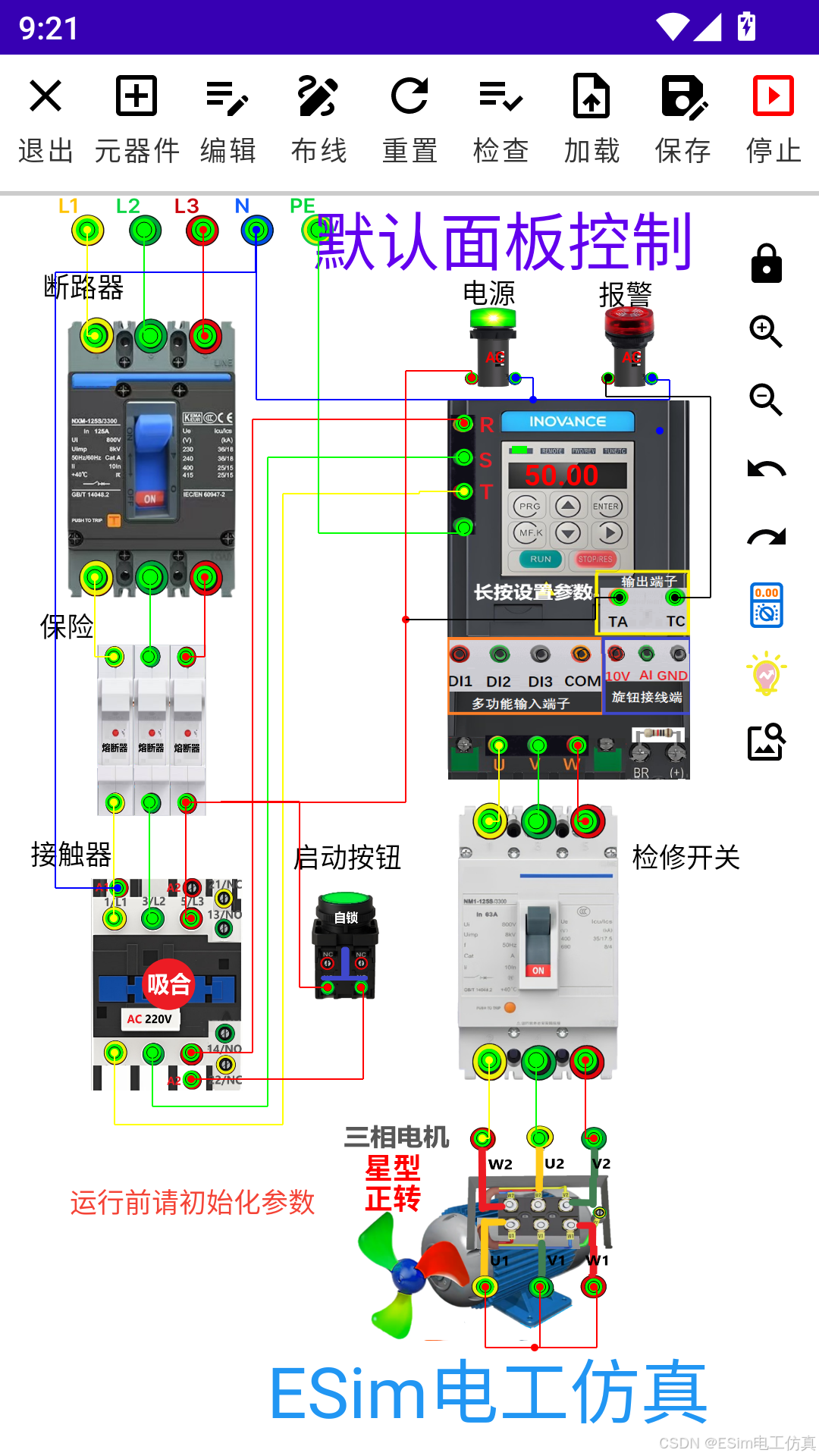

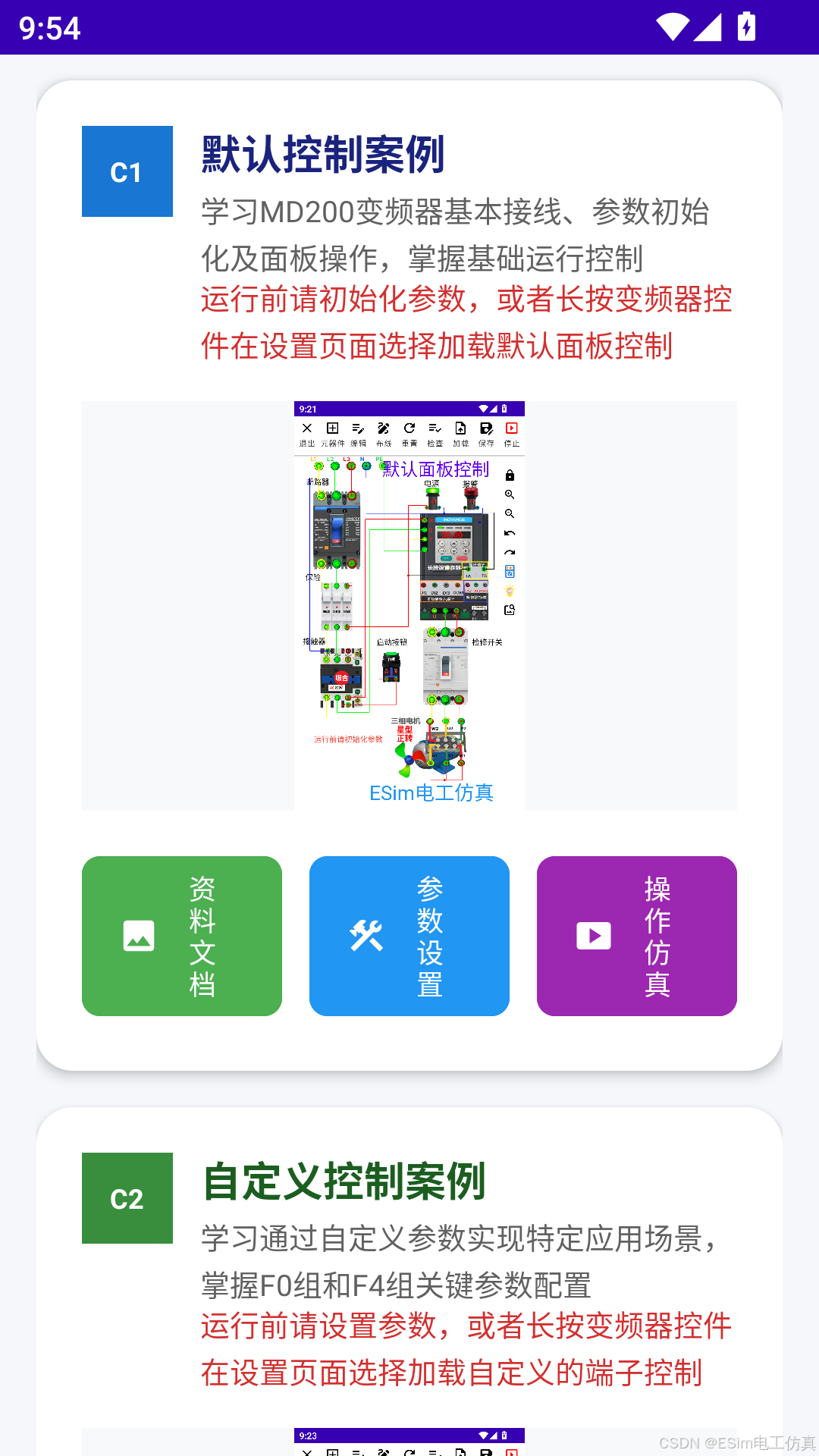

默认面板控制
场景描述：通过变频器自身的操作面板（BOP）进行启动、停止、调速和参数设置。
仿真实现：在ESim中操作MD200变频器的虚拟面板，设置基本频率、电压等参数，并直接控制Motor（电机）的转速。
学习目标：熟悉变频器面板的操作方法，了解基本参数的含义。

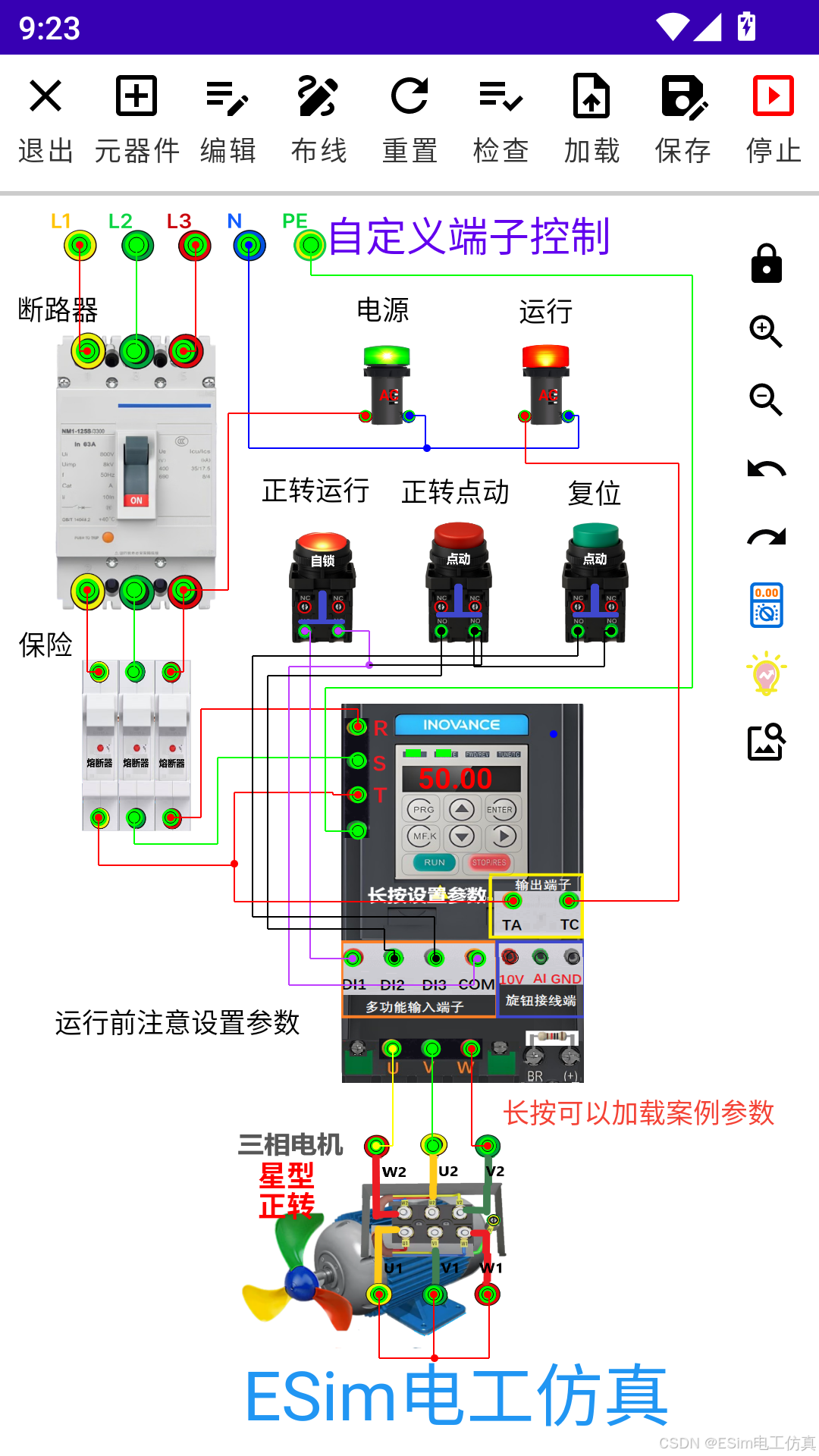

自定义控制
场景描述：根据实际工艺需求，对变频器的大量参数进行自定义配置，如加速/减速时间、V/F曲线、转矩提升等。
仿真实现：在软件中深入访问MD200的参数列表，进行修改并观察对电机运行特性（如启动平滑性）的影响。
学习目标：掌握变频器的高级应用，实现个性化控制策略。

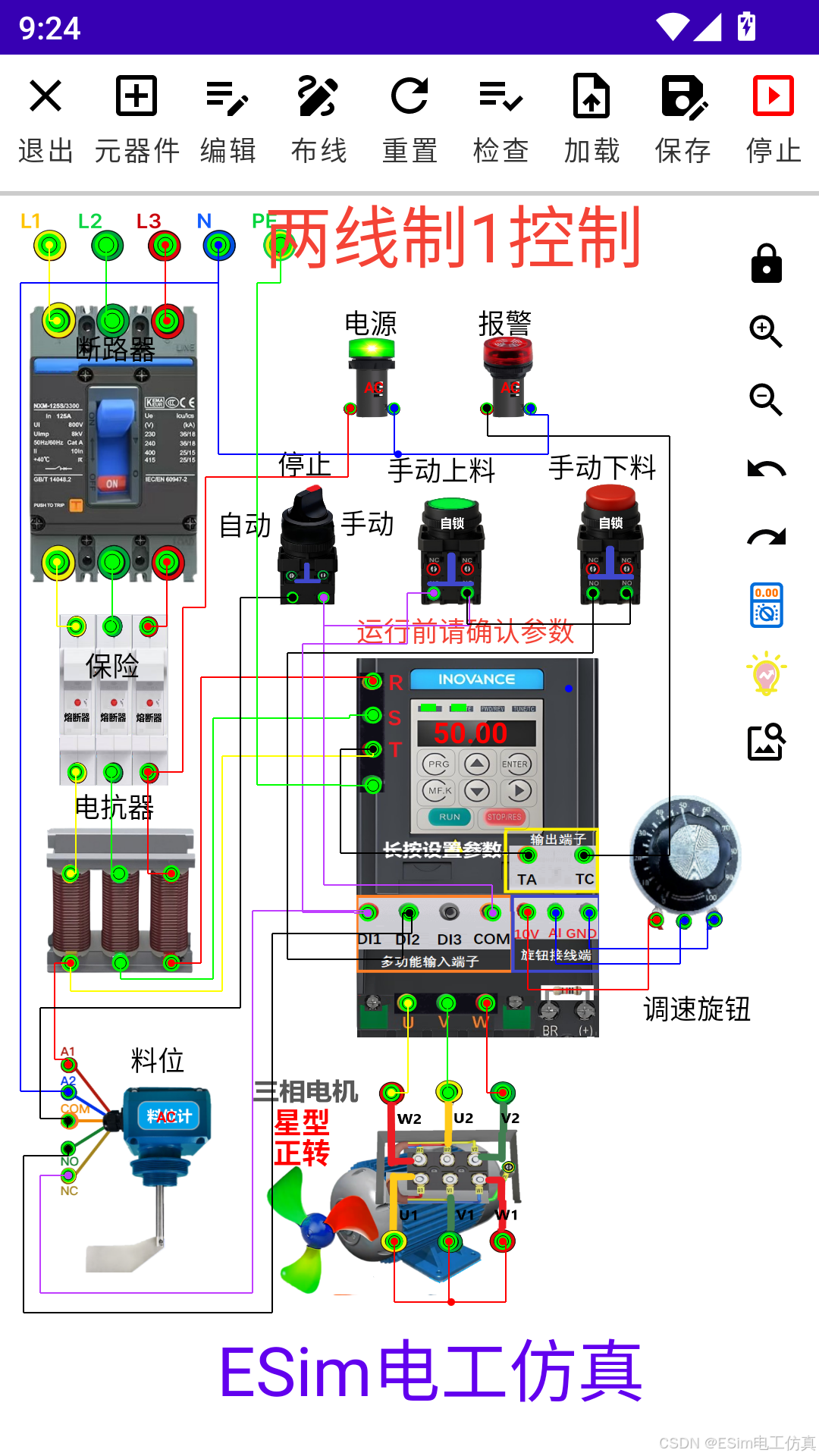

两线制控制
场景描述：使用两个外部信号（如继电器触点）分别控制变频器的启动和方向，一个触点闭合为正转，另一个闭合为反转。
仿真实现：将GreenButton（按钮）或Relay（继电器）的触点连接到MD200的指定控制端子，并设置相应参数为"两线制"模式。
特点：接线简单，适用于基本的速度控制场合。
模式区别：变频器两线制与三线制控制模式说明

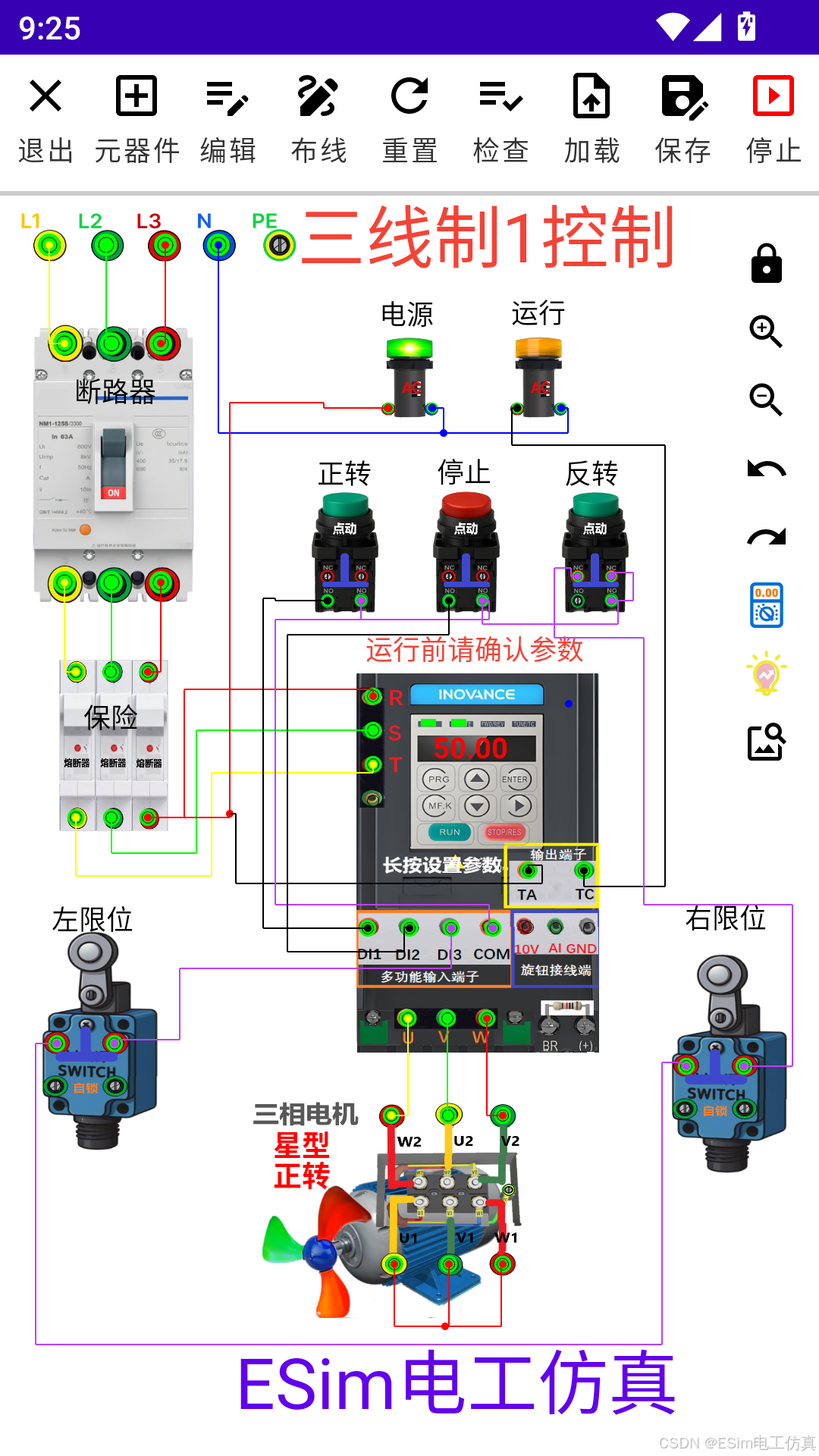

三线制控制
场景描述：模仿传统接触器控制，需要一个启动按钮（常开点）、一个停止按钮（常闭点）和一个自锁信号。
仿真实现：接线类似于电机的自锁电路，但控制对象是变频器。按下启动按钮后，变频器运行，并通过自身的一个输出触点（或由PLC）实现自锁。
特点：更符合操作习惯，安全性更高。

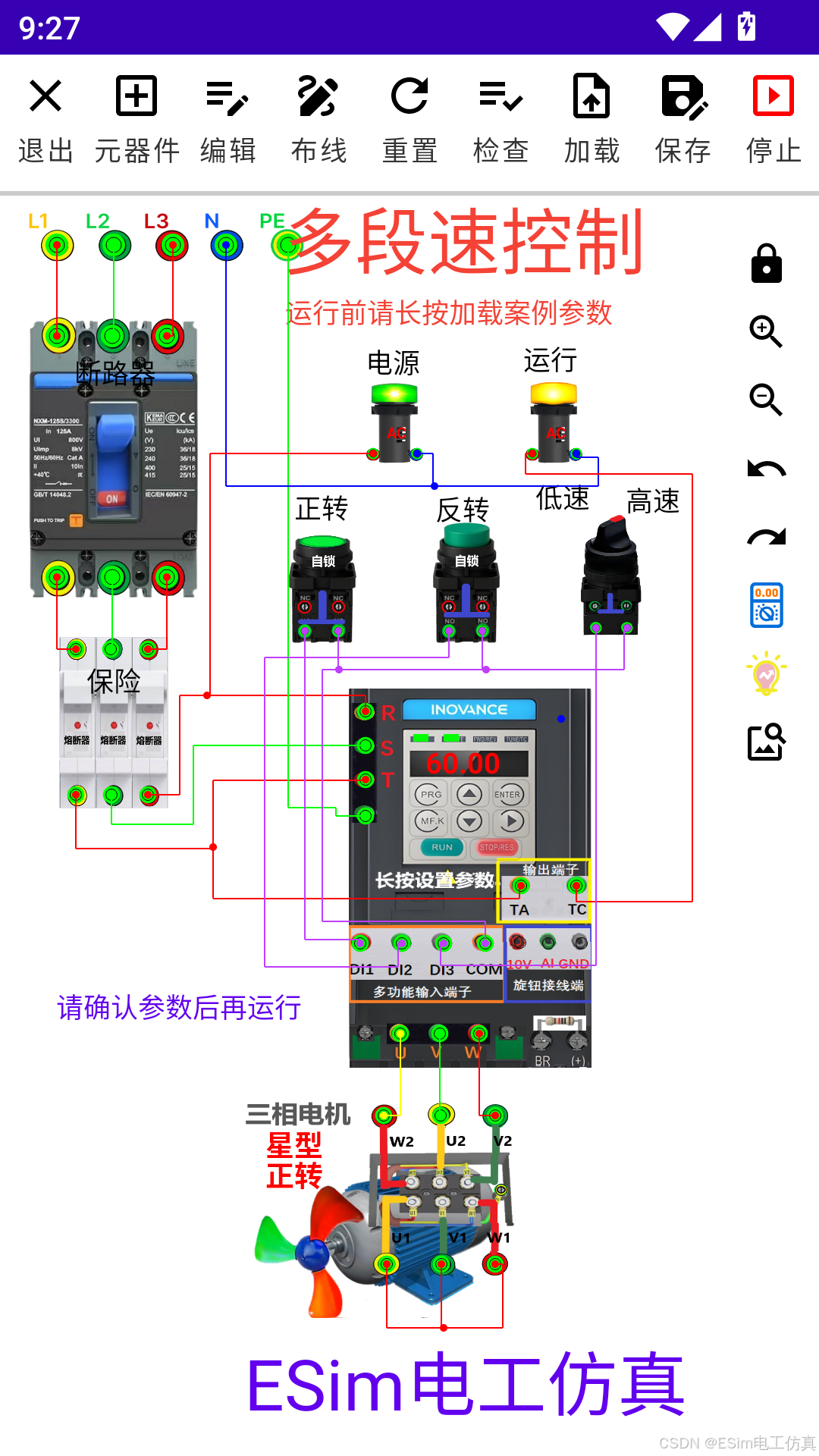

多段速控制
场景描述：通过变频器外部端子的不同组合，预置多种运行速度。例如，在纺织、传送带等设备中，需要多种固定速度。
仿真实现：使用多个SelectSwitch（选择开关）连接到MD200的多功能输入端子上。通过不同的开关组合，选择事先在参数中设定的不同频率（速度）。
学习目标：掌握如何通过数字量输入实现复杂的速度控制，是自动化生产线的基础技能。

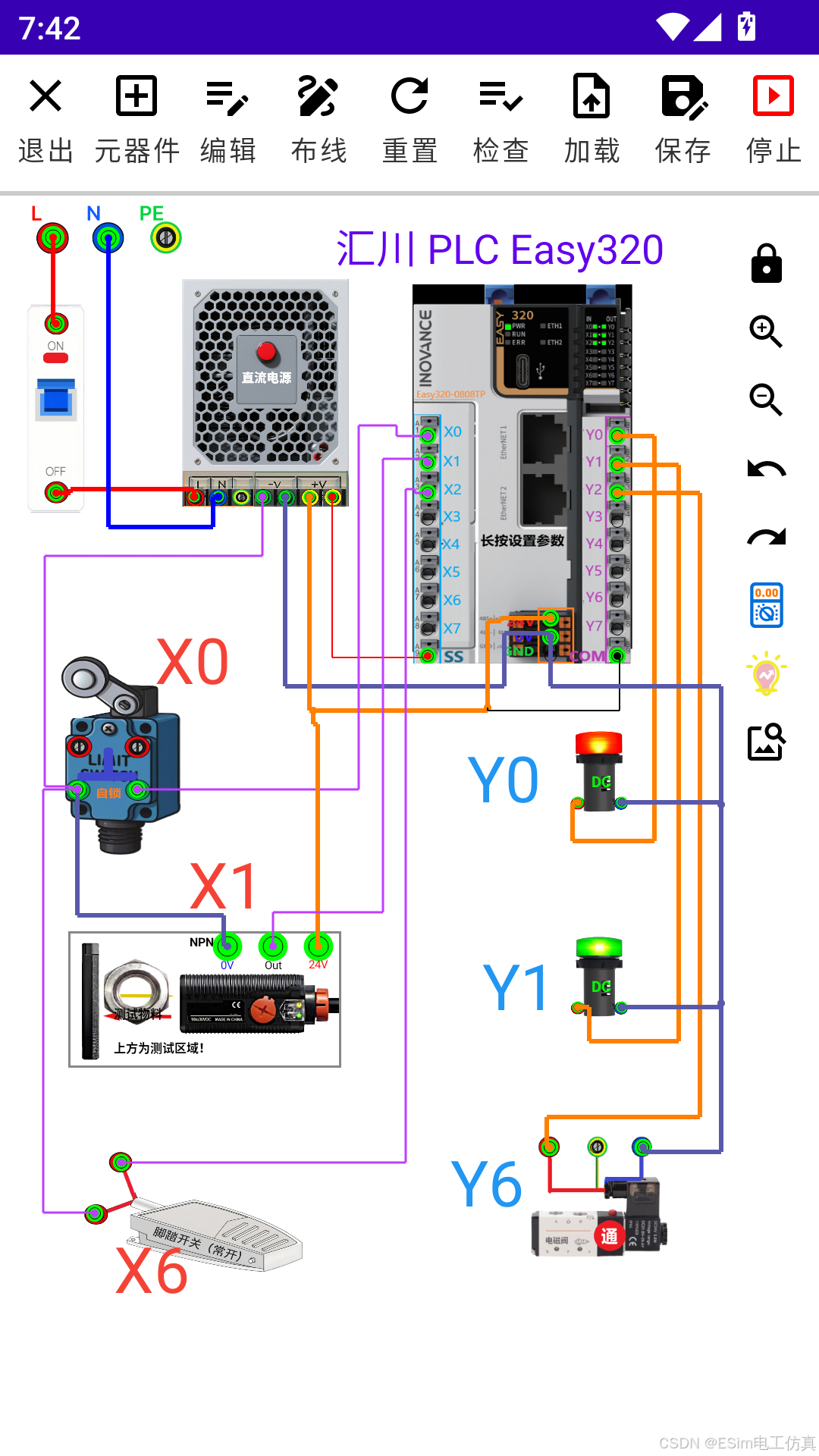

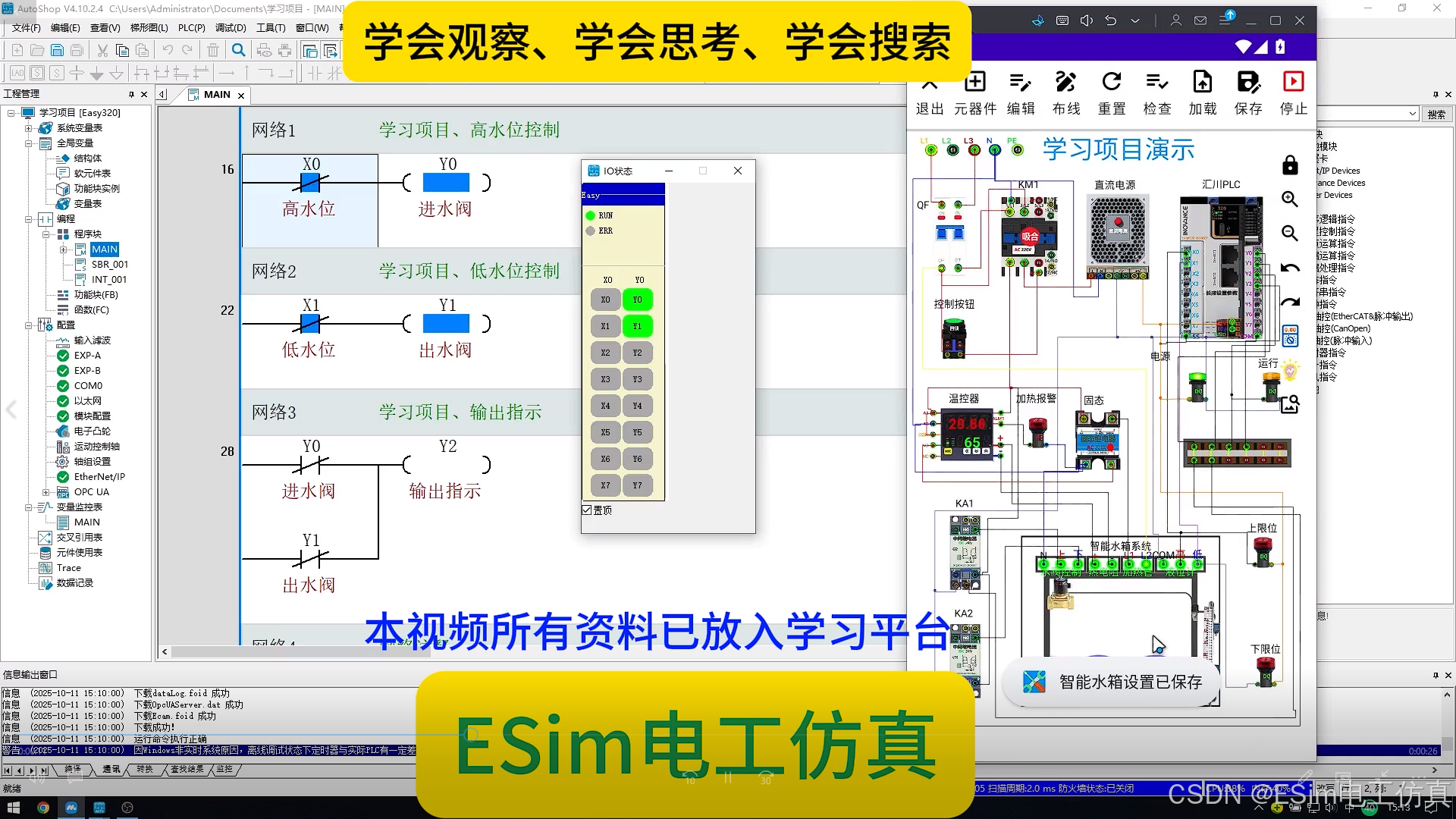

PLC仿真
场景描述：用PLC程序取代传统的继电器硬件逻辑，控制电机、指示灯等设备。
电路：PLC接线仿真• 作用：熟悉PLC的工作过程、简单编程、开关量编程练习、熟悉通讯连接等• 练习要点：梯形图的编辑、汇川PLC的简单应用、仿真软件与汇川虚拟PLC的连接等• 注意事项：连接IP地址的设置，汇川编程软件（AutoShop V4.10）的安装等
智能设备仿真

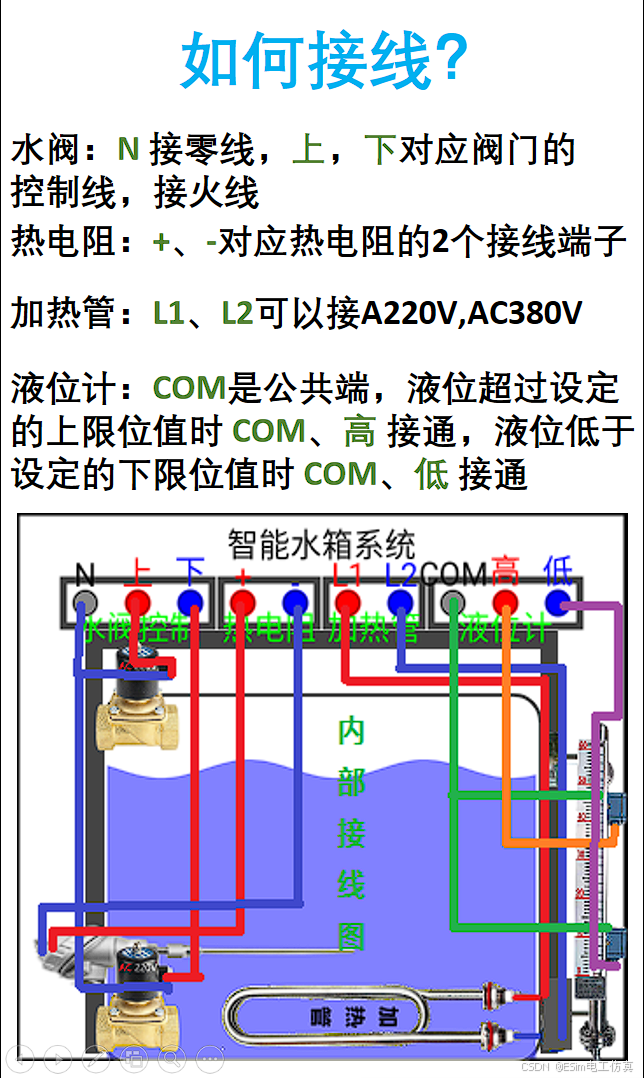

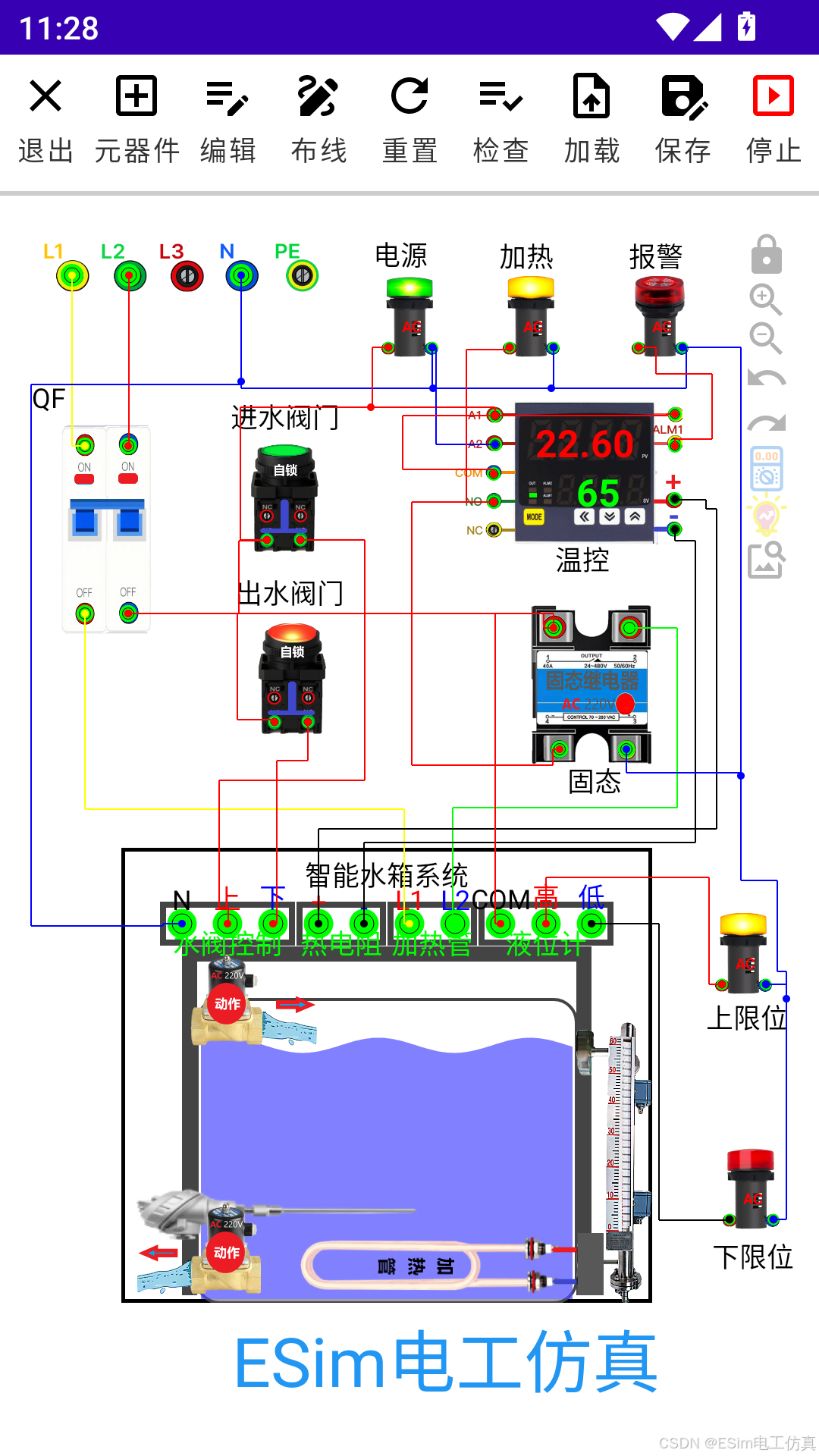

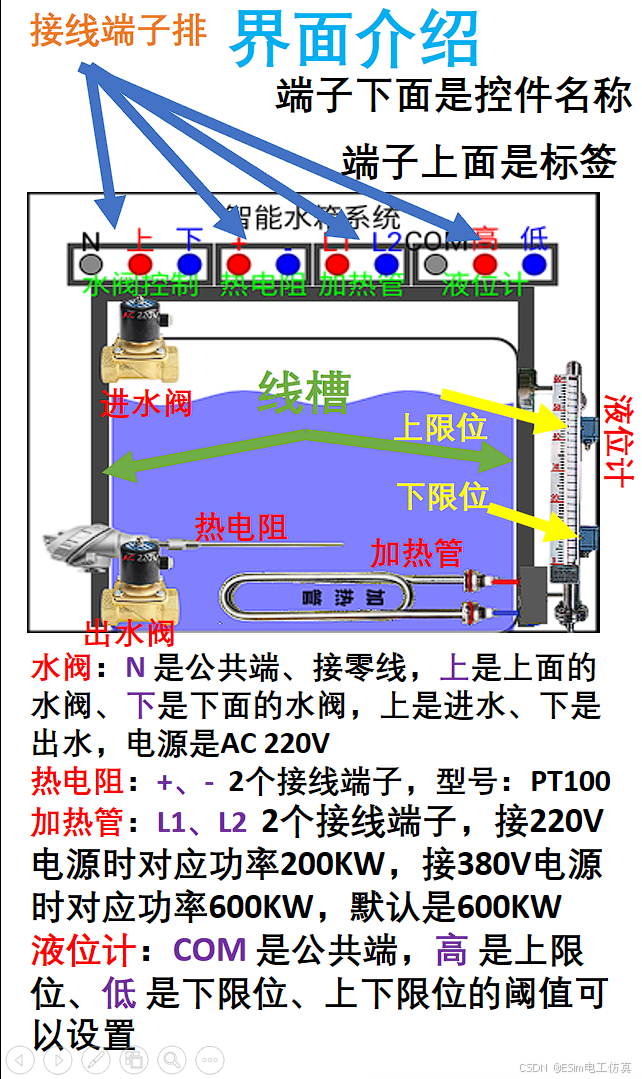

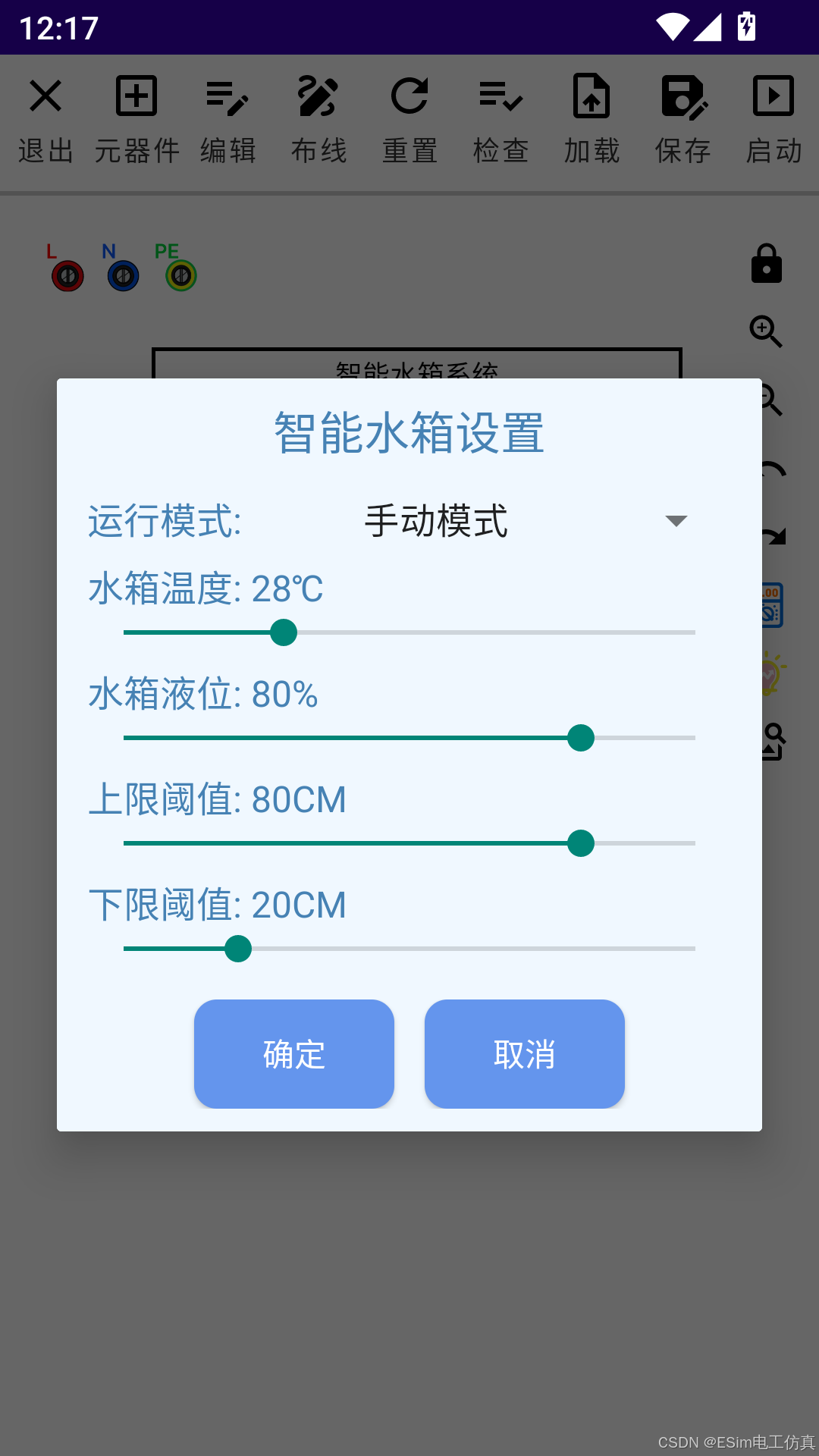

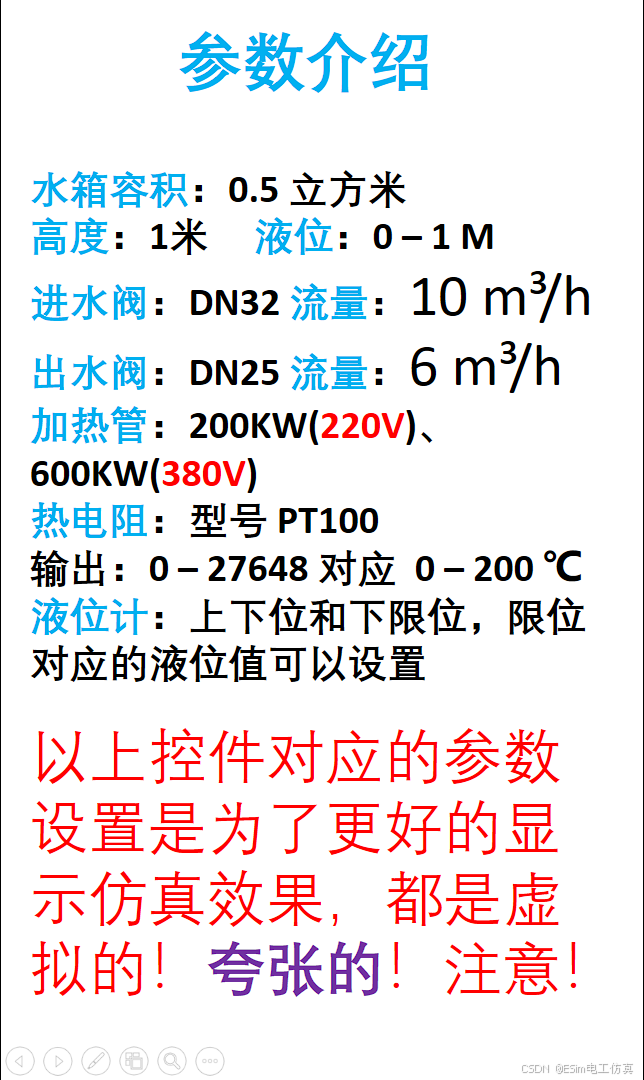

智能水箱控件
详情见下面CSDN链接：
https://blog.csdn.net/chenchuai/article/details/150548505

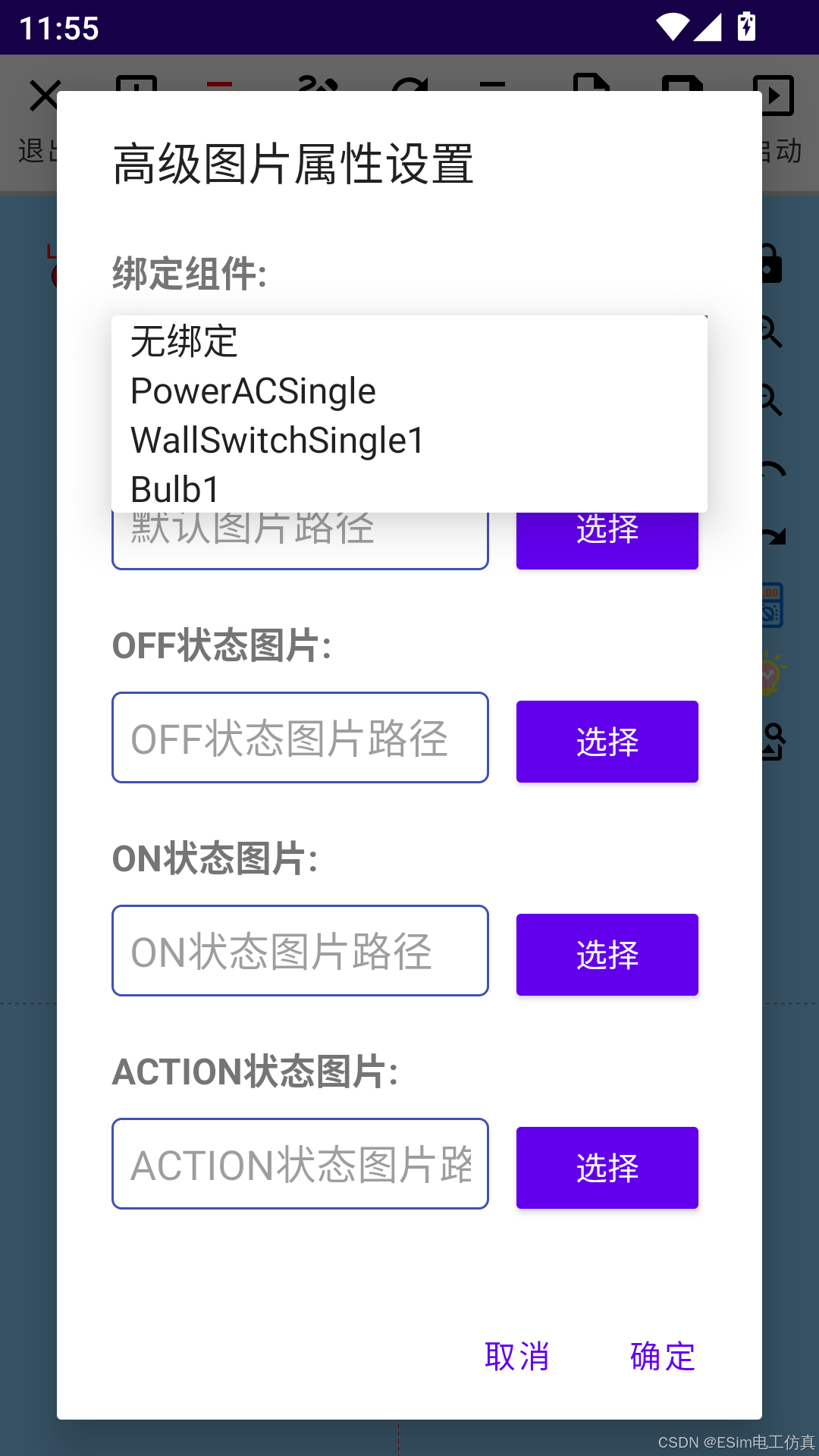

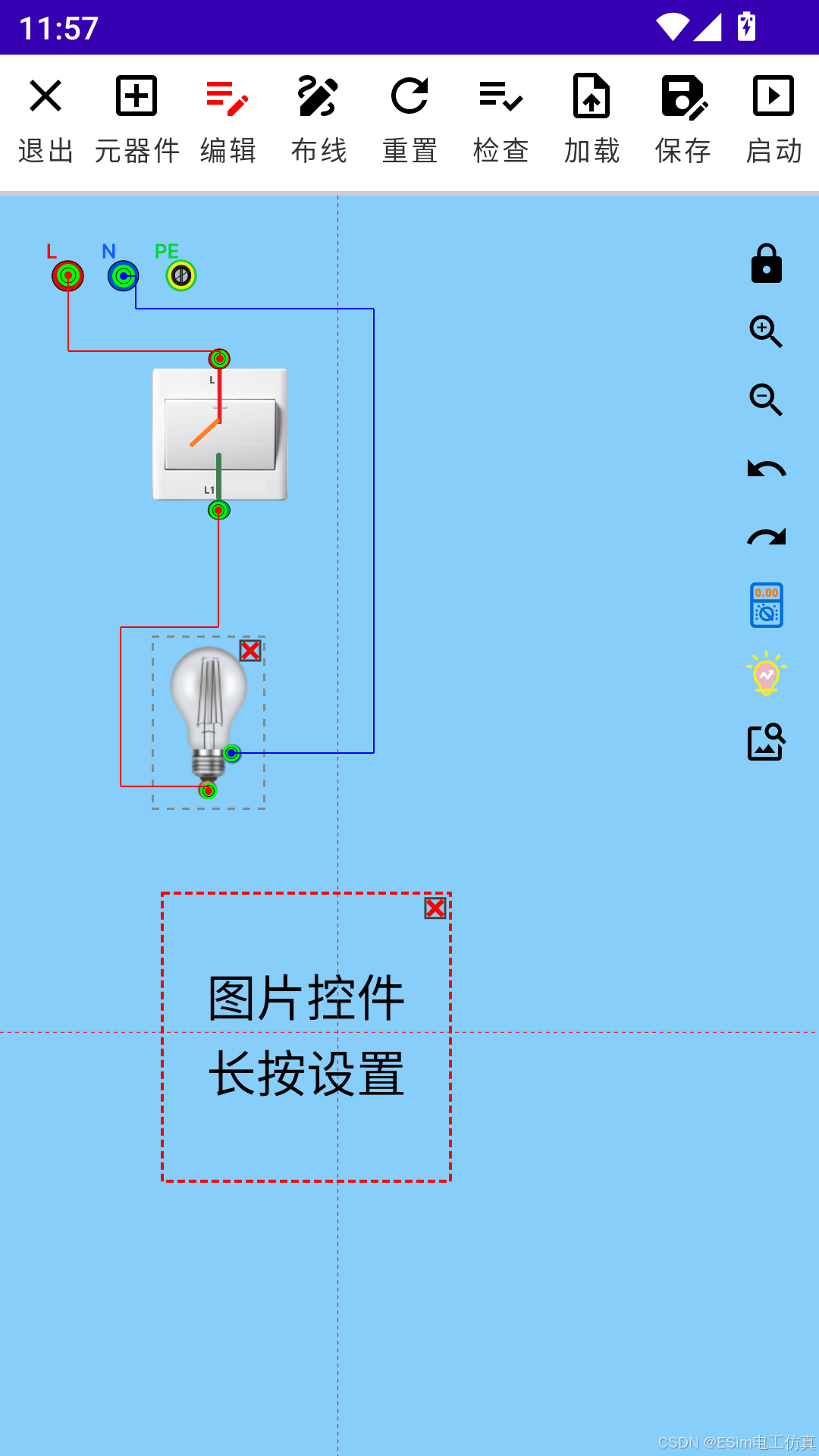

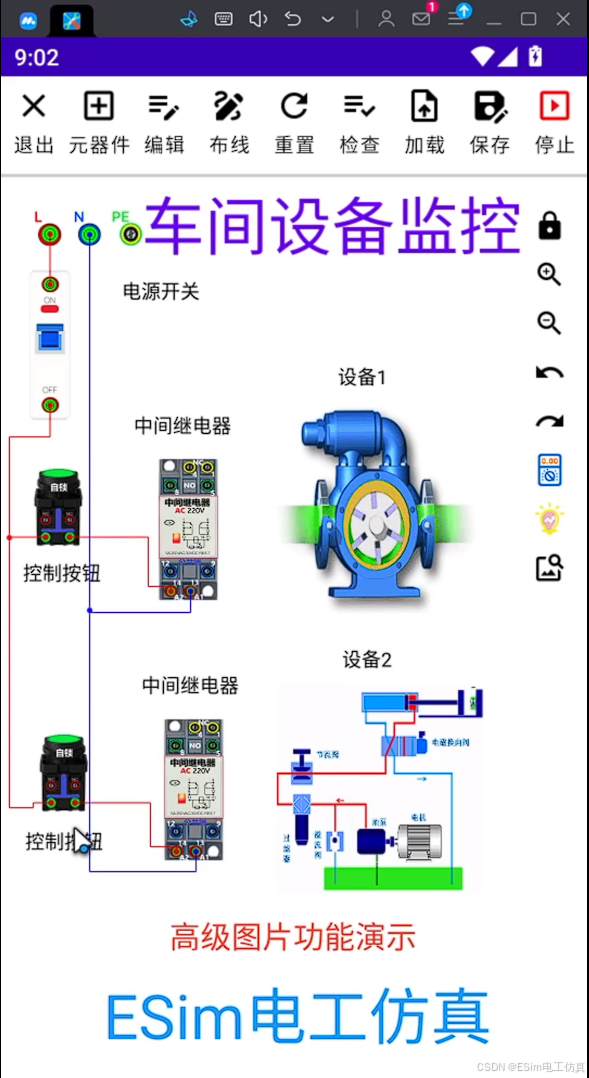

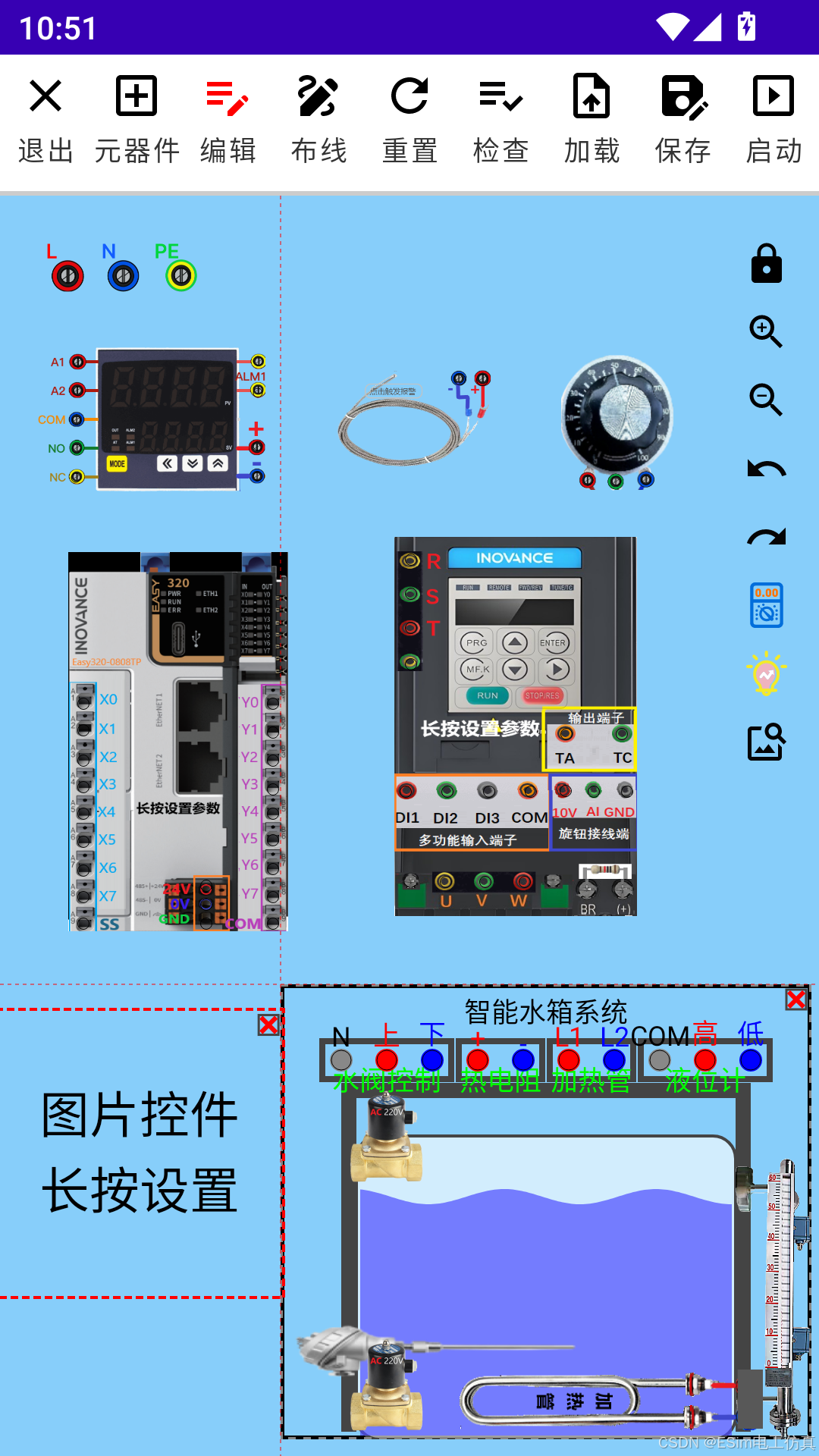

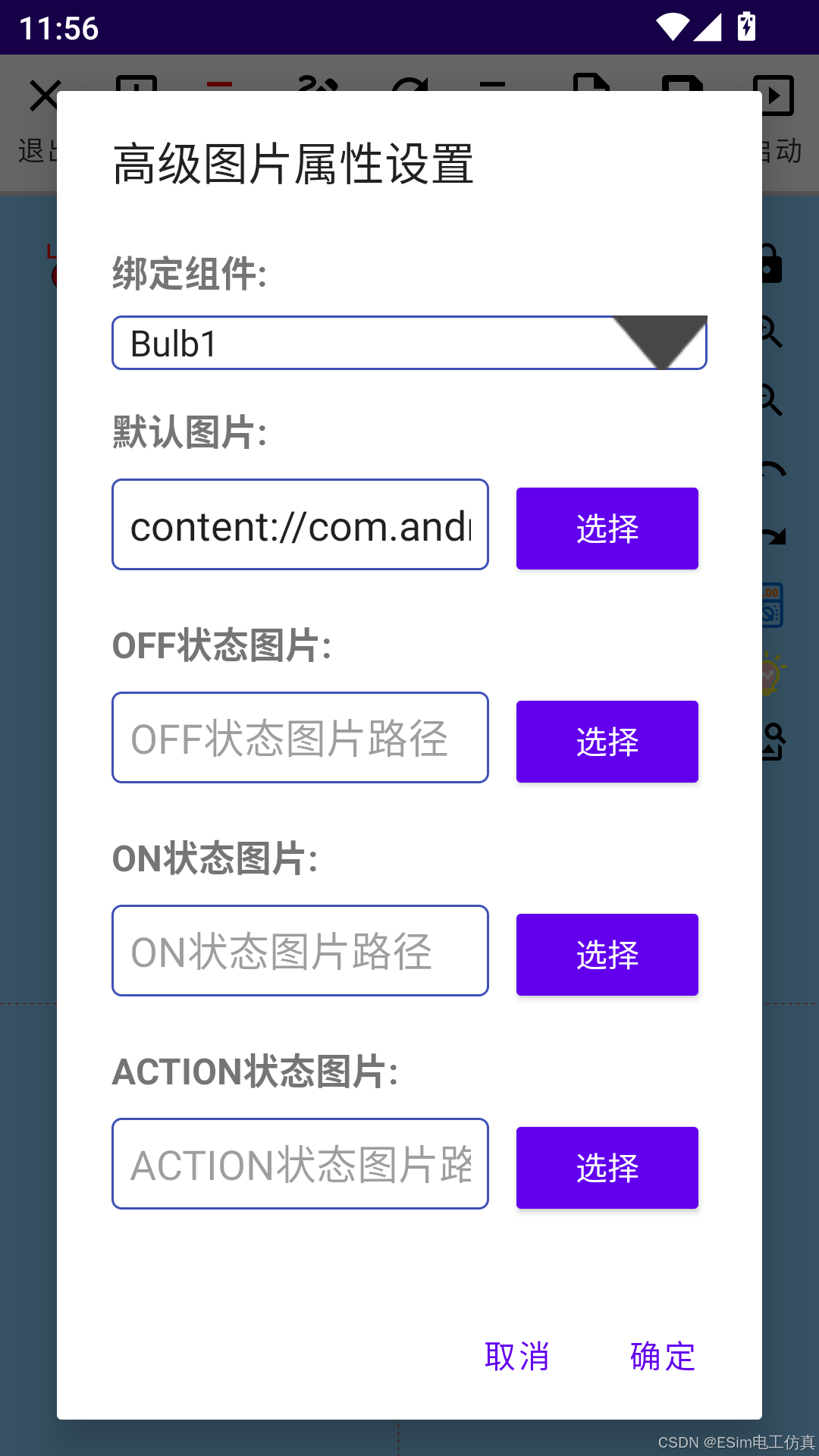

高级图片控件
编辑模式下长按图片控件可以进入图片控件参数设置页面
在设置页面可以绑定我们选择的控件，然后在选择在不同状态下需要显示的图片，不需要显示图片就留空，这样图片会随着绑定的控件状态而加载我们设置好的图片
因为ESim电工仿真没有申请权限所以部分手机加载GIF动图时可能会报错，我这时只要给赋予读取的权限就可以了,静态图片显示不需要。

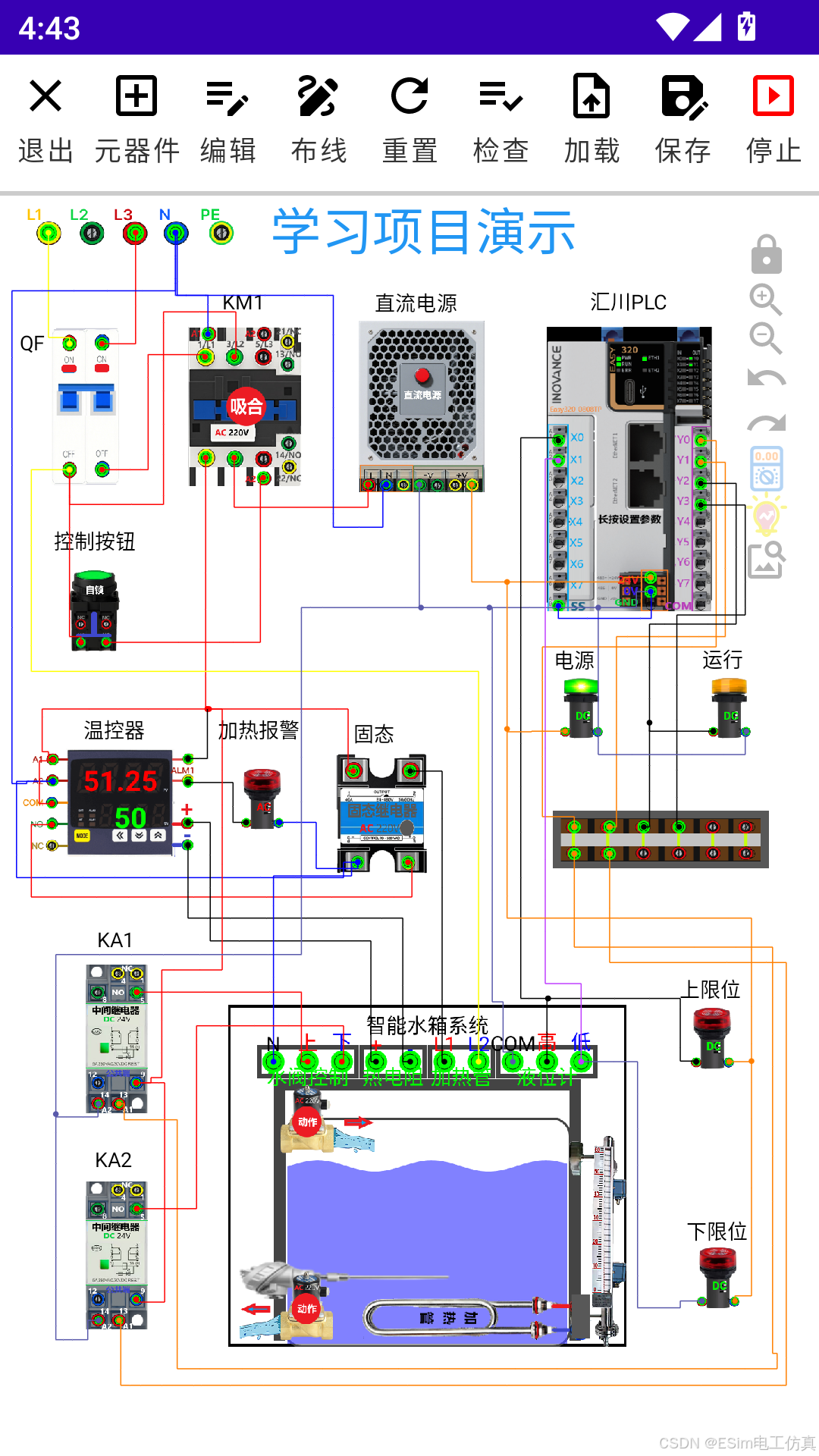

工控项目实训
工控项目实训经典案例分享
在现代工业自动化与智能制造快速发展的背景下，电工与工控技术不仅是生产系统的基石，更是推动产业升级的核心驱动力。我们学习电路原理、掌握PLC编程、理解传感器与执行器的应用，最终目标都是为了能够独立承担实际工程项目的设计、实施与维护。
然而，许多初学者甚至转行从业者常常面临一个共同困境：理论知识掌握了不少，但一旦面对真实项目，却不知从何下手------
项目该如何规划？控制方案如何设计？电气元件如何选型？线路如何布局？系统又该如何调试与优化？
传统的学习方式受限于设备成本、实训场地和安全风险，难以提供完整的项目实践环境。而真实项目中的试错成本高昂，一旦接线错误或程序逻辑有误，轻则设备损坏，重则引发安全事故。
为解决这一难题，ESim电工仿真软件应运而生。作为一款专为电工与工控学习者打造的虚拟仿真平台，ESim支持从电气原理图设计、PLC编程、元件选型到系统联调的全流程模拟，既能规避安全风险，又能高效提升实战能力。
本文将以一个典型的工业级热水供应系统项目为例，借助 ESim电工仿真软件（安卓版），完整呈现一个工控项目的"规划---设计---实施---调试---验收"全过程。通过本次实训，您将不仅掌握项目实施的方法论，更能在零风险环境中积累宝贵的"实战"经验，真正实现从"会知识"到"能做事"的跨越。
无论你是初学者，还是希望提升综合项目能力的在职工程师，相信这篇文章都将为你提供清晰的思路与实用的操作指导。
让我们一起开启这场"从理论走向项目"的进阶之旅！
故障模拟排查

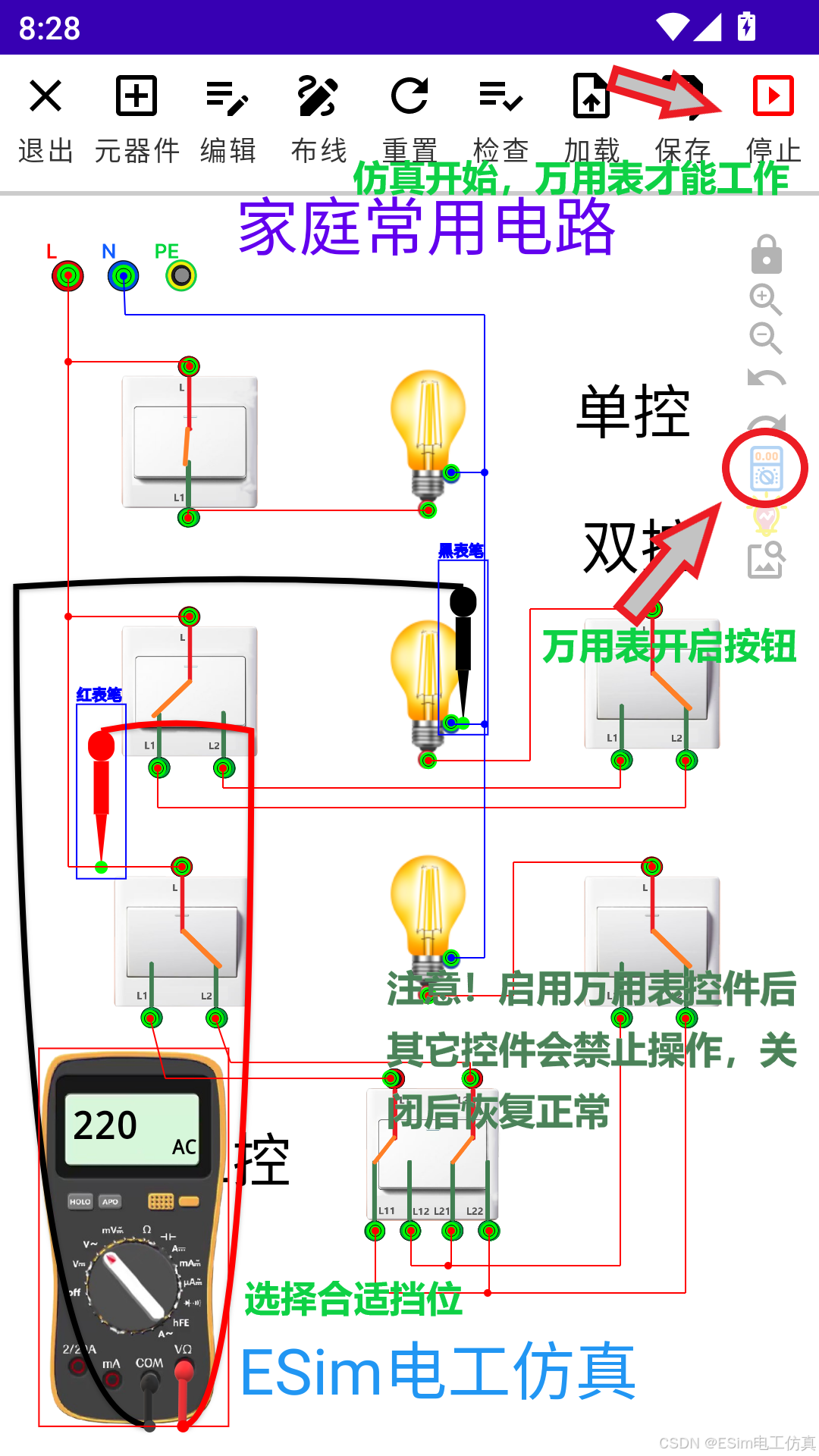

万用表
为了帮助大家更好的排查电路故障，为了让电工仿真更接近实际场景，ESim电工仿真开发了万用表控件，万用表控件提供了3个挡位供大家使用，分别是直流电压档、交流电压档和电阻档，点击挡位即可换挡。点击屏幕右侧的万用表标识即可启用和关闭万用表功能。注意启动万用表功能时屏幕上的控件是无法点击的，这样保证了电路的状态不会改变，关闭万用表功能后控件就可以正常点击了！
功能模式：
电压档：AC 交流
电压档：DC zhi'lzhil3
通断档：蜂鸣器，快速判断线路通断

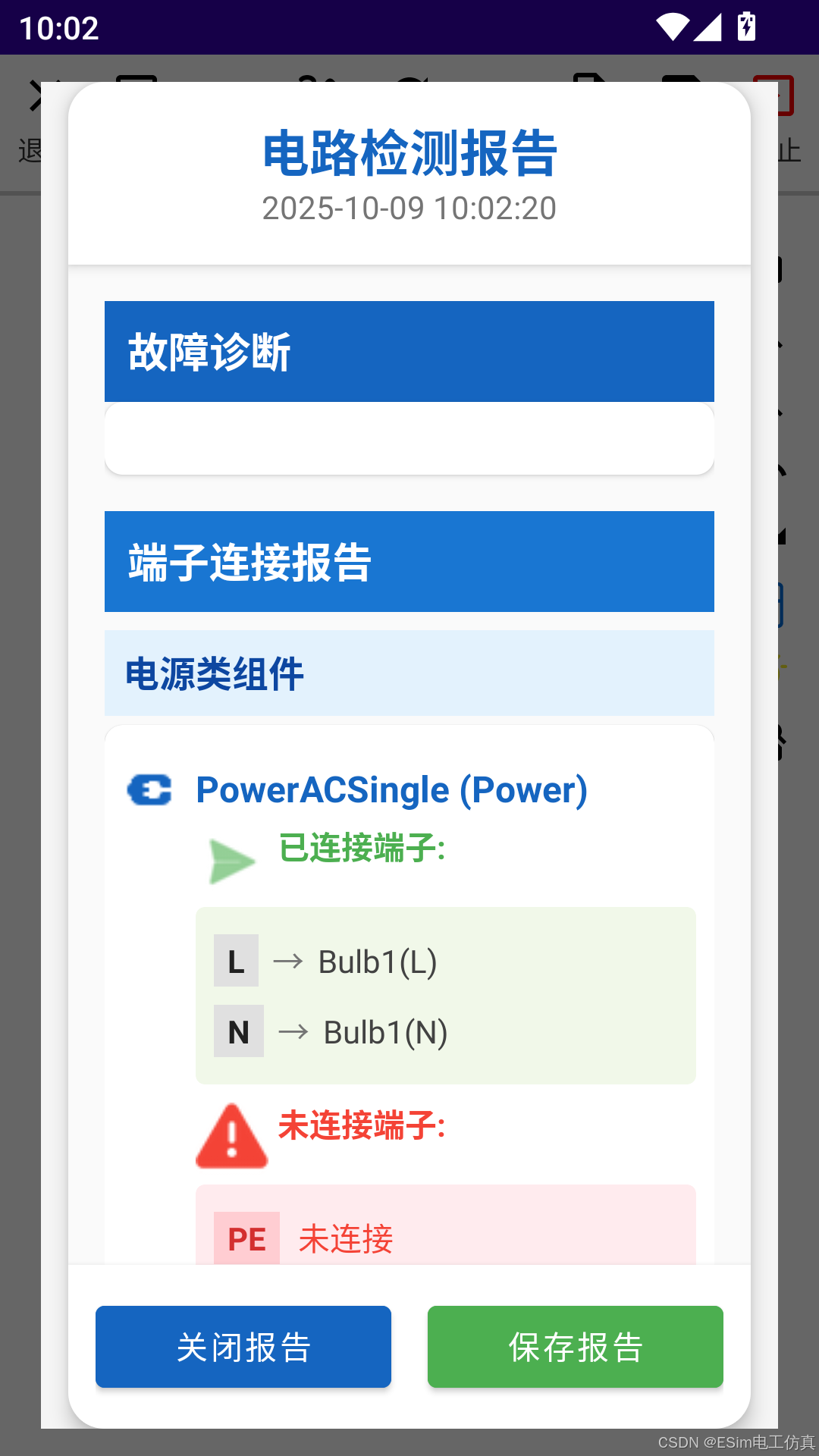

电路检查
ESim电工仿真的电路检查功能会列举出已连接和未连接的端子，供大家来判断接线的正确性！同时会判断出重大的电路故障并提示，如短路、缺相等等
故障排查的经典案例
电机不运转原因分析
