广西水资源遥测终端 广西水利遥测终端 广西用水监测遥测终端 平台，采用国标协议作为主要通讯协议，本章为HBJH-B01遥测终端机 针对广西水资源的 设参说明书；设置完成后，即可完成遥测终端机往广西水资源平台传输各种流量计数据
现场人员只需要接上流量计对应的485/232线，提供对应流量计协议，即可；
其中屏幕最后一行为 广西水资源遥测终端 广西水利遥测终端 广西用水监测遥测终端 与流量计的通讯协议，只要流量计设置参数正确，即可；
实现 全程远程调试和免费升级，以下是主要的操作，适用于以下产品

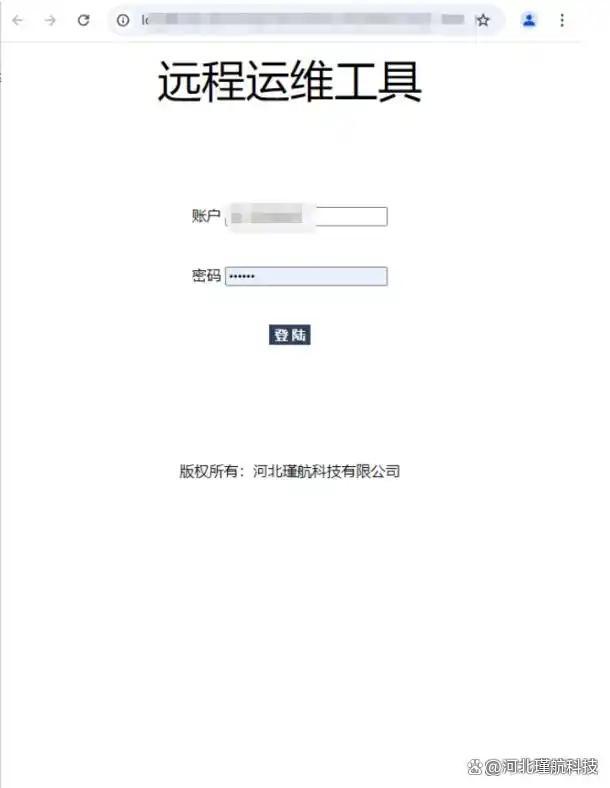

首先登录设参平台
设备支持公众号和PC网址两种远程运维方式；
公众号：只需要关注公众号，即可进行远程设参；（公众号添加参照附录Ⅱ）
PC: XXX:10006/Operation/shecanSJ/
具有严格的权限管理，根据客户注册的手机号，进行登录；只能管理自己账号下的设备；
用户名和密码 请联系供货商

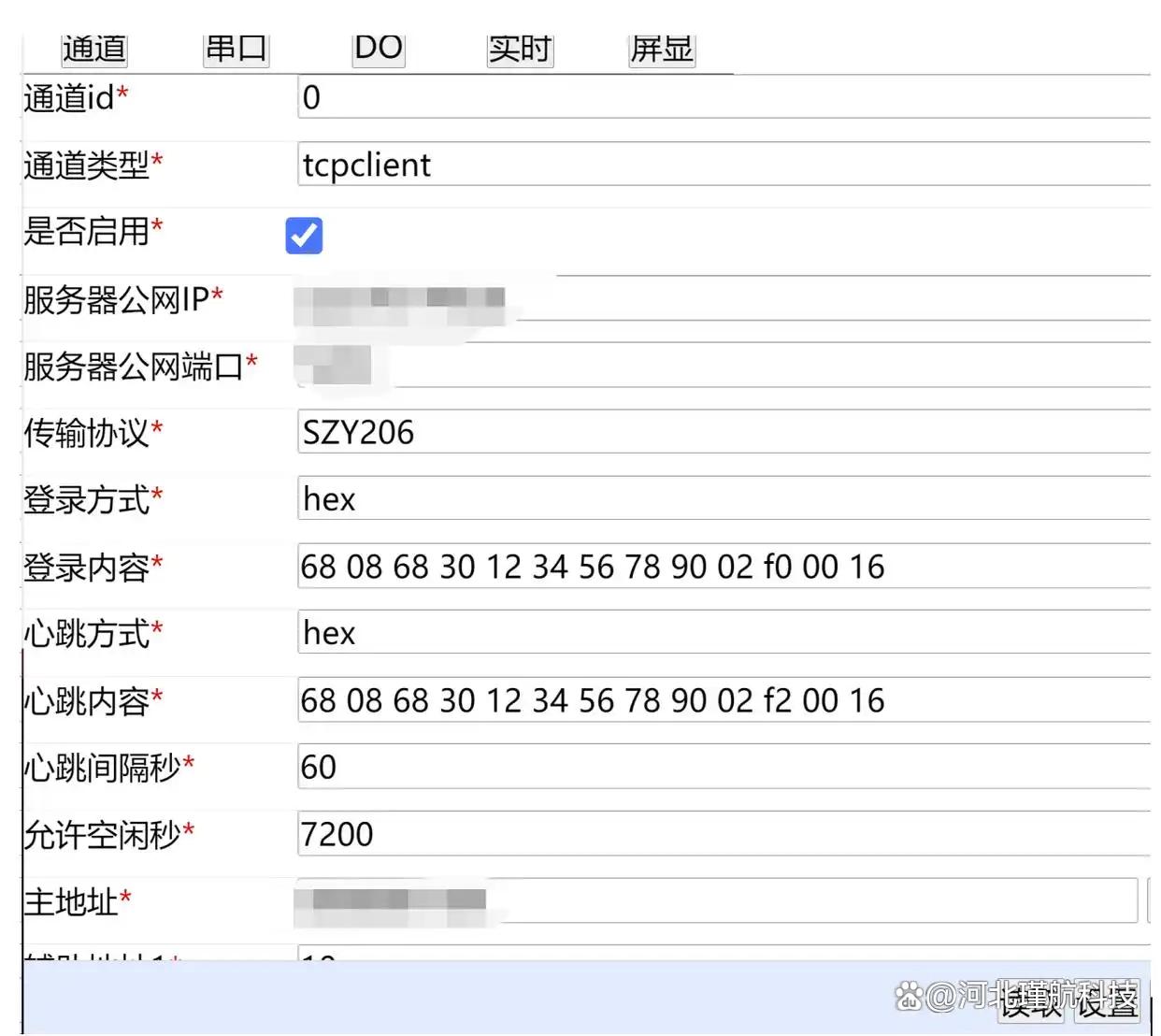

1.2设置通道信息
主要使用【服务器公网IP】和【服务器公网端口】以及 【主地址】
往省厅传输时（SZY206-2012、SZY206-2016、SL651-2014、SL427-2021等使用）：
【传输协议】：为备用，未启用
【心跳间隔秒】为：C0上报间隔；
【辅助地址1】：为中心地址
【辅助地址2】：为密码
【辅助地址4】：为上报类型1为雨量 2为水位 3为流量(个别用户支持)
【辅助地址5】：采集个数；比如三个雨量计，则设置为3(个别用户支持)
备注：变量编号需要从1开始排列，流量 瞬时在前
主地址:如果是427，206等，应当填写16进制;直接按照填写发送；
现场正式运行后，需要二次修改参数，直接修改即可不用去现场；举例：中心换IP地址或者端口号，需要新增中心等

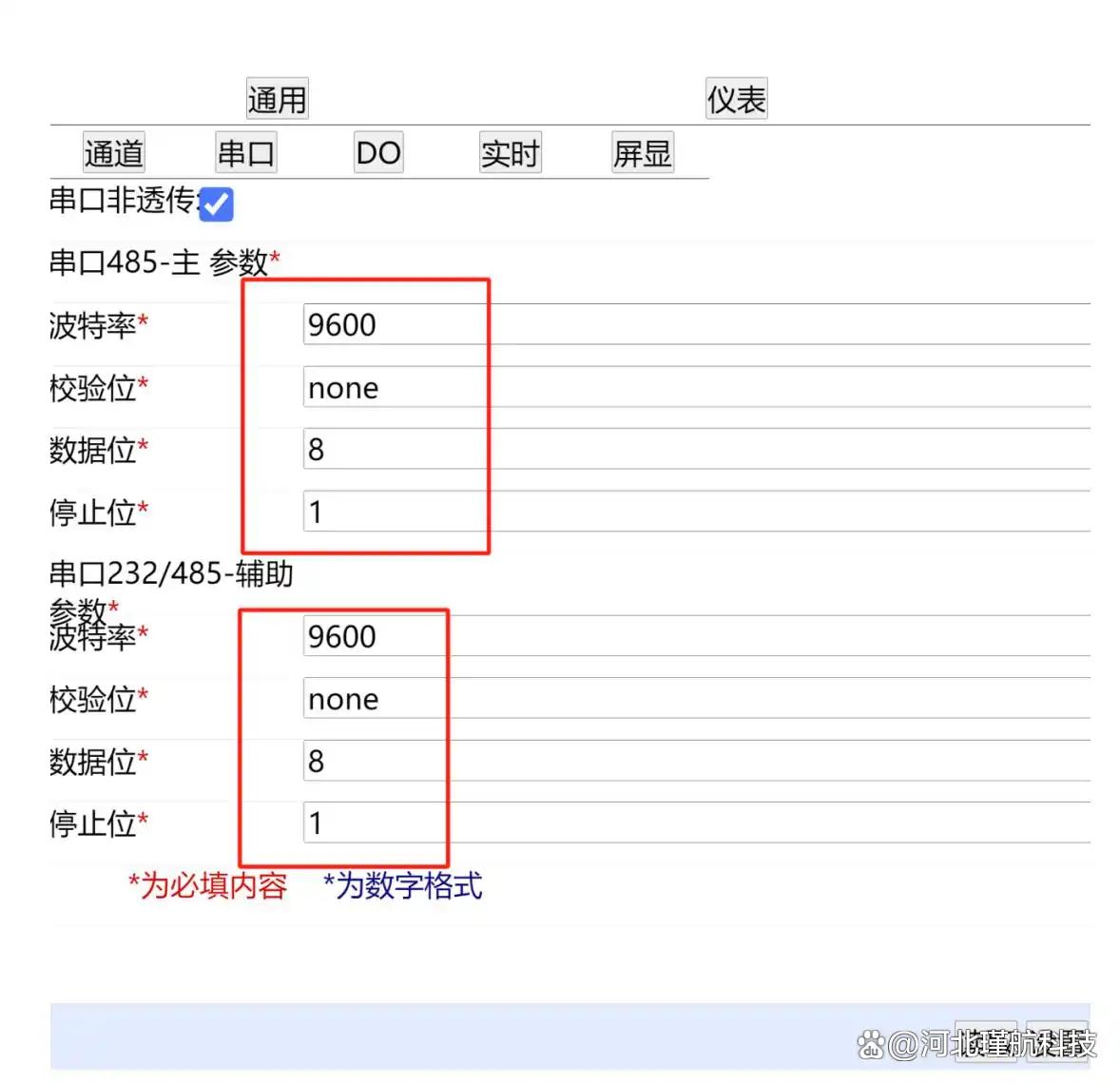

1.3串口-设置485采集口信息
主485：固定为485串口；
辅助232/485： 根据硬件批次决定，如果有指定要求，购买前联系供货商；

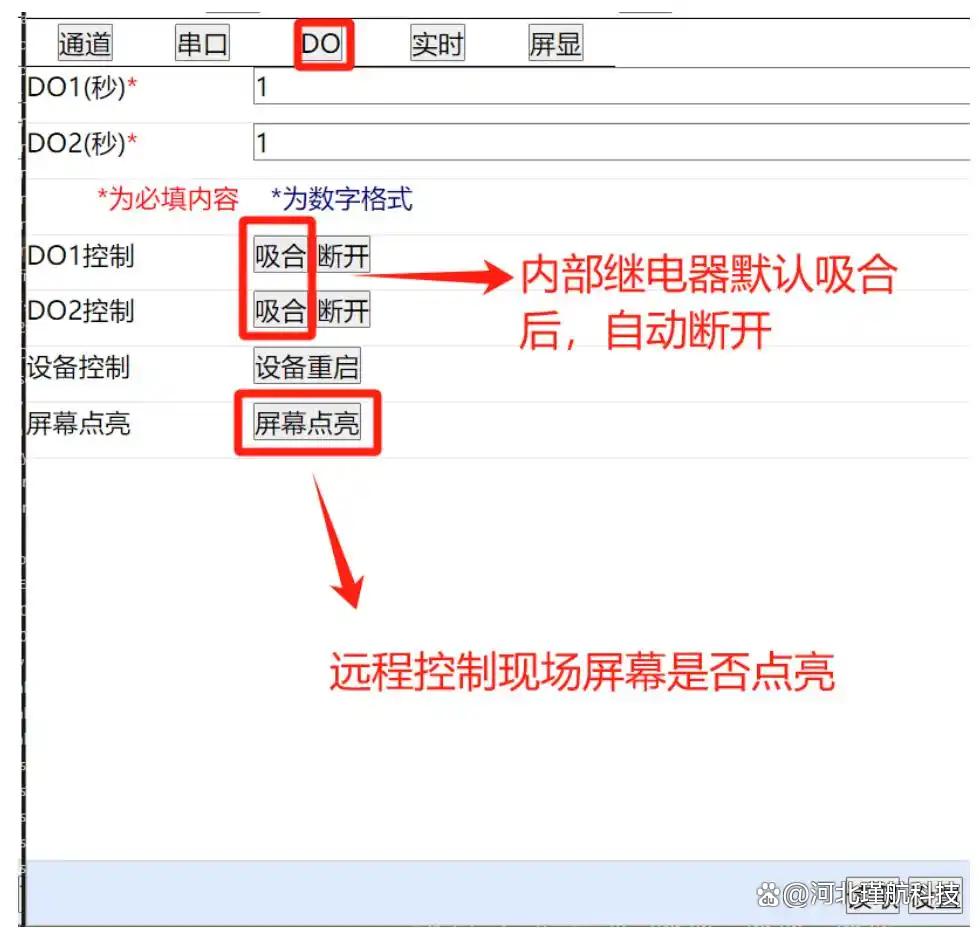

1.4 DO控制
现场控制，设备支持两路继电器控制，支持远程重启；只是简单控制，可直接通过免费远程运维工具控制；比如控制水泵、控制门禁、控制其他设备供电等；
因为DO默认为脉冲型，所以只是单击【吸合】即可，

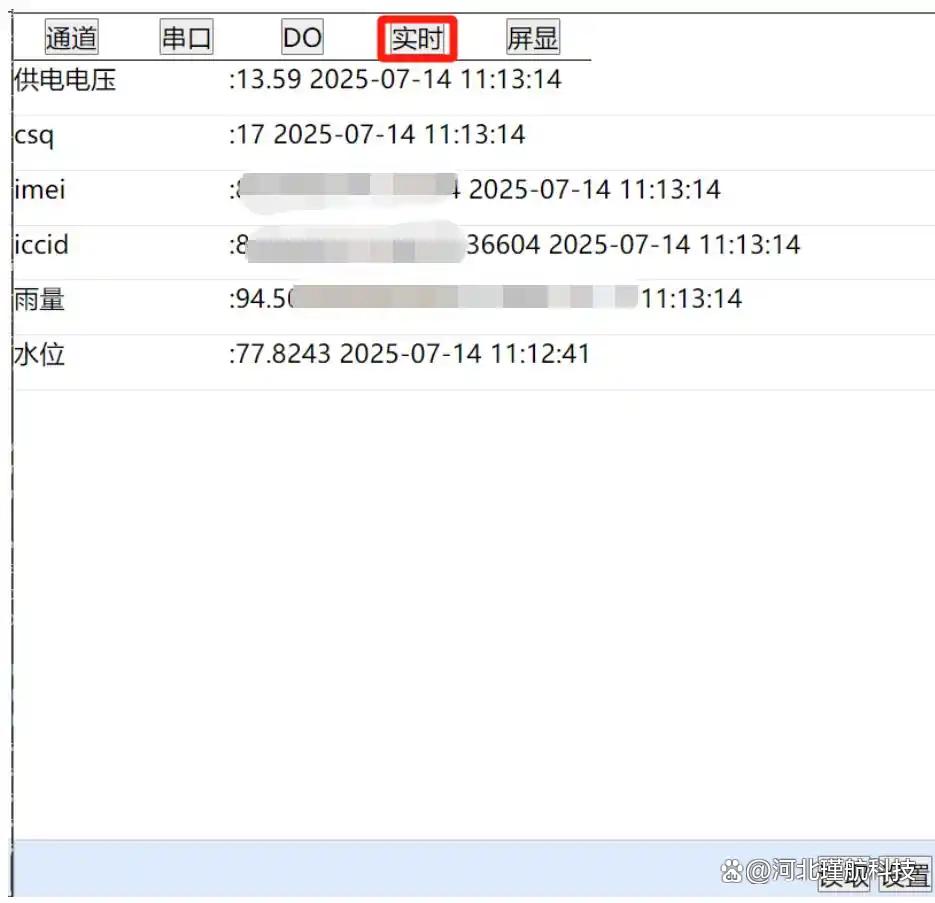

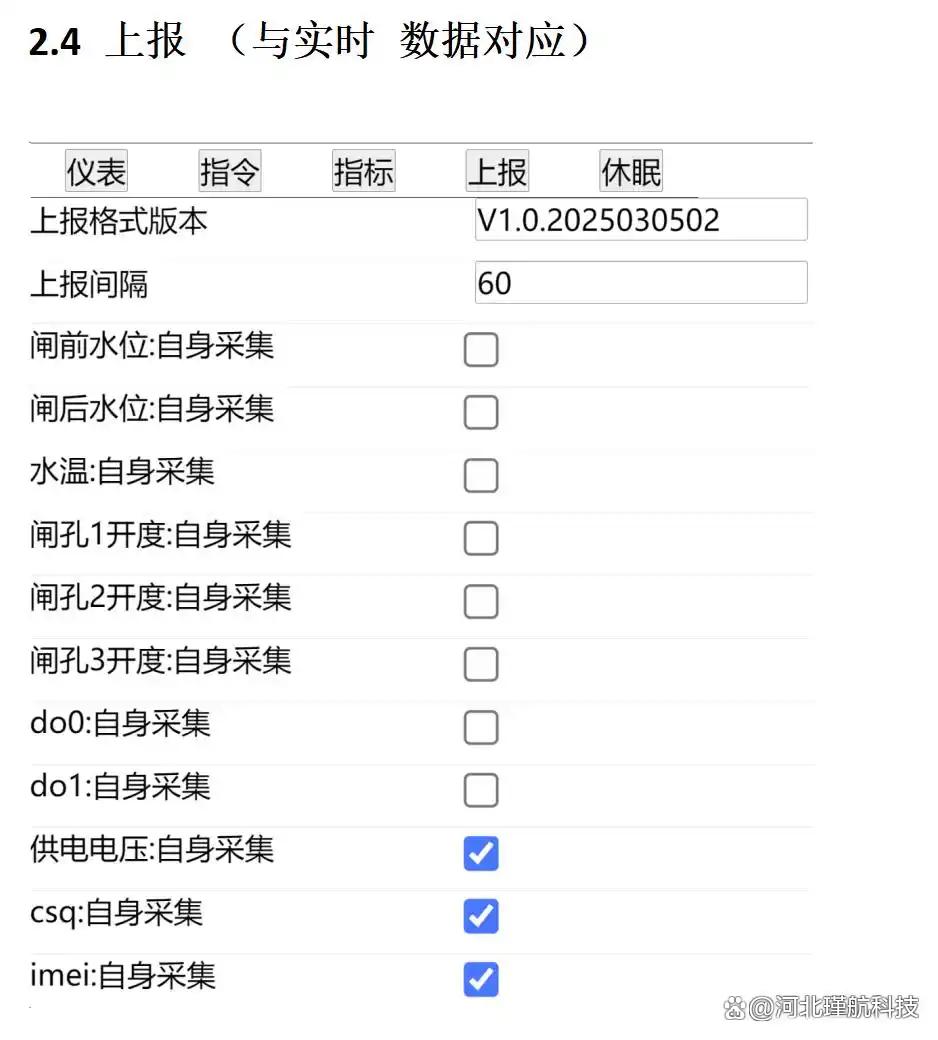

1.5 实时-数据查看（和【仪表】-【上报】对应）

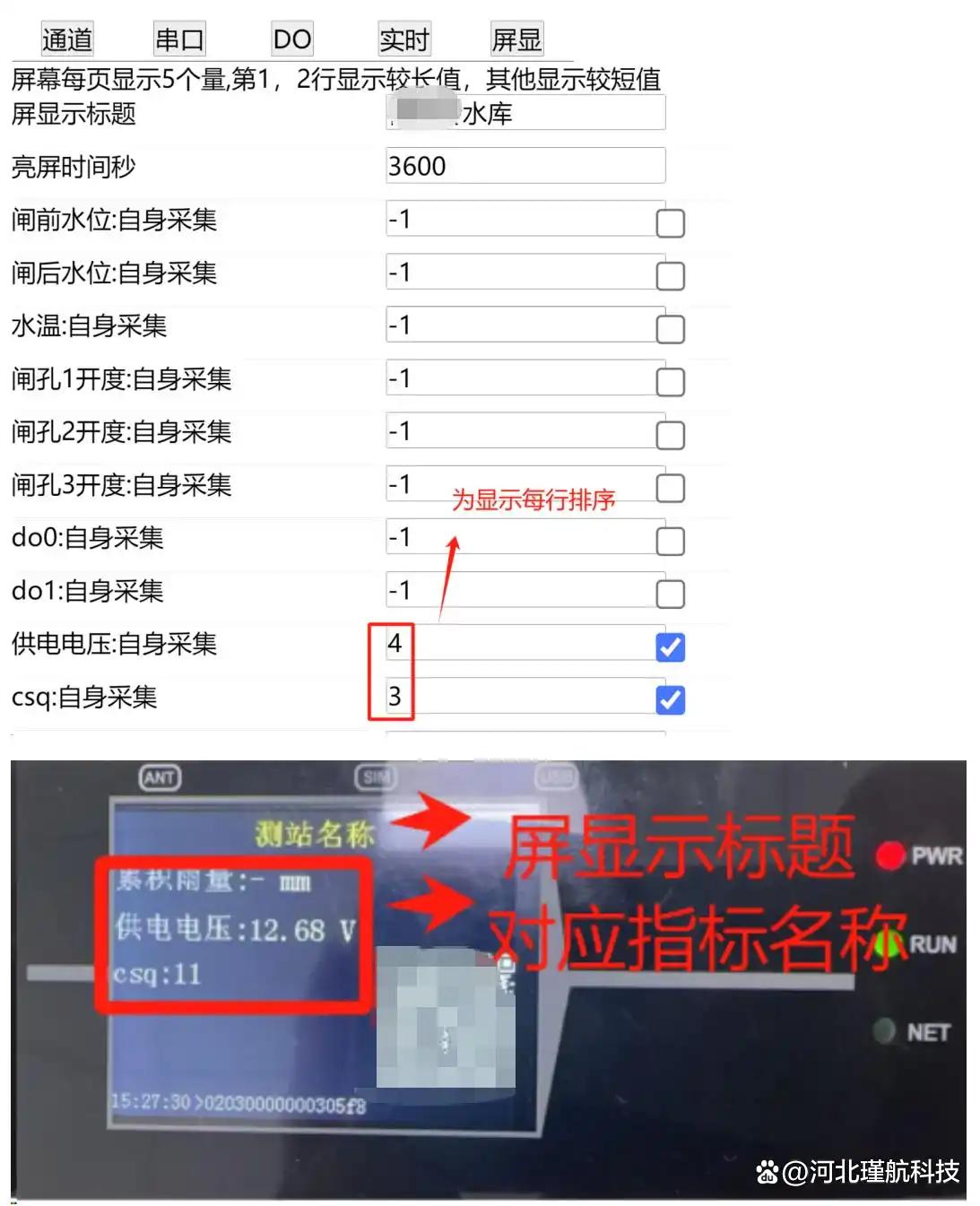

1.6 屏显
设置现场屏幕的显示内容；
流程：读取，勾选、修改要显示内容，可以勾选的为便 指标里内容
默认屏幕每次显示5行，设置多于5行会翻页；
亮屏时间：表示经过多少秒，屏幕自动关闭；
备注：屏显示标题不能超过13个汉字；超过标题不会变化；生僻字个别不能显示属于正常现象
1、485串口采集设置
注意：如果所接仪表协议已经提供给厂家，仪表部分建议直接使用【快捷添加采集仪表】；
【快捷添加采集仪表】
1、通用方式
（适用于2025-10以后版本）

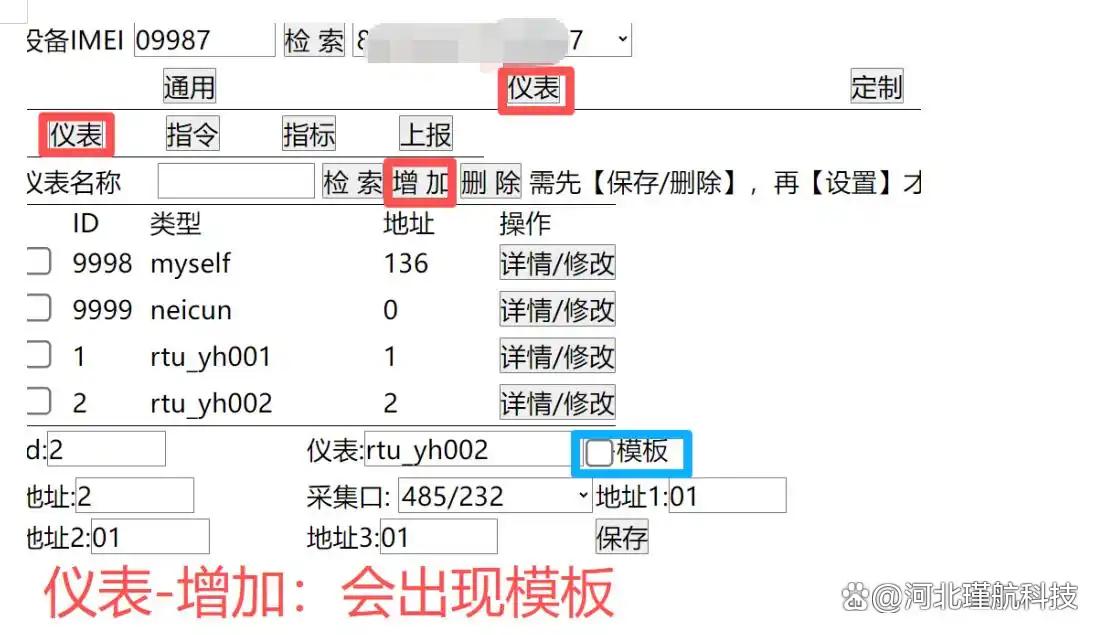

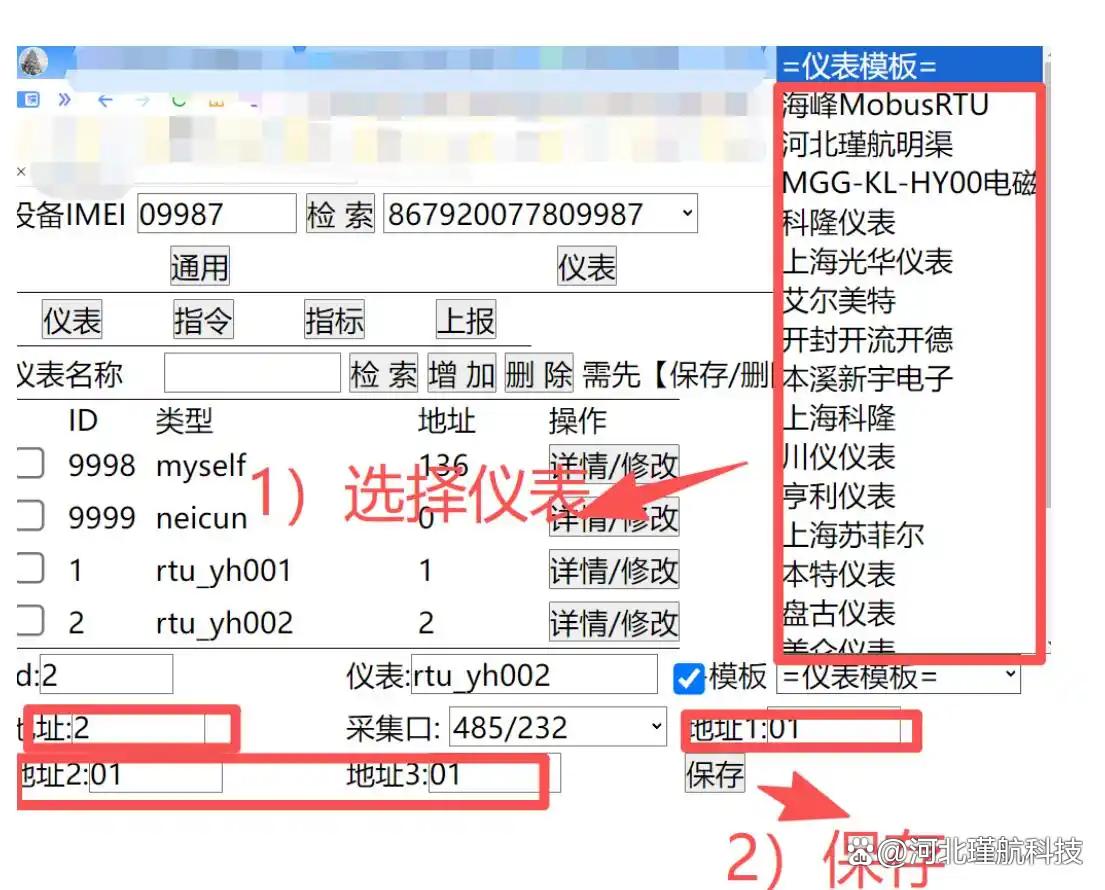

1）【仪表】-》【仪表】-》【增加】，会出现模板选项；
2）勾选模板
修改对应的地址；进行【保存】即完成了采集仪表的添加；
2、售后添加
如果已经有了一个测站配置完成，其他测站，可让售后一键复制；目前该一键设置还未对外开放；待开放，再对外公布
3、自己添加modbusRTU协议
默认第一个 232/485口为预留，如果需要启用，请联系河北瑾航科技售后；
主要设置第二个 485口；
基本思路：【仪表】-》【指令】-》【指标】；
仪表 主要用：协议，仪表地址，特殊协议可能借用地址1-5；
指令 主要用：发送【内容】【起始地址】【回应长度】；
指标 主要用：指标名、单位、数据类型、类型、起始寄存器、长度、顺序(ModbusRTU用)、公式
增加：
【读取】 -> 输入相关信息 ->【增加按钮】 ->【设置】
修改:
【读取】-> 【详情/修改】 -> 修改信息 ->【保存】 -> 【设置】
删除：
【读取】-> 选择删除项目 ->【删除】
备注：删除仪表则下面关联的 指令 和指标一并删除； 删除指令，则下面关联的指标一并删除；

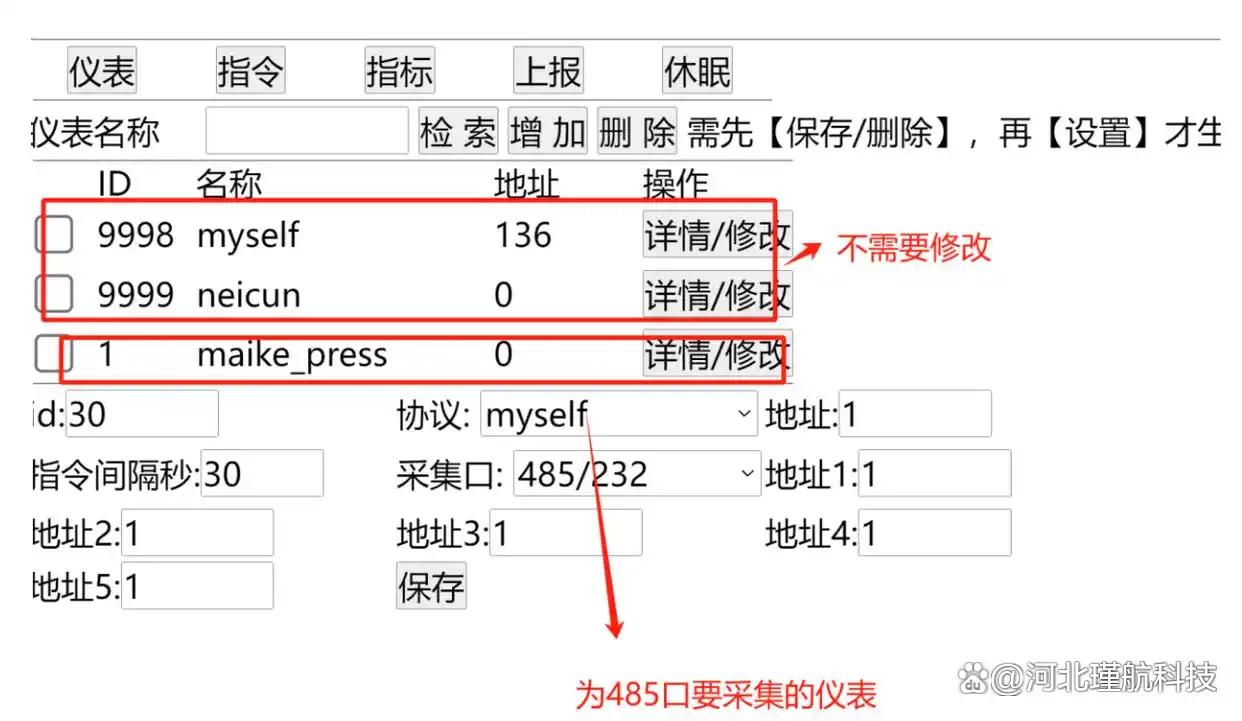

2.1仪表-采集
备注：非modbusRTU协议，一般都是出厂配置好，不要修改
2025-10-10以前版本
ModbusRTU协议，协议选择 【Modbus RTU2-10】即可；如果多个设备，可分别配置2-10；
2025-10-10以后版本；
检索部分
-1表示新版本；
-0表示2025-10-10以前版本
ModbusRTU协议，协议填写 rtu_XXXX/rtu1_XXXX；XXX为名称不支持中文；
rtu_XXX crc校验 低前高后
rtu1_XXX crc校验 高前低后
地址：为modbus RTU地址；其他预留
myself协议，设备自身采集的指标，比如电池电压、脉冲雨量计采集等

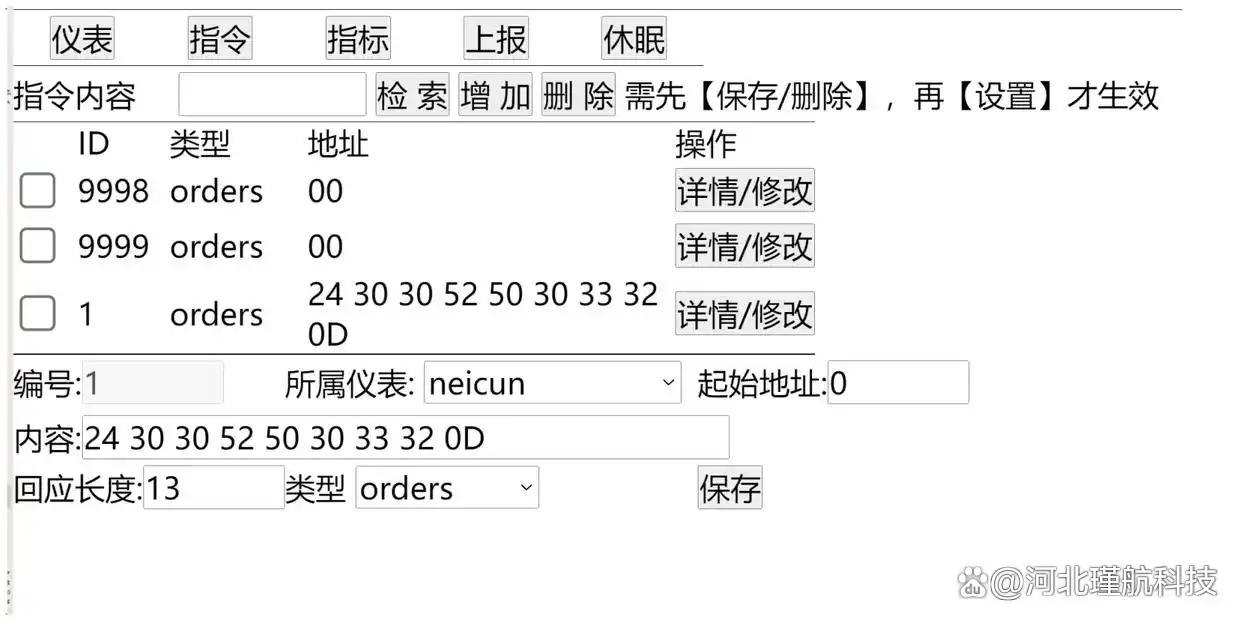

2.2 指令 下发指令
备注：非modbus RTU不要修改，一般内置好了；
为485口往下发送指令，以及回应长度（总包长度，解析作为判断）；
起始地址：解析寄存器地址；（modbusRTU用）
类型：默认orders，不要改
2.3 指标 采集量
注意：指标变化会引起 【屏幕】和【上报】的内容，尤其删除，需谨慎操作，需要先取消该指标在【屏幕】和【上报】；
忽略：非ModbusRTU指令，仪表部分会显示ModbusRTU11；
指标名:【屏幕】、【上报】指标名称
单位:【屏幕】上显示
数据类型、类型、起始寄存器、开始位、长度；只在modbusRTU上用；
数据类型:Tint16\Tuint16\Tint\Tuint\TLong\Tbyte\Tfloat\TBCD\TChar
类型:默认字节即可
起始寄存器:和【指令】起始寄存器有关联;
开始位：默认为 0
长度:该指标对应的字节长度
顺序:E1234\E4321\E2143\E3412
公式: {'method':'a90013*0.5+2000','vars':['90013']} 公式详细查看附录Ⅴ
90013:为变量的编号；
method公式：运行时，【a+变量编号】表示这个变量的原始值
比如举例中：表示 编号为 90013 的指标原始值缩小0.5倍，然后加上2000；
原始值解析为 100时，计算后的值为 2050，作为该指标的值;

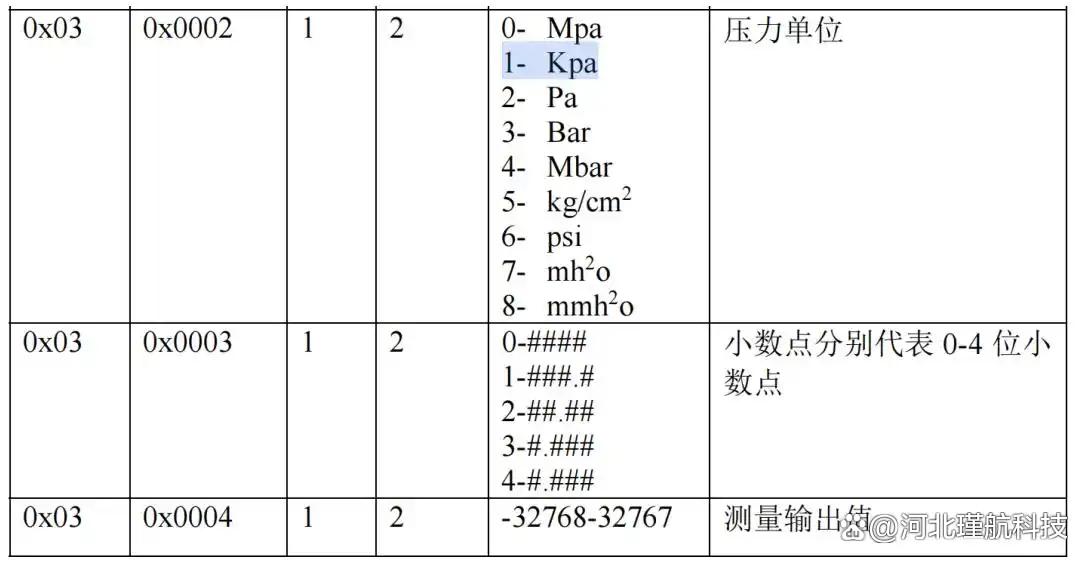

举例：某压力变送器
其中添加变量id=2配置为测量输出值、id=3配置为压力单位、id=4配置为小数点
则压力的值计算公式为
{'method':'a2*(0.001**(a3-1))*(0.1**a4)','vars':['2','3','4']}
数值单位KPa
查表法
最大值为88880表示该指标采用 查表法支持通过查表法进行转换，比如三角堰等
注意：先查表再公式
解释：

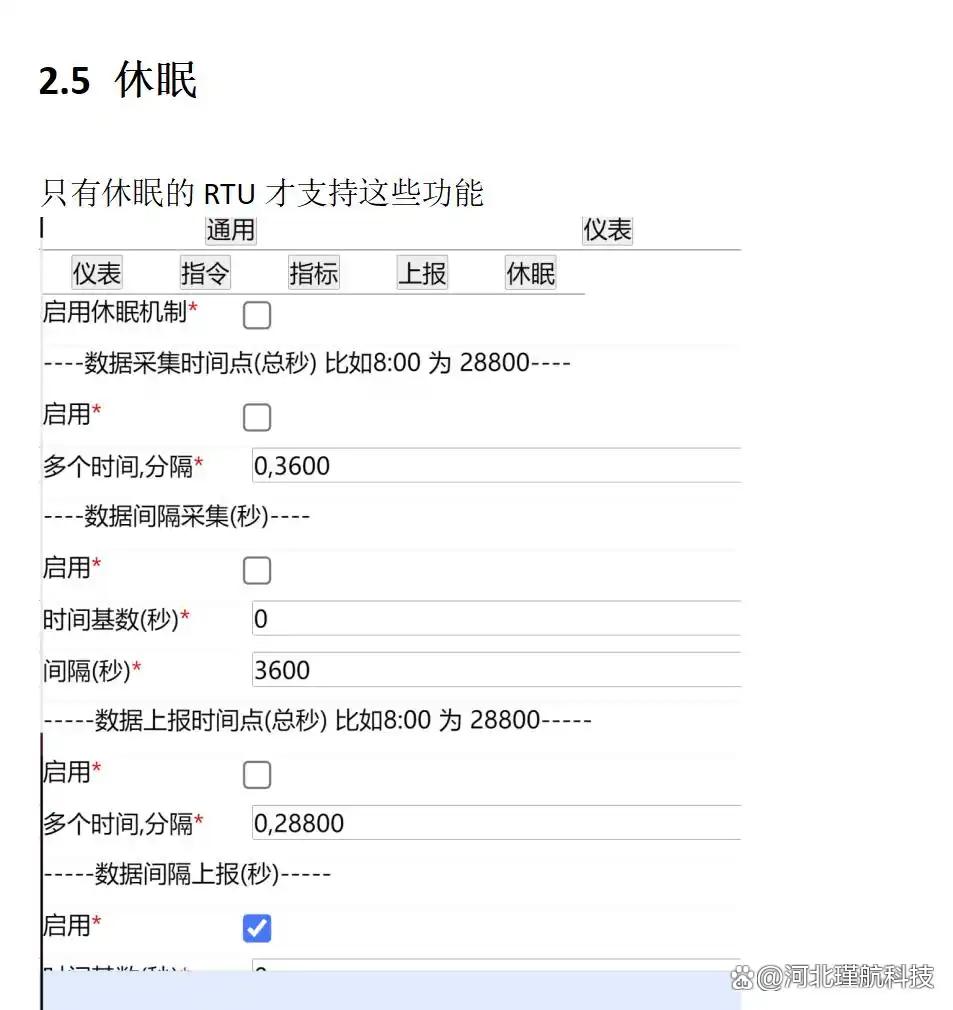

数据采集(不上网):支持定时采集和间隔采集
上网:分为定点休眠和间隔休眠
数据触发上报：写变量id（保留属于定制）
苏醒触发控制：苏醒自动触发继电器
注意：数据采集间隔应该小于或者等于数据上报间隔，一般为倍数
3、设备灯指示：
3.1 A03/B01系列指示灯
电源（power）：
非C01：上电即亮；
C01:休眠时，不亮
Run:Net 灯亮时间比例
1:1 正常上网
0:1 飞行模式
4:1 SIM卡未识别
1:4 信号质量不好<8
同时亮同时灭:注册网络失败，卡欠费或者锁卡
第二章 设备接线

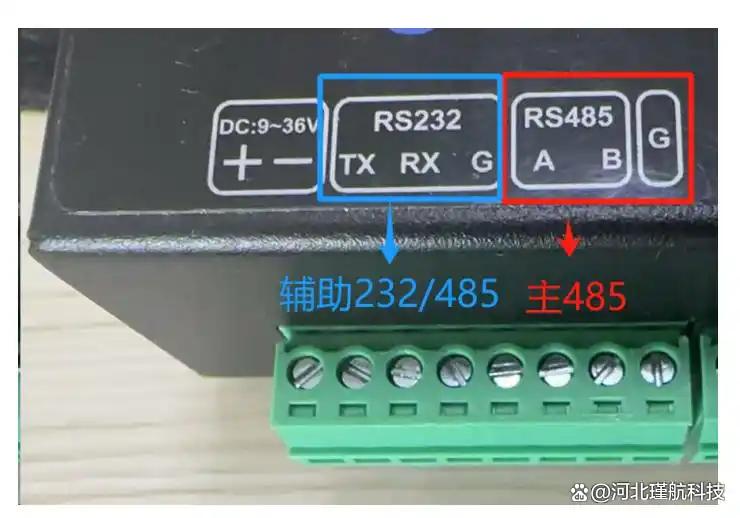

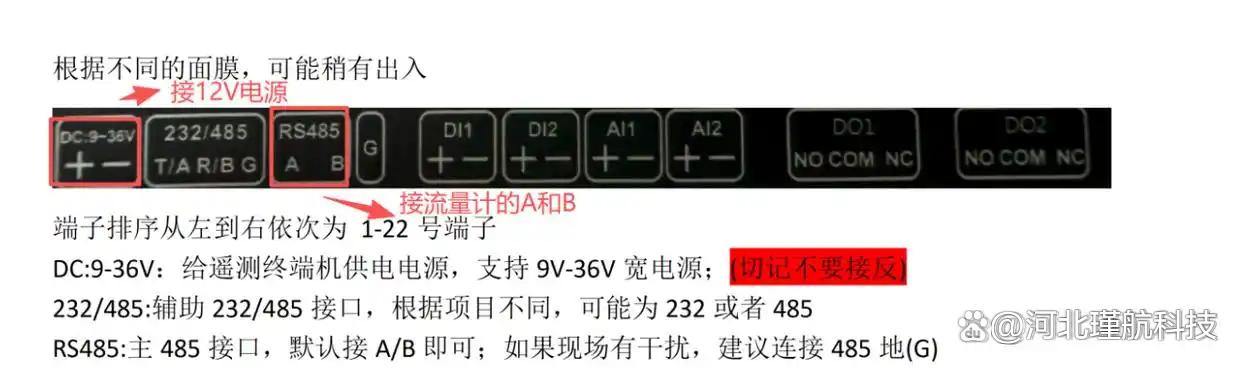

1、端子说明
根据不同的面膜，可能稍有出入
端子排序从左到右依次为 1-22号端子
DC:9-36V：给遥测终端机供电电源，支持9V-36V宽电源；(切记不要接反)
232/485:辅助232/485接口，根据项目不同，可能为232或者485
RS485:主485接口，默认接A/B即可；如果现场有干扰，建议连接485地(G)
DI1:干接点，可接开门报警等通断采集，根据不同项目需求，也可采集雨量计等脉冲信号
DI2:干接点，可接通断采集，，根据不同项目需求，也可采集雨量计等脉冲信号
AI1：Ain1，采集4-20mA接线方式见 【4-20mA接线】
AI2：Ain2，采集4-20mA接线方式见 【4-20mA接线】
DO1：内置继电器控制；NO(常开点)/COM(地)/NC(常闭点)
DO2：内置继电器控制；NO(常开点)/COM(地)/NC(常闭点)

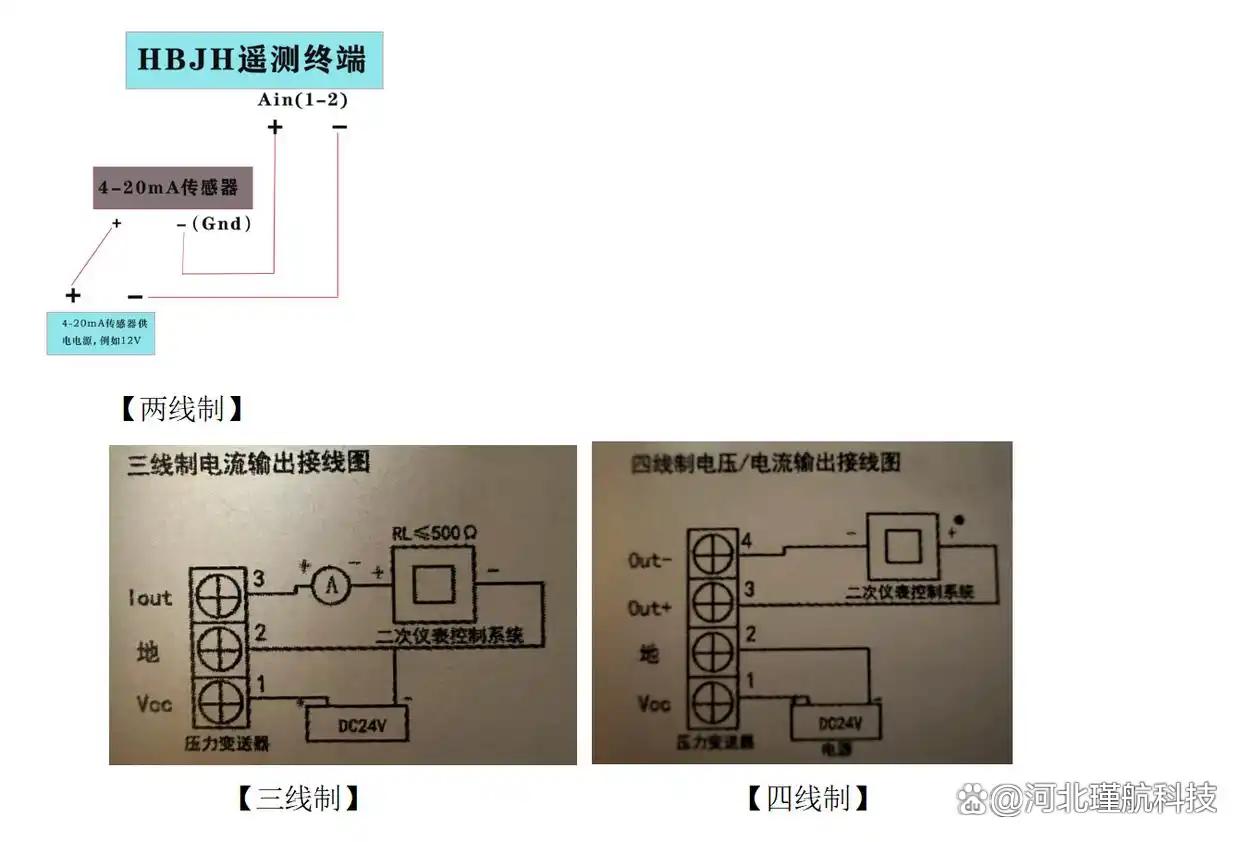

2、4-20mA接线
备注：【电源电压根据传感器要求选择)】；【二次仪表控制系统】的正负相当于【HBJh遥测终端】Ain1/2的正负；
3、485口流量计采集接线

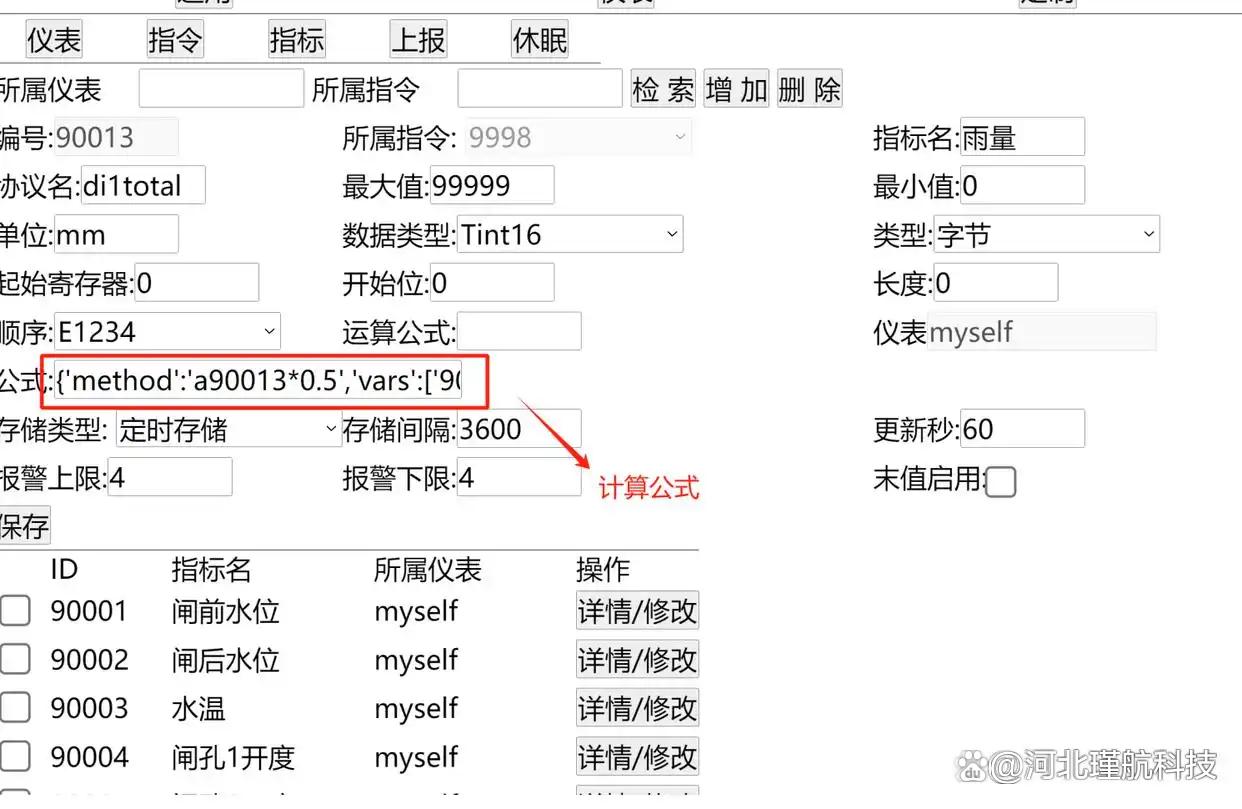

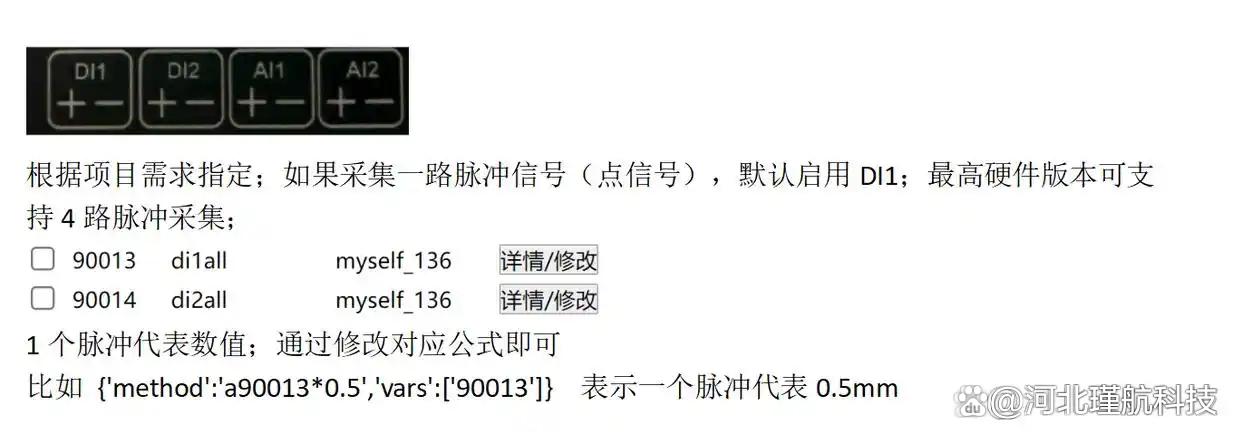

4、脉冲雨量计采集
根据项目需求指定；如果采集一路脉冲信号（点信号），默认启用DI1；最高硬件版本可支持4路脉冲采集；
1个脉冲代表数值；通过修改对应公式即可
比如 {'method':'a90013*0.5','vars':['90013']} 表示一个脉冲代表0.5mm
5、控制泵、闸门等接线
默认支持2路DO控制；内置继电器，最大支持10A 245V电流；其他建议用外置中间继电器；
NO：常开点
COM：公共点
NC：常闭点
6、串口摄像头
连接靠近电源的口；接摄像头提前联系河北瑾航科技技术，如果串口摄像头协议没有对接过，需要客户发过来摄像头进行调试
7、联动控制
场景1:仪表已经有其他厂家采集，新项目也需要采集，可以借助这两路继电器控制，进行控制采集；比如需要我方采集时，首先吸合继电器，采集完成自动断开继电器；
场景2：某个值达到一定范围时，控制对应继电器
注意：根据不同项目流程，需要提前联系瑾航科技技术，修改成对应程序；
