FPGA教程系列-番外篇Model Composer之滤波器仿真
在vivado中仿真了濾波器，現在看看怎么用simulink进行仿真，算是一种互相的印证与学习。
构建模型

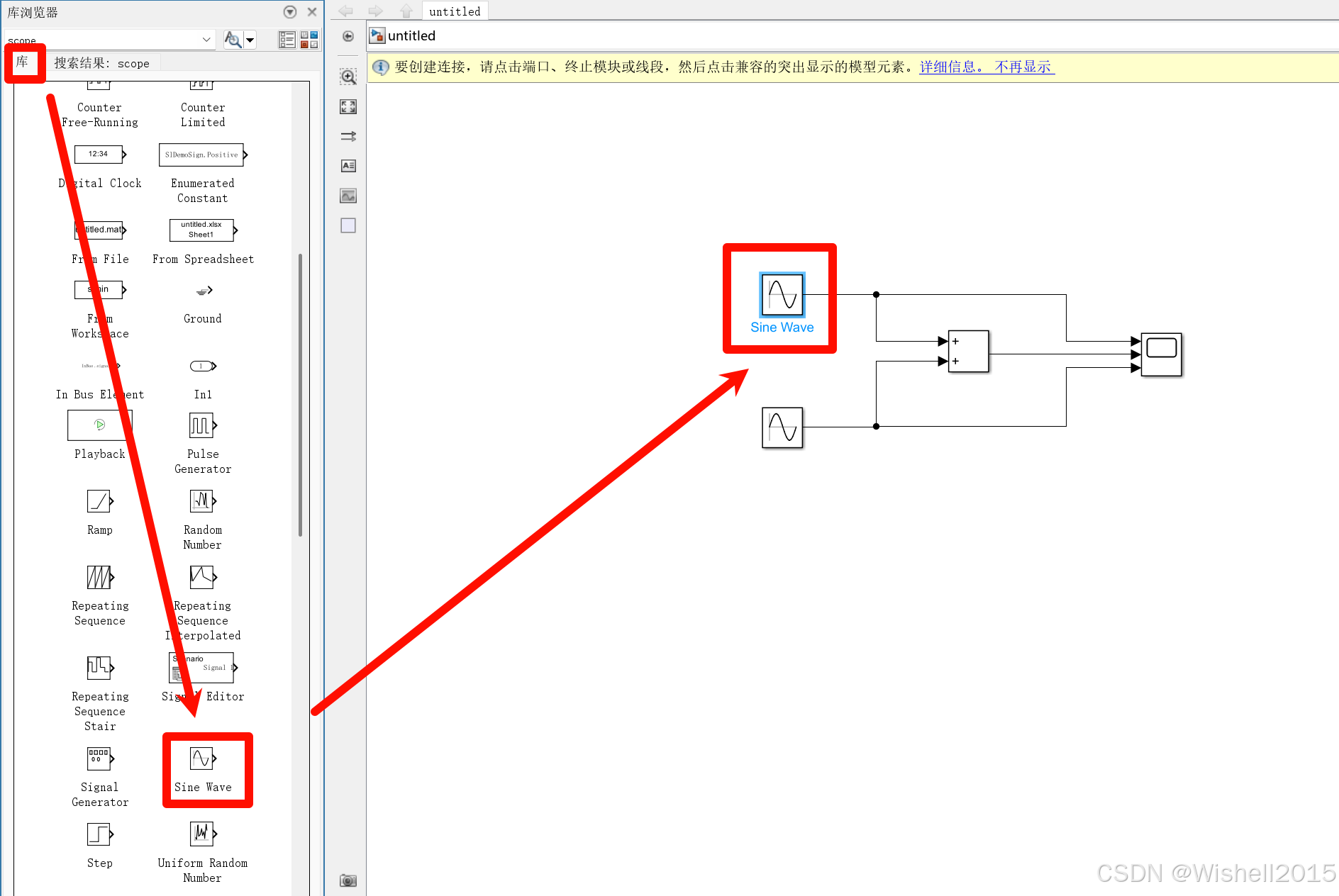

库中添加模块，分别添加Sine Wave，Add和Scope，并连接，实际试一下就知道如何操作了，实在找不到的模块可以进行搜索。
模拟两路信号相加，一路1MHz，一路9MHz
设置Sine Wave

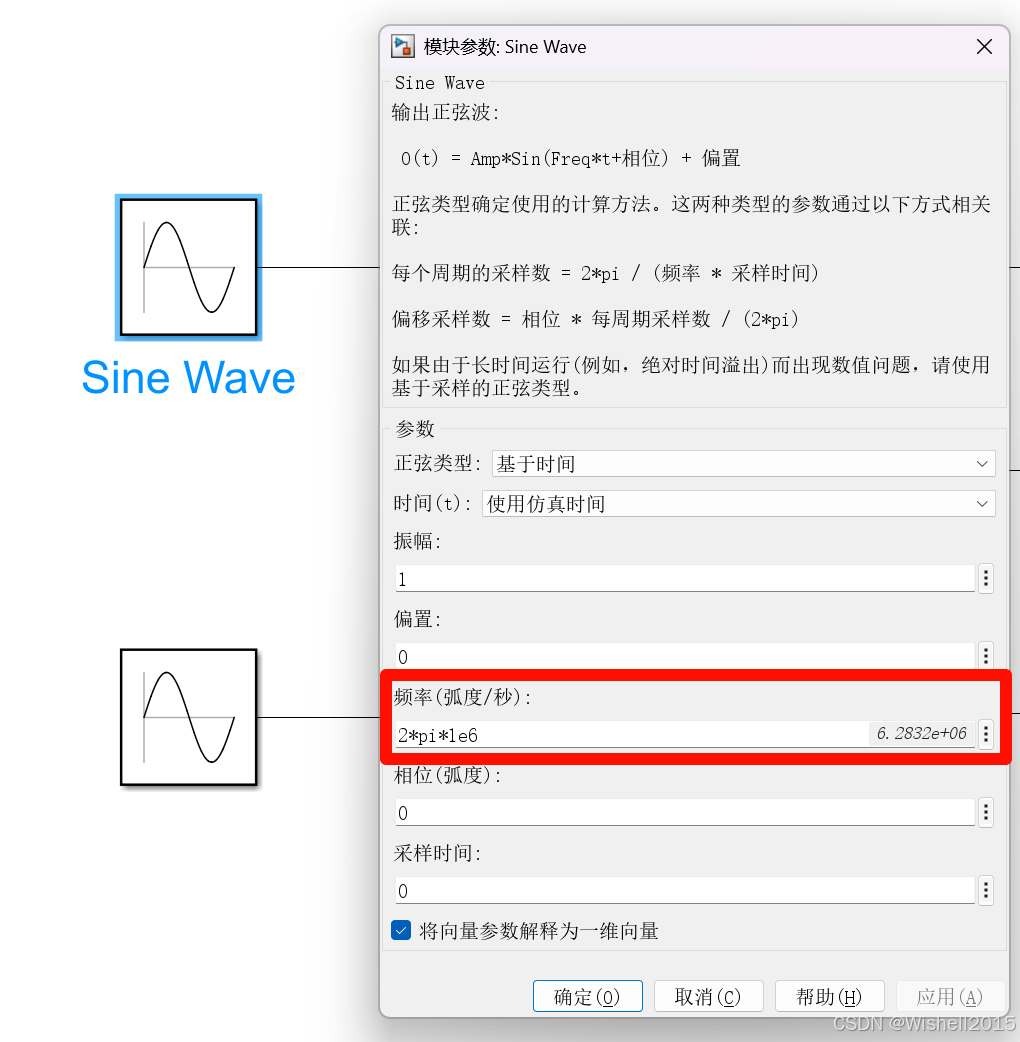

比较坑的是频率的设置只能是弧度/秒，不能直接是频率，所有1MHz就是2×pi×1e6。

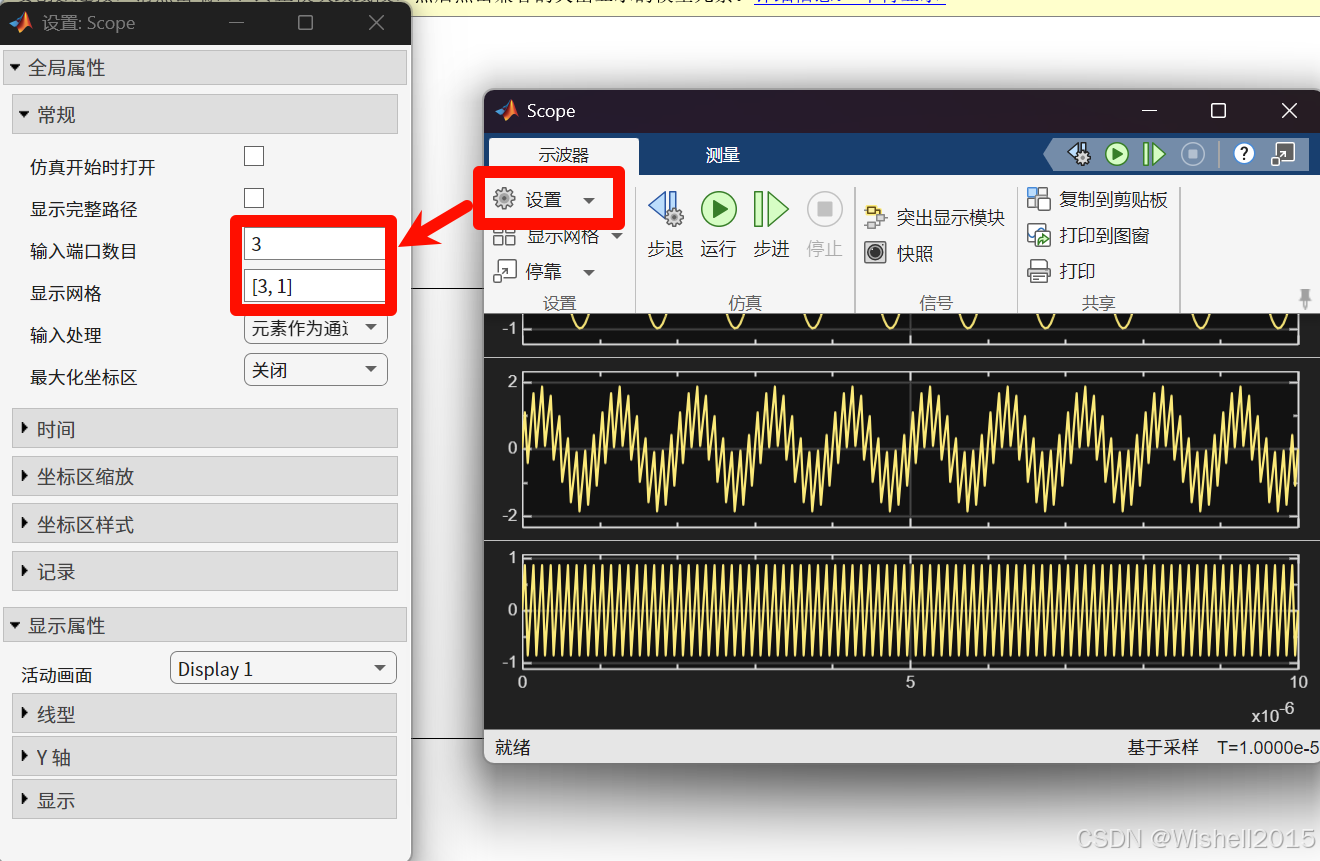

设置Scope

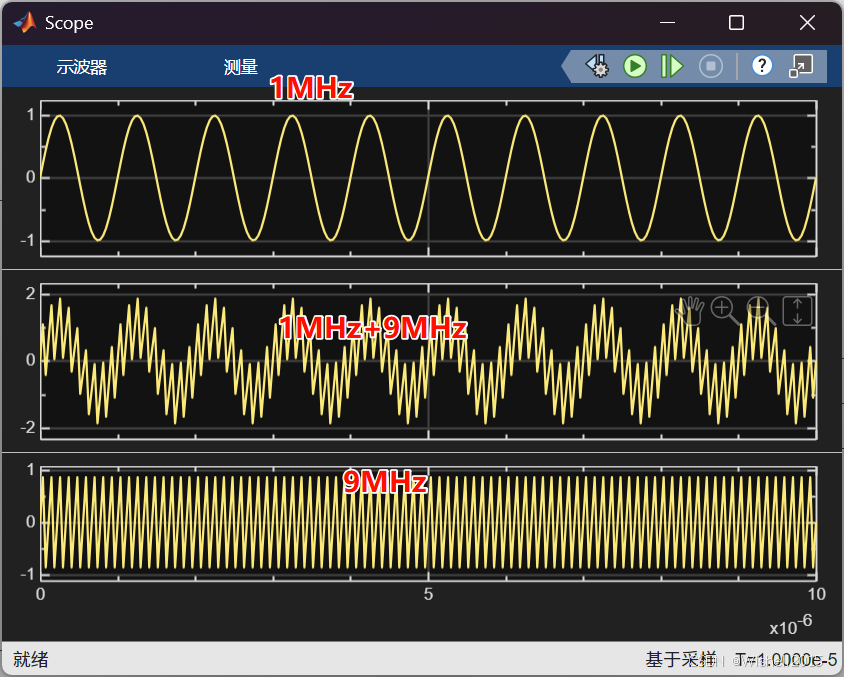

结果：
FIR滤波器设计

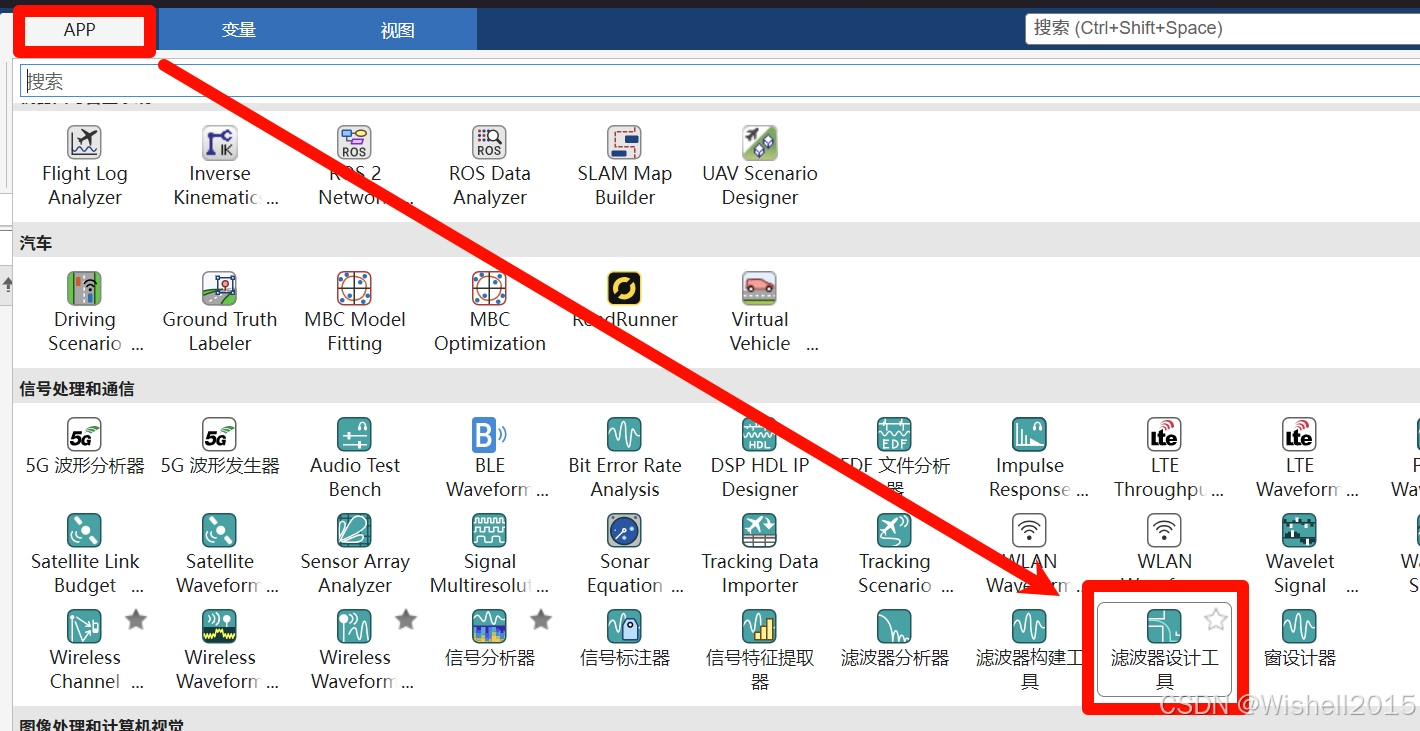

首先，需要一组滤波器参数，打开滤波器设计

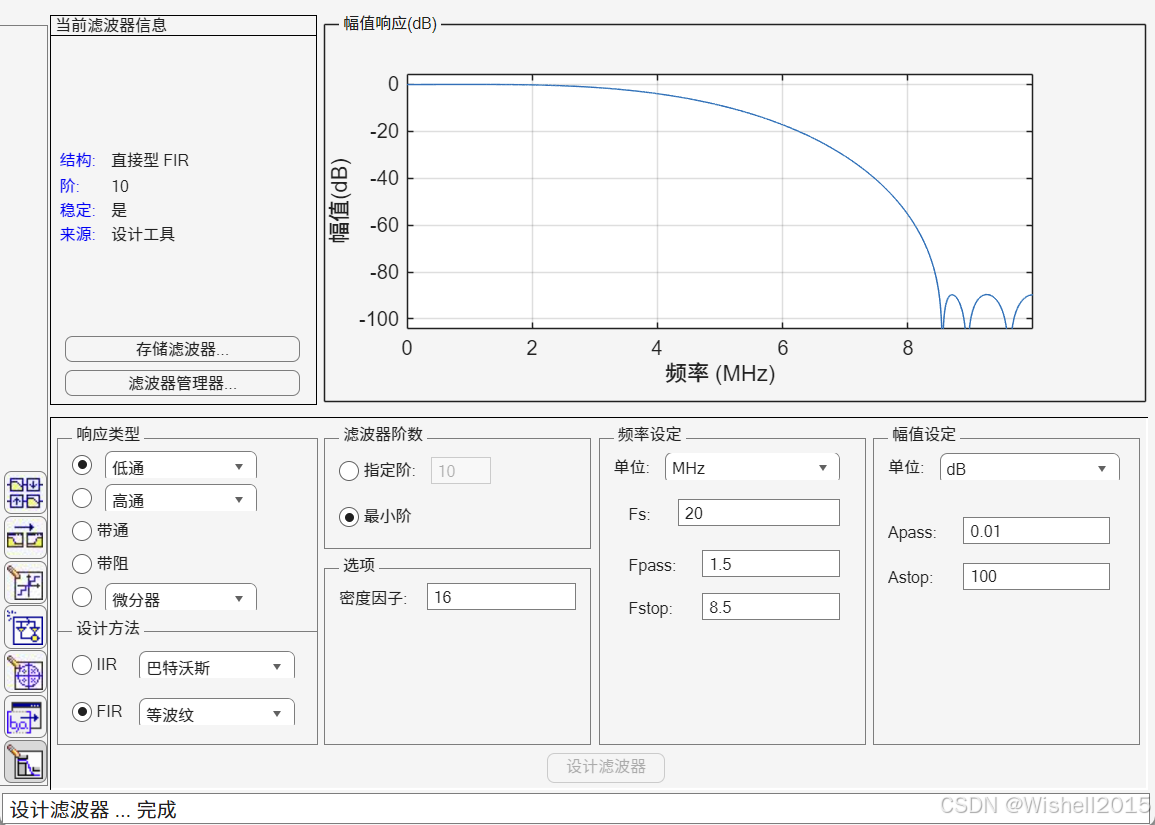

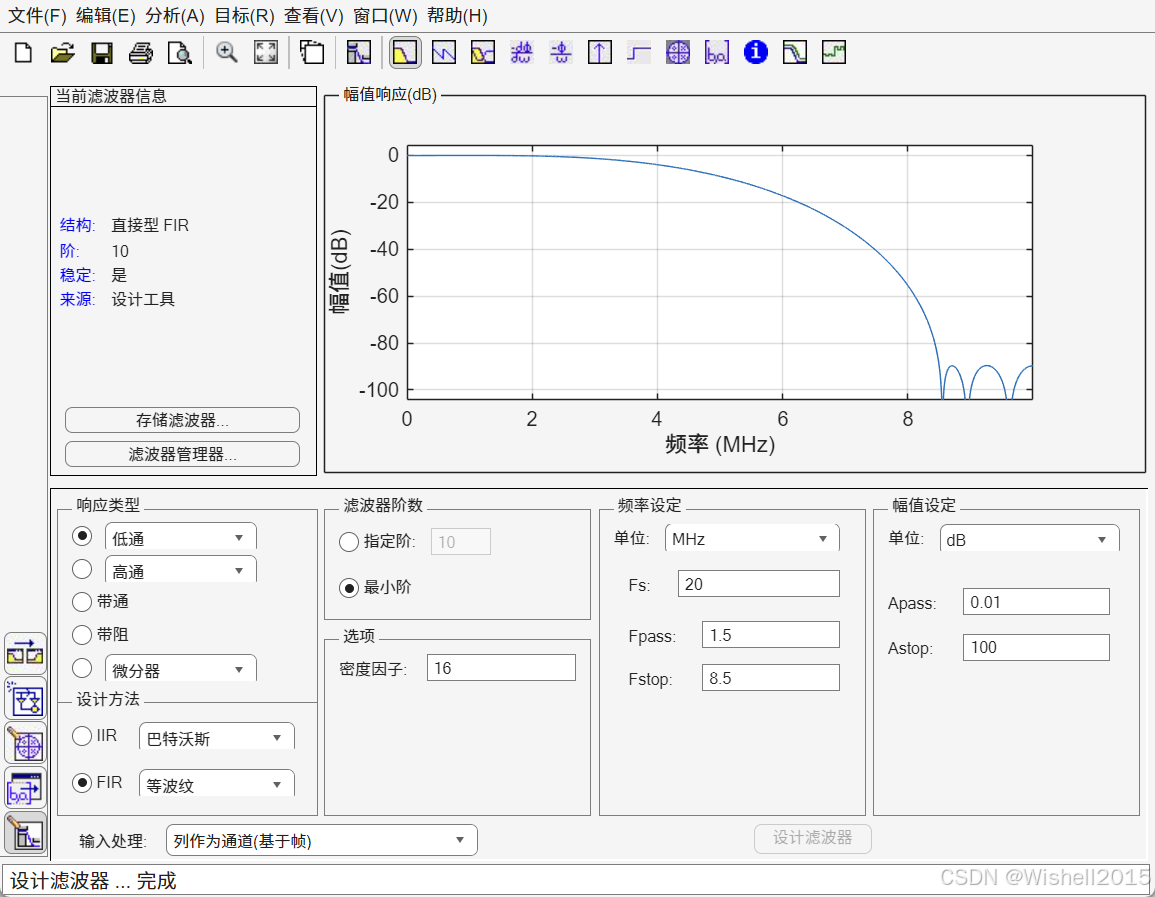

按照参数，设计滤波器：

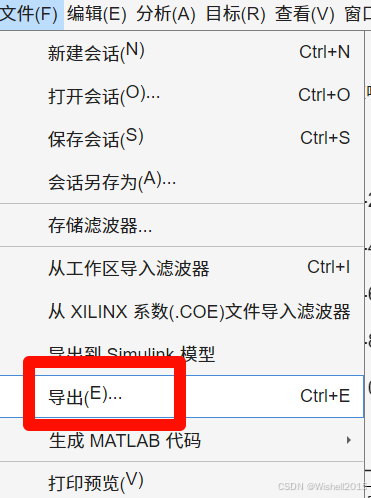

导出

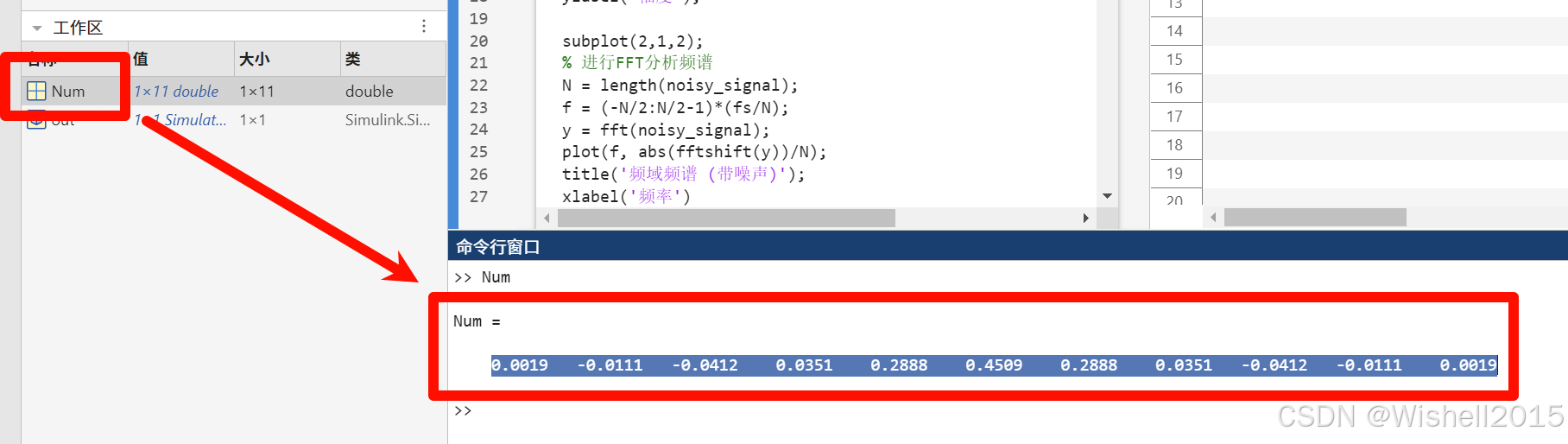

导出到工作区，即可得到参数
然后添加参数

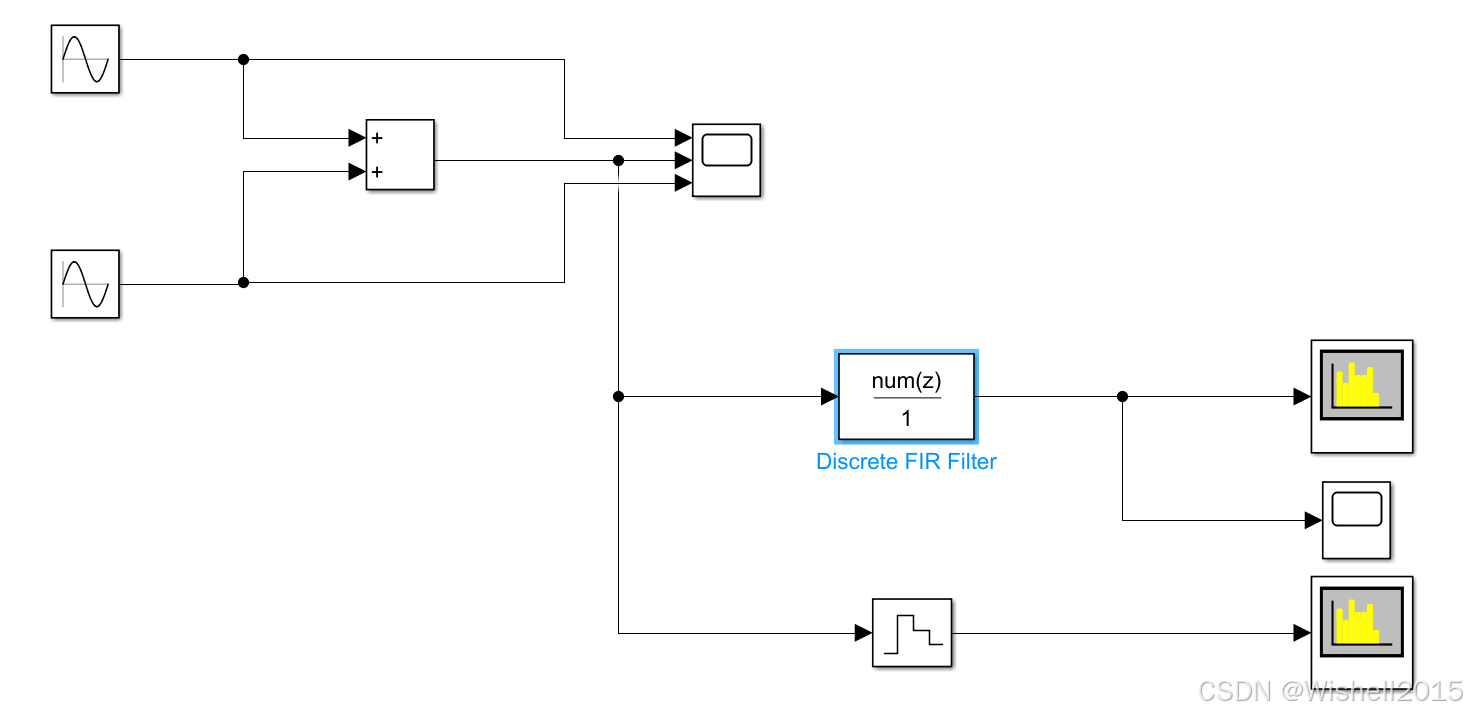

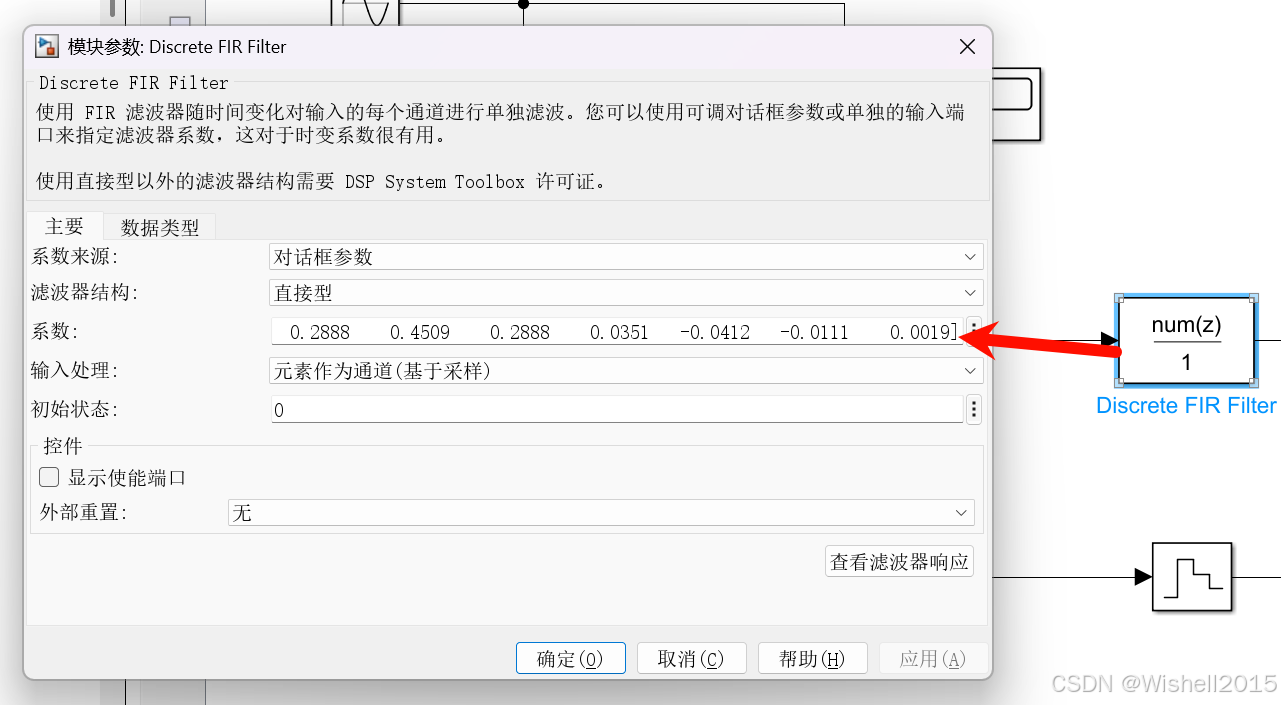

添加完参数以后，按照下图进行配置。

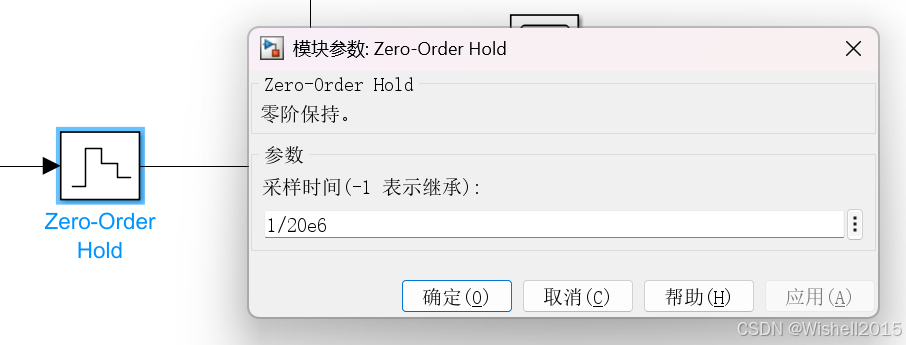

零阶保持是为了频谱仪能够正常的工作。
仿真：（停止时间设置0.0005）
可以看到9MHz的信号被滤除，但是。。。为啥跟教程不一致，试试用composer对比下结果。
其他方式

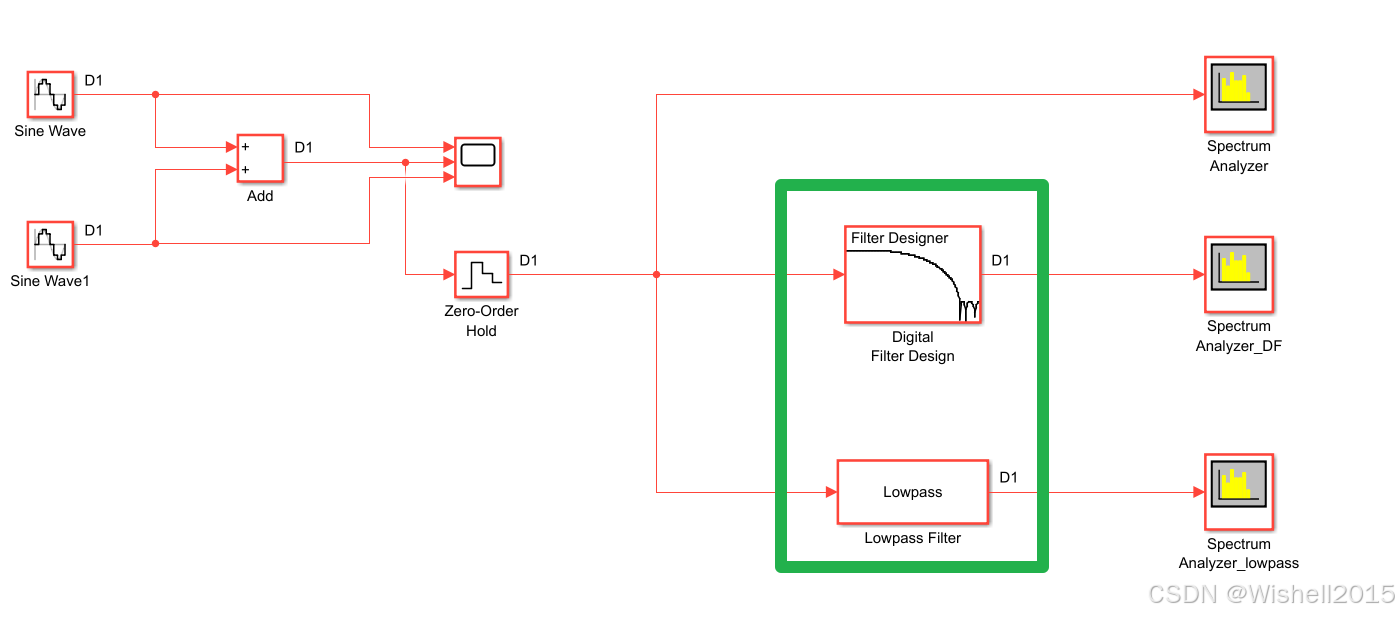

可以自带数字录波器模块，在模块内可以直接设置，实现方式大同小异，折腾子系统折腾了一段时间，发现没啥用，就先放弃了。

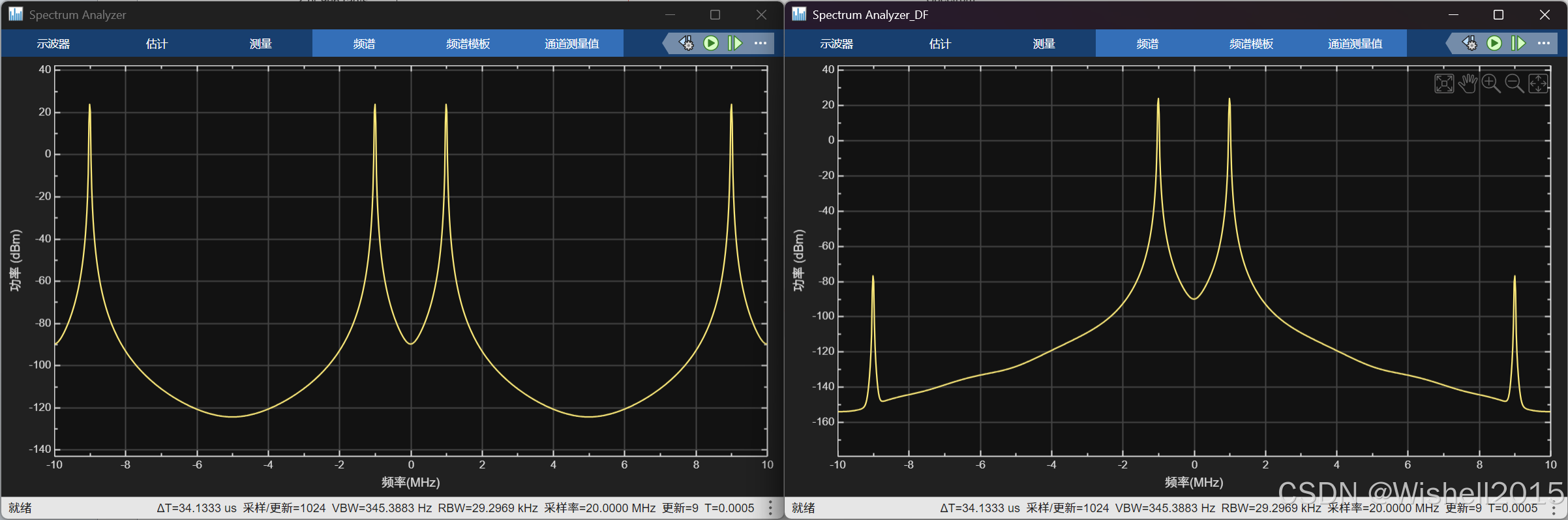

仿真结果类似：模拟完成后，您可以看到初始求和波形的频谱，显示 1 MHz 和 9 MHz 的分量，以及两个滤波器的结果，显示 9 MHz 信号的衰减。
Tips:

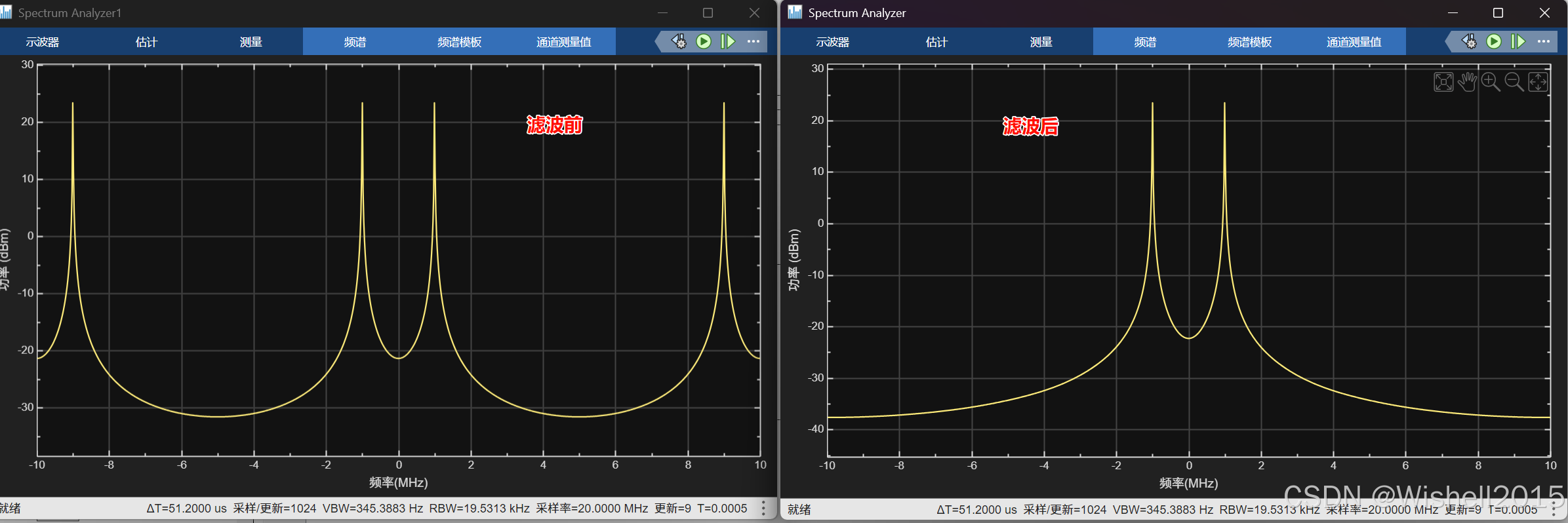

与之前波形不一致，是因为频谱仪的设置不一致。
