概述

战术显示面板组件，用于在战术系统中可视化显示高度-距离图和甘特图。该组件不依赖外部 NCS 代码，仅使用 Qt 框架实现，提供了完整的战术信息展示和交互功能。

主要特性

• 高度-距离图：显示武器覆盖范围的多边形区域（单位：千米）
• 甘特图：显示战术条目的时间/距离序列
• 标尺：显示距离刻度，支持当前位置指示
• 选中点追踪：支持目标点选择和历史轨迹记录
• 武器选择：支持多武器切换和范围自动调整
• 交互支持：支持鼠标点击、区域进入/退出事件

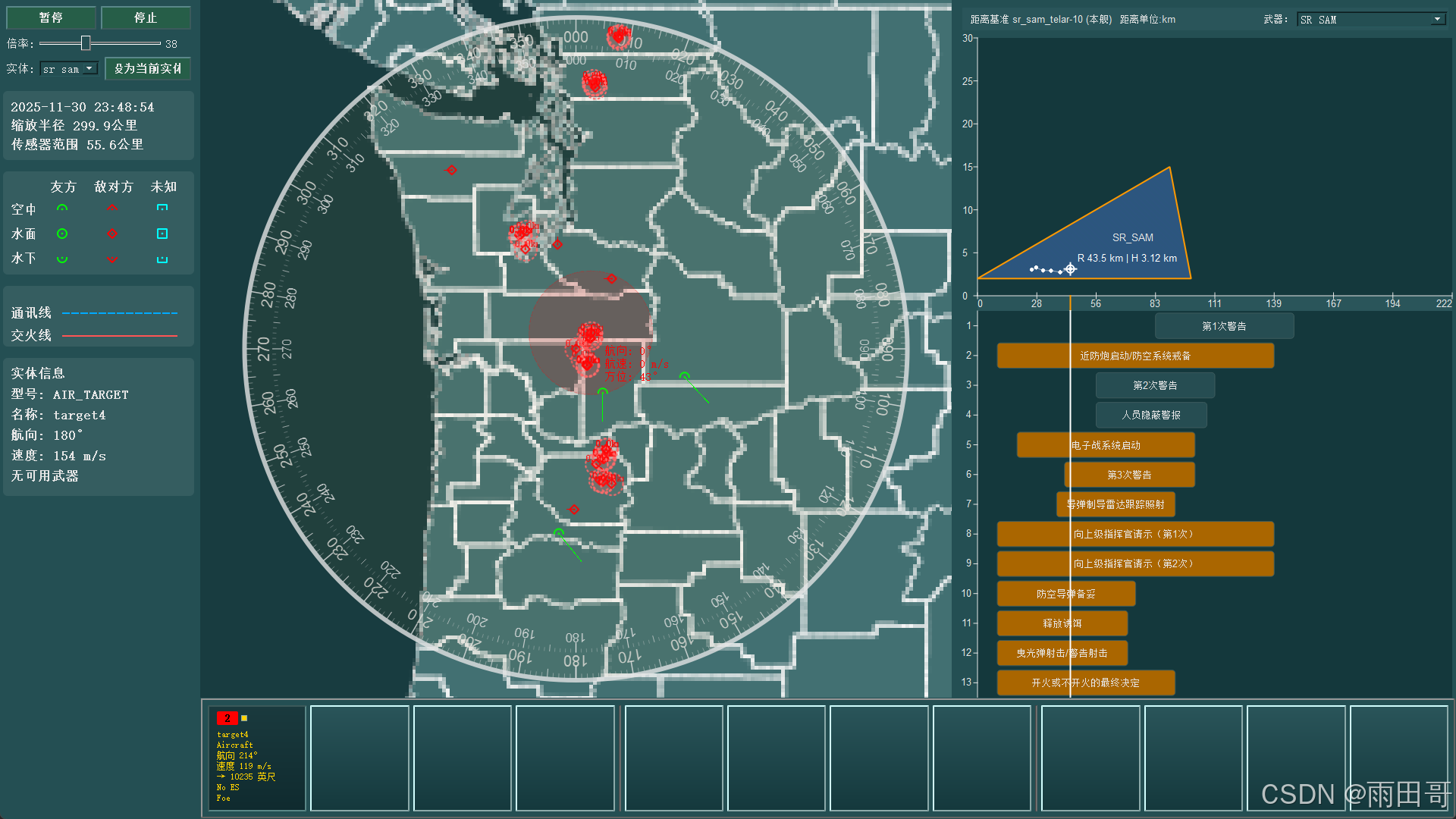

界面布局

┌─────────────────────────────────────────┐
│  标题区域 (距离基准、武器选择)          │
├─────────────────────────────────────────┤
│                                         │
│      高度-距离图 (Chart)                │
│      (显示多边形覆盖范围)               │
│                                         │
├─────────────────────────────────────────┤
│  标尺 (Ruler) - 距离刻度                │
├─────────────────────────────────────────┤
│                                         │
│      甘特图 (Gantt)                     │
│      (显示战术条目)                     │
│                                         │
└─────────────────────────────────────────┘

基本使用

创建实例

#include "tacticaldisplayview.h"

// 创建战术显示视图
TacticalDisplayView *tacticalView = new TacticalDisplayView(parent);
tacticalView->setMinimumWidth(360);
tacticalView->setSizePolicy(QSizePolicy::Preferred, QSizePolicy::Expanding);

设置基本参数

// 设置距离范围（单位：千米）
tacticalView->setRange(0.0, 150.0);

// 设置高度范围（单位：千米）
tacticalView->setAltitudeRange(0.0, 30.0);

// 设置标题信息
tacticalView->setTitle("Tactical Display");
tacticalView->setRangeFrom("OwnShip");

// 设置当前标尺位置（竖线指示）
tacticalView->setCurrentPosition(55.0);

API 详解

范围设置

setRange(double minKm, double maxKm)

设置距离显示范围（X轴）。

参数：

• minKm: 最小距离（千米）
• maxKm: 最大距离（千米）

示例：

tacticalView->setRange(0.0, 150.0);  // 显示 0-150 公里范围

setAltitudeRange(double minKm, double maxKm)

设置高度显示范围（Y轴）。

参数：

• minKm: 最小高度（千米）
• maxKm: 最大高度（千米）

默认值： 0.0 - 30.0 公里（可覆盖防空导弹等武器）

示例：

tacticalView->setAltitudeRange(0.0, 30.0);

setCurrentPosition(double km)

设置标尺当前位置，用于在标尺区域显示竖线指示。

参数：

• km: 当前位置距离（千米）

示例：

tacticalView->setCurrentPosition(55.0);

currentPosition() const

获取当前标尺位置。

返回值： 当前距离（千米）

setVerticalLine(double km)

设置甘特图区域内的参考竖线位置。

参数：

• km: 竖线位置（千米）

setVerticalLineVisible(bool visible)

控制参考竖线的显示/隐藏。

参数：

• visible: true 显示，false 隐藏

标题信息设置

setTitle(const QString &title)

设置面板标题。

setRangeFrom(const QString &rangeFrom)

设置距离基准说明（如 "OwnShip"）。

setWeapon(const QString &weapon)

设置当前武器名称（不触发下拉框更新）。

setWeaponList(const QStringList &weapons)

设置武器列表，更新下拉选择框。

示例：

QStringList weapons = {"SAM-1", "SAM-2", "Cannon"};
tacticalView->setWeaponList(weapons);

setSelectedWeapon(const QString &weapon)

设置并选中指定武器，会触发范围自动调整。

示例：

tacticalView->setSelectedWeapon("SAM-1");

多边形操作

多边形用于在高度-距离图中显示武器覆盖范围。

addPolygon(const QVector<QPointF> &pointsKm, const QColor &fill, const QColor &border, const QString &label, bool hatched)

添加一个多边形到图表中。

参数：

• pointsKm: 多边形顶点坐标（单位：千米），QPointF 的 x 为距离，y 为高度
• fill: 填充颜色（默认：QColor(70, 120, 200)）
• border: 边框颜色（默认：QColor(200, 220, 255)）
• label: 标签文本（用于与武器名称匹配）
• hatched: 是否使用斜线填充（默认：false）

返回值： 多边形ID（用于后续识别）

示例：

QVector<QPointF> points;
points << QPointF(0.0, 0.0)      // 起点：0km距离，0km高度
       << QPointF(50.0, 10.0)    // 50km距离，10km高度
       << QPointF(100.0, 5.0)    // 100km距离，5km高度
       << QPointF(50.0, 0.0);    // 回到起点附近

int polyId = tacticalView->addPolygon(
    points,
    QColor(70, 120, 200),        // 蓝色填充
    QColor(200, 220, 255),        // 浅蓝边框
    "SAM-1",                      // 标签
    false                         // 不使用斜线
);

clearPolygons()

清除所有多边形。

示例：

tacticalView->clearPolygons();

甘特图操作

甘特图用于显示战术条目的时间/距离序列。

addGanttItem(const QString &name, double startKm, double lengthKm, int row)

添加一个甘特图条目。

参数：

• name: 条目名称
• startKm: 起始距离（千米）
• lengthKm: 长度（千米）
• row: 行号（从0开始，相同行号会重叠显示）

返回值： 甘特图条目ID

示例：

// 添加多个战术阶段
int id1 = tacticalView->addGanttItem("Detection", 0.0, 20.0, 0);
int id2 = tacticalView->addGanttItem("Tracking", 20.0, 30.0, 0);
int id3 = tacticalView->addGanttItem("Engagement", 50.0, 40.0, 1);

clearGantt()

清除所有甘特图条目。

选中点与历史轨迹

setSelectedPoint(double rangeKm, double altitudeKm, qint64 trackId)

设置当前选中的目标点。

参数：

• rangeKm: 目标距离（千米）
• altitudeKm: 目标高度（千米）
• trackId: 航迹ID（用于切换目标时清除历史）

功能说明：

• 在高度-距离图中显示选中点（白色十字标记）
• 自动记录历史轨迹（每0.1秒记录一次，最多保留50个点）
• 检测目标是否进入/离开甘特图区域，触发相应信号
• 切换目标时自动清除上一个目标的历史记录

示例：

tacticalView->setSelectedPoint(55.0, 5.5, 12345);

setHistoryPoints(const QVector<QPointF> &pointsKm)

设置历史轨迹点（已废弃，历史记录由定时器自动管理）。

clearSelectedPoint()

清除选中点和历史轨迹，停止历史记录定时器。

示例：

tacticalView->clearSelectedPoint();

信号与槽

信号

polygonClicked(int id)

当用户点击多边形时发出。

参数：

• id: 被点击的多边形ID

示例：

connect(tacticalView, &TacticalDisplayView::polygonClicked,
        this, [](int id) {
    qDebug() << "Polygon clicked:" << id;
});

ganttItemClicked(int id)

当用户点击甘特图条目时发出。

参数：

• id: 被点击的甘特图条目ID

ganttRegionEntered(const QString &name)

当选中目标进入某个甘特图区域时发出。

参数：

• name: 甘特图条目名称

示例：

connect(tacticalView, &TacticalDisplayView::ganttRegionEntered,
        this, [](const QString &name) {
    qInfo() << "[Tactical] Enemy entered Gantt region:" << name;
});

ganttRegionExited(const QString &name)

当选中目标离开某个甘特图区域时发出。

参数：

• name: 甘特图条目名称

示例：

connect(tacticalView, &TacticalDisplayView::ganttRegionExited,
        this, [](const QString &name) {
    qInfo() << "[Tactical] Enemy exited Gantt region:" << name;
});

完整使用示例

#include "tacticaldisplayview.h"
#include <QApplication>
#include <QVBoxLayout>
#include <QWidget>

int main(int argc, char *argv[])
{
    QApplication app(argc, argv);

    QWidget window;
    QVBoxLayout *layout = new QVBoxLayout(&window);

    // 创建战术显示视图
    TacticalDisplayView *tacticalView = new TacticalDisplayView(&window);
    tacticalView->setMinimumWidth(360);

    // 设置基本参数
    tacticalView->setTitle("Tactical Display");
    tacticalView->setRangeFrom("OwnShip");
    tacticalView->setRange(0.0, 150.0);
    tacticalView->setAltitudeRange(0.0, 30.0);

    // 设置武器列表
    QStringList weapons = {"SAM-1", "SAM-2", "Cannon"};
    tacticalView->setWeaponList(weapons);
    tacticalView->setSelectedWeapon("SAM-1");

    // 添加武器覆盖范围多边形
    QVector<QPointF> sam1Points;
    sam1Points << QPointF(0.0, 0.0)
               << QPointF(80.0, 15.0)
               << QPointF(120.0, 10.0)
               << QPointF(100.0, 0.0);
    tacticalView->addPolygon(sam1Points,
                            QColor(70, 120, 200),
                            QColor(200, 220, 255),
                            "SAM-1");

    // 添加甘特图条目
    tacticalView->addGanttItem("Detection Phase", 0.0, 30.0, 0);
    tacticalView->addGanttItem("Tracking Phase", 30.0, 40.0, 0);
    tacticalView->addGanttItem("Engagement Phase", 70.0, 50.0, 1);

    // 连接信号
    connect(tacticalView, &TacticalDisplayView::ganttRegionEntered,
            [](const QString &name) {
        qDebug() << "Entered:" << name;
    });

    connect(tacticalView, &TacticalDisplayView::ganttRegionExited,
            [](const QString &name) {
        qDebug() << "Exited:" << name;
    });

    // 设置选中点（模拟目标）
    tacticalView->setSelectedPoint(55.0, 5.5, 12345);

    layout->addWidget(tacticalView);
    window.resize(800, 600);
    window.show();

    return app.exec();
}

坐标系统

世界坐标（World Coordinates）

• X轴（距离） ：单位千米（km），范围由 setRange() 设置
• Y轴（高度） ：单位千米（km），范围由 setAltitudeRange() 设置
• 原点：左下角为 (minRange, minAlt)

屏幕坐标（Screen Coordinates）

• 组件内部自动将世界坐标转换为屏幕坐标进行绘制
• 转换函数：worldToScreen(const QPointF &p)

坐标转换示例

// 世界坐标：距离 50km，高度 10km
QPointF worldPoint(50.0, 10.0);

// 内部自动转换为屏幕坐标进行绘制
// 转换公式：
// screenX = chartRect.left() + (worldX - minRange) / (maxRange - minRange) * chartRect.width()
// screenY = chartRect.bottom() - (worldY - minAlt) / (maxAlt - minAlt) * chartRect.height()

颜色主题

组件使用内置的颜色主题，独立于外部 NCS 主题：

const QColor kBg = QColor(36, 79, 83);           // 背景色
const QColor kPanel = QColor(20, 56, 60);       // 面板色
const QColor kPanelAlt = QColor(42, 85, 90);    // 面板高亮色
const QColor kFg = QColor(230, 230, 230);       // 前景色（文字）
const QColor kAccent = QColor(255, 153, 0);     // 强调色（选中、指示线）
const QColor kBorderDark = QColor(60, 90, 92);  // 深色边框

历史轨迹功能

工作原理

1. 当调用 setSelectedPoint() 设置选中点时，自动启动历史记录定时器
2. 定时器每 0.1 秒（100毫秒）记录一次当前选中点位置
3. 最多保留 50 个历史点，超出后自动删除最旧的点
4. 历史轨迹以半透明白色线条和圆点显示在高度-距离图中
5. 切换目标（trackId 不同）时自动清除历史记录

使用建议

• 历史轨迹主要用于观察目标的运动趋势
• 如果目标移动过快，可以调整定时器间隔（需要修改源码）
• 历史点数量限制为 50 个，约 5 秒的历史记录

武器范围自动调整

当调用 setSelectedWeapon() 或在下拉框中选择武器时，组件会自动：

1. 查找与武器名称匹配的多边形（通过 label 匹配）
2. 计算该多边形覆盖的最大距离
3. 自动调整 X 轴显示范围，使武器覆盖范围完整显示
4. 范围会在最大距离基础上增加 50% 的余量，确保内容按比例缩小显示

示例：

// 添加 SAM-1 武器覆盖范围（最大距离 100km）
QVector<QPointF> points;
// ... 设置点 ...
tacticalView->addPolygon(points, ..., "SAM-1", ...);

// 选择武器后，X轴范围会自动调整为 0-150km（100 * 1.5）
tacticalView->setSelectedWeapon("SAM-1");
