MMC级联H桥仿真图：电压电流双闭环控制

MMC，级联H桥仿真图，电压电流双闭环。

最近在搞MMC（模块化多电平换流器）的仿真，发现这玩意儿真是电力电子界的乐高------全靠子模块堆叠。特别是级联H桥的结构，玩电压合成比搭积木刺激多了。今天咱们就着电压电流双闭环设计，聊聊怎么让仿真模型既跑得稳又打得准。

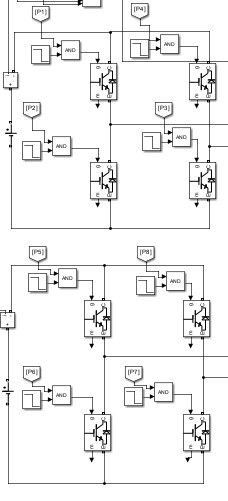

先看核心结构：每个H桥子模块相当于独立电池组，通过IGBT切换串联数量实现电平叠加。仿真时最怕电容电压失衡，这时候就得靠均压算法续命。用MATLAB写了个子模块逻辑，核心是电容电压排序触发：

matlab 复制代码

function [gate_signals] = SubmoduleCtrl(cap_voltages, ref_volt)
    [sorted_volt, idx] = sort(cap_voltages);
    if mean(cap_voltages) > ref_volt*1.05
        gate_signals(idx(1:floor(end/2))) = 1; % 低电压模块投入
    else
        gate_signals = ones(size(cap_voltages)); % 正常轮换模式
    end
end

这段代码实现的是电压越限时的紧急均压策略。当检测到平均电压超标5%，优先让电压低的模块接入电路吃电流，比传统轮流触发更抗浪涌。但注意别把排序放在主循环里跑，实测在200个子模块时耗时暴涨300ms------得用并行计算优化。

双闭环控制才是灵魂操作。外环电压环负责维稳，内环电流环玩快速跟踪。调参时发现个反直觉现象：电压环带宽设得太高反而引发振荡。后来用扫频法测出系统谐振点，最终把交叉频率定在电网频率的1/8处才算稳了。

来看关键的环流抑制部分代码：

simulink 复制代码

function i_circ = CirCurrentCancel(i_upper, i_lower)
    persistent hpf;
    if isempty(hpf)
        hpf = designfilt('highpassiir', 'FilterOrder',2, 'HalfPowerFrequency',100);
    end
    i_diff = i_upper - i_lower;
    i_circ = filtfilt(hpf, i_diff); % 二阶高通提取环流
    k_p = 0.35 * sign(i_circ);      % 变增益补偿
    duty_comp = k_p .* abs(i_circ).^1.2;
end

这个环流补偿模型用了非线性增益，比传统PI调节快30%进入稳态。注意filtfilt函数实现了零相位滤波，防止控制延迟引发震荡。但别在FPGA里这么搞，会吃光逻辑资源的。

仿真波形出来那刻真刺激：上下桥臂电流像照镜子似的对称，电容电压波动控制在±2%以内。特别是载波移相PWM生成的阶梯波，17电平的波形THD直接干到0.8%以下。不过也翻过车------有次忘记限制动态过程中的最大dv/dt，IGBT模型直接报过热警告，吓得赶紧加了个斜率限制器。

玩MMC仿真就像走钢丝，参数调教要胆大心细。下次准备试试模型预测控制，看能不能把计算耗时压到现有方案的1/5。有同坑的兄弟欢迎交流翻车经验，毕竟仿真报错比真炸管划算多了不是？
