改进下垂控制的孤岛型并联分布式电源微电网系统

改进下垂控制的孤岛型并联分布式电源微电网系统本仿真搭建了双分布式电源并联的孤岛微电网模型，其中设置分布式电源的线路阻抗参数不一致。使用传统下垂控制无法平衡无功功率分配。这里参考核心期刊《孤岛型微电网中改进下垂控制策略》搭建控制模块。控制实现在无需测量线路阻抗的前提下，通过调整虚拟阻抗值合理分配无功，从而实现负荷功率分配。仿真结果可以看出，采用改进下垂控制策略并联运行时，在1s、2s进行负荷切变，系统仍能很好的的平衡功率分配，另外参数频率、电流电压相位等也能很好的实现同步，符合并行需求。文件包括：仿真模型配套参考论文

在微电网系统中，分布式电源的并联运行一直是一个重要的研究课题。然而，传统的下垂控制在面对线路阻抗不一致时，往往无法有效平衡无功功率分配，导致系统运行不稳定。今天，我将向大家介绍一种改进的下垂控制策略，通过调整虚拟阻抗值来实现更好的功率分配。

传统下垂控制的局限性

首先，让我们先来看看传统下垂控制的实现方式。下垂控制通常通过调整分布式电源的输出电压和频率来实现功率分配。然而，当线路阻抗参数不一致时，传统下垂控制难以准确分配无功功率，导致系统运行不平衡。

matlab 复制代码

% 传统下垂控制的功率分配示例
P = V * I * cos(theta)
Q = V * I * sin(theta)

% 但当线路阻抗不一致时，Q的分配会出现误差

可以看到，传统下垂控制在理想情况下可以实现功率分配，但在实际应用中，由于线路阻抗的不一致，难以准确分配无功功率。

改进的下垂控制策略

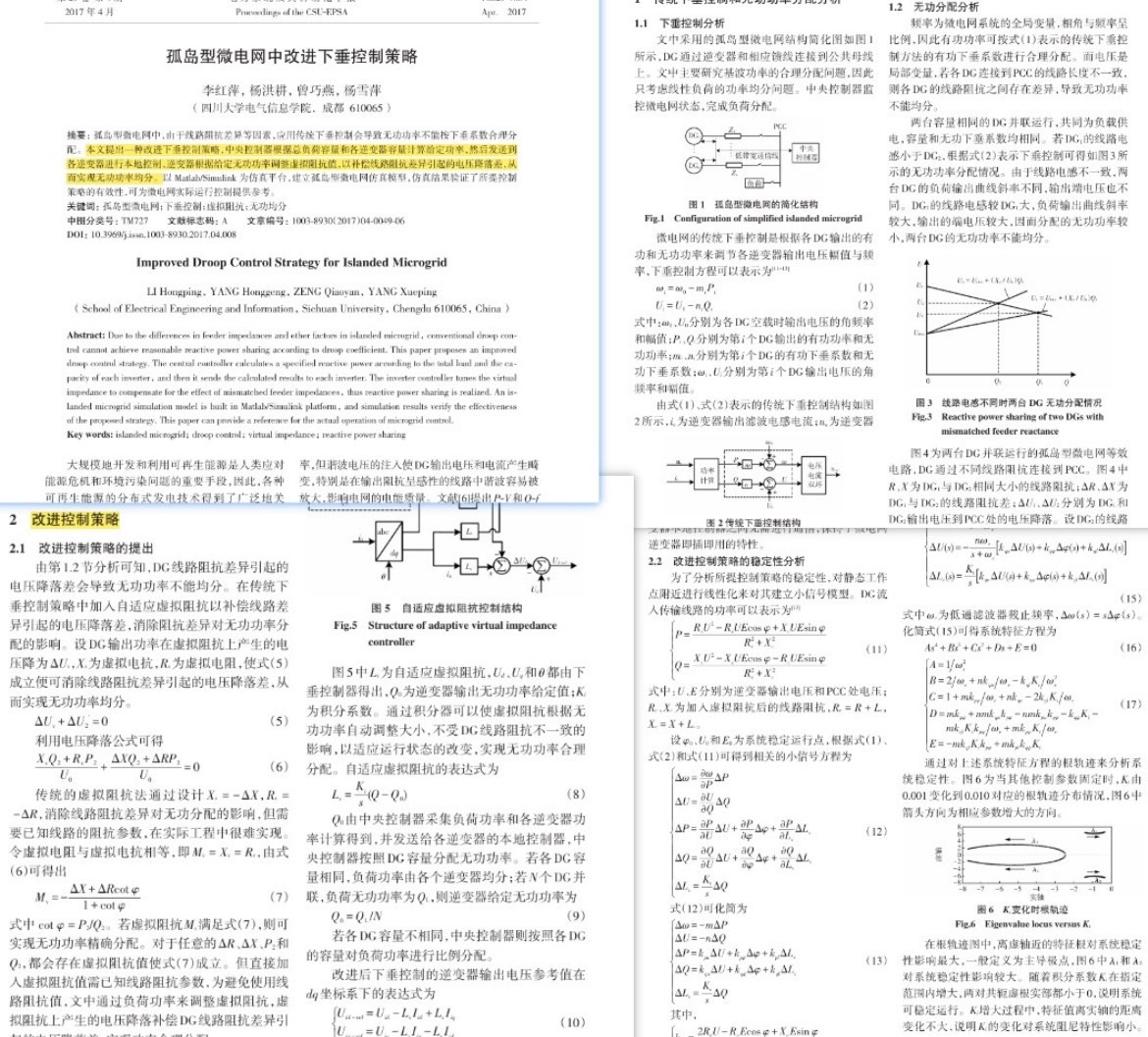

为了解决这一问题，我们参考了《孤岛型微电网中改进下垂控制策略》这一核心期刊的研究，提出了基于虚拟阻抗调整的改进方法。

虚拟阻抗调整

改进的核心在于通过调整虚拟阻抗值来实现无功功率的合理分配。虚拟阻抗的引入使得系统在不需要测量线路阻抗的情况下，仍然能够实现功率的平衡分配。

matlab 复制代码

% 虚拟阻抗调整的实现
R_virt = k * (P_ref - P_actual)
Q_virt = k * (Q_ref - Q_actual)

% 通过调整R_virt和Q_virt来实现功率分配

仿真模型搭建

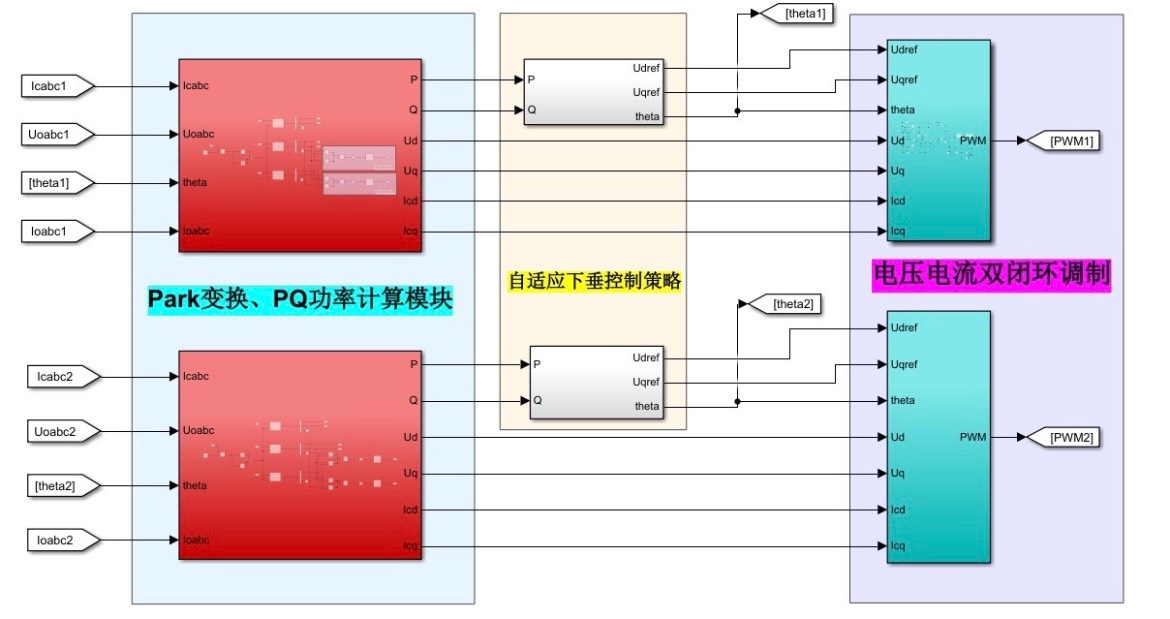

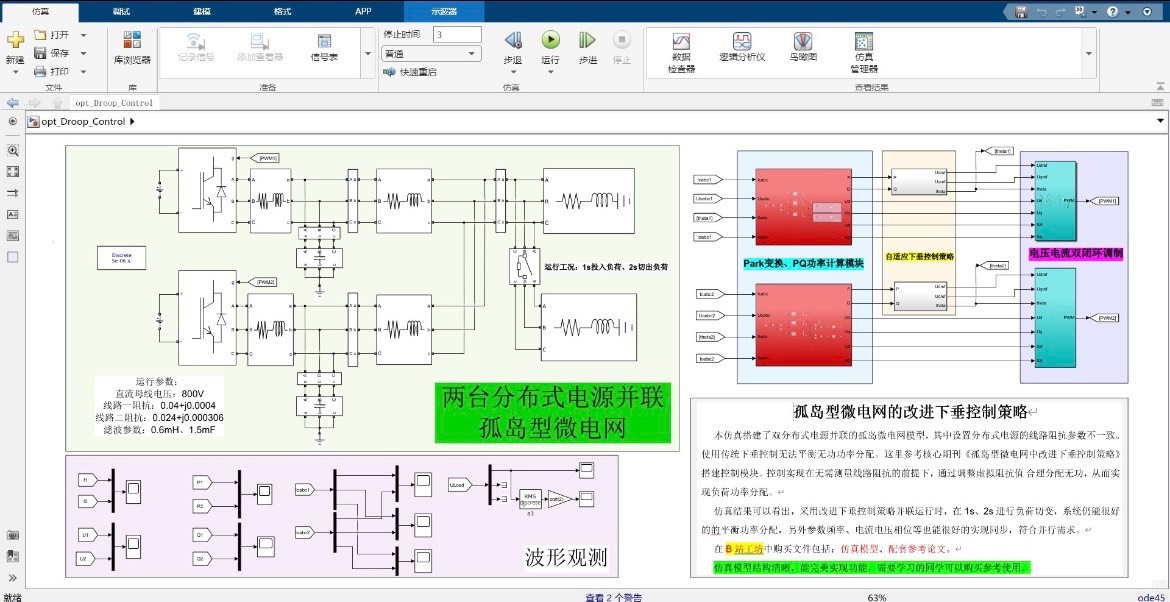

我们搭建了一个双分布式电源并联的孤岛微电网模型，并在仿真中设置了不同的线路阻抗参数。通过传统下垂控制和改进下垂控制的对比，我们可以直观地看到改进控制策略的效果。

仿真结果分析

在仿真中，我们在1s和2s时进行了负荷切变，测试系统的响应能力。仿真结果显示，采用改进下垂控制策略后，系统在负荷切变时仍然能够很好地平衡功率分配。

功率分配

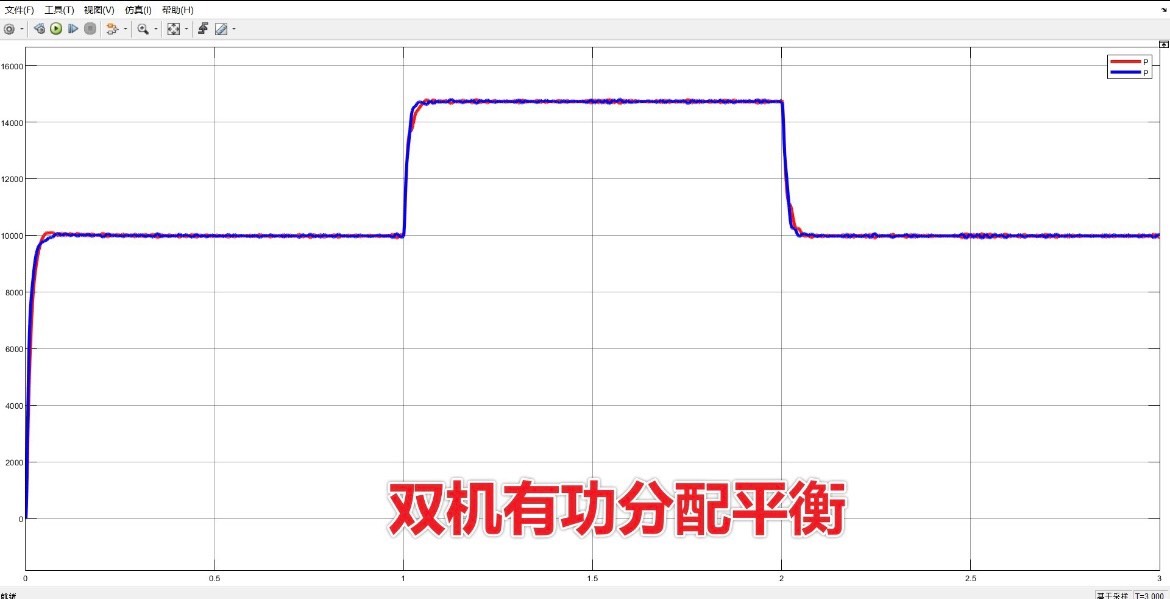

在负荷切变时，传统下垂控制的功率分配出现了明显的不平衡，而改进控制策略则能够快速调整，实现功率的平衡分配。

参数同步

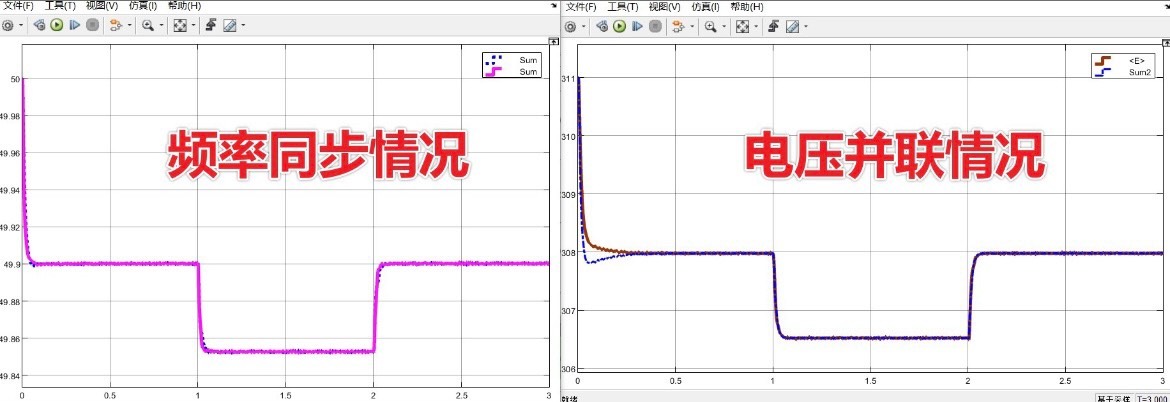

除了功率分配，改进控制策略还能够很好地实现参数的同步。频率、电流和电压相位等参数在负荷切变后迅速恢复同步，符合并行运行的需求。

matlab 复制代码

% 仿真结果分析
figure;
plot(time, frequency);
xlabel('Time (s)');
ylabel('Frequency (Hz)');
title('Frequency Synchronization');

figure;
plot(time, voltage_phase);
xlabel('Time (s)');
ylabel('Voltage Phase (rad)');
title('Voltage Phase Synchronization');

优势总结

改进的下垂控制策略在以下几个方面表现出色：

无需测量线路阻抗：通过虚拟阻抗调整，避免了对线路阻抗的精确测量。
良好的功率分配：在负荷切变时，能够快速平衡功率分配。
参数同步性好：频率、电流和电压相位等参数能够快速同步，符合并行运行需求。

结语

改进的下垂控制策略通过虚拟阻抗调整，实现了更好的功率分配和参数同步。这种方法在实际应用中具有重要的意义，特别是在孤岛型微电网中，能够提高系统的可靠性和稳定性。希望这篇文章能为你提供一些启发，感谢你的阅读！
