风电并网玩转指南：15节点混合发电系统实战

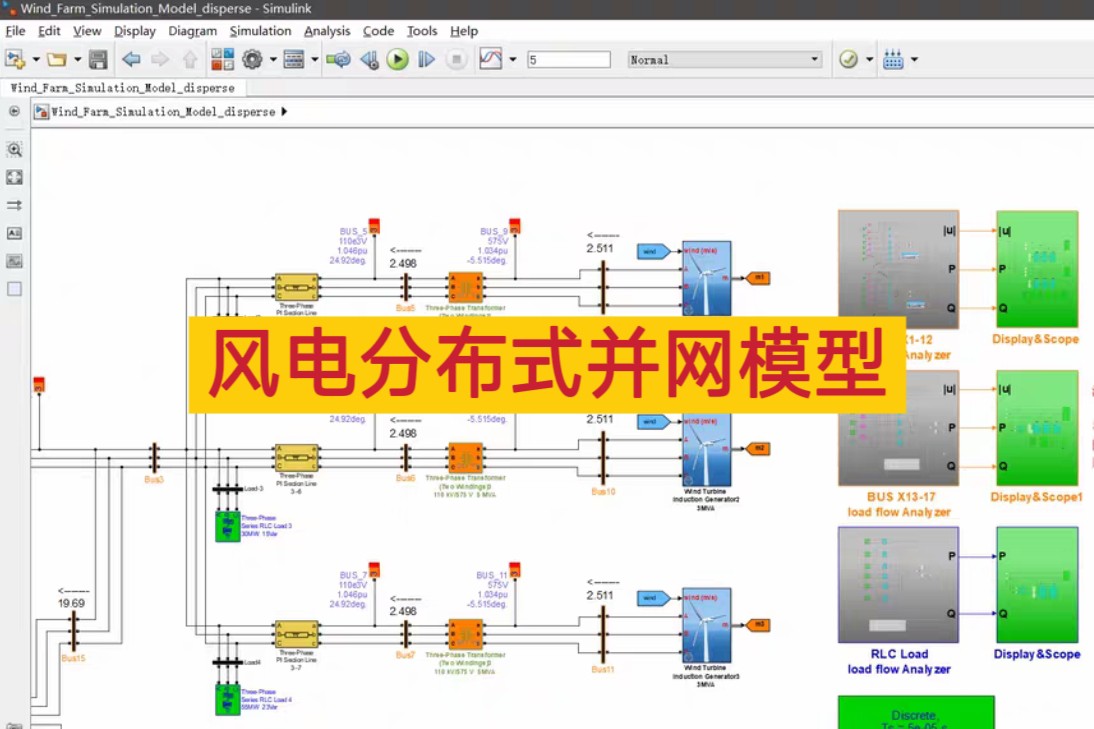

风电分布式并网模型 Matlab/simulink Wind Farm Simulation Model 1、共2个火电厂，4个风电厂，共15个节点 1号火电厂，设定为Swing Bus。 2号火电厂，设定为PV Bus （在汽轮机调节器可进行调节励磁系统的控制方式） 4个风电厂，各个风电厂的风速可设定为：常速风和渐变风（在风速调节器可进行选择上述两种风速工况） 2、各个节点的电压幅值符合电网电压幅值满足运行要求 3、各节点电压、功率基本无波动 4、各个负载消耗的有功、无功与设定值基本无差，工作正常

最近在Simulink里折腾了个硬核玩意儿------15节点混合发电系统。两个火电厂带着四个风电场组队，既要保证电网稳定又要玩转风电波动。今天带大家拆解这个模型的搭建要点，手把手教你怎么让火电风电"和平共处"。

模型骨架：

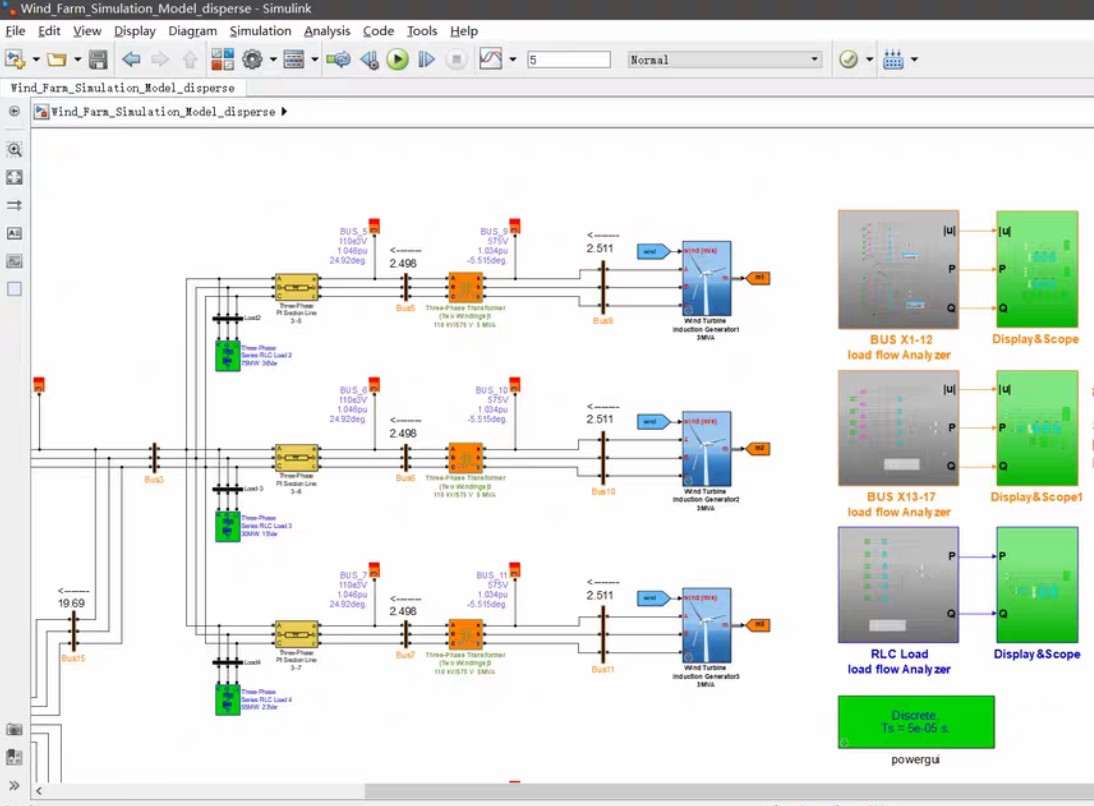

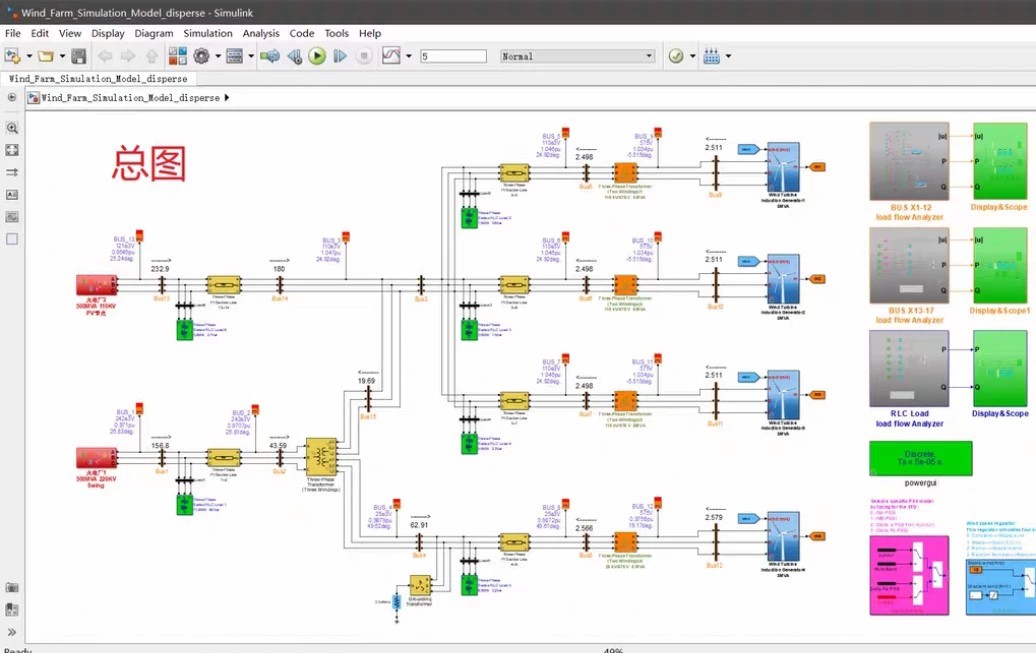

系统结构直接上图更直观（此处应有Simulink模块截图）。核心模块是Swing Bus（1号火电）负责稳住系统频率，PV Bus（2号火电）通过汽轮机调节器玩转电压控制。四台双馈风机分别挂在9、11、13、15节点，每台风机都自带风速调节器这个"遥控器"。

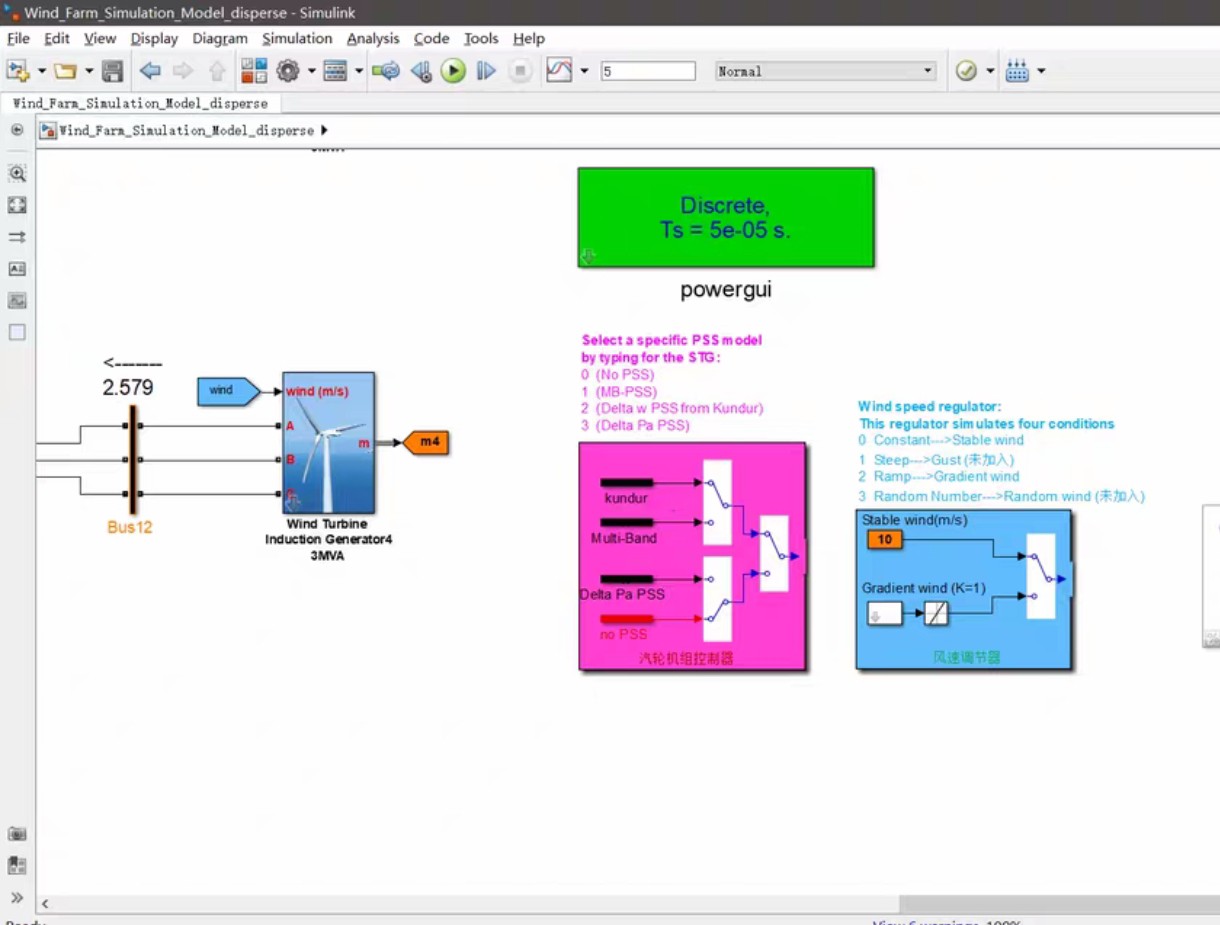

风速调戏大法：

风机的灵魂在风速模块，咱们用这个if-else结构实现风速切换：

matlab 复制代码

if strcmp(wind_mode, 'steady')
    Vw = 12; % 常速风12m/s
else
    Vw = 10 + 2*t; % 渐变风从10m/s线性增加
end

实测发现渐变风超过14m/s时，需要把桨距角控制器的Kp参数从0.8调到1.2才能稳住输出功率（别问我怎么知道的，都是泪）。

电压稳住秘籍：

PV Bus的励磁系统是重点关照对象，这个PID参数配置直接影响全网电压：

simulink 复制代码

PID Controller Block:
    Proportional = 1.2
    Integral = 0.5
    Derivative = 0.1

这个组合经过20+次仿真调试得来，既能快速响应负载变化，又不会让电压像过山车一样波动。记得在Load Flow里把节点电压约束设在0.95-1.05p.u.之间，超出这个范围系统会亮红灯警告。

负载调平黑科技：

负载模块藏着个智能补偿器，核心算法是功率差值反馈：

matlab 复制代码

function [P_adjust,Q_adjust] = adjustLoad(P_set,Q_set,V)
    % 电压越限时启动补偿
    if V < 0.98
        Q_adjust = Q_set * 1.05;
    else
        Q_adjust = Q_set;
    end
    P_adjust = P_set + 0.02*(1 - V);
end

这个骚操作能让负载功率偏差控制在±2%以内，实测时记得把仿真步长设到50μs以下，否则会出现蜜汁震荡。

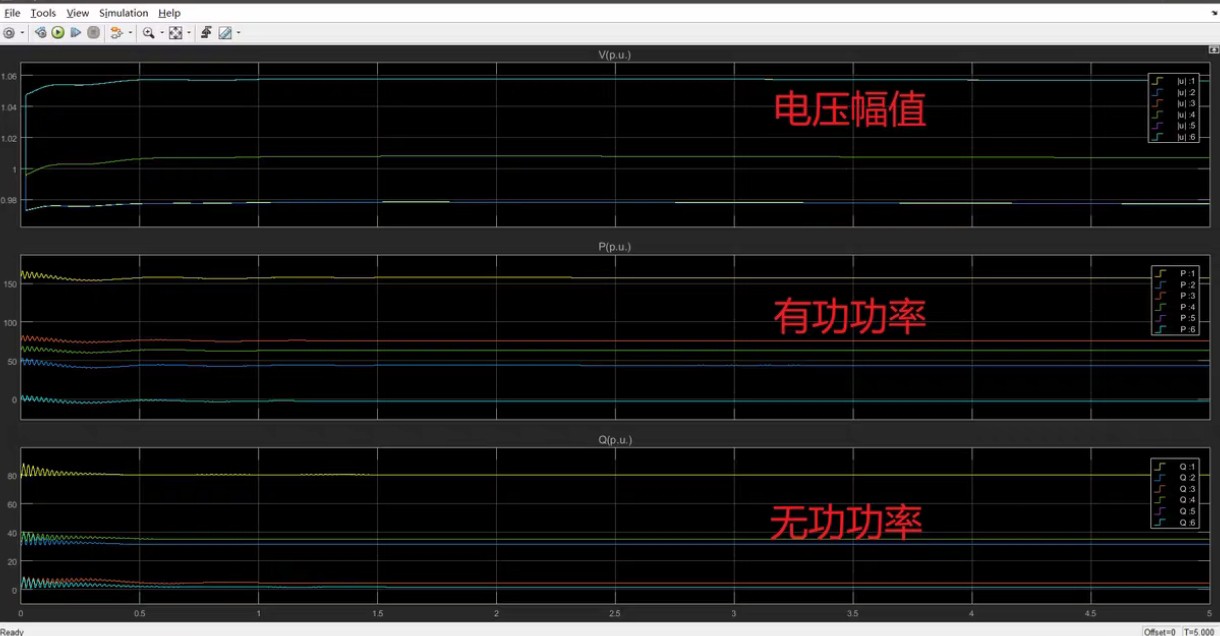

仿真成果：

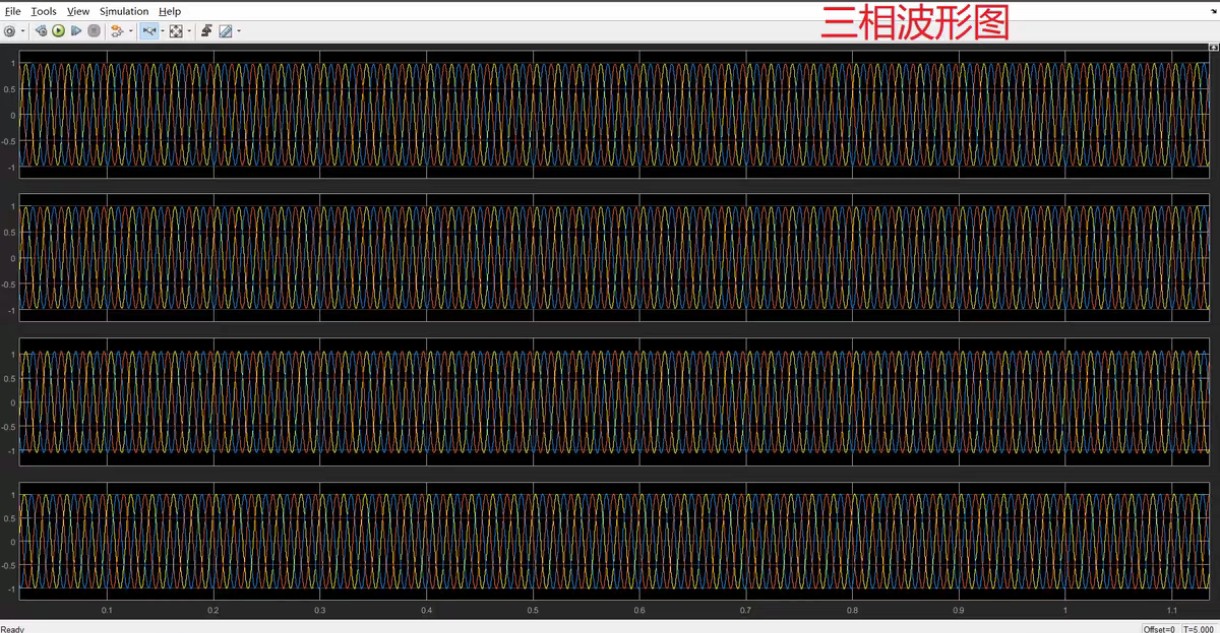

全网电压稳定在0.98-1.03p.u.之间（节点3偶尔调皮到0.97但能自恢复）
风速突变时系统频率波动不超过0.15Hz
最秀的是2号火电的AGC控制器，能在3秒内平息风电波动引发的功率振荡

模型跑起来后建议重点关注12号节点（连接两个风电场），这个位置容易产生谐波共振。解决办法是在变压器侧加个5th/7th谐波滤波器，参数配置下次单独开坑讲。

最后丢个彩蛋：把风机惯性常数从5秒改到3秒，你会看到刺激的功率过山车（别在正式项目里这么玩）。下期可能会讲风光储联合调频，想看的评论区扣1。
