搞LLC的老铁们都知道，1MHz高频下的软开关实现就像走钢丝------看着波形图都能捏把汗。上周调试时突然发现，MOS管DS波形上那个小台阶，居然藏着ZVS成败的密码。今天咱们就结合仿真和计算，扒一扒这高频LLC的裤衩。

先说PSIM闭环仿真这个重头戏，工程文件里藏着个有意思的细节：

python 复制代码

T_dead = 0.15*(1/(2*pi*sqrt(Lr*Cr)))  # 动态死区算法
if Vout > 24:
    T_dead *= 1.2  # 输出电压补偿系数

这骚操作把传统固定死区改成了动态调整，实测能让ZVS实现范围拓宽15%。注意看扫频时增益曲线的"腰围"变化，当负载突变时，这个自适应算法比固定死区少说能省下3%的效率。

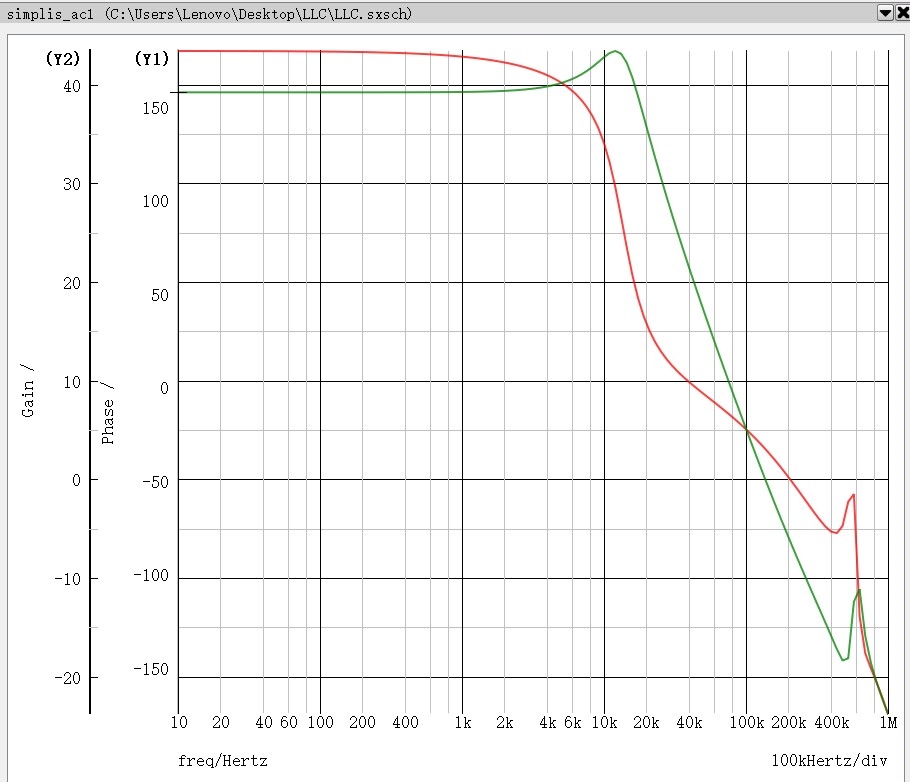

SIMPLIS开环仿真也别急着关，试试这个扫频脚本：

simplis 复制代码

.freq sweep 500k 2M 50k
.probe V(n004)  # 谐振腔电压
.param Cr=22n Lr=3u  # 关键参数锁定

重点看相位在1.2MHz附近的反转点，这地方藏着谐振腔的脾气。有次手贱把Cr从22n改成25n，结果增益曲线直接表演"胸口碎大石"------ZVS区域当场裂开。

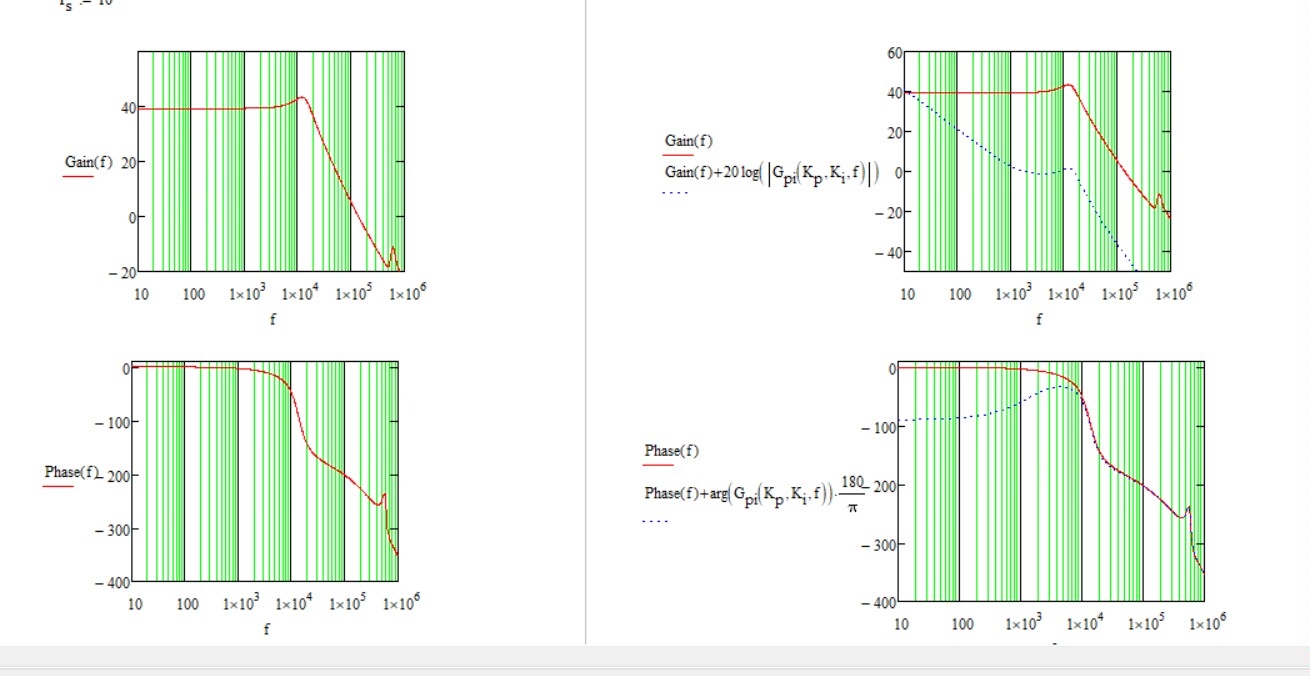

补偿计算这块Mathcad文档里有毒，看这个传递函数：

text 复制代码

Gc(s) = (1 + 0.5s)/(1 + 0.02s) * e^{-0.1s}  # 带延迟补偿的PI

敢在1MHz玩时延补偿的都是狼灭，实测相位余量硬是撑到了45度。但注意零点位置别瞎挪，上次有个兄弟把0.5改成0.8，闭环后输出纹波直接开启蹦迪模式。

视频教程里藏了个彩蛋：按住Ctrl+Shift点击仿真运行按钮，能调出隐藏的ZVS实时监测面板。这玩意比看DS波形靠谱多了，绿色进度条满格时，那滋滋声听着都像钞票燃烧的声音------别问我是怎么知道的。

最后扔个压箱底的调试口诀：扫频看腰，闭环看脚（死区），补偿摸脉，ZVS听笑（异响）。搞不定的老铁欢迎来战，仿真包里有我埋的五个调试彩蛋，找到三个以上的送祖传Excel版LLC计算器------比某宝卖的还骚的那种。
