**摘要：**本文围绕 BBU 与 RRU 之间的光链路展开，先介绍物理层双纤方案中两芯光纤一收一发的连接方式，再说明单纤双向（BiDi）技术如何用一根光纤实现上下行传输，最后讲解光路质量的关键指标，包括发射光功率（Tx）、接收光功率（Rx）的正常范围、光衰要求以及两侧收光弱的排查思路。
一、光路收发
1. 双纤双向（两个光口）
传统双纤方案中，BBU与RRU之间每个连接需要两芯光纤，一收一发 。BBU的CPRI光口和RRU的CPRI光口分别插入光模块，用两芯光纤对接，形成一对收发链路。此时"一对"指的是收、发两个光通道成对使用。
下图用文字示意 BBU 与 RRU 之间两芯光纤一收一发的连接方式：
BBU（CPRI光口） ------ 发送光纤 ------> RRU（CPRI光口）
BBU（CPRI光口） <------ 接收光纤 ------ RRU（CPRI光口）图中各元素含义如下：
- BBU（CPRI光口）：基带处理单元，负责信号处理，其 CPRI 光口用于与 RRU 对接。
- RRU（CPRI光口）：射频拉远单元，负责射频收发，其 CPRI 光口与 BBU 对接。
- 发送光纤：承载 BBU 到 RRU 方向的下行信号，箭头方向表示信号流向。
- 接收光纤：承载 RRU 到 BBU 方向的上行信号，箭头方向表示信号流向。
- 两芯光纤：一芯用于发送、一芯用于接收，二者成对使用，构成一收一发的完整链路。
2. 单纤双向（一个光口）
在5G前传网络中，主流方案已改为单纤双向（BiDi）技术， 通过不同波长在同一根光纤上实现上下行双向传输 ，只需1根光缆/1芯光纤即可完成一对收发的功能。如下：
BBU和RRU两侧的光模块都会各自发光、各自接收，只是双纤方案里两侧各用一芯、BiDi方案里两侧用不同波长。这一点也决定了"收发成对"需要从两端分别检测。
二、光路状态
收发光值指光模块的发射光功率（Tx） 和接收光功率（Rx）。在BBU和RRU两侧都有各自的光模块，因此链路中共有4个关键值：BBU侧Tx、BBU侧Rx、RRU侧Tx、RRU侧Rx。
正常范围：
| 参数 | 典型正常范围 |
|---|---|
| 发射光功率（Tx） | 0 dBm ~ -5 dBm |
| 接收光功率（Rx） | -8 dBm ~ -15 dBm |

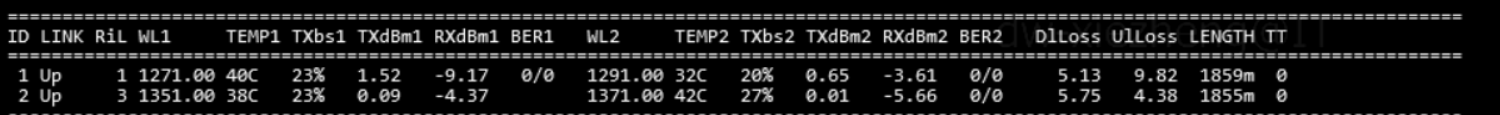

如下：5G Rilink=1收发光值范围正常
-
过高/过低都不好 ：接收光功率过高（如>-3dBm）会导致光模块过载甚至损伤；过低则易丢帧、丢包、误码升高。
-
光衰（链路损耗） ：通常要求链路衰耗≤15dB（或10~12dB内较好）；光衰绝对值>12dB易导致丢包、高误码、重建增多。
-
两侧收光弱排查 ：若BBU-RRU两端都出现收光弱，常见原因是长距离双纤损耗大 ，可更换单芯双向（BiDi）光模块------其接收灵敏度更高、发射功率更强，更适合长距离。
-
建议留余量 ：实际判断时建议模块收光功率高于低门限3dBm及以上，避免光链路老化后临界失效。
三、常见问题
1、链路降级
RiLink=1近端出现高误码，会触发链路降级告警。
2、链路断联
RiLink=3近端无收光，触发链路断告警，伴随小区退服。
