Framebuffer（帧缓冲）是 Linux 系统中用于图形显示的核心机制，它将显示设备抽象为一块可直接读写的内存区域，应用程序无需操作复杂的显卡硬件寄存器，只需通过标准文件接口读写这块内存，就能实现图形显示、图像绘制等功能。本文将从核心概念、编程流程、关键操作、实战案例到高级技巧，全面讲解 Framebuffer 应用编程。
一、核心概念
1. Framebuffer 本质
- Framebuffer 是内核提供的硬件无关抽象 ：屏蔽了不同显卡（如 VGA、HDMI、LCD）的硬件差异，应用程序通过统一的文件接口（
/dev/fb*）操作。 - 核心是一块显存映射区：显卡的帧缓冲区被映射到用户空间，应用程序读写该内存区域的像素数据，内核会自动将数据同步到显示设备。
2. 关键术语
- 帧缓冲设备文件 ：

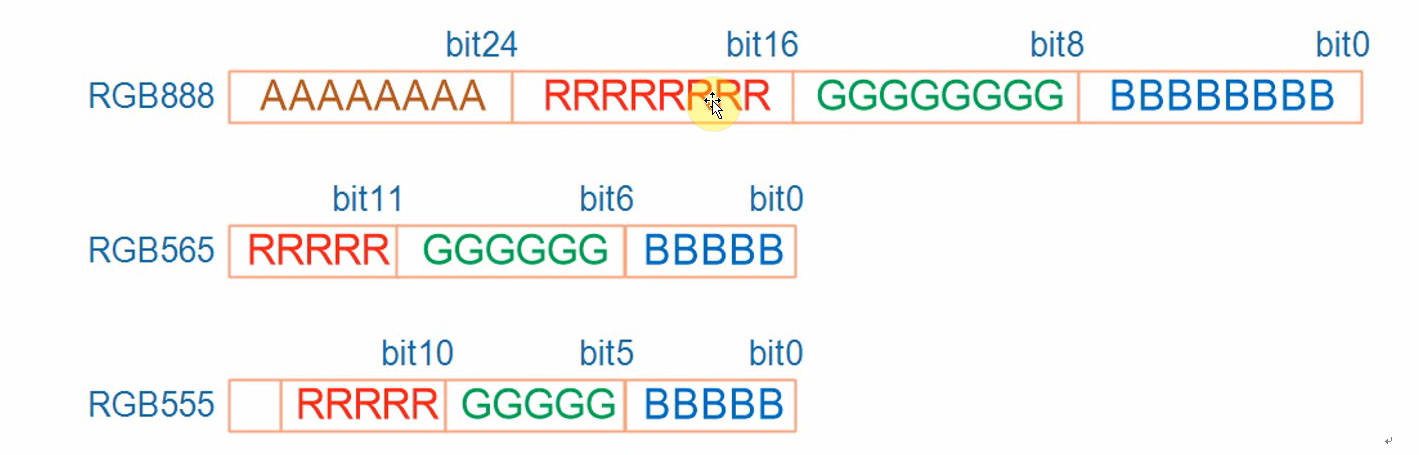

/dev/fb0（默认主显示设备）、/dev/fb1（次要显示设备，如外接屏幕），每个设备文件对应一个显示终端。 - 像素格式（Pixel Format） ：描述每个像素的存储方式，常见的有：
- RGB565：16 位像素，R=5 位、G=6 位、B=5 位（总 16 位 = 2 字节）；
- RGB888：24 位像素，R/G/B 各 8 位（3 字节）；
- ARGB8888：32 位像素，A（透明度）+ R/G/B 各 8 位（4 字节）。
- 显示参数 ：
- 分辨率：宽（xres）× 高（yres），如 1920×1080；
- 行跨度（stride/pitch）：一行像素占用的字节数（可能大于 宽 × 像素字节数，因内存对齐）；
- 位深度（bpp）：每个像素的位数（如 16、24、32）。
- 双缓冲：通过两块帧缓冲区（前台 / 后台）避免画面闪烁，应用程序在后台缓冲区绘制，完成后切换到前台显示。
二、Framebuffer 编程核心流程
Framebuffer 应用编程遵循 "打开设备→获取参数→映射显存→操作像素→关闭资源" 的标准流程，步骤如下：
1. 打开 Framebuffer 设备文件
通过 open() 函数打开 /dev/fb* 设备文件，获取文件描述符（fd）。注意 ：需要 root 权限（或给设备文件添加读写权限 chmod 666 /dev/fb0），否则会打开失败。
#include <fcntl.h>
#include <unistd.h>
int fb_fd = open("/dev/fb0", O_RDWR); // 读写模式打开主显示设备
if (fb_fd < 0) {
perror("open /dev/fb0 failed");
exit(EXIT_FAILURE);
}2. 获取显示设备参数
通过 ioctl() 函数读取 Framebuffer 的核心参数（分辨率、位深度、行跨度等），关键命令：
FBIOGET_VSCREENINFO：获取可变参数（分辨率、bpp、行跨度等）；FBIOGET_FSCREENINFO：获取固定参数（显存大小、缓冲区数量等）。
关键结构体
#include <linux/fb.h>
struct fb_var_screeninfo var; // 可变参数（可修改，如分辨率）
struct fb_fix_screeninfo fix; // 固定参数（硬件决定，不可修改）
// 获取可变参数
if (ioctl(fb_fd, FBIOGET_VSCREENINFO, &var) < 0) {
perror("ioctl FBIOGET_VSCREENINFO failed");
close(fb_fd);
exit(EXIT_FAILURE);
}
// 获取固定参数
if (ioctl(fb_fd, FBIOGET_FSCREENINFO, &fix) < 0) {
perror("ioctl FBIOGET_FSCREENINFO failed");
close(fb_fd);
exit(EXIT_FAILURE);
}常用参数解析
| 参数 | 含义 | 示例（1920×1080 RGB888） |
|---|---|---|
var.xres |
水平分辨率（像素数） | 1920 |
var.yres |
垂直分辨率（像素数） | 1080 |
var.bits_per_pixel |
位深度（bpp） | 24 |
fix.line_length |
行跨度（一行像素的字节数） | 1920×3=5760 |
fix.smem_len |
显存总大小（字节数） | 1920×1080×3=6220800 |
3. 映射显存到用户空间
通过 mmap() 函数将内核中的帧缓冲内存映射到用户空间，后续直接操作该内存即可修改显示内容。映射大小为 fix.smem_len（显存总大小），映射权限为 PROT_READ | PROT_WRITE（读写）。
#include <sys/mman.h>
// 映射显存：fd->显存地址，长度smem_len，读写权限，共享映射，偏移0
void *fb_buf = mmap(NULL, fix.smem_len, PROT_READ | PROT_WRITE, MAP_SHARED, fb_fd, 0);
if (fb_buf == MAP_FAILED) {
perror("mmap fb failed");
close(fb_fd);
exit(EXIT_FAILURE);
}4. 操作像素数据（核心绘制逻辑）
映射后，fb_buf 指向显存起始地址，每个像素的位置和颜色需根据像素格式 和行跨度 计算。核心公式：像素地址 = fb_buf + y * fix.line_length + x * (var.bits_per_pixel / 8)（x：水平坐标，y：垂直坐标，从左上角 (0,0) 开始）
示例 1：绘制单个像素（RGB565 格式）
RGB565 中，R（0-31）、G（0-63）、B（0-31），需将 24 位 RGB（0-255）转换为 16 位：
// RGB888 转 RGB565
uint16_t rgb565(uint8_t r, uint8_t g, uint8_t b) {
return ((r >> 3) << 11) | ((g >> 2) << 5) | (b >> 3);
}
// 在(x,y)位置绘制RGB565颜色
void draw_pixel_rgb565(void *fb_buf, int x, int y, uint16_t color, int line_length) {
// 计算像素地址（16位=2字节）
uint16_t *pixel = (uint16_t *)(fb_buf + y * line_length + x * 2);
*pixel = color; // 直接写入颜色
}
// 调用：在(100,200)绘制红色（R=255,G=0,B=0）
uint16_t red = rgb565(255, 0, 0);
draw_pixel_rgb565(fb_buf, 100, 200, red, fix.line_length);示例 2：绘制单个像素（RGB888 格式）
RGB888 中，每个像素占 3 字节，顺序为 R→G→B（小端系统默认）：
// 在(x,y)位置绘制RGB888颜色
void draw_pixel_rgb888(void *fb_buf, int x, int y, uint8_t r, uint8_t g, uint8_t b, int line_length) {
// 计算像素地址（24位=3字节）
uint8_t *pixel = (uint8_t *)(fb_buf + y * line_length + x * 3);
pixel[0] = r; // R通道
pixel[1] = g; // G通道
pixel[2] = b; // B通道
}
// 调用：在(300,400)绘制绿色（R=0,G=255,B=0）
draw_pixel_rgb888(fb_buf, 300, 400, 0, 255, 0, fix.line_length);示例 3：填充整个屏幕（纯色）
循环遍历所有像素，设置统一颜色：
// RGB888 填充全屏为蓝色
void fill_screen_rgb888(void *fb_buf, int xres, int yres, int line_length) {
uint8_t r = 0, g = 0, b = 255; // 蓝色
for (int y = 0; y < yres; y++) { // 遍历每一行
for (int x = 0; x < xres; x++) { // 遍历每一列
uint8_t *pixel = (uint8_t *)(fb_buf + y * line_length + x * 3);
pixel[0] = r;
pixel[1] = g;
pixel[2] = b;
}
}
}
// 调用：填充全屏
fill_screen_rgb888(fb_buf, var.xres, var.yres, fix.line_length);5. 关闭资源（避免内存泄漏）
程序退出前，需解除内存映射并关闭文件描述符：
// 解除映射
munmap(fb_buf, fix.smem_len);
// 关闭设备文件
close(fb_fd);小白友好！Framebuffer 快速上手实战（附完整可运行代码）
对于刚接触 Framebuffer 的小白来说，不用一开始啃复杂的图片显示、双缓冲，先从「最核心的像素操作」入手 ------ 用几行代码实现「填充全屏、画点、画直线」，就能快速理解帧缓冲的本质。本文案例极简、注释详细，复制就能运行，非常适合博客存档和入门练习～
核心思路
Framebuffer 最核心的逻辑：把显示器抽象成一块可直接读写的内存，找到对应像素的内存地址，往里面写颜色值，就能在屏幕上显示对应颜色。
我们只做 3 个最基础的操作，循序渐进：
- 填充整个屏幕为纯色（理解「遍历所有像素」）
- 绘制单个彩色像素（理解「像素地址计算」）
- 绘制一条直线（理解「像素遍历 + 地址计算」组合）
实战环境说明
- 系统：Linux（Ubuntu、树莓派、嵌入式 Linux 均可）
- 权限：需要 root 权限（操作
/dev/fb0设备） - 依赖：无额外库，纯 C 标准库 + Linux 系统调用
完整代码（带超详细注释）
#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/mman.h>
#include <linux/fb.h>
#include <stdint.h>
// 全局变量：存储帧缓冲关键参数（方便所有函数使用）
int fb_fd; // 帧缓冲设备文件描述符
struct fb_var_screeninfo var; // 可变参数（分辨率、位深度等）
struct fb_fix_screeninfo fix; // 固定参数（行跨度、显存大小等）
void *fb_buf; // 映射后的显存地址（用户空间可直接操作）
int pixel_bytes; // 每个像素占用的字节数（由位深度计算）
/**
* 第一步：初始化帧缓冲（打开设备→获取参数→映射显存）
* 返回值：0=成功，-1=失败
*/
int fb_init() {
// 1. 打开帧缓冲设备（/dev/fb0 是默认主显示器）
fb_fd = open("/dev/fb0", O_RDWR);
if (fb_fd < 0) {
perror("❌ 打开设备失败！原因");
// 小白提示：如果报错权限不够，用 sudo 运行程序
printf("💡 解决方案：sudo ./fb_demo\n");
return -1;
}
// 2. 获取显示器可变参数（分辨率、位深度等）
if (ioctl(fb_fd, FBIOGET_VSCREENINFO, &var) < 0) {
perror("❌ 获取可变参数失败！原因");
close(fb_fd);
return -1;
}
// 3. 获取显示器固定参数（行跨度、显存大小等）
if (ioctl(fb_fd, FBIOGET_FSCREENINFO, &fix) < 0) {
perror("❌ 获取固定参数失败！原因");
close(fb_fd);
return -1;
}
// 4. 计算每个像素的字节数（位深度 / 8，比如 24位→3字节，32位→4字节）
pixel_bytes = var.bits_per_pixel / 8;
printf("✅ 初始化成功！\n");
printf("📺 显示器参数：%dx%d 分辨率，%d位深度（%d字节/像素）\n",
var.xres, var.yres, var.bits_per_pixel, pixel_bytes);
// 5. 映射显存到用户空间（把内核的显存"搬"到自己程序里操作）
fb_buf = mmap(NULL, fix.smem_len, PROT_READ | PROT_WRITE, MAP_SHARED, fb_fd, 0);
if (fb_buf == MAP_FAILED) {
perror("❌ 映射显存失败！原因");
close(fb_fd);
return -1;
}
return 0;
}
/**
* 第二步：绘制单个像素（核心函数）
* x：像素的水平坐标（从左到右，0开始）
* y：像素的垂直坐标（从上到下，0开始）
* r：红色分量（0-255）
* g：绿色分量（0-255）
* b：蓝色分量（0-255）
*/
void draw_pixel(int x, int y, uint8_t r, uint8_t g, uint8_t b) {
// 边界检查：避免坐标超出屏幕范围（小白必加，防止崩溃）
if (x < 0 || x >= var.xres || y < 0 || y >= var.yres) {
printf("⚠️ 坐标(%d,%d)超出屏幕范围，跳过绘制\n", x, y);
return;
}
// 关键公式：计算当前像素在显存中的地址
// 显存地址 = 显存起始地址 + 行偏移（y * 一行的字节数） + 列偏移（x * 每个像素的字节数）
uint8_t *pixel_addr = (uint8_t *)fb_buf + y * fix.line_length + x * pixel_bytes;
// 根据位深度（像素格式）写入颜色（兼容常见的 24位和32位）
switch (var.bits_per_pixel) {
case 24: // RGB888：3字节，顺序 R→G→B
pixel_addr[0] = r;
pixel_addr[1] = g;
pixel_addr[2] = b;
break;
case 32: // ARGB8888：4字节，A（透明度）+ R→G→B（A设为255不透明）
pixel_addr[0] = r;
pixel_addr[1] = g;
pixel_addr[2] = b;
pixel_addr[3] = 255; // 透明度：255=完全不透明
break;
default:
printf("❌ 不支持的位深度：%d位\n", var.bits_per_pixel);
}
}
/**
* 第三步：填充全屏为纯色（小白入门第一个效果）
*/
void fill_screen(uint8_t r, uint8_t g, uint8_t b) {
printf("🎨 正在填充全屏为 RGB(%d,%d,%d)...\n", r, g, b);
// 遍历屏幕所有像素（y从0到屏幕高度-1，x从0到屏幕宽度-1）
for (int y = 0; y < var.yres; y++) {
for (int x = 0; x < var.xres; x++) {
draw_pixel(x, y, r, g, b);
}
}
}
/**
* 第四步：绘制一条直线（用两点式，适合小白理解）
* x1,y1：起点坐标
* x2,y2：终点坐标
* r,g,b：直线颜色
*/
void draw_line(int x1, int y1, int x2, int y2, uint8_t r, uint8_t g, uint8_t b) {
printf("📏 正在绘制直线：(%d,%d)→(%d,%d)\n", x1, y1, x2, y2);
// 简单的 Bresenham 算法（简化版，适合小白看懂）
int dx = abs(x2 - x1); // x方向差值
int dy = abs(y2 - y1); // y方向差值
int sx = x1 < x2 ? 1 : -1; // x方向步进（1=向右，-1=向左）
int sy = y1 < y2 ? 1 : -1; // y方向步进（1=向下，-1=向上）
int err = dx - dy; // 误差值
while (1) {
draw_pixel(x1, y1, r, g, b); // 绘制当前点
if (x1 == x2 && y1 == y2) break; // 到达终点，退出循环
int e2 = 2 * err;
if (e2 > -dy) { err -= dy; x1 += sx; } // x方向步进
if (e2 < dx) { err += dx; y1 += sy; } // y方向步进
}
}
/**
* 第五步：释放资源（程序结束前必须做，避免内存泄漏）
*/
void fb_exit() {
munmap(fb_buf, fix.smem_len); // 解除显存映射
close(fb_fd); // 关闭设备文件
printf("👋 资源已释放，程序退出\n");
}
int main() {
// 1. 初始化帧缓冲
if (fb_init() != 0) {
return -1;
}
// 2. 执行绘制操作（小白可修改这里的参数玩）
fill_screen(255, 255, 255); // 第一步：填充全屏白色（RGB(255,255,255)）
sleep(2); // 停留2秒，让你看清效果
draw_line(100, 200, 800, 600, 255, 0, 0); // 第二步：画红色直线（起点→终点，红）
sleep(3); // 停留3秒
draw_pixel(400, 300, 0, 255, 0); // 第三步：在屏幕中心画一个绿色像素
sleep(3); // 停留3秒
fill_screen(0, 0, 0); // 第四步：填充全屏黑色，清理屏幕
sleep(1);
// 3. 释放资源
fb_exit();
return 0;
}如何运行？（小白一步一步来）
1. 保存代码
把上面的代码复制到文本文件，命名为 fb_demo.c（比如保存到桌面）。
2. 编译代码
打开 Linux 终端，进入代码所在目录（比如桌面），执行编译命令：
gcc fb_demo.c -o fb_demo-
如果没报错，会生成一个
fb_demo的可执行文件； -
如果报错
fatal error: linux/fb.h: No such file or directory，执行以下命令安装依赖（Ubuntu/Debian 系统）：sudo apt-get install linux-headers-$(uname -r)
3. 运行程序（必须加 sudo，否则权限不够）
sudo ./fb_demo4. 观察效果
运行后会依次看到：
- 屏幕瞬间变白（停留 2 秒）；
- 出现一条红色直线（停留 3 秒）；
- 屏幕中心出现一个绿色小点（停留 3 秒）；
- 屏幕变黑（停留 1 秒）；
- 程序退出，恢复正常。
关键知识点（小白必懂）
1. 核心流程（记住这 5 步，Framebuffer 就入门了）
打开设备（open）→ 获取参数（ioctl）→ 映射显存（mmap）→ 操作像素（draw_pixel）→ 释放资源（munmap+close）- 映射显存（mmap）是关键：把内核里的 "显示器内存" 映射到自己的程序，不用操作复杂硬件，直接写内存就行；
- 像素地址计算是核心：
y * 行跨度 + x * 像素字节数，记住这个公式就不会出错。
2. 颜色怎么表示？
用 RGB 三色分量（每个分量 0-255）：
- 白色：(255,255,255)
- 黑色：(0,0,0)
- 红色：(255,0,0)
- 绿色：(0,255,0)
- 蓝色：(0,0,255)
- 粉色：(255,192,203)（可以自己修改数值玩）
3. 常见问题解决（小白避坑）
问题 1：运行报错「Permission denied」
- 原因：没有操作
/dev/fb0的权限； - 解决：必须加
sudo运行（sudo ./fb_demo）。
问题 2：屏幕没反应 / 花屏
- 检查是否是远程登录（比如 SSH）：远程登录看不到本地屏幕，必须在物理机或桌面环境下运行；
- 检查分辨率：如果你的屏幕分辨率不是常见的 1920x1080、1366x768 等，代码也能适配（因为是动态获取参数），但如果是嵌入式设备（比如树莓派），确保
/dev/fb0是正确的显示设备。
问题 3：编译报错「找不到 linux/fb.h」
- 原因：缺少 Linux 内核头文件；
- 解决：执行
sudo apt-get install linux-headers-$(uname -r)安装。
小白拓展玩法（修改代码，快速上手）
学会基础后，试着修改代码玩，加深理解：
- 改颜色：把
fill_screen(255,255,255)改成fill_screen(0,0,255)，填充全屏蓝色； - 改直线：把
draw_line(100,200,800,600,...)的起点和终点改成(200,300, 1000, 400)，看看直线位置变化； - 画多个点：在
draw_pixel后面再加几行draw_pixel(500,400, 255,0,255)（紫色）、draw_pixel(600,500, 255,215,0)（金色）； - 画矩形：用两个循环遍历 x 和 y 范围，比如
for(x=300;x<500;x++) for(y=200;y<400;y++) draw_pixel(x,y,0,255,255)（青色矩形）。
Framebuffer 编程之惑：mmap 是多此一举的 "备份" 吗？
在学习 Linux Framebuffer 编程时，一个核心步骤是使用 mmap 函数将内核管理的显存映射到用户空间。初学者对此常常会感到困惑，并提出一个非常好的问题：
"这不就像在用户空间创建了一个显存的'备份'吗？既然最终还是要影响到物理显存，为什么不直接让内核去写，而非要绕一圈搞个映射呢？这难道不是多此一举吗？"
这个疑问触及了 mmap 的本质。答案是：它远非多此一举，恰恰相反，它是为了避免 "多此一举" 的低效操作而设计的精妙机制。
核心误区：mmap 创建的不是 "备份"，而是 "传送门"
将映射的内存理解为 "备份" 是问题的关键。实际上，mmap 所做的，是在你的应用程序（用户空间）和物理显存（内核空间）之间，建立一个直接的通道，或者说一扇 **"传送门"**。
1. 没有 mmap 的世界（传统 I/O）
你的程序想在屏幕上画一个点，需要经历一个繁琐的过程：
程序在自己的内存（用户空间）里准备好像素数据。
调用 write()，触发系统调用 ，程序暂停，CPU 切换到内核态。
内核将数据从你的程序内存拷贝到内核的一块缓冲区。
内核再将数据从它的缓冲区写入到物理显存。
操作完成，CPU 切换回用户态，你的程序继续运行。
这个过程涉及 2 次 CPU 模式切换 和 2 次数据拷贝。对于刷新整个屏幕这样涉及数百万像素的操作，这种开销是无法接受的。
2. 拥有 mmap 的世界（内存映射）
程序在初始化时，调用一次 mmap，请求内核建立映射。
内核将物理显存的一段地址，直接映射到你程序的一段虚拟地址上。这就像给了你一把能直接打开显存房间的 "钥匙"。
之后，你的程序通过返回的指针（如 fb_buf）读写这块内存时，就等同于在直接读写物理显存。
这个过程没有数据拷贝 （零拷贝 Zero-Copy），也没有频繁的系统调用。你的程序获得了直接操作硬件内存的权限和速度。
总结：mmap 的两大核心目的
综上所述，mmap 在 Framebuffer 编程中的目的清晰而明确：
追求极致的性能：通过 "零拷贝" 技术，绕过了传统 I/O 中昂贵的系统调用和内存拷贝开销，使得应用程序能以内存读写的速度直接刷新屏幕，这对于游戏、视频播放等图形密集型应用至关重要。
提供操作的便利性：映射成功后，整块显存对你的程序来说就像一个巨大的数组。你可以通过简单的指针运算，精确定位并修改任意一个像素的颜色，这比反复使用 lseek 和 write 来操作要直观和高效得多。
所以，mmap 绝不是一个冗余的设计。它是一种高明的操作系统机制，通过在用户与内核之间架起一座高效的桥梁，完美地解决了用户程序安全、快速访问硬件资源的需求。
