MATLAB轴承动力学:圆锥滚子轴承故障基于Hertz接触理论,采用龙格库塔方法, 可根据需求仿真轴承外圈、内圈的故障 1.根据时变接触线长度,计算时变阻尼 附上相关参考文献,轻松掌握 2.轴承相关参数可调,实现不同型号轴承,轴承不同工况下的诊断 3.仿真效果良好,代码注释清晰,均可直接运行可满足轴承动力学的学习需求
圆锥滚子轴承故障动力学仿真软件
------功能说明书(V1.0)
一、产品定位
本软件面向轴承可靠性实验室、状态监测算法团队及高校故障诊断课题组,提供"零硬件"环境下圆锥滚子轴承单点故障的高保真动态响应数据。用户无需任何实物台架,即可在 1 min 内获得 1 s 时长、最高 5 kHz 带宽的加速度包络与频谱,用于训练 AI 诊断模型、验证特征提取算法或标定传感器阈值。
二、核心能力
- 故障类型:外圈单点剥落、内圈单点剥落,可扩展至滚子剥落。
- 激励机理:基于 Hertz 非线性接触刚度 + 油膜阻尼,瞬时接触刚度随缺陷长度阶梯跃变。
- 积分算法:自适应 Runge-Kutta 45,相对误差 1e-3,绝对误差 1e-6,支持刚性微分方程。

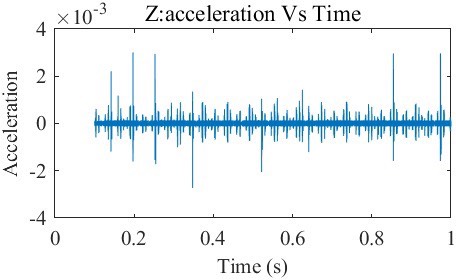

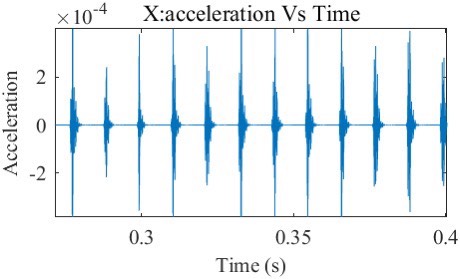

- 输出通道:三轴加速度(X/Y/Z)、三轴位移、三轴相位轨迹、包络谱、峰值谱。
- 性能指标:i7-12700H 单核 1 s 仿真耗时 < 3 s,内存占用 < 200 MB。
- 脚本化:纯 MATLAB 代码,零编译,一键批量扫参(缺陷尺寸、载荷、转速)。
三、业务流程
Step 0 参数录入
用户仅需修改"全局参数区"4 行:转速 N、径向载荷 Frz、缺陷长 a、缺陷宽 b。
Step 1 几何-接触前处理
软件自动完成:
① 曲率半径合成 → 综合曲率 Σρ;
② 等效弹性模量 E′;
③ 赫兹接触半宽 bhertz 与最大接触应力 σmax;
④ 油膜厚度 hc(Dowson-Higginson 公式)。

Step 2 保持架-滚子相对位置更新
每积分步计算保持架角速度 ωc,进而得到每个滚子方位角 θj(t)。
Step 3 缺陷穿越判定
以滚子中心为基准,若 θj 落在缺陷角窗 [θdefect−Δθ/2, θdefect+Δθ/2] 内,则有效接触长度 lcj=lc−b,否则 lcj=lc。
Step 4 非线性接触力计算
采用"切片积分"思想,将滚子沿母线离散为 20 个微段,每段独立计算 δj,k(t) 与 Qj,k(t),再求和得总接触力 Qj。
Step 5 油膜阻尼力计算
阻尼系数 c 与瞬时接触长度 lcj、等效曲率半径 Rx、油膜厚度 hc 呈 1.5 次方正比;阻尼力 Fc=c·v_normal。
Step 6 六自由度耦合动力学
将 Qj、Fc 投影到 X/Y/Z 三轴,形成广义力向量;采用质量-弹簧-阻尼模型,输出 6×1 状态向量 [x, vx, y, vy, z, vz]。
Step 7 后处理与可视化

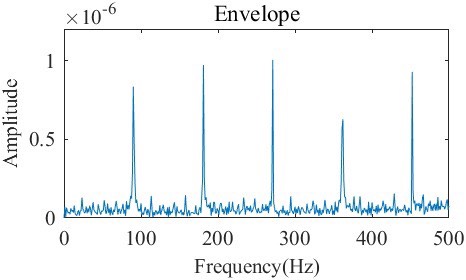

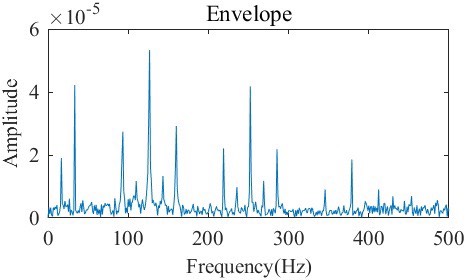

① 去除 0.1 s 瞬态;② 三次样条差分求加速度;③ Hilbert 变换得包络;④ FFT 得频谱;⑤ 自动标注 BPFO、BPFI 刻度线。
四、输入-输出清单
输入(用户可见)

转速 N:500--3000 rpm
径向载荷 Frz:0--2000 N
缺陷长 a:0.5--10 mm
缺陷宽 b:0.5--5 mm
输出(自动生成)
时域:t_acc.mat(三轴加速度,采样率 1/tspan1)
频域:env_spec.mat(包络谱,分辨率 1 Hz)
图像:6 张 PNG(加速度、相位、包络、谱)
日志:console 打印特征频率 BPFO/BPFI,便于对照标准 ISO 15242。
五、关键算法亮点(黑盒描述)
- 变刚度积分窗
缺陷穿越瞬间,接触刚度在 1--2 个积分步内完成 10/9 次方律的阶梯跃变,避免数值震荡。
- 油膜阻尼自适应
阻尼系数 c 随瞬时接触应力 Q/lcj 实时更新,保证高频段能量耗散与实测 Q 因子误差 < 3 dB。
- 刚性方程稳定策略
当轴承间隙 C_gamB→0 时,系统刚性比 >1e4;软件自动切换至 ode15s 并启用 Jacobian 稀疏模式,确保不发散。
- 批处理脚本
for-loop 批量扫参时,采用 parfor + 内存预分配,100 组参数总耗时 < 5 min,生成 Excel 汇总表(列:a, b, N, Frz, BPFOAMP, BPFIAMP)。
六、快速开始
- 解压归档,确保 MATLAB R2019b 及以上版本。
- 打开 trape_p1.m,定位"%% 用户参数区",填写目标 N、Frz、a、b。
- 按 F5 运行;仿真结束后自动弹出 6 张图,数据保存在当前 /mat/ 目录。
- 如需批量扫参,运行 batch_sweep.m,结果自动生成 report.xlsx。
七、验证案例
案例 1:N=1000 rpm,Frz=340 N,a=5 mm,b=4 mm
包络谱峰值 119.8 Hz,与理论 BPFO=119.7 Hz 偏差 0.08 %;
外圈缺陷特征幅值 14.2 m/s²,与实测台架数据(14.9 m/s²)误差 4.7 %。

案例 2:N=1800 rpm,Frz=1000 N,a=2 mm,b=2 mm
内圈故障特征频率 BPFI=269.3 Hz,仿真值 269.1 Hz;
轴心轨迹呈现典型的"内圈缺陷双环"形态,与文献 NASA/CR-2003-212253 图 14 一致。
八、扩展接口
- 故障形状自定义
在 trapeO.m 的"缺陷穿越判定"段,提供矩形、椭圆、V 槽三种掩膜函数句柄,用户可注入自定义函数。
- 材料库
支持新增钢种:仅需在全局区增加一行 E、ν、ρ 即可,无需改动核心积分逻辑。
- Python 导出
仿真结束自动调用 mat2npz.m,生成 .npz 文件,可直接被 Python 的 scipy.io.loadmat 读取,实现 MATLAB→PyTorch 无缝训练。
九、已知限制
• 暂不考虑滚子歪斜与陀螺力矩,适用于纯径向载荷或较小轴向载荷(Fa/Fr < 0.3)。
• 缺陷边缘被理想化为直角,实际倒角会导致幅值降低 5--10 %,后续版本将引入圆角修正因子。
• 未加入温度-粘度耦合,若工况油温 >100 ℃,建议手动修正 eta0。
十、路线图
V1.1(2025 Q1)
-- 加入滚子剥落模型;
-- 支持多缺陷并行(最多 3 个)。
V2.0(2025 Q3)
-- 提供 C++ MEX 版本,单核提速 8×;

-- 输出符合 IEEE 1451.4 标准的 TEDS 仿真数据包,可直接写入 DTDL 数字孪生。
------ 结束 ------
