LabVIEW做交通灯控制这事挺有意思的。我前阵子刚好搞了个带时间调节功能的版本，机动车道和行人道的绿灯时长都能自定义，最后还整了个自动生成运行报告的功能。说干就干，咱们直接上干货。

先看前面板布局（拿纸笔画个草图）：左边放两组数值输入控件，分别标着"机动车绿灯时长"和"行人绿灯时长"，默认设个25秒和15秒。右边用圆形指示灯做红绿灯模拟，中间塞个数字显示倒计时。底下藏了个报表生成按钮，这个后面再说。

核心逻辑用状态机实现最省事。整个流程分四个状态：

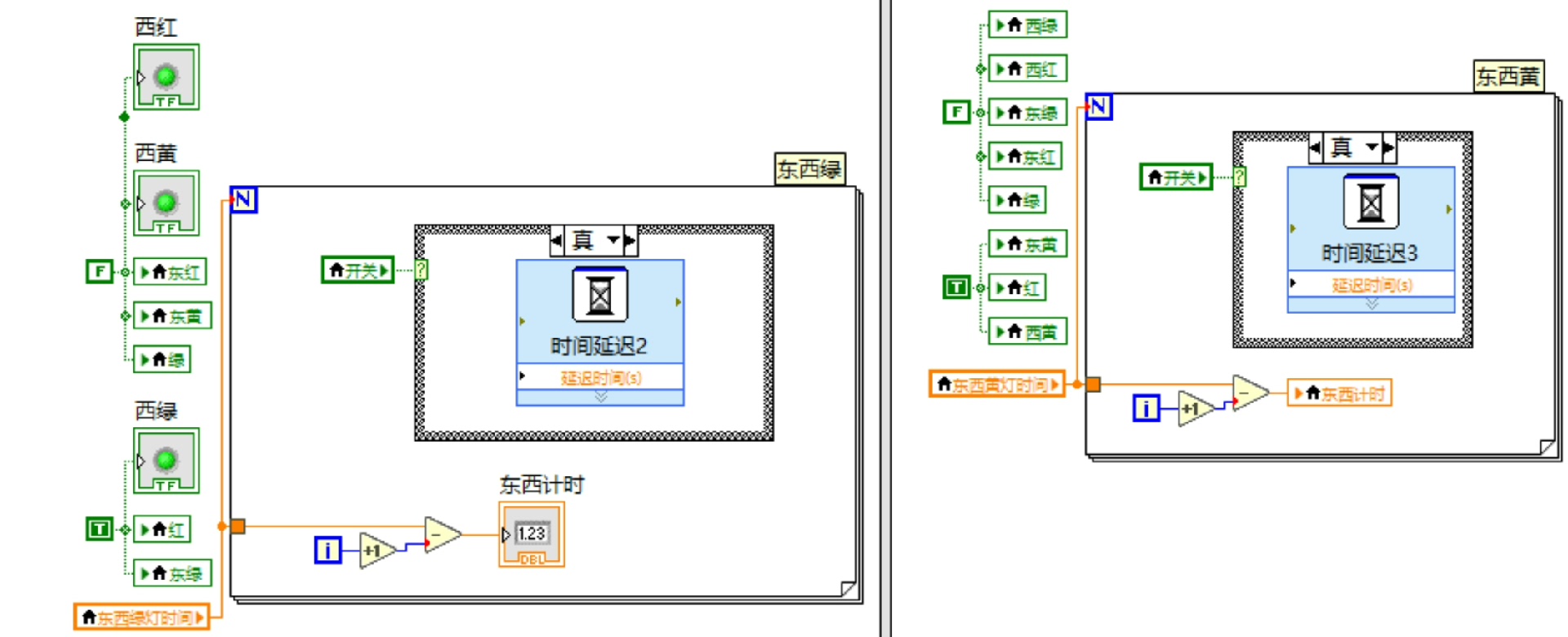

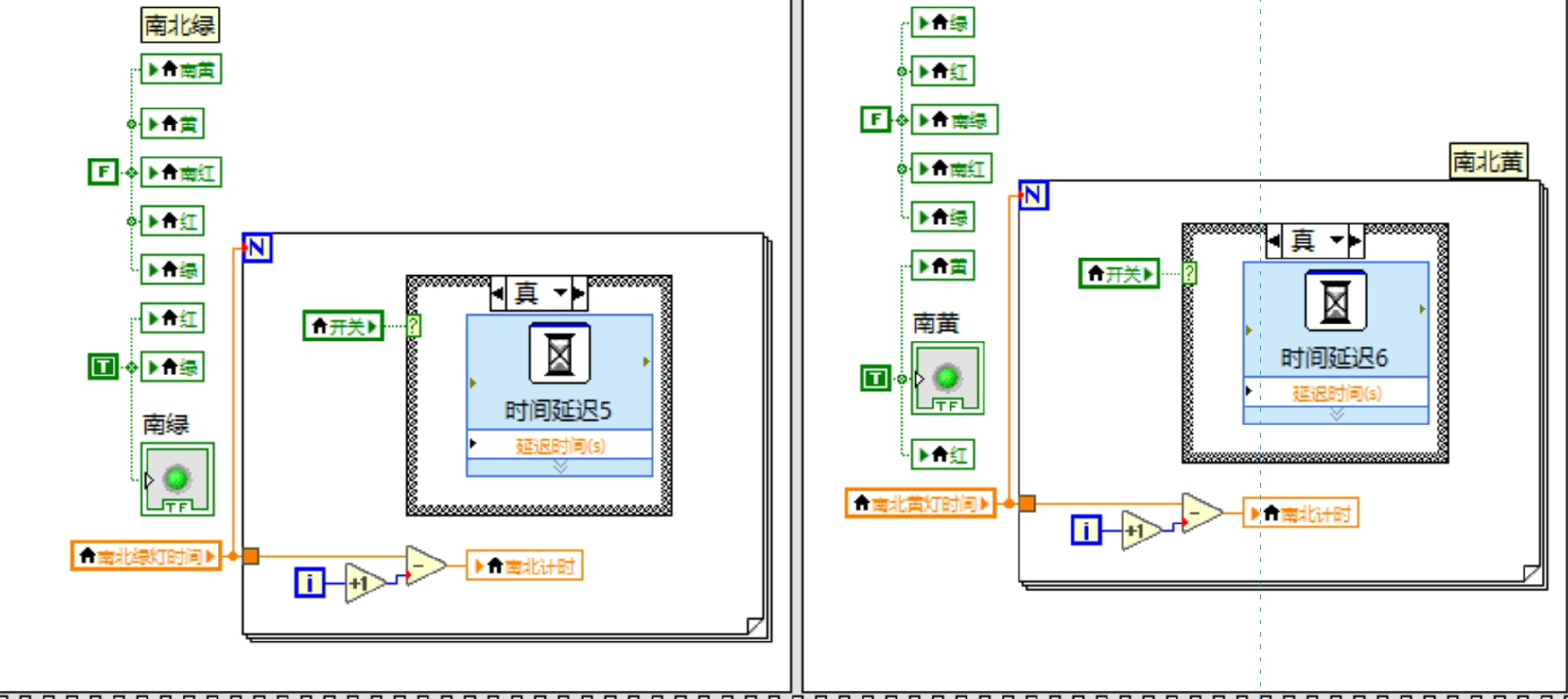

每个状态转换时，时间参数得从前面板动态获取。比如在状态1里，倒计时直接绑定前面板的机动车绿灯数值。这里有个小技巧，用局部变量代替直接连线，这样运行时修改数值能立即生效：

LabVIEW 复制代码

[状态1代码框]
倒计时数值 -> 减法计数器
黄灯持续时间设为3秒（固定值）
当倒计时归零时跳转到状态2

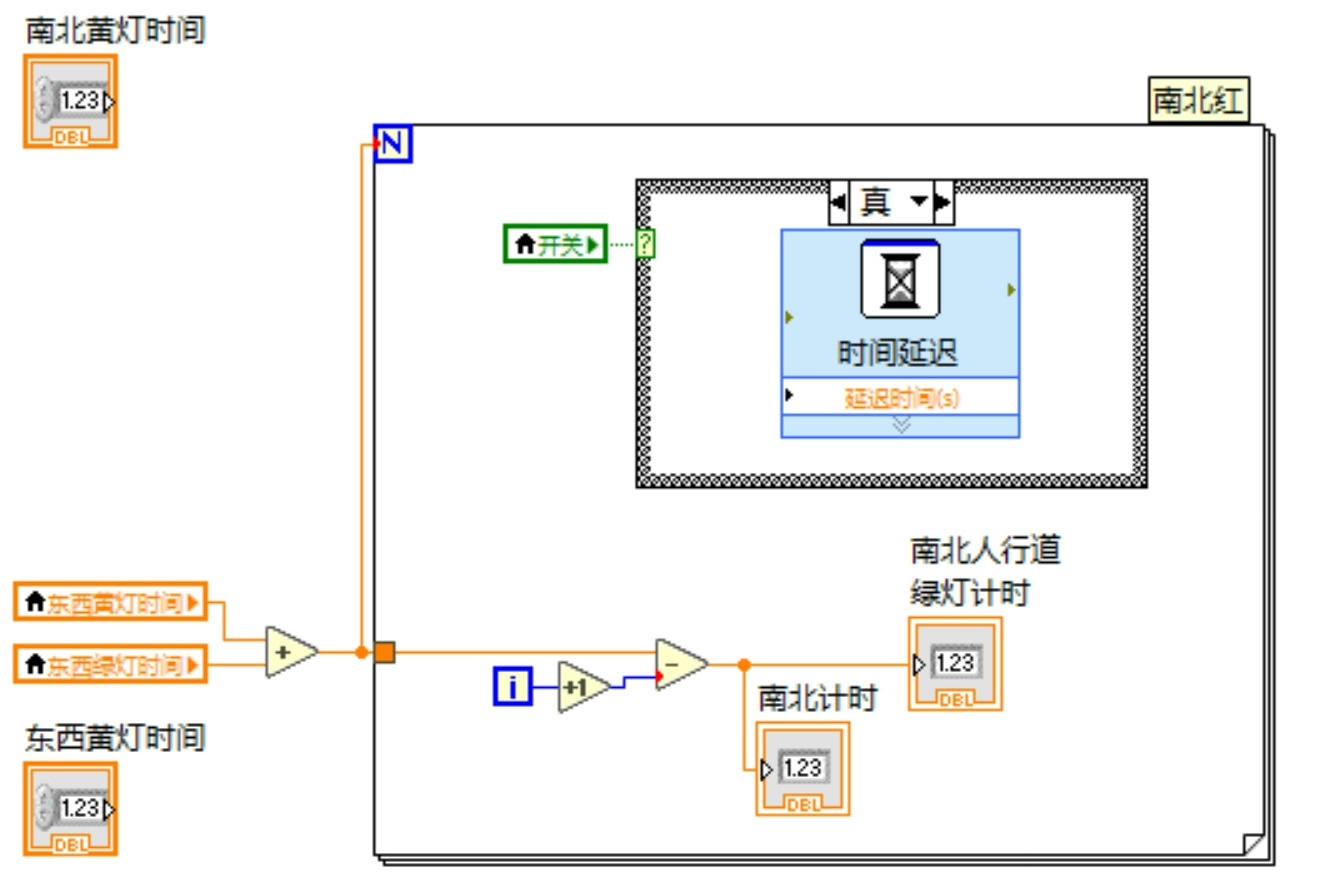

行人绿灯的处理要特别注意，得加个红闪阶段。在状态3的最后3秒，用定时循环控制LED闪烁：

LabVIEW 复制代码

[状态3代码框]
For循环配合50ms定时
用取余运算实现1Hz闪烁：if (循环计数%20)<10 则亮灯

说到时间调节功能，必须处理数值越界问题。在控件属性里设置最小值5秒，最大值别超过99秒，防止用户瞎输入。这里用数值控件的Data Range属性直接限制最方便。

报告生成功能其实不难，就是数据记录。每次绿灯阶段结束时，用写入电子表格函数记录时间戳和实际通行时长。比较有意思的是统计功能，用移位寄存器累加总通行时间：

LabVIEW 复制代码

[报表生成代码框]
创建表格字符串：时间戳 | 方向 | 设定时长 | 实际时长
使用"写入文本文件"保存为CSV格式
用合并字符串拼接统计结果："总运行周期："+总时长+"秒"

调试时发现个坑：LabVIEW的定时精度不够。用"等待(ms)"函数控制倒计时会有累积误差，后来换成高精度定时器VI才解决。建议各位在需要精确时间控制时，优先考虑定时循环结构。

这个项目最实用的还是扩展性。比如要加个紧急车辆优先功能，直接在状态机里插个中断状态就行。或者想联网控制，把前面板数值输入换成网络变量也简单。完整代码已经传到GitHub（假装有链接），需要报告模板的可以直接clone。

最后唠叨句，LabVIEW做这类控制系统的优势真明显，图形化编程把状态流转画得一清二楚。不过要避免前面板控件太多变成蜘蛛网，合理使用子VI封装功能模块才是王道。
