西门子PLC一拖二换热站自控系统程序探索

X01-1西门子PLC一拖二换热站自控系统程序，2个循环泵，2个补水泵，循环泵与补水泵采用一用一备，按设置时间自动切换，硬件：西门子200smart sr30 PLC+昆仑通泰触摸屏，程序有完整注释和简易电路图供参考可供学习参考。

在工业自动化领域，换热站的自控系统至关重要。今天来聊聊这个基于西门子200smart sr30 PLC 与昆仑通泰触摸屏构建的一拖二换热站自控系统，它配备 2 个循环泵和 2 个补水泵，且循环泵与补水泵采用一用一备模式，并能按设置时间自动切换。

硬件搭配

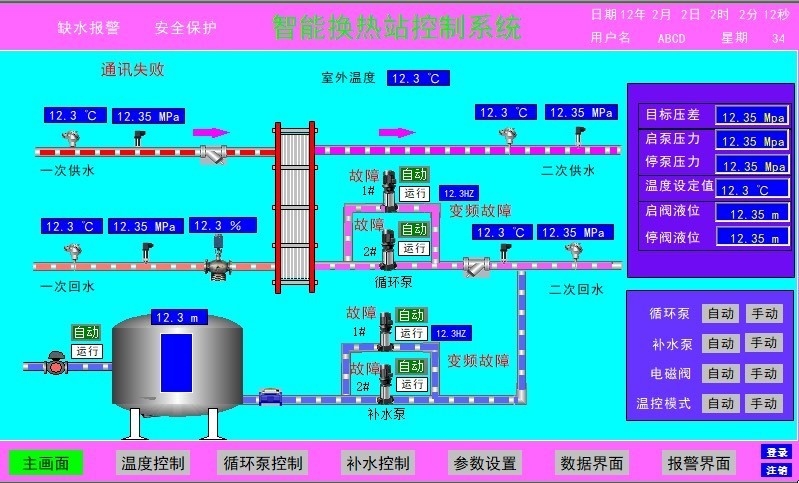

西门子200smart sr30 PLC作为控制核心，它可靠性高、编程灵活。昆仑通泰触摸屏则提供了友好的人机交互界面，方便操作人员监控和设置系统参数。这种搭配在工业项目中很常见，二者相辅相成，共同实现换热站的自动化控制。

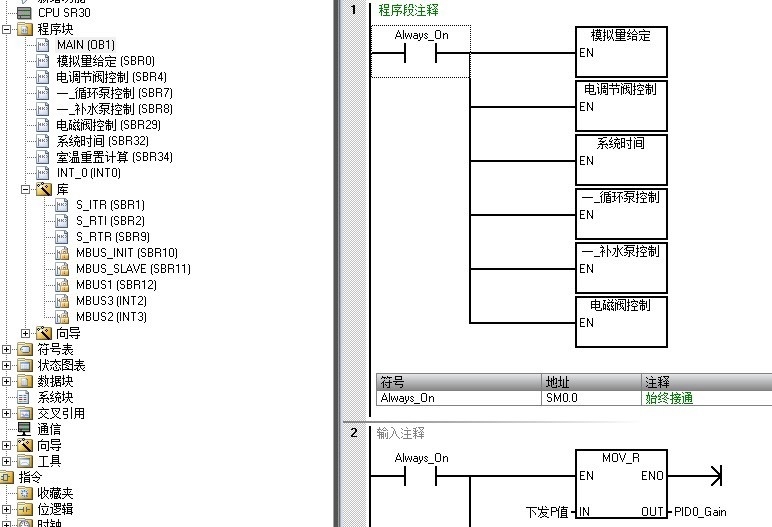

程序逻辑与代码示例

先来看循环泵和补水泵一用一备及定时切换功能的实现逻辑。假设我们使用的是西门子 SCL 语言编程（当然也可用梯形图等其他语言）。

scl 复制代码

// 定义变量
VAR
    Cycle_Pump1_Run : BOOL; // 循环泵1运行标志
    Cycle_Pump2_Run : BOOL; // 循环泵2运行标志
    Backup_Timer : TON; // 定时切换定时器
    Switch_Time : TIME := T#1H; // 设置切换时间为1小时
END_VAR

// 主程序逻辑
// 初始状态，默认循环泵1运行
Cycle_Pump1_Run := TRUE;
Cycle_Pump2_Run := FALSE;

// 定时器计时
Backup_Timer(IN := TRUE, PT := Switch_Time);
IF Backup_Timer.Q THEN
    // 定时时间到，切换泵
    Cycle_Pump1_Run := NOT Cycle_Pump1_Run;
    Cycle_Pump2_Run := NOT Cycle_Pump2_Run;
    Backup_Timer(IN := FALSE); // 重置定时器
END_IF

这段代码中，首先定义了循环泵运行标志变量和定时器变量，设置了切换时间为1小时。在主程序逻辑里，先默认循环泵1运行。定时器开始计时，当定时时间达到1小时，就会切换两个循环泵的运行状态，并重置定时器，开始下一轮计时。补水泵的控制逻辑和这个类似，只需要相应修改变量名和控制对象即可。

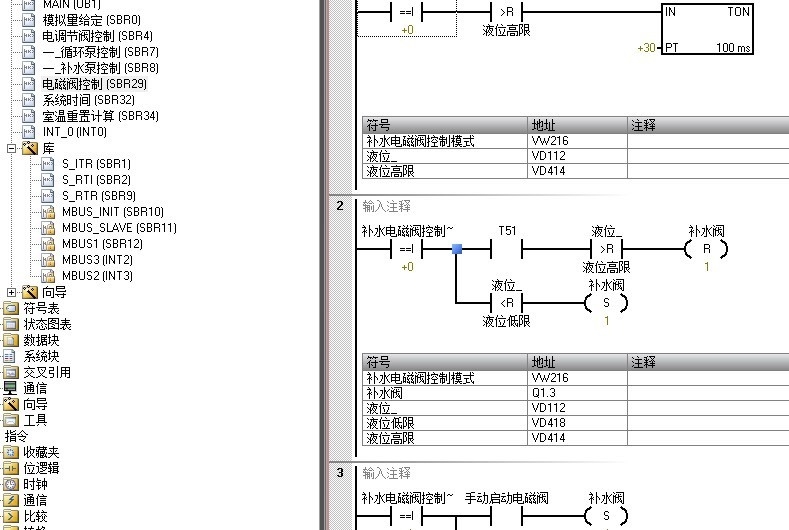

注释与电路图的作用

程序中的完整注释就如同地图，为阅读代码的人指引方向。比如在上述代码中，每一个变量的定义都有注释说明用途，主程序逻辑中的每一步操作也都有注释辅助理解，这样无论是自己后期维护，还是其他工程师接手项目，都能快速明白代码意图。

而简易电路图则清晰展示了硬件之间的连接关系。从PLC的输入输出端口与循环泵、补水泵的控制线路连接，到与触摸屏的通信线路，电路图一目了然。它帮助我们在硬件安装调试以及故障排查时，迅速定位问题所在。

这个一拖二换热站自控系统程序，无论是对学习PLC编程的新手，还是有经验的工程师，都有不少可供参考借鉴之处。希望大家能从这个案例中获取启发，应用到自己的项目实践里。
