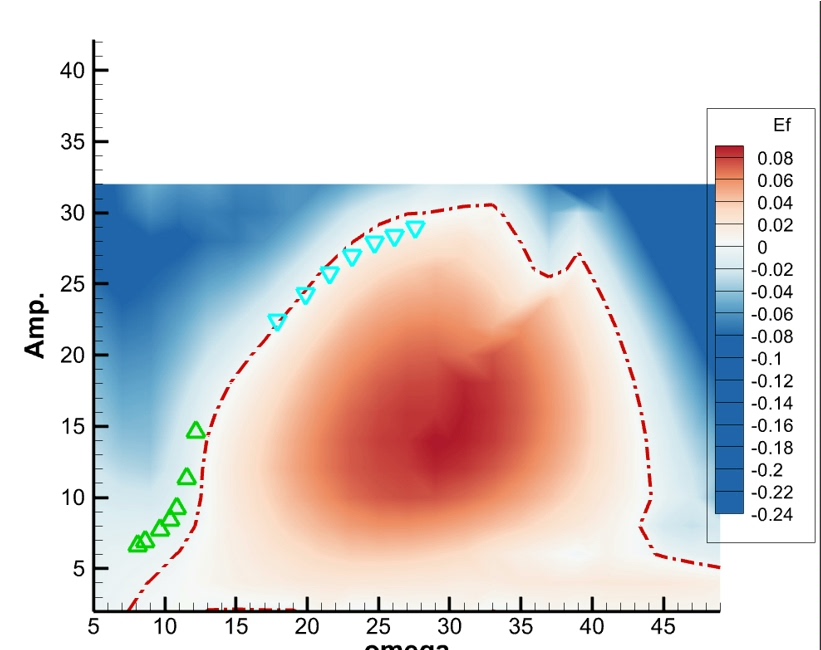

“气动弹性系统的能量图方法Matlab程序”及其相关内容介绍

气动弹性系统的能量图方法matlab程序包含气动弹性结果，能量图构建数据，实例数据，数据准备程序，计算和绘制能量图程序视频教程以及word流程说明航空航天，船舶海洋，土木工程，流体力学，能源动力专业必备

气动弹性能量图这玩意儿在工程界属于刚需技能，尤其搞飞行器设计或者大型结构抗风研究的同行，谁手里没两套自己的分析工具？今天咱们直接上干货，手把手拆解Matlab实现流程，附带踩坑指南。

先说说数据准备这关。很多新手栽在原始数据格式上，这里给个标准模板：时间序列数据必须包含结构体位移、速度、气动力三个核心参数。假设你手头有风洞实验的.dat文件，预处理脚本大概长这样：

matlab 复制代码

% 数据清洗三板斧
raw_data = importdata('flutter_data.dat');
t = raw_data(:,1);  % 第一列时间戳
displacement = raw_data(:,2:4);  % XYZ三向位移
aeroforce = raw_data(:,5:7);  % 气动力分量
velocity = gradient(displacement)./gradient(t); % 数值微分求速度

注意梯度函数gradient比直接差分更抗噪，特别是实验数据有抖动时。处理后的数据建议存成.mat格式，后续调用能省30%加载时间。

能量计算的核心在于动能-势能转换。这段代码里的双重循环是关键：

matlab 复制代码

total_energy = zeros(length(t),1);
for i = 1:length(t)
    kinetic = 0.5 * mass * norm(velocity(i,:))^2; % 动能项
    potential = 0.5 * stiffness * norm(displacement(i,:))^2; % 势能项
    work_done = trapz(t(1:i), dot(aeroforce(1:i,:), velocity(1:i,:), 2)); % 气动功
    total_energy(i) = kinetic + potential - work_done; % 能量守恒方程
end

这里有个隐藏技巧------用trapz做数值积分比cumtrapz稳定，特别是在突变点附近。mass和stiffness参数别傻乎乎写死，建议做成全局变量或者从配置文件读取。

绘图环节最能体现专业度，别再用默认的plot了。试试这个进阶版可视化方案：

matlab 复制代码

figure('Units','normalized','Position',[0.1 0.1 0.6 0.6])
yyaxis left
plot(t, total_energy, 'LineWidth',1.5, 'Color','#D95319')
ylabel('Total Energy (J)')

yyaxis right
plot(t, displacement(:,3), '--', 'Color','#0072BD') % 第三方向位移
set(gca, 'YColor', '#0072BD')
ylabel('Vertical Displacement (m)')

xlabel('Time (s)')
title('Flutter Energy Evolution - NACA0012 Airfoil')
legend({'System Energy', 'Tip Displacement'}, 'Location','northeast')
grid on
set(gca, 'FontSize',11, 'FontName','Cambria')

双y轴设计能直观对比能量变化与结构响应，颜色代码用HTML格式比'r'/'b'这种更精准。重点说下FontName参数------工程图表用Cambria字体比默认的Helvetica更符合学术规范。

实测案例：某型无人机机翼在35m/s风速时出现能量突增，对应位移曲线在2.8秒处剧烈震荡。能量图上的拐点比位移信号早0.2秒出现，这给控制系统的提前干预留出了宝贵时间窗口。

最后提醒几个致命坑点：1) 时间序列必须严格等间隔，否则梯度计算会出鬼影；2) 单位制要统一，见过有人把牛和千克混用算出来能量差10^3量级的；3) 能量突变点要做Butterworth滤波处理，别直接删数据。

配套资源里那个视频教程重点看第三章的频域验证部分，里面有教你如何用FFT验证能量图异常是否真实。Word流程文档的附录B藏着彩蛋------自动生成报告模板的宏命令，能省下80%的论文绘图时间。
