AH5212是针对两节锂电池设计的充电管理芯片，采用DFN3*3-8封装（顶部标识5212），工作温度范围-40℃至125℃，内置MOS管简化BOM成本，预留EMC设计，适用于需紧凑供电方案的便携式设备。
芯片输入电压范围4.5~5.5V，欠压锁定阈值4.6V，输入过压保护阈值5.75V（滞回150mV），ESD防护等级±2KV，可靠性突出。输出电压通过VSET引脚外接电阻可调，1K对应8.1V、68K对应8.2V、120K对应8.3V、NC对应8.4V，另有8.5~8.8V版本可选；输出过压保护阈值为设定电压的1.05~1.1倍，充电电流范围0.5~1.4A，典型恒流充电电流1.05A（范围0.95~1.15A），预充电流0.1A，短路电流0.05A，终止电流0.15A。
支持NTC温度保护功能，通过外接10K B值3380K的NTC电阻检测电池温度，NTC端口输出50μA恒定电流，根据电压阈值（0.15V~1.37V）判断温度状态，避免极端温度充电；集成150℃过温保护（30℃滞回），保障芯片安全。LED引脚支持充电状态指示，充电时常亮、电池悬空时闪烁、充满后熄灭，需串联2K限流电阻。

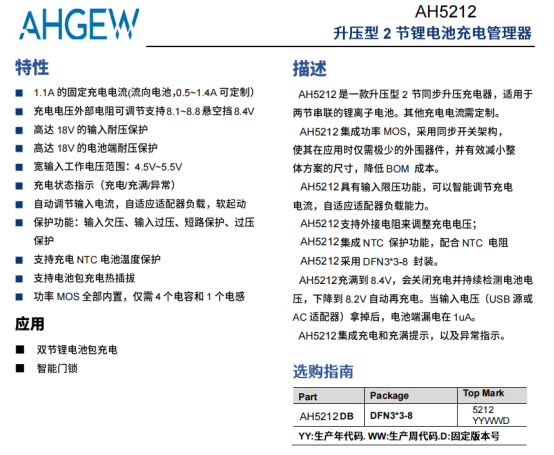

一 AH5212的特性
1.1A的固定充电电流(流向电池,0.5~1.4A可定制)
充电电压外部电阻可调节支持8.1~8.8悬空挡8.4V
高达18V的输入耐压保护
高达18V的电池端耐压保护
宽输入工作电压范围:4.5V~5.5V
充电状态指示(充电/充满/异常)
自动调节输入电流,自适应适配器负载,软起动
保护功能:输入欠压、输入过压、短路保护、过压保护
支持充电NTC电池温度保护
支持电池包充电热插拔
功率MOS全部内置,仅需4个电容和1个电感
二 AH5212的应用信息

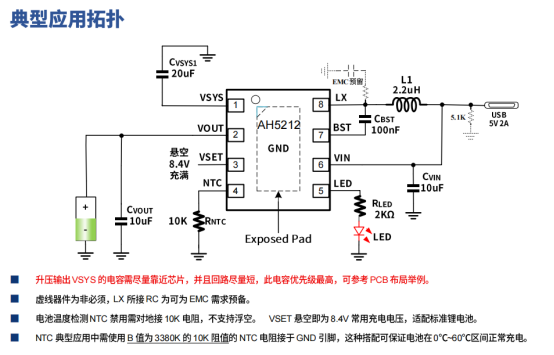

1 典型应用图

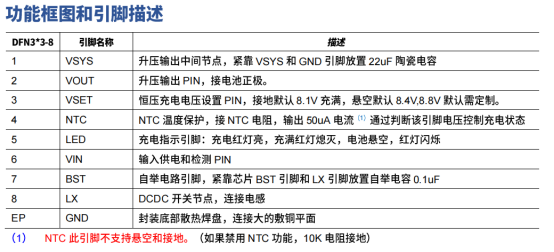

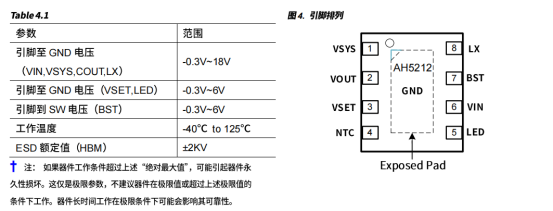

2 引脚排列及定义

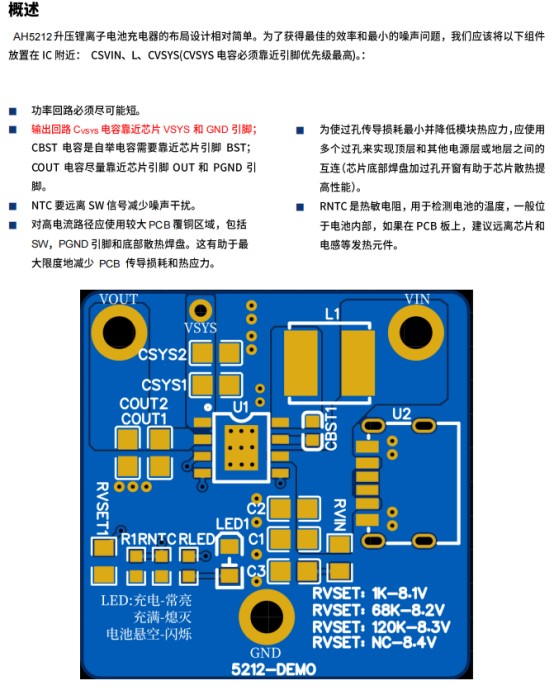

3 PCB布局
